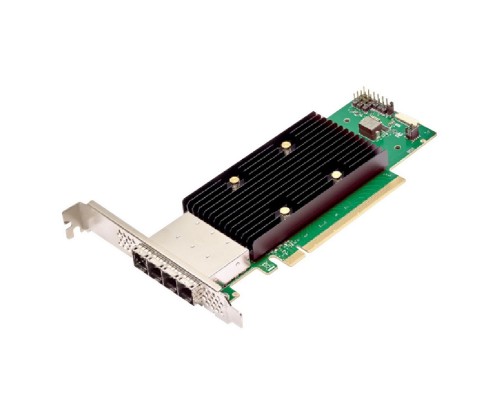

Broadcom 9600W-16e (арт. 05-50108-00) — 16-портовый внешний HBA (Host Bus Adapter) с поддержкой Tri-Mode (SAS/SATA/NVMe) на базе современного чипсета SAS4016W. Адаптер подключается через PCI Express 4.0 x16 и позволяет подключать до 240 SAS/SATA-накопителей или до 32 NVMe-устройств через четыре внешних разъёма SFF-8674. Идеальное решение для создания высокопроизводительных систем хранения данных (SAN, DAS) в серверных средах и ЦОД.
Высокая производительность и масштабируемость
Благодаря интерфейсу PCIe 4.0 x16 (пропускная способность до 64 Гбит/с) и использованию протокола Tri-Mode, адаптер обеспечивает максимальную гибкость подключения накопителей. Чипсет SAS4016W управляет передачей данных без потерь, поддерживая скорость до 24 Гбит/с на порт (SAS 4.0).
Tri-Mode универсальность
- Одновременная поддержка SAS, SATA и NVMe устройств через одни и те же порты.
- Автоматическое распознавание типа подключённого накопителя — без переключения режимов вручную.
- Максимальная гибкость конфигурации: используйте SAS/SATA для HDD и NVMe для сверхбыстрых SSD.
4 внешних порта SFF-8674
Четыре разъёма SFF-8674 (каждый x4) обеспечивают подключение к внешним корзинам, SAS-экспандерам или NVMe-полкам. Суммарная пропускная способность по всем портам — до 96 Гбит/с.
Управление и мониторинг
Адаптер поддерживает полный набор инструментов для настройки, диагностики и обновления прошивки.
Инструменты управления
- Broadcom Storage Manager (BSM) — графическая утилита для настройки RAID/уровней HBA.
- CLI-утилиты (storcli, sacadm) — скриптовое управление в среде ОС.
- Протокол HII (Human Interface Infrastructure) — конфигурация через BIOS/UEFI.
- Поддержка SNMP, SMTP — мониторинг состояния и оповещения.
Надёжность и защита данных
- Поддержка SAS Expander — масштабирование до сотен дисков.
- Аппаратная коррекция ошибок (ECC) на уровне чипсета.
- Hot-swap — замена дисков без отключения системы.
Дополнительные возможности
Низкопрофильный форм-фактор
Адаптер выполнен в низкопрофильном исполнении (low profile), что позволяет устанавливать его в 1U/2U серверы. В комплекте идёт планка для полноразмерных и низкопрофильных слотов.
Энергоэффективность
Потребление всего 20 Вт — минимальное тепловыделение даже при максимальной нагрузке. Пассивное охлаждение (радиатор) обеспечивает бесшумную работу.
Широкая совместимость
Поддержка ОС: Windows Server, Linux (RHEL, Ubuntu, SUSE), VMware ESXi, FreeBSD. Включены драйверы и прошивка (RTL).
Совместимое оборудование и аксессуары
Для полноценной работы Broadcom 9600W-16e рекомендуется использовать сертифицированные кабели и внешние корзины.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Внешние кабели | SFF-8644 (mini-SAS HD) <-> SFF-8674, длина 1–5 м, (Molex, Amphenol, 3M) | Для подключения к внешним полкам |
| Внешние корзины (JBOD) | Broadcom 9571x, SuperMicro CSE-847, Dell PowerVault MD, HP D3600 | С поддержкой SAS 4.0 / 24 Гбит/с |
| SAS Expander | Broadcom 9410, 9500, 9700 серии | Для увеличения количества подключаемых дисков |
| NVMe полки | Бэкплейны с поддержкой NVMe через U.2/U.3 (напр., SuperMicro NVMe BPN) | Адаптер поддерживает до 32 NVMe без экспандера |
| Крепления | Низкопрофильная планка в комплекте, дополнительно — полноразмерная | Входит в комплект поставки |
Аналоги Broadcom 9600W-16e SAS4016W
Если модель 9600W-16e недоступна или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Broadcom | 9600W-16i (арт. 05-50109-00) | Внутренние порты (SFF-8654), 16 линий PCIe 4.0, те же возможности Tri-Mode. |
| Broadcom | 9500W-16e (SAS3616W) | Предыдущее поколение — SAS 3.0 (12 Гбит/с), PCIe 3.0, ниже цена. |
| Microchip (Adaptec) | SmartRAID 3164E (SAS 3616W) | 16 внешних портов, поддержка Tri-Mode, аппаратный RAID, дороже. |
| ATTO | FastStream SC 8600E | 16 портов SAS 4.0, NVMe, но имеет 8 внешних разъёмов. Высокая цена. |
| Marvell | 88SE9320 (NVMe) | 16 линий PCIe 4.0, поддержка только NVMe, без SAS/SATA. |
| LSI (Broadcom) | SAST 9600-16e (серверные сборки) | OEM-маркировка, характеристики аналогичны, но без полной утилиты Broadcom. |
Рекомендация: Для максимальной совместимости и производительности выбирайте Broadcom 9600W-16e. Если требуется аппаратный RAID — обратите внимание на Microchip SmartRAID 3164E.
Кому подойдёт Broadcom 9600W-16e
Рекомендуется, если вам нужно:
- Подключить внешние дисковые полки (JBOD) с SAS/SATA или NVMe.
- Построить высокопроизводительное DAS/SAN хранилище на 24–240 дисков.
- Использовать гибридную конфигурацию: быстрые NVMe SSD + ёмкие SAS HDD.
- Обеспечить пропускную способность до 64 Гбит/с (PCIe 4.0 x16).
- Получить низкопрофильный адаптер для установки в 1U/2U серверы.
Вероятно, не подойдёт, если:
- Вам нужен внутренний HBA для монтажа в сервер — возьмите 9600W-16i.
- Необходим аппаратный RAID — рассмотрите RAID-контроллеры Broadcom 9500/9600 серии.
- Вы используете только SATA диски и не планируете NVMe — можно более дешёвые HBA (ASR-7805).
- У вас старый сервер с PCIe 3.0 — адаптер будет работать, но на ограниченной скорости.
Конструкция и условия эксплуатации
Низкопрофильная плата
Размеры 167?64?19 мм (полувысотная), вес 120 г. Комплектуется двумя планками: стандартной (ATX) и низкопрофильной. Пассивное охлаждение (радиатор) — безвентиляторное, что идеально для бесшумных сборок.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +55°C
- Хранение: от -20°C до +80°C
- Влажность: 5–90% (без конденсата)
Устойчив к перепадам температур, подходит для использования в серверных стойках и ЦОД с контролируемым климатом.
Технические характеристики
| Производитель | Broadcom (Avago) |
| Модель | 9600W-16e |
| Артикул | 05-50108-00 |
| Тип | Host Bus Adapter (HBA) |
| Чипсет | SAS4016W Tri-Mode IOC |
| Интерфейс к ПК | PCI Express 4.0 x16 |
| Внешние порты | 4 x SFF-8674 (каждый x4) |
| Всего портов | 16 внешних линий SAS/SATA/NVMe |
| Поддерживаемые устройства SAS/SATA | до 240 |
| Поддерживаемые устройства NVMe | до 32 |
| Скорость передачи (на порт) | 24 Гбит/с (SAS 4.0), 6/12 Гбит/с (SATA 3.0), PCIe 4.0 x4 для NVMe |
| Пропускная способность общая | 64 Гбит/с (PCIe 4.0 x16) |
| Поддержка Expander | Да (SAS expander) |
| Поддержка RAID | Нет (HBA mode); возможен софт-RAID ОС |
| Управление | Broadcom Storage Manager, storcli, HII |
| Поддерживаемые ОС | Windows Server, Linux, VMware ESXi, FreeBSD |
| Потребляемая мощность | 20 Вт (типовая) |
| Охлаждение | Пассивное (радиатор) |
| Форм-фактор | Low Profile (половинная высота) |
| Размеры (Д?Ш?В) | 167?64?19 мм |
| Вес нетто | 120 г |
| Вес в упаковке | 350 г |
| Комплект поставки | Адаптер, низкопрофильная планка, документация (RTL) |
| Гарантия | Производителя (Broadcom) — 3 года |
| Диапазон рабочих температур | 0°C … +55°C |
| Диапазон температур хранения | -20°C … +80°C |
| Влажность при эксплуатации/хранении | 5–90% (без конденсата) |
Часто задаваемые вопросы
Что значит Tri-Mode и какие устройства можно подключать?
Tri-Mode означает поддержку трёх протоколов: SAS (24 Гбит/с), SATA (6 Гбит/с) и NVMe (PCIe 4.0 x4 на порт). К одному порту SFF-8674 можно подключать любые накопители, адаптер автоматически определяет протокол. Ограничение: суммарно до 240 SAS/SATA и до 32 NVMe.
Сколько дисков можно подключить к одному адаптеру?
Через четыре внешних порта — до 240 SAS/SATA дисков (с помощью SAS expander) или до 32 NVMe-устройств (без expander, напрямую по 4 линии на каждое устройство).
Поддерживает ли адаптер аппаратный RAID?
Нет, это HBA (Host Bus Adapter), он работает в режиме инициатора (passthrough). Для аппаратного RAID выбирайте контроллеры Broadcom 9500/9600 серии с индексом “R” (например, 9600W-16eR).
Какие кабели нужны для подключения к внешней корзине?
Необходимы кабели SFF-8644 (mini-SAS HD) с одной стороны и SFF-8674 с другой. Длина — от 0.5 до 5 м. Рекомендуются кабели с поддержкой SAS 4.0 (24 Гбит/с) — например, от Amphenol, 3M, Molex.
Можно ли установить адаптер в сервер с PCIe 3.0?
Да, PCIe 4.0 x16 обратно совместим с PCIe 3.0 x16. Но пропускная способность будет ограничена до 32 Гбит/с (PCIe 3.0 x16). Адаптер продолжит работать, но максимальная производительность снизится.
Какую ОС поддерживает 9600W-16e?
Официально поддерживаются Windows Server 2016/2019/2022, Linux (RHEL 8/9, Ubuntu 20.04+, SLES), VMware ESXi 7.0+, FreeBSD 13+. Драйверы входят в комплект (RTL) и доступны на сайте Broadcom.
Как проверить работоспособность адаптера без загрузки ОС?
При загрузке сервера зайдите в BIOS/UEFI (нажмите Del/F2) и найдите раздел Broadcom SAS Configuration. Там отобразятся подключённые накопители и детальная информация. Также можно использовать загрузочную утилиту storcli из DOS/UEFI.
Чем отличается 9600W-16e от 9600W-16i?
Версия “e” (external) — с внешними разъёмами SFF-8674 для подключения внешних корзин. Версия “i” (internal) — с внутренними разъёмами SFF-8654 для прямого подключения к backplane сервера. Остальные характеристики идентичны.
Какое энергопотребление и охлаждение?
Типовое потребление 20 Вт. Пассивное охлаждение (радиатор). Убедитесь, что в корпусе есть достаточный обдув (поток воздуха от вентиляторов сервера). Без обдува возможен перегрев при длительной нагрузке.
Входит ли в комплект планка для низкопрофильного слота?
Да, в комплекте есть два кронштейна: стандартный для ATX-корпусов и низкопрофильный (Low Profile) для 1U/2U серверов. Документация и диск с драйверами также входят в поставку (RTL).
