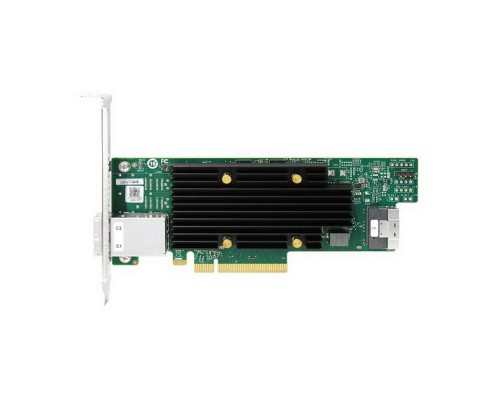

Broadcom 9600-8i8e (SAS4016) — 16-портовый Tri-Mode Host Bus адаптер (HBA) с поддержкой SAS/SATA/NVMe на скорости до 24 Гбит/с. Артикулы: 05-50145-00 / P3-50145-01001. Устанавливается в слот PCIe 4.0 x8, оснащён одним внутренним Slim Line SAS SFF-8654 и двумя внешними SFF-8674 x4 разъёмами. Обеспечивает подключение до 16 накопителей с пропускной способностью 24 Гбит/с на каждый порт — идеальное решение для серверов, систем хранения данных и высокопроизводительных рабочих станций.
Высокая производительность Tri-Mode
Адаптер построен на современном чипсете Broadcom SAS4016, поддерживающем три режима работы: SAS (24G), SATA (6G) и NVMe (PCIe 4.0). Это позволяет гибко подключать различные типы накопителей без замены контроллера.
16 портов с поддержкой 24 Гбит/с
- Каждый порт работает на скорости до 24 Гбит/с в режиме SAS, для SATA — 6 Гбит/с, для NVMe — до 16 GT/s (PCIe 4.0).
- Tri-Mode — автоматическое определение типа подключённого устройства.
- Низкое энергопотребление: всего 17 Вт при полной нагрузке.
Интерфейс PCIe 4.0 x8
Использование шины PCIe 4.0 с пропускной способностью до 16 ГТ/с на линию гарантирует отсутствие узких мест при работе с несколькими NVMe-накопителями.
Разъёмы и гибкость подключения
Адаптер оснащён современными разъёмами Slim Line SAS и mini-SAS HD для внутреннего и внешнего подключения.
Внутренний порт
- 1 x Slim Line SAS SFF-8654 (внутренний) для подключения до 4 накопителей через кабель-разветвитель (в зависимости от конфигурации).
Внешние порты
- 2 x SFF-8674 x4 — внешние разъёмы для подключения к JBOD, расширителям или внешним сторам.
Суммарно через все порты поддерживается до 16 физических устройств SAS/SATA/NVMe.
Совместимость и поддержка операционных систем
Адаптер Broadcom 9600-8i8e сертифицирован для работы со всеми основными серверными ОС:
- Microsoft Windows Server
- VMware vSphere / ESXi
- Red Hat Enterprise Linux, SuSE Linux, Ubuntu Linux
- Citrix XenServer, CentOS, Debian, Oracle Enterprise Linux, Fedora, FreeBSD
Драйверы включены в дистрибутивы большинства ОС, для VMware доступен отдельный пакет vib.
Конструкция и условия эксплуатации
Низкопрофильный форм-фактор LP-MD2
Плата выполнена в низкопрофильном исполнении (MD2) — подходит для установки в стандартные серверные корпуса, а также в серверы с низкопрофильными слотами. В комплекте (опционально) низкопрофильная крепёжная планка.
Диапазон рабочих температур
- Рабочая температура: от 0°C до +55°C
- Температура хранения: от -40°C до +70°C
- Влажность: 5–90% без конденсации
Пассивное охлаждение (радиатор) при токе воздуха не менее 200 LFM.
Технические характеристики
| Модель | Broadcom 9600-8i8e Tri-Mode HBA |
| Артикулы | 05-50145-00 / P3-50145-01001 |
| Тип устройства | Host Bus Adapter (HBA) |
| Чипсет | Broadcom SAS4016 |
| Интерфейс с системой | PCI Express 4.0 x8 |
| Скорость передачи данных | 24 Гбит/с (SAS), 6 Гбит/с (SATA), 16 GT/s (NVMe) |
| Тип внутренних разъёмов | Slim Line SAS SFF-8654 |
| Количество внутренних разъёмов | 1 |
| Тип внешних разъёмов | SFF-8674 x4 |
| Количество внешних разъёмов | 2 |
| Максимальное количество устройств | 16 SAS/SATA/NVMe |
| Потребляемая мощность | 17 Вт |
| Форм-фактор | LP-MD2 (низкопрофильный, половинной длины) |
| Поддержка ОС | Windows, VMware, Red Hat, SuSE, Ubuntu, Citrix, CentOS, Debian, Oracle Linux, Fedora, FreeBSD |
| Вид поставки | OEM (без внешней упаковки) |
| Комплект поставки | HBA, документация (опция), низкопрофильная планка (опция) |
| Стандарты | SAS-4 (24G), SATA 3.0, NVMe 1.4, PCIe 4.0 |
| Гарантия | 3 года (уточняйте у поставщика) |
Аналоги Broadcom 9600-8i8e
Если данная модель отсутствует или требуется сравнение, рассмотрите альтернативы с похожими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Broadcom | 9600-16i (SAS4016) | 16 внутренних портов, без внешних разъёмов. Чипсет тот же. |
| Broadcom | 9500-8i8e (SAS3816) | Tri-Mode, PCIe 3.0, скорость 12 Гбит/с. Предыдущее поколение. |
| Marvell | SmartROCC 3108 (8i8e) | Tri-Mode, 12 Гбит/с, RAID опция, аналогичное количество портов. |
| LSI (Avago) | SAS 9300-8i8e (LSI00336) | Только SAS/SATA (без NVMe), 12 Гбит/с, бюджетный вариант. |
| Microchip | Adaptec HBA 1200-8i8e | Tri-Mode, 12 Гбит/с, 8 внутренних + 8 внешних портов. |
Кому подойдёт Broadcom 9600-8i8e
Рекомендуется, если вам нужно:
- Подключить 8–16 накопителей (SAS, SATA, NVMe) в сервер или рабочую станцию.
- Работать с внешними системами хранения данных (JBOD) через внешние порты.
- Получить максимальную скорость до 24 Гбит/с для SAS и поддержку NVMe.
- Использовать единый HBA для всех типов дисков (Tri-Mode).
- Совместимость с самыми современными слотами PCIe 4.0.
Вероятно, не подойдёт, если:
- Достаточно 8 портов без внешних разъёмов — выгоднее взять 9600-8i.
- Не требуется поддержка NVMe — можно рассмотреть более старые модели (9500-8i8e).
- Нужен аппаратный RAID — данный HBA работает только как HBA (без RAID).
- Система использует только SATA 3.0 (6 Гбит/с) — переплата за 24 Гбит/с неоправданна.
- Требуется пассивное охлаждение без обдува — радиатор рассчитан на поток воздуха.
Часто задаваемые вопросы
Что такое Tri-Mode как в Broadcom 9600-8i8e?
Tri-Mode означает, что контроллер может работать с тремя типами интерфейсов: SAS, SATA и NVMe. Вы можете подключить любой накопитель в совместимый разъём, и адаптер автоматически определит протокол.
Можно ли одновременно использовать SAS и NVMe на одном адаптере?
Да, это возможно через разные порты, но важно, чтобы разъёмы и кабели поддерживали соответствующий протокол. Внутренний Slim Line SAS может подключать SAS/SATA, внешние SFF-8674 – SAS/SATA/NVMe (при использовании соответствующих кабелей и бэкплейнов).
Какова реальная пропускная способность одного порта для NVMe?
При использовании NVMe через порт SFF-8674 x4, каждый порт обеспечивает до 4 линий PCIe 4.0 (16 GT/s каждая), что даёт суммарную пропускную способность около 8 ГБ/с в одну сторону (полный дуплекс).
Поддерживает ли адаптер загрузку (boot) с NVMe-диска?
Да, при наличии поддержки со стороны материнской платы/BIOS (UEFI). Broadcom 9600 включает UEFI Option ROM, что позволяет загружаться с NVMe в совместимых системах.
Какие драйверы требуются для работы?
Используются стандартные драйверы Broadcom (серия megaraid_sas для Linux, storport для Windows, nvme_* для NVMe). В последних версиях ОС драйверы встроены. Рекомендуется установить последнюю версию с сайта Broadcom.
Нужно ли дополнительное питание для платы?
Нет, адаптер питается от шины PCIe. Максимальное потребление 17 Вт – это намного ниже лимита слота PCIe (75 Вт).
В чём разница между 9600-8i8e и 9600-16i?
9600-8i8e имеет 8 внутренних портов (через Slim Line SAS) и 8 внешних (два по 4), 9600-16i – 16 внутренних портов (через два Slim Line SAS) без внешних разъёмов.
Какой форм-фактор у платы?
LP-MD2 (Low Profile – Half Length). Подходит для стандартных и низкопрофильных слотов. В комплекте может идти низкопрофильная планка.
Совместим ли адаптер с серверами Dell, HP, Supermicro?
Да, адаптер является универсальным OEM-продуктом. Для HP ProLiant может потребоваться специальная прошивка (Smart Array) – уточняйте совместимость. В большинстве серверов Supermicro и Dell работает без дополнительных модификаций.
Поддерживает ли плата разгон (overclocking) дисков?
Нет, это корпоративный контроллер, он работает в штатных режимах, не предусматривает разгон. Все настройки – через утилиты Broadcom Storage Manager или CLI.
