Cisco AIR-CT8540-K9 — высокопроизводительный контроллер беспроводной сети класса Carrier-Grade для корпоративных сред, кампусов, аэропортов, стадионов и медицинских учреждений. Поддерживает до 6000 точек доступа и 64 000 клиентов одновременно, работая по стандартам Wi-Fi 6 (802.11ax) и предыдущим. Оснащён 12 портами Gigabit Ethernet и 6 портами 10 Gigabit Ethernet (SFP+) для гибких аплинков. 64 ГБ RAM и 256 ГБ флеш-памяти обеспечивают быструю обработку трафика и хранение конфигураций. Интеграция с Cisco DNA Center, WPA3 и расширенная аналитика делают его идеальным выбором для построения масштабируемой и безопасной беспроводной инфраструктуры.
Максимальная производительность для Wi-Fi 6
Контроллер AIR-CT8540-K9 построен на мощном многоядерном процессоре и оснащён 64 ГБ оперативной памяти. Это позволяет обрабатывать огромные объёмы трафика от тысяч клиентов без задержек. Коммутационная способность внутренней шины достаточна для обеспечения неблокируемой работы всех портов 10GbE.
12 портов Gigabit Ethernet + 6 портов 10 Gigabit Ethernet
- 12 портов RJ-45 (1GbE) — для подключения к сетям управления, резервных каналов и небольших аплинков.
- 6 портов SFP+ (10GbE) — для высокоскоростного подключения к ядру сети, агрегации трафика от AP и связи с внешними системами (RADIUS, DHCP, Cisco DNA Center).
- 1 консольный порт RS-232 для первоначальной настройки и диагностики.
Поддержка до 6000 точек доступа и 64 000 клиентов
Масштабируемость позволяет централизованно управлять крупнейшими беспроводными сетями. Контроллер может работать в кластере высокой доступности (A/A) для обеспечения непрерывности сервиса.
Управление и безопасность сети
Cisco AIR-CT8540-K9 предлагает полный стек инструментов для администрирования, мониторинга и защиты беспроводной инфраструктуры.
Инструменты управления
- Веб-интерфейс (GUI) — интуитивный доступ через браузер.
- CLI (через консоль или SSH) — для тонкой настройки и автоматизации.
- Cisco DNA Center — централизованное управление, аналитика и автоматизация сети.
- Поддержка SNMP, Syslog, NETCONF/YANG для интеграции в существующие системы мониторинга.
Политики безопасности
- WPA3, WPA2, WEP — шифрование трафика.
- Интеграция с RADIUS/TACACS+ — централизованная аутентификация и авторизация.
- Гостевой доступ — отдельные SSID с каптивным порталом и изоляцией.
- Защита от атак — обнаружение Rogue AP, управление списками MAC-адресов.
Гибкая сегментация: VLAN и SSID
До 4094 VLAN и неограниченное количество SSID позволяют изолировать пользователей (гости, сотрудники, IoT) и устройства (камеры, считыватели) в разных виртуальных сетях.
Дополнительные возможности и протоколы
Автоматическая оптимизация RF
Контроллер автоматически настраивает каналы и мощность передачи на точках доступа, минимизируя помехи и оптимизируя покрытие.
Мониторинг в реальном времени
Встроенные инструменты аналитики позволяют отслеживать загрузку каналов, количество клиентов, ошибки и производительность каждой AP.
Поддержка IPv4/IPv6
Полная совместимость с современными протоколами маршрутизации и адресации.
Высокая доступность (HA)
Поддержка кластеризации и активного/активного режима для отказоустойчивости.
Совместимое оборудование, лицензии и аксессуары
Для полноценной работы Cisco AIR-CT8540-K9 используются лицензии на количество AP и опции. Ниже приведены основные совместимые компоненты.
| Тип оборудования / лицензия | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Лицензия на количество AP | Cisco LIC-CT8540-xxx (100, 500, 1000, 2000, 6000) | Расширяемая лицензия, позволяет постепенно наращивать парк AP |
| Поддерживаемые точки доступа | Cisco Catalyst 9100 серия (AP-9130, AP-9120, AP-9117), Cisco Aironet 1800/2800/3800/4800 | Полная совместимость с Wave 1/Wave 2, Wi-Fi 6 (ax) |
| Оптические модули SFP+ (10GbE) | Cisco SFP-10G-SR, SFP-10G-LR, совместимые (Finisar, FS.com) | Для портов 10GbE — до 10 км (LR) |
| Медные трансиверы SFP+ 10GBASE-T | Cisco SFP-10G-T, сторонние (10Gtek, Flexoptix) | Для подключения по витой паре Cat6a/Cat7 на расстоянии до 30 м |
| Консольный кабель | DB9-RJ45, USB-console (FTDI) | Для настройки через CLI |
| Сетевые патч-корды | Cat6a/Cat7 S/FTP, LC/LC duplex (оптика) | Для подключения аплинков |
| Крепления в стойку | Входят в комплект (19", 2U) | Дополнительно: кабельные органайзеры |
Аналоги Cisco AIR-CT8540-K9
Если модель отсутствует на складе или требуется сравнение, рассмотрите альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | Catalyst 9800-CL (виртуальный контроллер) | Программный контроллер, до 6000 AP, лицензирование по подписке, гибкое развёртывание на сервере. |
| Cisco | AIR-CT5520-K9 | Предыдущее поколение, до 5000 AP, 4x10GbE, менее производительный процессор. |
| Huawei | AirEngine 9700-M1 | До 8000 AP, 4x10GbE + 24x1GbE, поддержка Wi-Fi 6, встроенная аналитика. |
| Aruba (HPE) | Aruba 7280 (MM-VA) | До 6000 AP, 4x10GbE, поддержка SD-WAN, облачное управление Aruba Central. |
| Mist (Juniper) | Mist Edge (ME-3000) | До 5000 AP, 4x10GbE, AI-оптимизация, облачное управление. |
| Ruckus (Commscope) | Ruckus SmartZone 144 | До 6000 AP, 4x10GbE + 24x1GbE, поддержка Wi-Fi 6, встроенный NAC. |
Рекомендация: При выборе аналога обращайте внимание на максимальное количество AP, количество портов 10GbE, возможность кластеризации и цену лицензирования. Для новых проектов с Wi-Fi 6 оптимальны Catalyst 9800-CL или Huawei AirEngine 9700-M1.
Кому подойдёт Cisco AIR-CT8540-K9
Рекомендуется, если вам нужно:
- Централизованно управлять парком из 500+ точек доступа Wi-Fi 6.
- Поддерживать до 64 000 клиентов с высокой плотностью (стадионы, аэропорты, кампусы).
- Интегрировать беспроводную сеть с Cisco DNA Center для автоматизации и аналитики.
- Обеспечить гостьевой доступ с каптивным порталом и изоляцией.
- Получить максимальную отказоустойчивость за счёт кластеризации A/A.
Вероятно, не подойдёт, если:
- У вас менее 10 точек доступа — избыточно и дорого, рассмотрите виртуальный контроллер (9800-CL).
- Не требуются функции L3/маршрутизации — достаточно локального контроллера (AIR-CT5520).
- Нет необходимости в 10GbE — можно использовать модели с 1GbE (например, AIR-CT3504).
- Сильно ограничен бюджет — обратите внимание на контроллеры Huawei AirEngine или Ruckus SmartZone.

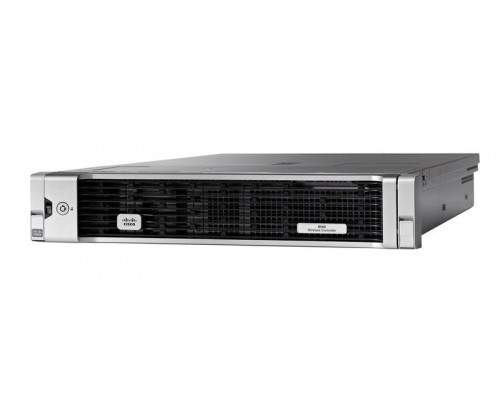

Конструкция и условия эксплуатации
2U металлический корпус для стойки
Размеры 442 x 508 x 88 мм, вес около 12 кг. Комплектуется направляющими для 19-дюймовой стойки. Сменные вентиляторы с поддержкой горячей замены.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C
- Хранение: от -20°C до +65°C
- Влажность: 10–85% (без конденсата) при работе
Рассчитан на круглосуточную работу в серверных и аппаратных помещениях.
Технические характеристики
| Модель | Cisco AIR-CT8540-K9 |
| Артикул | AIR-CT8540-K9 |
| Серия | Cisco 8500 Series Wireless Controllers |
| Тип устройства | Контроллер беспроводной сети (WLC) |
| Процессор | Многоядерный, для обработки больших объёмов трафика |
| Оперативная память | 64 ГБ DDR4 |
| Хранилище | 256 ГБ флеш-памяти (SSD) |
| Сетевые интерфейсы | 12 x GE RJ-45, 6 x 10GE SFP+, 1 x RJ-45 console |
| Поддержка стандартов | 802.11a/b/g/n/ac/ax (Wi-Fi 6) |
| Макс. количество точек доступа | 6000 AP (с соответствующими лицензиями) |
| Макс. количество клиентов | 64 000 |
| Протоколы управления | CAPWAP, LWAPP |
| Безопасность | WPA3, WPA2, WEP, 802.1X, RADIUS, ACL, управление MAC-адресами |
| Гостевой доступ | Да (отдельные SSID, каптивный портал) |
| Управление | Веб-интерфейс, CLI, Cisco DNA Center, SNMP, NETCONF |
| Кластеризация | Активный/активный (A/A), до 6 узлов |
| MTBF | Более 1 000 000 часов |
| Питание | Внешний блок питания (два блока для резервирования, 1+1) |
| Монтаж | 19-дюймовая стойка, 2U |
| Размеры (Ш x Г x В) | 442 x 508 x 88 мм |
| Вес | ~12 кг (с блоками питания) |
| Диапазон температур при эксплуатации | от 0°C до +40°C |
| Диапазон температур при хранении | от -20°C до +65°C |
| Относительная влажность (рабочая) | 10–85% без конденсата |
| Производитель | Cisco Systems |
Часто задаваемые вопросы
Сколько точек доступа поддерживает AIR-CT8540-K9?
До 6000 AP при использовании соответствующих лицензий (например, LIC-CT8540-6K=). Лицензии можно добавлять поэтапно.
Поддерживает ли контроллер Wi-Fi 6 (802.11ax)?
Да, полностью совместим с точками доступа Cisco Catalyst 9100 серии, поддерживающими 802.11ax (Wi-Fi 6), а также со всеми предыдущими стандартами (a/b/g/n/ac).
Какие порты используются для подключения аплинка к ядру сети?
Основные аплинки — 6 портов 10 Gigabit Ethernet (SFP+). Можно использовать медные трансиверы 10GBASE-T или оптику (SR/LR). Порты 1GbE подходят для управления и резервирования.
Можно ли объединять контроллеры в кластер?
Да, поддерживается кластеризация Active/Active до 6 контроллеров. Это обеспечивает масштабирование и отказоустойчивость.
Как управлять контроллером удалённо?
Через HTTPS (веб-интерфейс), SSH (CLI), а также через Cisco DNA Center. Поддерживается SNMP для интеграции с системами мониторинга.
Какие лицензии нужны для работы?
Требуется лицензия на количество AP (от 100 до 6000). Базовая функциональность уже включена. Для расширенных возможностей (аналитика, DNA) может потребоваться подписка Cisco DNA Advantage.
Как организован гостевой доступ?
Создаётся отдельный SSID, настраивается каптивный портал (встроенный или внешний) и политики изоляции. Поддерживается интеграция с RADIUS и Active Directory.
Каковы требования к питанию?
Два внешних блока питания мощностью 800 Вт каждый (1+1 резервирование). Напряжение AC 100-240 В.
Можно ли использовать контроллер на открытом воздухе или в неотапливаемом помещении?
Нет, устройство предназначено для установки в серверных с контролируемым климатом: от 0°C до +40°C, влажность до 85% без конденсата.
Какой срок гарантии?
Стандартная гарантия Cisco — 1 год (расширенная гарантия до 5 лет доступна как опция).
