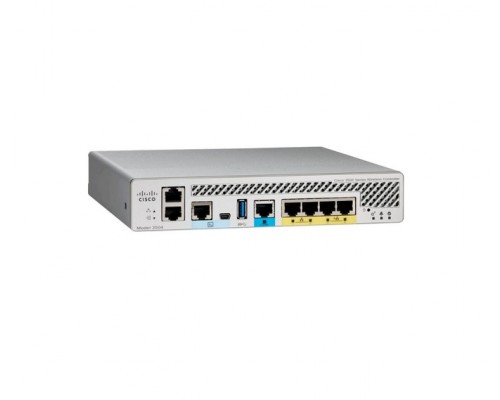

Cisco AIR-CT3504-K9 — высокопроизводительный контроллер беспроводной сети, предназначенный для централизованного управления точками доступа стандартов 802.11ac Wave 2 и 802.11ax (Wi‑Fi 6). Поддерживает до 1500 AP и до 20 000 одновременных клиентов, обеспечивая совокупную пропускную способность до 5,2 Гбит/с. Идеальное решение для средних и крупных предприятий, образовательных и медицинских учреждений, где требуются высокая плотность подключений, надёжность и безопасность.
Высокая производительность и масштабируемость
Контроллер AIR-CT3504-K9 построен на мощной аппаратной платформе, обеспечивающей агрегатную пропускную способность до 5,2 Гбит/с. Это позволяет обслуживать интенсивный трафик тысяч клиентов без задержек и потери пакетов.
До 1500 точек доступа и 20 000 клиентов
- Масштабируемость: контроллер способен управлять флотом из 1500 AP при стандартных лицензиях; при необходимости количество может быть увеличено дополнительными лицензиями.
- Плотность подключений: поддержка до 20 000 одновременных клиентов — идеально для стадионов, конференц-центров, кампусов.
- Гигабитные аплинки: интерфейсы 1G/10G для подключения к ядру сети и серверам.
Централизованное управление и защита сети
Контроллер предоставляет единую точку управления для всей беспроводной инфраструктуры, упрощая настройку, мониторинг и обновление.
Инструменты управления
- Интуитивный веб-интерфейс — мастер настройки, панели мониторинга, отчёты.
- Cisco Prime Infrastructure — расширенное управление, анализ трафика, RF-планирование.
- Cisco DNA Center — программно-определяемая сеть (SD-Access) с автоматизацией и аналитикой.
- Cisco ISE — политики доступа, гостевой портал, BYOD.
Функции безопасности
- Шифрование: WPA2/WPA3, AES, TKIP.
- Защита от вторжений: WIPS/wIDS для обнаружения rogue AP и атак.
- Сегментация: VLAN, ACL, политики на основе ролей (RADIUS).
Технологии для высокой производительности Wi‑Fi
802.11ac Wave 2 и 802.11ax (Wi‑Fi 6)
Поддержка MU‑MIMO, OFDMA, 160 МГц каналов — повышение пропускной способности и эффективности в плотных средах.
Масштабируемость и отказоустойчивость
- Агрегация каналов (LACP) для увеличения пропускной способности uplink.
- Механизмы высокой доступности: N+1 резервирование контроллеров, Stateful Switchover (SSO).
- Поддержка CAPWAP — туннелирование трафика между AP и контроллером.
Оптимизация энергопотребления
Интеллектуальное управление питанием точек доступа, снижение энергозатрат без ущерба производительности.
Совместимое оборудование и аксессуары
Для работы с Cisco AIR-CT3504-K9 используются лицензируемые точки доступа Cisco и стандартные сетевые компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Точки доступа Cisco (802.11ac Wave 2) | Cisco Aironet 2800/3800, Catalyst 9100 (серия 9120, 9130) | Поддержка MU‑MIMO, до 4×4:4 |
| Точки доступа Cisco (802.11ax) | Cisco Catalyst 9105, 9115, 9120, 9130 | Полная совместимость с Wi‑Fi 6 |
| Лицензии на количество AP | Cisco L-LIC-CT3504-xxx (5, 10, 25, 50, 100, 250, 500, 1000, 1500) | Приобретаются отдельно |
| Внешний блок питания | Входит в комплект (AC 100-240В, 50-60Гц) | При необходимости заменим на резервный |
| Консольный кабель | USB‑C / RJ45 (в зависимости от ревизии) | Для первоначальной настройки |
| Трансиверы для uplink | SFP+ 10G (Cisco SFP-10G-SR/LR или совместимые) | Для подключения к ядру сети |
Аналоги Cisco AIR-CT3504-K9
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | Catalyst 9800-40 | До 3000 AP, встроенные лицензии, более высокая производительность, поддержка SD‑Access |
| Cisco | Catalyst 9800-80 | До 6000 AP, 80 Гбит/с, для крупных ЦОД и кампусов |
| Aruba | Aruba 7200 Series (7220, 7240) | До 2048 AP, поддержка Aruba Central, аналогичная функциональность L3 |
| Ruckus | Ruckus SmartZone (SZ-124, SZ-144) | До 1024 AP, встроенный контроллер AP, простота управления |
| Extreme Networks | ExtremeCloud IQ Controller 7520 | До 2000 AP, облачное управление, аналитика на базе ML |
Рекомендация: Если вам требуется больше 1500 AP или интеграция с Cisco SD‑Access — рассмотрите Catalyst 9800. Если нужен контроллер с облачным управлением — обратите внимание на Ruckus SmartZone или ExtremeCloud.
Кому подойдёт Cisco AIR-CT3504-K9
Рекомендуется, если вам нужно:
- Централизованное управление беспроводной сетью с сотнями точек доступа.
- Поддержка Wi‑Fi 6 и высокая плотность клиентов (до 20 000).
- Интеграция с Cisco DNA Center, ISE, Prime Infrastructure.
- Надёжность и отказоустойчивость (резервирование SSO).
- Масштабирование от 5 до 1500 AP с помощью лицензий.
Вероятно, не подойдёт, если:
- У вас менее 50 точек доступа и не планируется рост — избыточно и дорого.
- Требуется облачное управление без установки физического контроллера.
- Нет потребности в функциях безопасности уровня WIPS и интеграции с ISE.
- Бюджет ограничен — рассмотрите виртуальный контроллер Cisco vWLC или vB.
Конструкция и условия эксплуатации
Компактный форм-фактор 1U
Контроллер выполнен в металлическом корпусе высотой 1U (44 мм) для установки в стандартную 19-дюймовую стойку. Внешний блок питания поставляется в комплекте.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C
- Хранение: от -20°C до +65°C
- Влажность: 10–90% (без конденсата) при работе
Подходит для установки в серверных, технических помещениях и ЦОД.
Технические характеристики
| Тип устройства | Wi‑Fi контроллер |
| Артикул | AIR-CT3504-K9 |
| Максимальное количество AP | До 1500 (зависит от приобретённой лицензии) |
| Максимальное количество клиентов | До 20 000 |
| Пропускная способность | До 5,2 Гбит/с |
| Поддержка стандартов | 802.11ac Wave 2, 802.11ax |
| Функции безопасности | WPA2/WPA3, WIPS/wIDS, ACL, RADIUS, сегментация |
| Габариты (Ш×Г×В) | 442×254×44 мм (1U) |
| Блок питания | Внешний, AC 100–240 В, 50–60 Гц |
| Управление | CLI, Web, SNMP, интеграция с DNA/ISE/Prime |
| Интерфейсы | 4×1G RJ45, 2×10G SFP+ |
| Энергоэффективность | Оптимизированное энергопотребление |
| Отказоустойчивость | N+1 резервирование, Stateful Switchover |
| Протоколы управления | CAPWAP, LWAPP |
| Совместимость ПО | Cisco IOS XE (беспроводная версия) |
| Температура эксплуатации | от 0°C до +40°C |
| Температура хранения | от -20°C до +65°C |
| Влажность при работе | 10–90% (без конденсата) |
| Комплект поставки | Контроллер, внешний блок питания, документация, кабель консольный |
| Производитель | Cisco Systems |
| Страна производства | Мексика / Тайвань (уточняется) |
Часто задаваемые вопросы
Какие лицензии необходимы для работы контроллера?
Для активации AP требуется приобрести лицензию на каждую точку доступа. Доступны лицензии на 5, 10, 25, 50, 100, 250, 500, 1000 и 1500 AP. Контроллер поставляется с предустановленной лицензией RTU (Right-to-Use), которая позволяет временно управлять 5 AP.
Можно ли использовать контроллер с точками доступа других вендоров?
Нет, контроллер Cisco AIR-CT3504-K9 поддерживает только точки доступа Cisco, работающие по протоколам CAPWAP/LWAPP. Сторонние AP несовместимы.
Поддерживает ли контроллер резервирование в режиме Active/Standby?
Да, поддерживается режим высокой доступности (HA) с Stateful Switchover (SSO). Для этого требуется второй контроллер и лицензия на AP для обоих устройств.
Сколько AP можно подключить без покупки дополнительных лицензий?
Базовая поставка включает RTU-лицензию на 5 AP. Для увеличения количества до 1500 необходимо приобрести соответствующие лицензии.
Какие порты используются для управления и аплинка?
Контроллер имеет 4 порта Gigabit Ethernet (RJ45) для управления и 2 порта 10G SFP+ для высокоскоростного подключения к сети ядра. Также есть консольный порт для CLI.
Требуется ли установка контроллера в стойку?
Контроллер предназначен для установки в 19-дюймовую стойку (1U). В комплекте идут крепления и инструкция.
Поддерживает ли AIR-CT3504-K9 управление через облако?
Контроллер может быть интегрирован с Cisco DNA Center (on‑premise), но не имеет встроенной поддержки облачных сервисов, таких как Meraki. Для облачного управления используйте Cisco Meraki или виртуальный контроллер vWLC.
Какой максимальный радиус действия одного контроллера?
Контроллер управляет AP на любом расстоянии, поддерживаемом сетевой инфраструктурой (кабели, оптика). Ограничение по задержке CAPWAP — до 100 мс RTT.
Возможно ли обновление прошивки контроллера без прерывания работы сети?
Да, поддерживается In‑Service Software Upgrade (ISSU) при наличии резервного контроллера в режиме HA. Для одиночного контроллера требуется окно обслуживания.
В чём разница между AIR-CT3504-K9 и Catalyst 9800-40?
Catalyst 9800-40 поддерживает до 3000 AP, имеет более высокую пропускную способность, встроенную поддержку SD‑Access и более широкий набор функций L3. CT3504 — более доступное решение для средних предприятий, где не требуется такое масштабирование.
