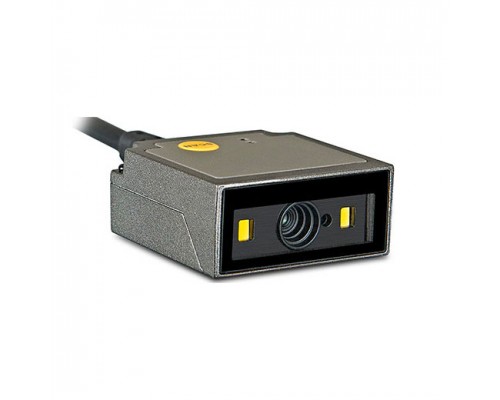

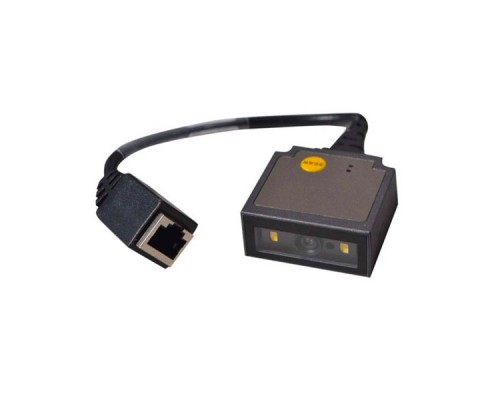

Встраиваемый 2D сканер штрих-кода Mindeo ES4650-SR OEM USB (ES4650S-SR) — компактный OEM-модуль для интеграции в терминалы, киоски, банкоматы и медицинское оборудование. Фото 2D имидж-сенсор считывает все популярные 1D и 2D коды, включая QR, Data Matrix, PDF417 и Code 128. Разрешение 3,5 mil позволяет различать самые мелкие этикетки, а встроенный USB-интерфейс обеспечивает простое подключение «под ключ». Благодаря надёжной конструкции и фиксированному фокусу сканер работает стабильно на расстоянии от 2 до 55 см в зависимости от плотности кода. Идеальное решение для OEM-производителей, которым требуется высокая скорость распознавания и малые габариты.
Высокая производительность и чтение любых кодов
Сканер построен на современном 2D имидж-сенсоре: разрешение 3,5 mil (0,089 мм) позволяет считывать сверхконтрастные и повреждённые коды. Поддерживаются все распространённые символы: от линейных EAN/UPC до двухмерных QR, Data Matrix и Aztec.
Компактные размеры — лёгкая интеграция
- Габариты 1,9 x 4,35 x 4,1 см — помещается в самые тесные отсеки.
- Одноплатная конструкция — фиксируется четырьмя винтами или на двусторонний скотч.
- Светодиоды и зуммер — продублированы на разъёме для вывода на переднюю панель.
USB-интерфейс plug-and-play
Кабель USB Type-A (витой, 1,5 м) входит в комплект. Подключается к любому устройству с USB Host — ПК, Raspberry Pi, терминалу. Работает как HID-клавиатура или COM-порт (настраивается по триггерам).
Ключевые возможности и технологии
Считывание 1D и 2D кодов
- Линейные: EAN/UPC, Code 128, Code 39, Interleaved 2 of 5, Codabar и др.
- Двухмерные: QR Code, Data Matrix, PDF417, Aztec, MaxiCode.
- Почтовые, GS1 Composite, микрокоды.
Рабочий диапазон расстояний
В зависимости от плотности кода (mil):
4 mil Code 128 — от 9 до 16 см;
13 mil UPC — от 1,2 до 35 см;
20 mil Code 39 — от 4 до 55 см;
6,7 mil PDF417 — от 7 до 16 см;
10 mil QR — от 2,5 до 19 см;
20 mil QR — от 2 до 38 см.
Интерфейсы и настройка
USB HID (клавиатура) или USB CDC-ACM (виртуальный COM-порт). Параметры меняются через штрих-коды из руководства: скорость порта, символы возврата, эмуляция RS-232. Для продвинутых настроек — утилита Mindeo ScanMaster.
Области применения
- Медицина: считывание пробирок, ампул, браслетов пациентов.
- Киоски и терминалы: сканирование QR-билетов, купонов, чеков.
- Склад и логистика: встраивание в сортировочные линии и принтеры.
- Банкоматы и вендинг: идентификация пользователей по QR.
- Промышленность: контроль комплектующих, маркировка PCB.
Совместимые аксессуары и сопутствующее оборудование
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Кабель USB | В комплекте (1,5 м витой USB Type-A); удлинители до 5 м | Для стационарной установки — кабель в оплётке |
| Блок питания по USB | Любой 5 В, 500 мА (через порт устройства) | Сканер питается от USB; дополнительный БП не требуется |
| Кронштейн для встраивания | Mindeo BR-01 (алюминиевый, с резьбой M3) | Упрощает фиксацию в панели |
| Защитное стекло (сапфир) | Mindeo SG-ES4650 (опционально) | Для агрессивной среды (пыль, брызги) |
| USB-изолятор | Любой гальванически развязанный адаптер | Для медицинского применения |
Аналоги Mindeo ES4650-SR OEM USB 2D
Если модель ES4650S-SR недоступна, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Honeywell | N3680 OEM 2D | Аналогичные габариты, разрешение 3,5 mil, USB/RS-232. Выше цена. |
| Zebra | SE4107 OEM | Компактный, 2D имидж, защита IP54. Существенно дороже. |
| Newland | EM3590 OEM | Разрешение 3 mil, USB, TTL-232. Близок по цене и функционалу. |
| Datalogic | M115 OEM 2D | Чтение с экранов мобильных, USB-C. Меньший диапазон расстояний. |
| Mindeo | ES4650-HC OEM | Версия для здравоохранения (дезрастворы, синий корпус). |
Рекомендация: При замене учитывайте интерфейс (USB или TTL), размеры под интеграцию и бюджет. Mindeo ES4650-SR — оптимальное соотношение цена/качество для OEM-проектов.
Кому подойдёт Mindeo ES4650-SR OEM USB
Рекомендуется, если вам нужно:
- Встроить сканер в собственное устройство (киоск, терминал, медприбор).
- Считывать 2D-коды с экранов телефонов и бумажных носителей.
- Подключать сканер через USB без драйверов (HID-режим).
- Миниатюрный размер — до 4,5 см в длину.
- Фиксированный фокус без движущихся частей.
Вероятно, не подойдёт, если:
- Требуется ручной пистолет-сканер — есть полноразмерные модели Mindeo MD2250.
- Нужен RS-232/DB9 — выбирайте мультиинтерфейсную версию ES4650-SR (TTL).
- Планируется считывание с очень большого расстояния (более 1 м) — рассмотрите линейные лазерные сканеры.
- Необходима защита от пыли/воды (IP65) — используйте герметичные кожухи.
Конструкция и условия эксплуатации
Металлический корпус, OEM-формат
Размеры 1,9 x 4,35 x 4,1 см, вес 12 г. Задняя крышка стальная; на лицевой стороне — окно из оптического акрила. Крепление двумя винтами M2 или на двухсторонний скотч. Разъём USB — micro-B на плате (в комплекте кабель с micro-B на Type-A).
Диапазон рабочих температур
- Эксплуатация: от -10°C до +50°C
- Хранение: от -40°C до +70°C
- Влажность: 5–95% (без конденсата)
Устойчив к вибрациям (5–200 Гц, до 2 г) и ударам (100 г, 6 мс). Подходит для промышленного применения внутри защищённых корпусов.
Технические характеристики
| Модель | Mindeo ES4650-SR OEM USB (ES4650S-SR) |
| Артикул | ES4650S-SR |
| Серия | ES4650 |
| Форм-фактор | Встраиваемый (OEM) |
| Тип считывателя | Фото 2D имидж |
| Комплектация | Не мультиинтерфейсный, с кабелем USB |
| Интерфейс | USB (HID / CDC-ACM) |
| Производитель (Brand) | MINDEO |
| Считываемые штрих-коды | 1D (Code 128, EAN, UPC, Code 39, Interleaved 2 of 5, Codabar), 2D (QR, Data Matrix, PDF417, Aztec, MaxiCode) |
| Гарантийный срок (мес) | 24 |
| Страна производитель | Китай |
| Связь | Проводной |
| Расстояние считывания (пример) | 4 mil Code 128: 9–16 см; 13 mil UPC: 1,2–35 см; 20 mil Code 39: 4–55 см; 6,7 mil PDF417: 7–16 см; 10 mil QR: 2,5–19 см; 20 mil QR: 2–38 см |
| Разрешение (mil) | 0,089 мм / 3,5 mil |
| Габариты (Ш x Г x В) | 1,9 x 4,35 x 4,1 см |
| Вес | 12 г |
| Диапазон температур при эксплуатации | от -10°C до +50°C |
| Диапазон температур при хранении | от -40°C до +70°C |
| Относительная влажность при эксплуатации | 5–95% (без конденсата) |
| Тип кабеля в комплекте | USB Type-A — micro-B, 1,5 м, витой |
| Цвет корпуса | Чёрный (светофильтр красный) |
Часто задаваемые вопросы
Какие операционные системы поддерживает сканер?
Windows (XP/Vista/7/8/10/11), Linux (с драйвером CDC-ACM или без, в HID-режиме), macOS (HID-клавиатура). Android — через OTG-кабель при наличии USB Host.
Считывает ли коды с экранов мобильных телефонов?
Да. Благодаря 2D имидж-сенсору и оптимальному балансу белого сканер отлично читает QR и Data Matrix с дисплеев с автоматической регулировкой яркости.
Как изменить режим работы USB (HID/COM)?
Отсканируйте соответствующий триггер из руководства пользователя. По умолчанию настроен как HID-клавиатура (эмуляция нажатий). Для COM-порта потребуется драйвер виртуального порта (CDC).
Можно ли использовать сканер с RS-232?
Данная версия (USB) не имеет аппаратного UART. Для RS-232 приобретайте версию ES4650-SR TTL (артикул ES4650S-SR-T) с отдельным конвертером.
Какова высота считывания (глубина резкости)?
От 1,2 см до 55 см в зависимости от плотности кода. Самые мелкие коды (3,5–4 mil) лучше читать на дистанции 5–10 см.
Требуется ли внешнее питание?
Сканер питается от USB-порта устройства (5 В, 500 мА). Дополнительный блок питания не нужен.
Где найти чертёж для интеграции?
Скачайте технический рисунок с официального сайта Mindeo или запросите у менеджера. Габариты: 1,9 x 4,35 x 4,1 см.
Поддерживает ли считывание повреждённых/перекошенных кодов?
Да. Встроенный алгоритм декодирования восстанавливает до 30% повреждений. Рекомендуется угол наклона до 45°.
Есть ли в сканере функция «спящего режима»?
Да. Сканер автоматически переходит в режим пониженного энергопотребления через 30 секунд бездействия (настраивается). Пробуждение по сигналу на линии триггера.
Какова длина кабеля, можно ли её удлинить?
В комплекте кабель 1,5 м. Для удлинения используйте активный USB-удлинитель до 5 м (пассивный — не более 3 м из-за падения сигнала).
