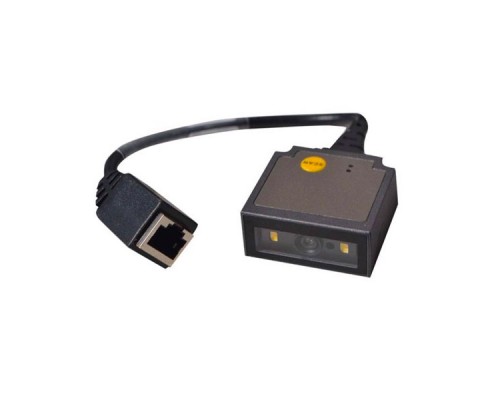

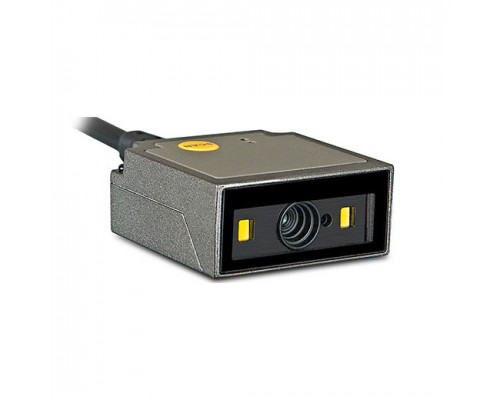

Mindeo ES4650-SR 2D фото RS232 OEM (ES4650S_SR_RS232) — профессиональный встраиваемый 2D-имиджер, предназначенный для бесконтактного считывания одномерных и двумерных штрих-кодов. Оснащён высокочувствительным сенсором и всепогодным окном, что позволяет уверенно сканировать даже повреждённые и низкоконтрастные коды. Интерфейс RS232 обеспечивает лёгкую интеграцию в POS-терминалы, киоски, медицинское оборудование и автоматизированные рабочие места. Компактные размеры (1,9 x 4,35 x 4,1 см) позволяют установить сканер в ограниченном пространстве.
Высокая производительность и надёжность
Сканер построен на базе мощного 2D-фотосенсора с разрешением 3,5 mil (0,089 мм). Благодаря продвинутому алгоритму декодирования устройство обрабатывает до 300 сканирований в секунду, обеспечивая быструю и точную идентификацию.
Отличная чувствительность
- Диапазон считывания: от 1,2 см для UPC до 55 см для Code 39.
- Чтение любых типов 2D-кодов: QR, Data Matrix, PDF417, Aztec и другие.
- Работа с экранами: сканирование с дисплеев телефонов, планшетов и мониторов.
Интерфейс RS232
Стандартный последовательный интерфейс (RS232) обеспечивает совместимость с промышленными контроллерами, старым оборудованием и встраиваемыми системами. Поддерживается настройка скорости от 9600 до 115200 бит/с.
Гибкость интеграции и управление
Встраиваемый сканер поставляется без корпуса, что упрощает монтаж внутрь оборудования. Для настройки используется специальное ПО от Mindeo или отправка команд через RS232.
Инструменты настройки
- QuickSet Configurator — утилита для Windows с графическим интерфейсом.
- RS232-команды — полный набор AT-команд для интеграции в автоматизированные системы.
- Сохранение настроек — параметры записываются во встроенную энергонезависимую память.
Совместимость с протоколами
- Поддерживаются стандартные протоколы: OPOS, UPOS, POS for .NET.
- Эмуляция последовательных устройств (HID POS, SPP и другие).
Дополнительные возможности
Считывание с экранов и плёнок
Благодаря поляризационному фильтру сканер уверенно читает коды с дисплеев смартфонов, защищённых стеклом или бликующих.
Несколько режимов работы
Режимы ручного, автоматического, непрерывного и синхронного сканирования настраиваются под конкретную задачу.
Фильтрация и редактирование данных
Встроенная система префиксов/суффиксов, удаление символов, преобразование регистра — без дополнительных устройств.
Совместимое оборудование и аксессуары
Для полноценной интеграции Mindeo ES4650-SR рекомендуется использовать стандартные компоненты и кабели. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Кабель RS232 | DB9 (мама) — разъём 5-pin JST, экранированный, длина 1,5–3 м | Для подключения к COM-порту ПК или контроллера |
| Блок питания (при необходимости) | 5 В DC, 500 мА, стабилизированный | Через контактный разъём на плате сканера |
| Крепёжные винты | M2,5 или M3, нейлоновые (для защиты от статики) | Для фиксации сканера в корпусе |
| Панель с окном для сканера | Прозрачный поликарбонат, антибликовое покрытие | Если требуется защита от внешней среды |
| ПО настройки | Mindeo QuickSet Configurator (Windows) | Бесплатно, скачивается с сайта производителя |
Аналоги Mindeo ES4650-SR
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с похожими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Zebra | DS9208-RS232 | Одноплоскостной 2D-имиджер, RS232, 3,8 mil, компактный. Более высокая цена. |
| Honeywell | HF680-RS232 | Аналогичное разрешение, RS232, встраиваемый. Чуть крупнее (5,2×3,8×2,1 см). |
| Datalogic | Gryphon 4100-RS232 (GD4130-BK) | 2D-имиджер с RS232, 3,5 mil, диапазон чтения до 40 см. Поддержка множества интерфейсов. |
| Newland | HR-1220-RS232 | Доступная цена, RS232, 2D-фото, 4 mil. Уступает по скорости декодирования. |
Рекомендация: При выборе аналога обращайте внимание на физические размеры и способ крепления — для замены в уже спроектированном корпусе могут подойти только модели с идентичной посадочной схемой.
Кому подойдёт Mindeo ES4650-SR 2D фото RS232 OEM
Рекомендуется, если вам нужно:
- Встроить сканер в киоск, POS-терминал, банкомат или медицинский прибор.
- Считывать как 1D, так и 2D-коды (QR, Data Matrix, PDF417).
- Интеграция через RS232 с существующим промышленным оборудованием.
- Компактное решение для ограниченного пространства (1,9×4,35×4,1 см).
- Надёжность и простота конфигурации без сложного программирования.
Вероятно, не подойдёт, если:
- Требуется USB-интерфейс (в данном исполнении только RS232).
- Нужен корпус с защитой от пыли/влаги (OEM-модуль не имеет собственного кожуха).
- Планируется сканирование с расстояния более 60 см (им нужен лазерный дальнобойщик).
- Необходима поддержка Bluetooth или Wi-Fi (модель проводная).
Конструкция и условия эксплуатации
Встраиваемый модуль без корпуса
Открытая плата с разъёмами JST и контактными площадками. Устанавливается внутрь оборудования через вырез в панели. Размеры 1,9×4,35×4,1 см, вес около 25 г.
Условия работы
- Температура эксплуатации: от 0°C до +50°C
- Температура хранения: от -20°C до +70°C
- Влажность: 5–95% без конденсации
- Освещённость: до 100 000 люкс (прямой солнечный свет)
Сканер устойчив к вибрациям и ударам, соответствует стандарту IP42 при установке с защитной панелью.
Технические характеристики
| Модель | Mindeo ES4650-SR (арт. ES4650S_SR_RS232) |
| Форм-фактор | Встраиваемый (OEM) |
| Тип считывателя | Фото 2D имидж |
| Интерфейс | RS-232 |
| Производитель | MINDEO |
| Считываемые штрих-коды | 2D (QR, Data Matrix, PDF417, Aztec, MaxiCode, и др.) 1D (Code 39, Code 128, EAN-13, UPC, и др.) |
| Разрешение | 0,089 мм / 3,5 mil |
| Расстояние считывания (примеры) | 4 mil Code 128 (9 символов) 9,0–16,0 см 13 mil UPC (6 символов) 1,2–35,0 см 20 mil Code 39 (1 символ) 4,0–55,0 см 6,7 mil PDF417 (20 символов) 7,0–16,0 см 10 mil QR (20 символов) 2,5–19,0 см 20 mil QR (20 символов) 2,0–38,0 см |
| Комплектация | Сканер, кабель RS232, адаптер питания (не мультиинтерфейсный) |
| Габариты (Ш×Г×В) | 1,9 × 4,35 × 4,1 см |
| Вес нетто | ~25 г |
| Материал корпуса | ABS + поликарбонат, защита IP42 (с окном) |
| Напряжение питания | 5 В DC ± 10% |
| Потребляемый ток | ~250 мА (рабочий), ~0,5 мА (спящий режим) |
| Скорость сканирования | до 300 сканирований/с |
| Рабочая температура | 0…+50 °C |
| Температура хранения | -20…+70 °C |
| Влажность | 5–95% (без конденсации) |
| Срок гарантии | 24 месяца |
| Страна производства | Китай |
Часто задаваемые вопросы
Какой интерфейс у сканера?
Модель оснащена интерфейсом RS232. Для подключения к современным компьютерам без COM-порта потребуется USB-адаптер (например, на FTDI).
Можно ли использовать сканер без дополнительного ПО?
Да, сканер работает в стандартном режиме эмуляции клавиатуры или последовательного ввода. Для настройки специальных функций (префиксы, режимы) рекомендуется утилита QuickSet Configurator.
Чем отличается ES4650-SR от версии без SR?
Суффикс SR (Standard Range) означает стандартный диапазон считывания — до 55 см для 20 mil Code 39. Версия ER (Extended Range) имеет большую дальность, но здесь используется именно стандартный датчик.
Подходит ли для чтения кодов с экранов телефонов?
Да, сканер имеет поляризационный фильтр и адаптирован для работы с ЖК-дисплеями любой яркости.
Какие разъёмы на плате?
На основной плате: 5-контактный JST (питание, земля, TX, RX, резерв). Для RS232 используется стандартный 9-контактный D-Sub на кабеле.
Сложно ли настроить скорость порта?
Скорость (9600, 19200, 38400, 57600, 115200) задаётся через сканирование специального штрих-кода из руководства пользователя или через утилиту.
Какой гарантийный срок?
Производитель предоставляет гарантию 24 месяца с даты продажи. Подробные условия указаны в гарантийном талоне.
Можно ли подключать сканер к Raspberry Pi?
Да, через UART-пины GPIO, настроив последовательный порт на Pi. Потребуется согласование уровней (3,3 В ↔ 5 В) через преобразователь.
Какие типы этикеток поддерживаются?
Любые печатные и наклеенные этикетки, включая глянцевые, матовые, рельефные. Не рекомендуется использование сканера на стеклянных и зеркальных поверхностях.
Входит ли в комплект блок питания?
Да, в комплектацию входит адаптер питания на 5 В постоянного тока.
