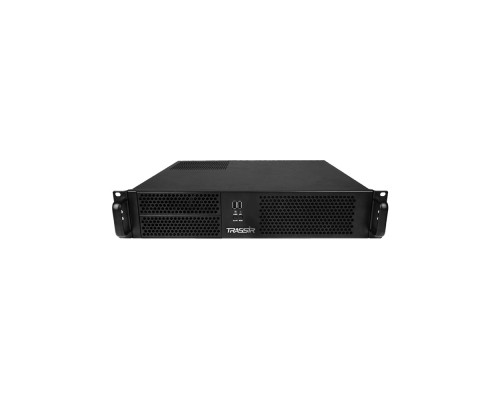

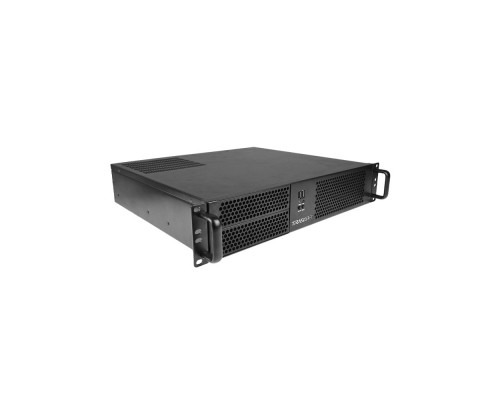

TRASSIR MiniNVR PACS AF 16 — компактный сетевой видеорегистратор на 16 каналов с поддержкой кодеков H.265, H.264 и MJPEG, записью до 12 Мп и суммарной скоростью до 400 к/с. Устройство оснащено двумя гигабитными сетевыми интерфейсами, поддержкой PoE, 16 входами AI и 8 выходами TRI, а также 16 аудиовходами и выходом Line-out. Внутренний отсек рассчитан на один HDD формата 2.5" объёмом до 6 ТБ. Корпус размером 225 × 165 × 45 мм и весом 0.9 кг подходит для размещения в офисах, магазинах, на объектах малого бизнеса и в системах видеонаблюдения.
Запись и обработка видео
Регистратор принимает потоки от IP-камер и обеспечивает запись архива с гибкой настройкой разрешения, кодека и кадровой частоты. Суммарная производительность до 400 к/с позволяет распределить нагрузку между 16 каналами под задачи объекта.
Кодеки H.265, H.264 и MJPEG
Поддержка H.265 помогает сократить объём архива и сетевой трафик по сравнению с H.264 при сопоставимом качестве. H.264 и MJPEG обеспечивают совместимость с более широким парком IP-камер.
Разрешение до 12 Мп и скорость до 400 к/с
Максимальное разрешение записи — 12 Мп. Суммарная скорость до 400 к/с подходит для детализированной съёмки и плавного воспроизведения, если нагрузка равномерно распределена по каналам.
Хранение архива
Внутри корпуса предусмотрен отсек для одного накопителя 2.5" максимальной ёмкостью 6 ТБ. Для видеонаблюдения рекомендуется использовать HDD, рассчитанные на круглосуточную работу.
Сеть, PoE и интеграция
Два гигабитных интерфейса Ethernet обеспечивают подключение регистратора к сети и работу с IP-камерами. Поддержка PoE упрощает питание совместимых устройств по кабелю Ethernet.
Сетевые интерфейсы
- 2 × Gigabit Ethernet — для подключения к локальной сети и обмена видеопотоками.
- Удалённый доступ — работа с архивом и просмотром через сеть.
- Компактная схема подключения — подходит для небольших объектов без отдельной серверной.
Поддержка PoE
Питание PoE позволяет подключать совместимые IP-камеры по одному кабелю Ethernet. При планировании системы учитывайте суммарное потребление камер и возможности конкретной комплектации.
Входы AI, выходы TRI и аудио
- 16 входов AI — для подключения внешних устройств и интеграции с охранными системами.
- 8 выходов TRI — для управления исполнительными устройствами.
- 16 аудиовходов — запись звука с совместимых источников.
- 1 × Line-out — вывод аудиосигнала на внешнее оборудование.
Кому подойдёт TRASSIR MiniNVR PACS AF 16
Рекомендуется, если вам нужно:
- Подключить до 16 IP-камер и вести запись в H.265 или H.264.
- Получить компактный видеорегистратор для офиса, магазина или небольшого объекта.
- Использовать PoE для питания совместимых камер по Ethernet.
- Подключать внешние датчики и исполнительные устройства через AI/TRI.
- Записывать звук с нескольких источников и выводить аудио через Line-out.
Вероятно, не подойдёт, если:
- Требуется более 16 каналов видеонаблюдения.
- Нужен RAID-массив или установка нескольких HDD.
- Необходим накопитель объёмом больше 6 ТБ.
- Требуется стоечный монтаж 19" — в характеристиках он не заявлен.
- Нужна запись с аналоговых камер — устройство работает с IP-потоками.
Конструкция и условия эксплуатации
Компактный корпус
Габариты составляют 225 × 165 × 45 мм, вес — 0.9 кг. Устройство занимает минимум места и подходит для размещения на полке, столе или в телекоммуникационном шкафу.
Питание и температура
- Напряжение питания: 12 В DC.
- Потребляемая мощность: 24 Вт.
- Температура эксплуатации: от -10 °C до +50 °C.
Диапазон рабочих температур позволяет использовать регистратор в отапливаемых помещениях, технических комнатах и на объектах с контролируемой средой.
Совместимое оборудование и аксессуары
Для стабильной работы рекомендуется подбирать компоненты с учётом требований к видеонаблюдению: накопитель — для круглосуточной записи, камеры — с поддержкой H.265/H.264 и разрешением до 12 Мп, кабели — категории Cat5e/Cat6.
| Тип оборудования | Рекомендуемые характеристики | Примечание |
|---|---|---|
| HDD для видеонаблюдения | 2.5", SATA, до 6 ТБ | Желательно использовать накопитель для круглосуточной работы |
| IP-камеры | Разрешение до 12 Мп, кодеки H.265/H.264/MJPEG | Для питания по PoE камера должна поддерживать PoE и быть совместимой с регистратором |
| Сетевое оборудование | Коммутатор Gigabit Ethernet, патч-корды Cat5e/Cat6 | Для подключения камер и регистратора в локальную сеть |
| Аудиооборудование | Источники с линейным аудиовыходом, устройства с входом Line-in | Для записи звука и вывода аудиосигнала через Line-out |
| Блок питания | 12 В DC | Подбирается с учётом потребляемой мощности 24 Вт |
Технические характеристики
| Модель | TRASSIR MiniNVR PACS AF 16 |
| Поддерживаемые кодеки | H.265, H.264, MJPEG |
| Максимальное разрешение записи | 12 Мп |
| Скорость записи | до 400 к/с |
| Количество каналов | 16 |
| Количество HDD | 1 шт |
| Тип накопителя | 2.5" |
| Максимальный объем HDD | 6 ТБ |
| Сетевые интерфейсы | 2 × Gigabit Ethernet |
| Входы | 16 × AI |
| Выходы | 8 × TRI |
| Аудиовыходы | 1 × Line-out |
| Аудиовходы | 16 |
| Поддержка PoE | есть |
| Потребляемая мощность | 24 Вт |
| Напряжение питания | 12 В DC |
| Температура эксплуатации | от -10 °C до +50 °C |
| Габариты (Ш × Г × В) | 225 × 165 × 45 мм |
| Вес | 0.9 кг |
Часто задаваемые вопросы
Как распределить нагрузку, если камер больше, чем позволяет суммарная скорость?
Уменьшите кадровую частоту или разрешение на части каналов, либо используйте более эффективный кодек H.265. Суммарный предел — до 400 к/с на все 16 каналов.
Можно ли установить накопитель больше 6 ТБ?
В характеристиках указан максимальный объём HDD — 6 ТБ. Для гарантированной совместимости следует ориентироваться на этот предел.
Поддерживается ли RAID?
В устройстве предусмотрен один отсек для HDD 2.5", поэтому RAID-массив не формируется. Для резервирования архива можно использовать сетевые методы копирования.
Для чего нужны входы AI и выходы TRI?
Они предназначены для интеграции с внешними устройствами: датчиками, охранными системами и исполнительными механизмами. Это расширяет сценарии использования регистратора за пределы только видеозаписи.
Можно ли записывать звук?
Да, доступно 16 аудиовходов для подключения совместимых источников звука и выход Line-out для вывода аудиосигнала.
Подходит ли регистратор для размещения в телекоммуникационном шкафу?
Компактные размеры 225 × 165 × 45 мм позволяют разместить устройство на полке шкафа. Специальный стоечный монтаж 19" в характеристиках не заявлен.
Какое питание требуется для работы?
Используется питание 12 В DC, потребляемая мощность составляет 24 Вт. Блок питания подбирается с учётом этих параметров.
Можно ли эксплуатировать устройство при отрицательных температурах?
Да, заявленный диапазон эксплуатации — от -10 °C до +50 °C. При этом следует избегать конденсата и резких перепадов температуры.
