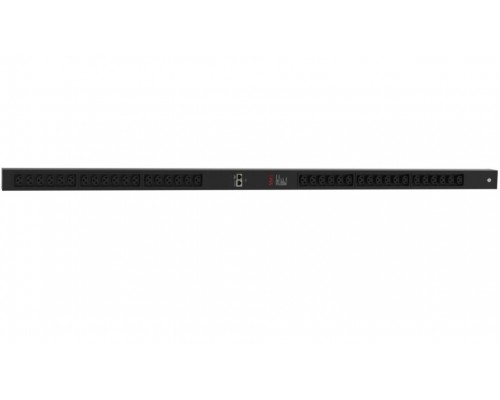

Raktek RTP3N3236C1 — профессиональное 3-фазное PDU с измерением потребляемой мощности. Рассчитано на ток 32 А, напряжение 400 В и оснащено 36 выходными розетками (32×C13 + 4×C19). Встроенный цифровой дисплей отображает напряжение, ток и текущую мощность на каждой фазе. Идеально подходит для вертикального монтажа в 19-дюймовых шкафах, обеспечивая удобное распределение питания для серверов, сетевого оборудования и активных компонентов ЦОД.
Трёхфазное питание 400 В / 32 А с измерением
PDU подключается через промышленный разъём IEC 60309 (3P+N+E) и распределяет нагрузку по трём фазам. Благодаря суммарному току 32 А устройство способно запитать до 36 единиц оборудования. Цифровой дисплей с кнопками управления позволяет контролировать текущие параметры без подключения к внешним системам.
Измеряемые параметры
- Напряжение на каждой фазе (L1, L2, L3) относительно нейтрали.
- Ток потребления по каждой фазе.
- Активная мощность (кВт) и полная (кВА) – суммарно и пофазно.
36 выходных розеток C13 / C19
Комбинация 32 розеток C13 (10 А, для серверов, ИБП, коммутаторов) и 4 розеток C19 (16 А, для мощных блоков питания) закрывает потребности любого оборудования стандартного стоечного исполнения.
Конструкция и установка
Корпус изготовлен из стали, окрашен в чёрный цвет. PDU имеет длину 2000 мм и сечение 43×43 мм – подходит для вертикального размещения внутри шкафа высотой от 42U. Крепление осуществляется на задние стойки шкафа (нулевой U). В комплекте идут монтажные уголки и винты. Входной кабель длиной 2,5 м оборудован вилкой IEC 60309.
Условия эксплуатации
- Рабочая температура: от -5°C до +45°C
- Влажность: до 85% без конденсации
- Степень защиты: IP20 (для сухих помещений)
- Стандарт безопасности: IEC 60950-1 / IEC 62368-1
Совместимые аксессуары и кабели
Для подключения оборудования к PDU используйте стандартные разъёмы C14 (для C13) и C20 (для C19). Рекомендуемые позиции:
| Тип | Описание | Примечания |
|---|---|---|
| Силовые кабели C13 – C14 | Шнуры 1,8–3 м, сечение 1,0–1,5 мм² | Подходят для блоков питания до 10 А |
| Силовые кабели C19 – C20 | Шнуры до 16 А, сечение 1,5–2,5 мм² | Для мощных серверов и ИБП |
| Кабель-менеджмент (липучки, стяжки) | Организация кабелей в стойке | Упрощают обслуживание |
| Адаптеры C13 на C14 (удлинители) | Для нестандартного расположения | По согласованию с нагрузкой |
Аналоги Raktek RTP3N3236C1
Если данная модель отсутствует на складе, можно рассмотреть альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия |
|---|---|---|
| Raktek | RTP3N3218C1 | 18 розеток C13 + C19, 32A, 3 фазы, аналогичная функциональность |
| APC (Schneider) | APC AP8841 | 32A, 3 фазы, 36 розеток (32×C13 + 4×C19), дисплей, цена выше |
| Eaton | Eaton G3 32A 3ph 36 outlets | Дисплей, измерение, металлический корпус, поддержка PoE (опционально) |
| Legrand | Legrand 32A 3ph PDU 36 sockets | Вертикальный монтаж, 2,5 м кабель, аналогичные параметры |
| Rittal | Rittal PDU 32A 3ph 36xC13/C19 | Немецкое качество, увеличенная длина шнура (3 м), более высокая стоимость |
Совет: При замене обращайте внимание на количество розеток C19 (в некоторых моделях их может быть меньше) и наличие дисплея локального управления.
Кому подойдёт Raktek RTP3N3236C1
Рекомендуется, если вам нужно:
- Питать до 36 устройств в стойке 42U (серверы, коммутаторы, ИБП, панельные ПК).
- Иметь трёхфазный ввод с равномерным распределением нагрузки.
- Контролировать потребление тока и мощности локально (без внешнего ПО).
- Компактный вертикальный монтаж (не занимает юнитов).
- Надёжное решение от российского производителя с гарантией 3 года.
Вероятно, не подойдёт, если:
- Вам нужна однофазная PDU на 220 В (ток до 16 А).
- Требуется функция удалённого мониторинга и управления (SNMP, web).
- Количество розеток избыточно (для малой стойки на 10–15 устройств).
- Необходима защита от импульсных помех (фильтр) – в этой модели нет встроенного фильтра.
- Размеры шкафа менее 1000 мм высотой – PDU длиной 2 м не поместится.
Технические характеристики
| Модель | Raktek RTP3N3236C1 |
| Артикул | RTP3N3236C1 |
| Тип | PDU с измерением потребления |
| Номинальный ток | 32 А |
| Количество фаз | 3 |
| Тип входного разъёма | IEC 60309 (3P+N+E) |
| Напряжение питания | 400 В (3-фазное) |
| Количество выходных розеток | 36 |
| Типы выходных розеток | C13 и C19 |
| Распределение | 32×C13, 4×C19 |
| Отображение параметров | Цифровой дисплей (LED, 3 строки) |
| Измеряемые параметры | Напряжение, ток, мощность (кВт/кВА) пофазно |
| Управление | Локальное (кнопки на корпусе) |
| Монтаж | Вертикальный (в стойку 19″, нулевой U) |
| Материал корпуса | Сталь |
| Цвет корпуса | Чёрный |
| Рабочая температура | от -5°C до +45°C |
| Длина сетевого шнура | 2,5 м |
| Степень защиты (IP) | IP20 |
| Стандарт безопасности | IEC 60950-1 / IEC 62368-1 |
| Габаритные размеры (В×Ш×Г) | 2000 × 43 × 43 мм |
| Вес | 9,5 кг |
| Производитель | Raktek (Россия) |
Часто задаваемые вопросы
Можно ли использовать PDU в однофазной сети?
Нет, устройство рассчитано только на трёхфазное подключение 400 В. При однофазном подключении будет недоступна часть розеток (две фазы не будут задействованы).
Что показывает дисплей? Есть ли настройка уведомлений?
Дисплей отображает напряжение (L1, L2, L3), ток (А) и мощность (кВт/кВА). Настройка уведомлений отсутствует – это базовая индикация без удалённого оповещения.
Поддерживает ли PDU защиту от перегрева или перегрузки?
Устройство не имеет автоматических отключающих устройств. При превышении номинального тока 32 А срабатывает входной автоматический выключатель (установлен в шкафу или линии). Рекомендуется подключать через автомат подходящего номинала.
Какой максимальный ток на одну розетку C19?
Каждая розетка C19 рассчитана на 16 А. Однако общая нагрузка на PDU не должна превышать 32 А по каждой фазе. Распределяйте нагрузку равномерно между тремя фазами.
Можно ли монтировать PDU горизонтально?
Нет, конструкция (длина 2 м, сечение 43×43) предназначена для вертикальной установки. Горизонтальное размещение невозможно в стандартном шкафу.
Какие крепления идут в комплекте?
В комплекте два металлических уголка для задних стоек, винты M6 и квадратные гайки. Установка выполняется без дополнительных инструментов (кроме отвёртки).
Влияет ли длина PDU на количество устанавливаемых устройств в стойке?
Длина 2 метра рассчитана на шкафы высотой от 42U (1900–2000 мм). В более низких шкафах PDU может не поместиться по высоте.
Чем отличаются розетки C13 и C19?
Розетка C13 (10 А) используется для большинства серверов, ИБП, сетевых устройств. C19 (16 А) – для мощных блоков питания (более 10 А). Форма разъёмов отличается (C19 – прямоугольный).
Можно ли подключить PDU к генератору или ИБП?
Да, при условии, что выходной разъём генератора/ИБП соответствует IEC 60309 3P+N+E, а напряжение 380–400 В и ток не меньше 32 А.
Есть ли документы и сертификаты?
PDU сертифицировано по IEC 60950-1 и IEC 62368-1. Предоставляется паспорт изделия, руководство по эксплуатации и гарантийный талон.
