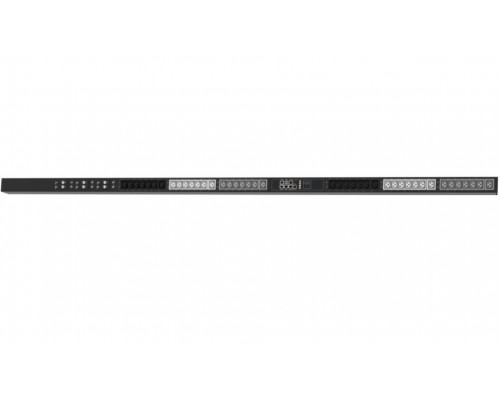

PDU Basic RakTek RTP3B3242 — это трёхфазный блок распределения питания (Basic PDU) на 32 А с напряжением 400 В, предназначенный для горизонтального монтажа в 19-дюймовую стойку. Оснащён 42 розетками (C13 и C19), что позволяет одновременно запитать до 42 серверов, коммутаторов и другого оборудования. Фиксированный неразборный кабель с разъёмом 3P+N+E 32А (IEC 60309) обеспечивает надёжное подключение к трёхфазной сети. Максимальная нагрузка на PDU — 22 кВт. Базовый уровень без функций удалённого управления — простое и надёжное решение для ЦОДов, серверных и IT-инфраструктуры.
Мощность и конфигурация питания
PDU Basic RakTek RTP3B3242 рассчитан на интенсивные нагрузки в стойке. Три фазы равномерно распределяют ток, снижая риск перегрузки одной линии.
Входной разъём и кабель
- IEC 60309 3P+N+E 32A — пылевлагозащищённый промышленный силовой разъём.
- Фиксированный неразборный кабель — высокая надёжность соединения, исключает риск ослабления контакта.
- Длина кабеля — 2 метра (стандарт), под заказ возможна другая длина.
Выходные розетки
- 42 розетки (30x C13 + 12x C19) — универсальность для подключения любых устройств.
- Нагрузка на розетку: до 10 А для C13, до 16 А для C19.
- Цветовая маркировка фаз — розетки разделены по фазам (L1, L2, L3) для удобства балансировки.
Конструкция и защита
PDU Basic RakTek не имеет функций мониторинга или управления, но обеспечивает базовую безопасность и надёжность благодаря качественным материалам и компонентам.
Материалы и монтаж
- Стальной корпус чёрного цвета — прочность и стойкость к механическим повреждениям.
- Горизонтальный монтаж 19", 1U — устанавливается в стандартные серверные стойки.
- Компактные размеры (482x44x60 мм) и вес 3,5 кг — не занимает много места.
Электробезопасность
- Степень защиты IP20 — для сухих помещений.
- Стандарт безопасности IEC 60950-1.
- Защита от перегрузки — автоматический выключатель (внутренний) при превышении 32 А.
Дополнительные особенности
Цветовая индикация фаз
Розетки цветом (красный, синий, жёлтый) обозначают принадлежность к фазе — простая балансировка нагрузки без дополнительных приборов.
Удобство кабель-менеджмента
Вертикальное расположение розеток с двух сторон облегчает подключение и прокладку кабелей. Возможно использование с кабельными органайзерами.
Отсутствие управления (Basic)
PDU не требует настройки — включил и работает. Идеально для задач, где не нужен удалённый мониторинг включения/выключения.
Совместимые аксессуары и компоненты
Для подключения и защиты PDU используйте рекомендованные компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Силовой кабель (ввод) | Кабель 5x4 мм² или 5x6 мм² (Cu) с разъёмом IEC 60309 32A | Входит в комплект, длина 2 м |
| Автоматический выключатель | Трёхполюсный автомат 32 А (характеристика C), например Eaton PLSM-C32/3 | Для защиты линии на щите |
| Удлинитель / адаптер C13-C14, C19-C20 | Кабель IEC C13 на C14 (1.8 м), C19 на C20 (1.8 м) | Для оборудования с нестандартным расположением |
| Кабельные органайзеры | Горизонтальные и вертикальные (19", 1U) | Для аккуратной прокладки |
| Измеритель нагрузки (опционально) | Ваттметр с клещами (например UNI-T UT230C) | Для контроля при отсутствии управляемого PDU |
Аналоги PDU Basic RakTek RTP3B3242
Если модель недоступна, рассмотрите следующие альтернативы с похожими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| APC (Schneider) | AP9567 | 36 розеток C13 (не C19), 32A, 3-фазный, горизонтальный, Basic. Нет C19. |
| Eaton | EMIB33-32G2 | 42 розетки (30 C13, 12 C19), 32А, 3 фазы, 400 В, Basic. Аналогичный функционал. |
| Vertiv (Geist) | Raritan PX3-5284GK | 42 розетки, 32А, 3 фазы, 400 В, Basic. Отличается расположением розеток. |
| RakTek | RTP3B3236 | 36 розеток (24 C13, 12 C19), 32A. Младшая модель с меньшим количеством розеток. |
| Digitus | DN-95329 | 3x C19+1x CEE 32A, 24 розетки C13, 32A. Меньше розеток, но дешевле. |
Рекомендация: При выборе аналога в первую очередь обращайте внимание на количество розеток C13/C19 и тип входного разъёма. Для большинства стандартных стоек подойдёт Eaton EMIB33-32G2 или APC AP9567 (если не нужны C19).
Кому подойдёт PDU Basic RakTek RTP3B3242
Рекомендуется, если вам нужно:
- Запитать серверы, коммутаторы, хранилища в стойке 19 дюймов.
- Большое количество устройств с разными разъёмами (C13 и C19).
- Трёхфазное питание (400 В) с равномерной нагрузкой на фазы.
- Простое базовое устройство без лишних функций — надёжность и низкая цена.
- Стальной корпус и компактный размер (1U).
Вероятно, не подойдёт, если:
- Необходимо удалённое управление розетками (включение/выключение) — нужен Switched PDU.
- Требуется мониторинг энергопотребления — нужно выбрать Metered или Smart PDU.
- Напряжение в сети 230 В (однофазное) — трёхфазный PDU не сможет работать без трёх фаз.
- Количество розеток избыточно (например, нужно 8-12) — присмотритесь к 1-фазным моделям.
- Ограниченная глубина стойки — убедитесь, что 60 мм глубины не мешают монтажу.
Конструкция и условия эксплуатации
Стальной корпус, 1U
Размеры 482?44?60 мм, вес 3,5 кг. Крепится в стандартную 19-дюймовую стойку горизонтально. Вентиляция не требуется — пассивное охлаждение.
Диапазон рабочих температур
- Эксплуатация: от -5°C до +45°C
- Хранение: от -20°C до +70°C
- Влажность: 10–90% (без конденсата)
Устойчив к обычным условиям серверных и ЦОДов с климат-контролем.
Технические характеристики
| Тип устройства | PDU Basic |
| Количество фаз | 3 |
| Номинальный ток | 32 А |
| Тип входного разъема | 3P+N+E 32A (IEC 60309) |
| Количество выходных розеток | 42 |
| Типы выходных розеток | C13, C19 |
| Монтаж | Горизонтальный, в стойку 19" |
| Управление | Нет (Basic) |
| Вид кабеля | Неразборный фиксированный |
| Материал корпуса | Сталь |
| Цвет корпуса | Черный |
| Рабочая температура | от -5°C до +45°C |
| Степень защиты (IP) | IP20 |
| Номинальное напряжение | 400 В |
| Частота | 50/60 Гц |
| Максимальная нагрузка на PDU | 22 кВт |
| Максимальная нагрузка на цепь | 32 А |
| Стандарт безопасности | IEC 60950-1 |
| Габаритные размеры (ШxВxГ) | 482 x 44 x 60 мм |
| Вес | 3.5 кг |
Часто задаваемые вопросы
Какую максимальную нагрузку можно подключить к PDU?
Максимальная нагрузка на весь PDU — 22 кВт (при напряжении 400 В), ток 32 А на фазу. Суммарный ток по всем розеткам не должен превышать 32 А на фазу.
Сколько розеток и какие типы?
Всего 42 розетки: 30 типа C13 (10А) и 12 типа C19 (16А). Этого достаточно для плотного заполнения стойки серверным и сетевым оборудованием.
Можно ли установить PDU вертикально?
Нет, конструкция предназначена только для горизонтального монтажа в 19-дюймовую стойку. Для вертикальной установки рассмотрите модели серии RakTek RTP3V.
В чём отличие Basic от управляемых PDU?
Basic PDU — это простой «разветвитель» без возможности удалённого включения/выключения и мониторинга. Он дешевле и надёжнее, но не позволяет управлять питанием по сети.
Какой входной разъём используется?
IEC 60309 3P+N+E 32A (синий 5-контактный промышленный разъём). Для подключения требуется трёхфазная розетка 32А с заземлением.
Защищает ли PDU от скачков напряжения?
Нет, это базовая модель без защиты от импульсных помех. Рекомендуется устанавливать внешний стабилизатор или ИБП на всю стойку.
Можно ли заменить кабель?
Кабель фиксированный (несъёмный). Замена возможна только в сервисном центре, но это не предусмотрено конструкцией. При повреждении кабеля проще заменить PDU.
Подходит ли для использования в жилых помещениях?
Технически да, но из-за трёхфазного питания 400 В требуется специальная проводка. В квартирах обычно 230 В однофазные — для них есть 1-фазные версии PDU.
Как распределяются розетки по фазам?
Розетки маркированы цветом (красный — L1, синий — L2, жёлтый — L3). Равномерное распределение нагрузки по фазам предотвращает перекос.
Какая гарантия на PDU RakTek?
Производитель предоставляет гарантию 2 года с момента покупки при соблюдении условий эксплуатации.
