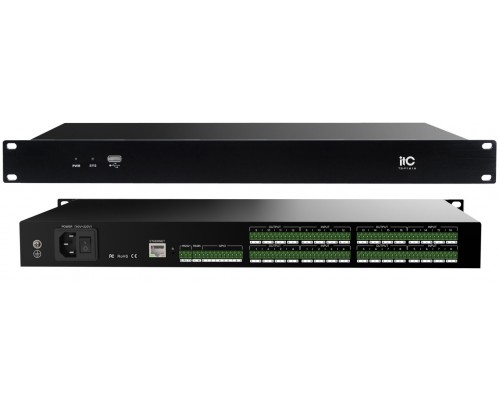

ITC TS-P1616 — профессиональный цифровой аудио матричный процессор с 16 балансными входами и 16 балансными выходами. Обеспечивает высококачественную обработку звука с разрядностью 24 бит/48 кГц, сверхнизкими искажениями (THD+N<0,002%) и динамическим диапазоном 110 дБ. Встроенная кросс-патч матрица 16×16 позволяет гибко маршрутизировать сигналы, а набор DSP-функций (эквалайзер, компрессор, лимитер, задержка) даёт полный контроль над звуком. Управляется по RS-232/485 и Ethernet через ПО Device Configurator. Идеальное решение для конференц-залов, церквей, клубов и корпоративных инсталляций.
Высокое качество звука и надёжность
Процессор построен на базе 24-битных АЦП/ЦАП с частотой дискретизации 48 кГц. Благодаря низкому уровню шума и искажений (THD+N < 0,002%) и разделению каналов более 100 дБ, TS-P1616 подходит для самых требовательных акустических систем.
16 балансных входов и выходов
- Аналоговые балансные разъёмы (XLR/TRS) — надёжное подключение микрофонов, источников и активных колонок.
- Кросс-патч матрица 16×16 — любой вход можно направить на любой выход или группу выходов.
- Гальваническая развязка — защита от фона и наводок.
DSP-обработка в реальном времени
Каждый канал оснащён эквалайзером, компрессором, лимитером, делителем и регулируемой задержкой (до 500 мс). Это позволяет точно настроить звук под акустику помещения и предотвратить перегрузки.
Гибкие возможности управления
Процессор поддерживает три интерфейса управления: RS-232, RS-485 и Ethernet. Встроенный веб-сервер и фирменное ПО Device Configurator предоставляют полный доступ к настройкам.
Инструменты конфигурации
- Device Configurator — профессиональное ПО для Windows: редактирование маршрутизации, DSP, пресетов и мониторинг.
- Веб-интерфейс — управление через браузер без установки ПО.
- RS-232 / RS-485 — интеграция с системами умного дома и AV-контроллерами (Crestron, AMX).
- Ethernet — удалённое управление и мониторинг по TCP/IP.
100 банков памяти (пресетов)
Сохраняйте и мгновенно загружайте до 100 готовых конфигураций для разных сценариев: конференция, концерт, презентация, репетиция.
Обработка сигнала и специальные функции
Эквалайзер
31-полосный графический или параметрический эквалайзер (до 10 полос) на каждый канал. Коррекция АЧХ под любую акустику.
Компрессор/Лимитер
Подавление резких пиков, защита динамиков и выравнивание громкости. Настраиваемые порог, соотношение, атака и восстановление.
Делитель (Crossover)
Разделение сигнала на полосы (до 4 полос) с фильтрами Баттерворта, Линквица-Райли, Бесселя. Для двух- и трёхполосных систем.
Задержка сигнала
Компенсация расстояний между динамиками (до 500 мс с шагом 0,02 мс). Выравнивание звукового поля.
Совместимое оборудование и аксессуары
Для работы с ITC TS-P1616 используйте качественные кабели и дополнительное оборудование. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Балансные кабели XLR (вход/выход) | Canare L-4E6S, Belden 8412, Neutrik NC3 | Длина до 100 м без потери качества |
| Интерфейсные кабели RS-232 | DB9 – DB9 (кросс), длина до 15 м | Для подключения к AV-контроллерам |
| Кабель Ethernet | Cat5e/Cat6 UTP, экранированный FTP | Для управления и мониторинга |
| Микрофоны (входы 1-16) | Shure, Sennheiser, AKG, Audio-Technica | Балансное подключение, фантомное питание (если нужно) |
| Активные колонки (выходы 1-16) | JBL, Yamaha, Electro-Voice, Bose | Балансное подключение, Line-уровень |
Аналоги ITC TS-P1616
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| ITC | TS-P0808 | 8 входов / 8 выходов, аналогичное качество, меньше каналов. Бюджетный вариант. |
| ITC | TS-P3232 | 32 входа / 32 выхода, больше каналов, выше цена. |
| Soundweb London BLU-16 | BLU-16 (BSS Audio) | 16×16, премиум-бренд, встроенный Dante, цена значительно выше. |
| Symetrix Edge | EDGE-16 | 16×16, Dante, полноценная L2, интуитивное ПО Composer. Дороже. |
| DBX DriveRack VENU360 | VENU360 | 3 входа / 6 выходов, для живого звука, меньше каналов, но мощный DSP. |
| Ashly Protea 4.24SP | 4.24SP | 4 входа / 8 выходов, аналоговый процессор, меньше функций. |
Рекомендация: Если вам нужно 16×16 с управлением по Ethernet и глубокой DSP-обработкой, TS-P1616 — оптимальный выбор по соотношению цена/качество. Для интеграции с цифровыми сетями рассмотрите варианты с Dante.
Кому подойдёт ITC TS-P1616
Рекомендуется, если вам нужно:
- Маршрутизировать 16 аналоговых источников на 16 зон.
- Настроить эквалайзер, компрессор и задержку для каждой зоны.
- Управлять звуком по Ethernet или RS-232 с внешнего контроллера.
- Сохранять до 100 сцен для разных мероприятий.
- Компактное решение 1U для стойки с низким энергопотреблением (<15 Вт).
Вероятно, не подойдёт, если:
- Вам нужно 4–8 каналов — переплата за неиспользуемые порты.
- Требуется цифровой вход/выход AES/EBU или Dante (нет в TS-P1616).
- Нужна встроенная обработка для живого звука (дуал-компрессор, лимитер есть, но нет мультиэффектов).
- Вы ищете устройство для домашнего кинотеатра (избыточно и сложно).
Конструкция и условия эксплуатации
Металлический корпус 1U
Размеры 482×200×44 мм, вес 3,5 кг. Стандартный 19-дюймовый монтаж в стойку. Пассивное охлаждение — бесшумная работа.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Хранение: от -20°C до +70°C
- Влажность: до 90% (без конденсата)
Устойчив к перепадам температур, может устанавливаться в серверных, концертных залах и технических помещениях.
Технические характеристики
| Тип устройства | цифровой аудио матричный процессор |
| Количество входов | 16 |
| Количество выходов | 16 |
| Тип входов/выходов | аналоговые, балансные (XLR/TRS) |
| АЦП | 24 бит |
| ЦАП | 24 бит |
| Частота дискретизации | 48 кГц |
| Коэффициент нелинейных искажений (THD+N) | <0.002% |
| Динамический диапазон | 110 дБ |
| Разделение каналов | >100 дБ |
| Коммутация сигналов | кросс-патч матрица 16×16 |
| Обработка сигнала | эквалайзер, компрессор, лимитер, делитель, задержка |
| Количество банков памяти | 100 |
| Интерфейс управления | RS-232, RS-485, Ethernet |
| Программное обеспечение | Device Configurator |
| Напряжение питания | AC 110-240V 50/60 Гц |
| Потребляемая мощность | <15 Вт |
| Рабочая температура | от 0°C до +45°C |
| Температура хранения | от -20°C до +70°C |
| Относительная влажность | <90% |
| Степень защиты | IP20 |
| Способ установки | 19-дюймовый стоечный монтаж |
| Высота в юнитах | 1U |
| Вес | 3.5 кг |
Часто задаваемые вопросы
Для каких задач подходит ITC TS-P1616?
Конференц-залы, переговорные комнаты, дома культуры, церкви, клубы, корпоративные инсталляции. Обработка и маршрутизация до 16 источников звука.
Можно ли управлять процессором со смартфона?
Прямого мобильного приложения нет, но можно использовать веб-интерфейс или удалённый рабочий стол. ПО Device Configurator работает только под Windows.
Сколько пресетов можно сохранить?
100 банков памяти. Каждый хранит полную конфигурацию: маршрутизацию, настройки DSP, уровни.
Поддерживает ли устройство фантомное питание?
Нет, фантомное питание не предусмотрено. Для конденсаторных микрофонов используйте отдельный блок питания или микшерный пульт.
Можно ли использовать процессор для живого звука?
Да, как DSP-процессор для настройки системы (эквалайзер, лимитер, задержка). Но для полноценного FOH лучше подходят специализированные консоли.
Как обновить прошивку?
Через ПО Device Configurator по Ethernet. Процесс автоматический, файл прошивки скачивается с сайта ITC.
Какой тип разъёмов на входе/выходе?
Трёхконтактные балансные XLR (female — входы, male — выходы). Также могут быть комбинированные разъёмы XLR/TRS (зависит от ревизии).
Можно ли подключить процессор к системе умного дома?
Да, по RS-232/485 или Ethernet. Команды управления отправляются через последовательный порт или TCP/IP.
Какова задержка сигнала (latency)?
Типичная задержка менее 1 мс (0.7–0.9 мс) при частоте 48 кГц. Подходит для живого звука и трансляций.
Есть ли встроенный блок питания?
Да, встроенный универсальный блок питания 110-240 В, 50/60 Гц. Потребление менее 15 Вт, пассивное охлаждение.
