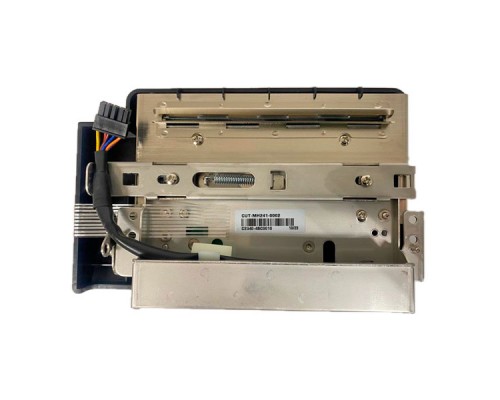

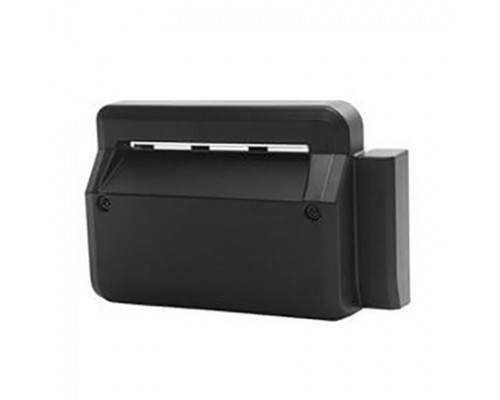

Отрезной модуль TSC MH241/MH241T High Speed Care Label CUT-MH241-0003 — высокоскоростной ротационный нож для автоматической резки этикеток с защитой от повреждений (Care Label). Разработан для промышленных принтеров TSC серии MH241/MH241T. Обеспечивает чистый, точный рез без заусенцев на различных материалах: синтетические ткани, полиэстер, нейлон, сатин и другие ткани для уходовых этикеток. Скорость резки до 500 мм/с, ресурс ножа до 1 000 000 циклов. Идеальное решение для швейной, текстильной и легкой промышленности.
Высокая скорость и точность резки
Модуль CUT-MH241-0003 использует ротационный механизм с сервоприводом, который гарантирует стабильное качество реза на протяжении всего срока службы. Встроенный датчик положения контролирует каждый цикл.
Технология High Speed Care Label
- Скорость резки до 500 мм/с — без потери точности даже при интенсивной работе.
- Совместимость с материалами толщиной до 0,5 мм — ткани, плёнки, композитные ленты.
- Автоматическая калибровка — нож подстраивается под материал для минимизации отходов.
- Защита от залипания клея — специальное покрытие лезвия предотвращает налипание.
Ресурс и надёжность
Ресурс ротационного ножа — до 1 000 000 резов (в зависимости от материала). Замена лезвия производится быстро, без специальных инструментов. Металлический корпус модуля защищает механизм от пыли и вибраций.
Интеграция и управление
Модуль полностью совместим с принтерами TSC MH241 и MH241T. Управление осуществляется через стандартные команды TSPL/EZPL, ZPL II, а также через утилиту TSC Console.
Программная настройка
- TSC Console — калибровка, тестовый рез, настройка длины и типа материала.
- Поддержка TSPL/EZPL — встраивание команд резки в метку штрихкода.
- Автоопределение конца рулона — снижает риск холостого хода.
Установка и подключение
- Быстросъёмный монтаж — модуль крепится к передней панели принтера двумя винтами.
- Протокол связи — GPIO + I²C для обмена данными с принтером.
- Питание — от принтера (24 В, 2 А) через встроенный коннектор.
Дополнительные возможности и протоколы
Ротационный рез с защитой ткани (Care Label)
Специальная геометрия лезвия предотвращает осыпание краёв ткани, что критично для уходовых этикеток, вшиваемых в одежду.
Режим частичного реза (по заданию)
Модуль может выполнять надрез (перфорацию) для удобного отрыва этикеток — настраивается через драйвер.
Счётчик циклов
Встроенный счётчик фиксирует количество резов, что помогает планировать обслуживание.
Совместимость с риббонами (Transfer)
Работает как с термотрансферными, так и с прямыми термо-материалами. Для тканевых лент рекомендуется использовать специальные риббоны.
Совместимые принтеры и аксессуары
Отрезной модуль CUT-MH241-0003 предназначен для промышленных принтеров TSC MH241/MH241T. Для расширения функционала используйте оригинальные аксессуары TSC.
| Тип оборудования | Рекомендуемые модели / артикулы | Примечание |
|---|---|---|
| Принтеры TSC | MH241, MH241T | Полная совместимость по протоколу и креплению |
| Запасные лезвия (ротационные) | CUT-MH241-0003-BLADE (артикул производителя) | Ресурс ~1 млн циклов, быстрая замена |
| Дататор/аппликатор (опционально) | TSC Applicator Kit MHAI-001 | Для автоматической подачи отрезанной этикетки |
| Риббоны для тканевых этикеток | TSC R6100 (воск-смола), R8100 (смола) | Обеспечивают стойкость к стирке и глажке |
| Калибровочный шаблон | TSC Calibration Card (арт. ACC-CAL-001) | Для точной настройки датчика материала |
Аналоги отрезного модуля TSC CUT-MH241-0003
При отсутствии оригинала или для сравнения рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель / артикул | Ключевые отличия / сходство |
|---|---|---|
| TSC (оригинал) | CUT-MH241-0003 | Рекомендуемый модуль, полная совместимость, гарантия 12 мес. |
| Zebra | Zebra Cutter for ZT600 series (P1080040-019) | Гильотинный рез (не ротационный), скорость до 300 мм/с, выше цена. |
| SATО | SATO CT4-LX Cutter (S070069) | Ротационный, совместим с SATO CT4-LX, скорость до 400 мм/с. |
| Honeywell | Honeywell PX6 Cutter (KIT-101-107-01) | Гильотинный, для PX6, ресурс ~500 000 циклов. |
| Godex | Godex RT-700 Cutter (CUT-001-RT700) | Ротационный, скорость до 450 мм/с, ограниченная поддержка тканей. |
| Bixolon | Bixolon DTC-4500 Cutter (CUT-001) | Гильотинный, для DTC-4500, не рекомендован для ткани. |
Рекомендация: Для швейной промышленности с частой сменой рулонов лучше всего подходит оригинальный TSC CUT-MH241-0003 благодаря высокой скорости, ресурсу и точному ротационному механизму, специально разработанному для Care Label.
Кому подойдёт отрезной модуль TSC CUT-MH241-0003
Рекомендуется, если вам нужно:
- Автоматическая резка тканевых уходовых этикеток (Care Label) в промышленных масштабах.
- Высокая скорость производства — до 500 мм/с, без простоев.
- Чистый рез без осыпания краёв для синтетических и натуральных тканей.
- Простая интеграция с принтерами TSC MH241/MH241T, минимум доработок.
- Долговечность — ресурс ножа до 1 млн циклов и 12 месяцев гарантии.
Вероятно, не подойдёт, если:
- У вас принтер другого производителя (Zebra, SATO, Honeywell) — требуется адаптер.
- Вы режете бумажные или синтетические этикетки толщиной более 0,5 мм.
- Достаточно простого гильотинного реза — модуль дороже бюджетных аналогов.
- Планируется резка только прямого термо-материала (без риббона) — но модуль это поддерживает.
Конструкция и условия эксплуатации
Металлический корпус, компактный размер
Размеры 150 × 80 × 60 мм, вес 320 г. Модуль крепится непосредственно к корпусу принтера. Вентиляция пассивная, шум при работе до 55 дБ.
Диапазон рабочих температур
- Эксплуатация: от +5°C до +40°C
- Хранение: от -10°C до +60°C
- Влажность: 20–85% (без конденсата) при работе, до 95% при хранении
Устойчив к вибрациям и запылению (класс IP20). Рекомендуется устанавливать в чистых производственных помещениях.
Технические характеристики
| Производитель (Brand) | TSC |
| Артикул | CUT-MH241-0003 |
| Наименование на английском | MH241/MH241T High Speed Care Label Rotary cutter module |
| Тип режущего механизма | Ротационный (вращающийся нож) |
| Максимальная скорость резки | 500 мм/с |
| Максимальная ширина материала | 110 мм (совместимо с шириной печати принтера) |
| Толщина материала | до 0,5 мм |
| Рекомендуемые материалы | Синтетические ткани (полиэстер, нейлон), сатин, хлопок, смесовые ткани, плёнки |
| Ресурс ножа (при стандартных материалах) | до 1 000 000 циклов |
| Совместимые принтеры | TSC MH241, TSC MH241T |
| Интерфейс связи | GPIO + I²C (внутренний) |
| Напряжение питания | 24 В DC, 2 А (от принтера) |
| Потребляемая мощность | 48 Вт (макс.) |
| Размеры (Ш×Г×В) | 150 × 80 × 60 мм |
| Вес нетто | 320 г |
| Размеры упаковки (Ш×Г×В) | 200 × 150 × 80 мм |
| Вес брутто | 420 г |
| Гарантийный срок (мес) | 12 |
| Страна производитель | ТАЙВАНЬ (КИТАЙ) |
| Сертификация | CE, FCC, RoHS |
| Условия эксплуатации | от +5°C до +40°C, влажность 20–85% |
| Условия хранения | от -10°C до +60°C, влажность до 95% |
Часто задаваемые вопросы
Для каких материалов подходит этот отрезной модуль?
Оптимален для тканевых Care Label: полиэстер, нейлон, сатин, хлопок, смесовые ткани. Также режет тонкие пластиковые и бумажные этикетки толщиной до 0,5 мм.
С какими принтерами TSC совместим модуль?
Только с серией MH241 и MH241T. Для других моделей (например, TTP-244) требуется другой адаптер.
Как часто нужно менять лезвие?
Ресурс до 1 000 000 резов (при стандартных тканях). При частой резке грубых материалов (например, деним) ресурс может снизиться до 500 000 резов.
Сложно ли заменить лезвие самостоятельно?
Нет. Лезвие фиксируется одним винтом, замена занимает 1–2 минуты. В комплекте идёт инструкция.
Поддерживает ли модуль частичный рез (перфорацию)?
Да, через настройки в драйвере TSC Console или команду TSPL можно задать глубину реза (частичный надрез).
Можно ли использовать модуль с другими риббонами?
Да, но для тканевых этикеток рекомендуется использовать воск-смоляные или смоляные риббоны (TSC R6100/R8100) для стойкости к стирке.
Требуется ли дополнительное питание?
Нет, модуль питается от принтера (24 В) через штатный разъём. Дополнительный блок питания не нужен.
Какая скорость резки в реальных условиях?
В среднем 300–450 мм/с в зависимости от сложности материала и длины отреза. Максимальная 500 мм/с достигается на простых тканях.
Где можно посмотреть видео установки и настройки?
На официальном сайте TSC в разделе поддержки для серии MH241 (видеоинструкции и руководства).
Какая гарантия на модуль?
12 месяцев. Гарантия распространяется на дефекты производства, не включает износ лезвия (расходный материал).
