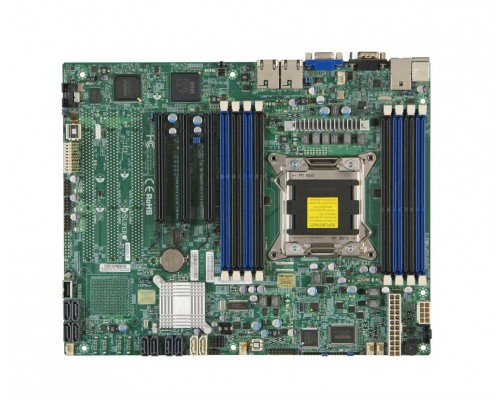

Системная плата серверная Supermicro X9SRi-F (артикул 1S9X9SRIF) — профессиональная материнская плата форм-фактора ATX на базе чипсета Intel C602 с сокетом LGA 2011. Поддерживает процессоры Intel Xeon E5-1600/2600 v1/v2 и Core i7-39xx/49xx, до 256 ГБ оперативной памяти DDR3 ECC, два гигабитных сетевых контроллера Intel 82574L и встроенное управление IPMI 2.0 с KVM-over-IP. Оптимальное решение для серверов начального и среднего уровня, рабочих станций, систем виртуализации и хранения данных.
Высокая производительность и надёжность
Плата построена на проверенном чипсете Intel C602, обеспечивающем стабильную работу с процессорами архитектуры Sandy Bridge и Ivy Bridge EP. Восемь слотов DDR3 позволяют установить до 256 ГБ регистровой памяти с коррекцией ошибок (ECC), что критически важно для серверных задач.
Поддержка мощных процессоров
- Intel Xeon E5-2600 v1/v2 — до 12 ядер, поддержка Intel Hyper-Threading, Turbo Boost.
- Intel Xeon E5-1600 v1/v2 — однопроцессорные решения с высокой частотой.
- Core i7-39xx/49xx — для высокопроизводительных рабочих станций.
Слоты расширения PCI-E 3.0
- 2 x PCI-E 3.0 x16 — для видеокарт, контроллеров NVMe или сетевых адаптеров.
- 1 x PCI-E 3.0 x8 (в слоте x16) — дополнительный скоростной слот.
- 1 x PCI-E 2.0 x4 (в слоте x8) — для периферии.
- Все слоты поддерживают горячую замену (PCIe Hot Plug).
Управление и безопасность сети
Встроенная система управления IPMI 2.0 с KVM-over-IP позволяет полностью удалённо администрировать сервер: включать/выключать питание, устанавливать ОС, отслеживать температуру и напряжение.
Инструменты управления
- IPMI 2.0 — веб-интерфейс, CLI, поддержка RMCP+.
- KVM-over-IP — удалённый рабочий стол без установки дополнительного ПО.
- Virtual Media — монтирование ISO-образов по сети.
- SMASH CLP — командная строка для автоматизации.
Аппаратная безопасность
- TPM (Trusted Platform Module) — разъём для модуля аппаратного шифрования.
- Поддержка Intel TXT — технология доверенного выполнения.
- Защита BIOS — двойная прошивка (BIOS Redundancy) для восстановления после сбоя.
Сетевые возможности
Два независимых контроллера Intel 82574L Gigabit Ethernet обеспечивают пропускную способность до 2 Гбит/с с поддержкой VLAN, Link Aggregation и Jumbo Frames.
Дополнительные возможности и протоколы
Поддержка RAID
Встроенный контроллер Intel C602 поддерживает уровни RAID 0, 1, 5, 10 для SATA-накопителей (2 порта SATA III, 4 порта SATA II). Для продвинутых конфигураций предусмотрены слоты под контроллеры HBА (LSI, Adaptec).
USB 3.0 и 2.0
На задней панели: 2 порта USB 3.0 (5 Гбит/с) и 4 порта USB 2.0. Внутренние разъёмы: 2 порта USB 2.0 для передней панели корпуса или специализированных устройств.
Видеоядро Aspeed AST2300
Встроенный видеоконтроллер обеспечивает базовый вывод изображения через VGA, а также работу удалённой консоли через IPMI.
Совместимое оборудование и аксессуары
Для сборки сервера на базе Supermicro X9SRi-F рекомендуется использовать следующие компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Процессоры | Intel Xeon E5-2603 v2 – E5-2697 v2, Xeon E5-1603 – E5-1680 v2, Core i7-3930K – 4960X | TDP до 130 Вт; обязательно наличие системы охлаждения LGA2011 |
| Оперативная память | DDR3 ECC Registered (RDIMM) 1066/1333/1600 МГц; до 256 ГБ (8×32 ГБ) | Unbuffered ECC также подходит, но объём ограничен |
| Блок питания | ATX или EPS12V мощностью от 500 Вт (рекомендуется 80+ Gold) | Подключение: 24-pin ATX + 8-pin EPS12V |
| Кулер для процессора | Supermicro SNK-P0046P, Noctua NH-U12DX i4, Thermalright Silver Arrow SB-E | Для процессоров LGA2011 ширина от 120 мм |
| Корпус | Любой ATX-корпус с возможностью установки серверных плат (стойка или tower) | Рекомендуются корпуса Supermicro SC серий |
| Модуль TPM | Supermicro AOM-TPM-9670V, AOM-TPM-9671V | Для включения BitLocker и других криптофункций |
Аналоги Supermicro X9SRi-F
Если эта модель недоступна или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Supermicro | X9SRL-F | Форм-фактор ATX, 8 слотов DDR3, аналогичный чипсет, но без поддержки USB 3.0 на задней панели |
| Supermicro | X9DAi | Два сокета LGA2011, больше слотов для ECC, IPMI, но требуется E-ATX корпус |
| Asus | Z9PA-D8 | Два сокета LGA2011, 8 слотов DDR3, IPMI, но более высокая цена и требование к охлаждению |
| Gigabyte | GA-7PESH2 | Два сокета LGA2011, 16 слотов DDR3, два гигабитных порта, поддержка SAS |
| Intel | Intel S2600CP2 | Два сокета LGA2011, 12 слотов DDR3, 2x Gigabit, IPMI, но больше размер (CBB) |
Рекомендация: Если требуется однопроцессорная плата с балансом цены и функций, X9SRi-F остаётся лучшим выбором. Для двухпроцессорных конфигураций смотрите Supermicro X9DAi или Intel S2600CP2.
Кому подойдёт Supermicro X9SRi-F
Рекомендуется, если вам нужно:
- Собрать надёжный сервер для офиса, биллинга, 1С или файлового хранилища.
- Создать рабочую станцию для рендеринга или вычислений (Xeon E5-2687W v2).
- Использовать удалённое управление (IPMI) в дата-центре или колокации.
- Установить до 256 ГБ оперативной памяти ECC.
- Подключить несколько видеокарт или контроллеров (2 x16 + x8).
Вероятно, не подойдёт, если:
- Вам нужен домашний компьютер для игр — нет современных аудио-чипов, только VGA.
- Требуется поддержка NVMe из коробки (нужен адаптер PCI-E).
- Вы планируете установить процессор Skylake или новее (LGA1151/1200).
- Объём памяти 128 ГБ для вас избыточен, а IPMI не используется.
Конструкция и условия эксплуатации
Форм-фактор ATX
Размеры платы 305?244 мм — стандартный ATX. Крепление в любом ATX-корпусе или серверной стойке с помощью 9 отверстий.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +45°C
- Хранение: от -20°C до +70°C
- Влажность: 10–90% (без конденсата) при работе, до 95% при хранении
Плата предназначена для круглосуточной работы в серверных помещениях с контролем микроклимата.
Технические характеристики
| Модель | Supermicro X9SRi-F |
| Артикул | 1S9X9SRIF |
| Сокет процессора | LGA 2011 |
| Чипсет | Intel C602 |
| Форм-фактор | ATX (305?244 мм) |
| Поддержка процессоров | Intel Xeon E5-1600/2600 v1/v2, Core i7-39xx/49xx |
| Количество слотов памяти | 8 |
| Тип памяти | DDR3 SDRAM (ECC Registered, Unbuffered ECC) |
| Максимальный объем памяти | 256 ГБ |
| Слоты расширения | 2 x PCI-E 3.0 x16, 1 x PCI-E 3.0 x8 (в слоте x16), 1 x PCI-E 2.0 x4 (в слоте x8) |
| Контроллер SATA | 2 x SATA III (6 Гбит/с), 4 x SATA II (3 Гбит/с) |
| Сетевые контроллеры | 2 x Gigabit Ethernet (Intel 82574L) |
| Видеоконтроллер | Aspeed AST2300 |
| Интерфейсы задней панели | 2 x USB 3.0, 4 x USB 2.0, 1 x VGA, 2 x RJ-45 |
| Внутренние разъемы | 2 x USB 2.0 (гребенка), 1 x TPM, 1 x COM |
| Поддержка RAID | 0, 1, 5, 10 (Intel C602) |
| Управление | IPMI 2.0 с KVM-over-IP, Virtual Media, SMASH CLP |
| Гарантия | 1 год (может быть расширена) |
| Тип питания | 24-pin ATX + 8-pin EPS12V |
| Производитель | Supermicro |
Часто задаваемые вопросы
Какие процессоры поддерживает X9SRi-F?
Поддерживаются все процессоры для сокета LGA2011: Intel Xeon E5-1600/2600 v1 (Sandy Bridge) и v2 (Ivy Bridge), а также Core i7-39xx/49xx. Не поддерживаются Xeon E5-2600 v3/v4 (LGA2011-3).
Можно ли использовать обычную (не ECC) память?
Официально поддерживается только ECC-память (Registered или Unbuffered). Unbuffered ECC модули требуют проверки совместимости, обычная не-ECC память работать не будет.
Есть ли встроенный видеоадаптер?
Да, Aspeed AST2300 с выводом через VGA. Он используется для начальной загрузки, настройки BIOS и удалённого KVM. Для трёхмерной графики нужна дискретная видеокарта в слот PCI-E x16.
Как настроить IPMI удалённо?
Первоначально IPMI получает IP по DHCP. Войдите в BIOS или используйте Supermicro IPMICfg для статического назначения. Веб-интерфейс доступен по порту 80. Логин по умолчанию: ADMIN, пароль: ADMIN (рекомендуется сменить).
Сколько слотов PCI-E доступно?
Четыре: два полноразмерных PCI-E 3.0 x16, один PCI-E 3.0 x8 (физически x16) и один PCI-E 2.0 x4 (физически x8). Итого x16+x16+x8+x4.
Поддержка NVMe накопителей?
Напрямую — нет, так как чипсет C602 не имеет встроенных линий PCI-E для M.2. NVMe SSD можно установить через адаптер в слот PCI-E x16 или x8. Загрузка с такого диска возможна при наличии UEFI.
Какой блок питания подойдёт?
Стандартный ATX с 24-pin и дополнительным 8-pin EPS12V для процессора. Рекомендуемая мощность от 500 Вт (зависит от TDP процессора и количества периферии).
Какие операционные системы совместимы?
Windows Server 2012/2016, Windows 10, Linux (RHEL, CentOS, Ubuntu, Debian), FreeBSD, ESXi 6.5 и новее. Драйверы доступны на сайте Supermicro.
Есть ли поддержка TPM?
Да, на плате есть разъём для модуля TPM (Trusted Platform Module) версии 1.2/2.0. Это позволяет включить BitLocker, защитить ключи шифрования.
Можно ли использовать эту плату в игровом ПК?
Технически да, но она не предназначена для игр: нет аудио-чипа, только базовое видео, охлаждение должно быть активное. Лучше рассмотреть обычную consumer-плату на LGA2011.
