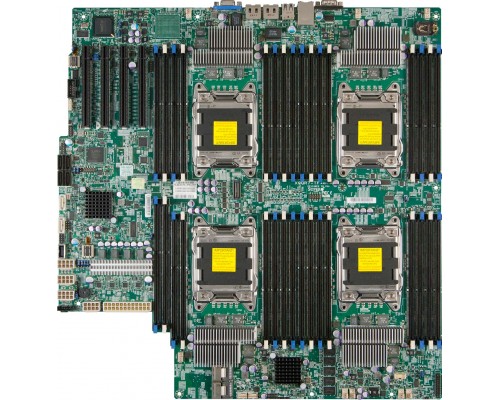

Supermicro X9QR7-TF+ (код товара: 1S9X9QR7TFPLUS) — серверная системная плата форм-фактора Proprietary на базе чипсета Intel C602 с четырьмя сокетами Socket-2011. Поддерживает до 32 модулей DDR3 SDRAM, 2 встроенных 10-гигабитных порта Ethernet и широкий набор интерфейсов хранения данных (SATA II, SATA III, SAS). Плата предназначена для высокопроизводительных вычислительных систем, серверов виртуализации и баз данных, требующих максимальной вычислительной плотности и надёжности.
Максимальная вычислительная мощность и масштабируемость
Четыре процессора Intel Xeon E5-2600 v2/v1 (Socket-2011) в сочетании с 32 слотами DDR3 обеспечивают огромную производительность для самых требовательных задач. Плата поддерживает до 512 ГБ ОЗУ (при использовании модулей 16 ГБ) с частотой системной шины 8000 МГц.
4 x Socket-2011 и чипсет Intel C602
- Четыре процессора — до 48 физических ядер (12 ядер на CPU).
- Поддержка Intel Xeon E5-2600 v2 (Ivy Bridge) и v1 (Sandy Bridge) с TDP до 130 Вт.
- Чипсет Intel C602 — обеспечивает до 40 линий PCIe 3.0, встроенный контроллер SAS 2.0 и поддержку RAID 0/1/10.
32 слота DDR3 SDRAM
- Тип памяти: DDR3 ECC Registered (RDIMM) / Load Reduced (LRDIMM).
- Максимальный объём: до 512 ГБ (16× 32 ГБ LRDIMM).
- 8 каналов на каждый процессор — оптимальная пропускная способность.
Встроенные 10GbE и удалённое управление
Для современных центров обработки данных требуется высокая пропускная способность сети. Плата оснащена двумя портами 10 Gigabit Ethernet и выделенным контроллером управления.
2 порта 10GbE
- Два встроенных 10-гигабитных порта на базе контроллера Intel X540. Поддержка iSCSI, VLAN, агрегации каналов.
- Скорость 10 Гбит/с на каждый порт — идеально для подключения к高速 сетям хранения данных и ядру сети.
Удалённое управление IPMI 2.0
- Выделенный контроллер ASPEED AST2300 с интерфейсом IPMI 2.0 и KVM over IP.
- Полный контроль — мониторинг температуры, напряжения, вентиляторов, удалённое включение/выключение, переустановка ОС.
Гибкая подсистема хранения и слоты расширения
Плата X9QR7-TF+ предоставляет широкие возможности для подключения накопителей и карт расширения.
Интерфейсы хранения данных
- SATA III (6 Гбит/с) — 2 порта от чипсета.
- SATA II (3 Гбит/с) — 4 порта от чипсета.
- SAS 2.0 (6 Гбит/с) — 8 портов от встроенного контроллера LSI 2308 (поддержка RAID 0/1/10).
Слоты расширения
- 4 слота PCI Express 3.0 x16 — для мощных GPU, сетевых карт или NVMe SSD (через адаптеры).
- 2 слота PCI Express 3.0 x8 — для дополнительных контроллеров хранения или сетевых карт.
- Поддержка full-height, full-length карт.
Совместимые процессоры, память и аксессуары
Для достижения максимальной производительности используйте сертифицированные компоненты Supermicro. Ниже приведены основные группы совместимого оборудования.
| Тип компонента | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Процессоры | Intel Xeon E5-2697 v2 (12C, 130W), E5-2680 v2 (10C, 115W), E5-2670 (8C, 115W) и другие E5-2600 v2/v1 | Все процессоры с Socket-2011, TDP до 130 Вт |
| Оперативная память | DDR3 ECC Registered (RDIMM) или Load Reduced (LRDIMM) 1066/1333/1600/1866 МГц, объём до 16 ГБ на слот | Максимум 512 ГБ (32× 16 ГБ RDIMM) |
| Дисковые накопители | 2.5" или 3.5" SATA III / SAS 2.0 (HDD, SSD) | Поддерживаются горячая замена и RAID 0/1/10 |
| Блок питания | Один или два модуля 1200–1600 Вт (рекомендуется Supermicro PWS-1K21A-1R) | Конфигурация 1+1 резерв, разъём 24+8+8 pin |
| Кулеры для процессоров | Только серверные радиаторы под Socket-2011 (Supermicro SNK-P0046P4, SNK-P0050AP4) | Обязательно для четырёх CPU |
Аналоги Supermicro X9QR7-TF+
Если модель X9QR7-TF+ недоступна или требуется сравнение с другими четырёхпроцессорными платами, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Supermicro | X9QR7-TF+ (данная модель) | Эталон: 4× Socket-2011, 32× DDR3, 2× 10GbE, 4× PCIe 3.0 x16 |
| Supermicro | X9QRi-TF+ | Аналогична X9QR7-TF+, но с 4× 1GbE вместо 10GbE; стоимость ниже. |
| ASUS | Z9PE-D16 WS | 2× Socket-2011, 16× DDR3, 2× 10GbE, меньше слотов памяти, форм-фактор SSI EEB. |
| Gigabyte | GA-7PESH4 | 4× Socket-2011, 48× DDR3 (больше слотов), 2× 1GbE, форм-фактор Proprietary. |
| ASRock Rack | EP2C612D16C-4L | 2× Socket-2011, 16× DDR4, 4× 1GbE, более современная платформа, но меньше сокетов. |
Рекомендация: Если требуется максимальное количество слотов памяти и портов 10GbE из коробки, X9QR7-TF+ остаётся одним из лучших выборов среди четырёхпроцессорных плат на DDR3.
Кому подойдёт Supermicro X9QR7-TF+
Рекомендуется, если вам нужно:
- Построить высокопроизводительный сервер для виртуализации (VMware, Hyper-V) с 4-мя CPU.
- Запускать ресурсоёмкие базы данных (SQL, Oracle) с большим объёмом ОЗУ.
- Создать вычислительный кластер для научных расчётов или рендеринга.
- Использовать 10-гигабитные сети без установки дополнительных карт.
- Подключить до 8 дисков SAS/SATA с аппаратным RAID 0/1/10.
Вероятно, не подойдёт, если:
- Вам нужна однопроцессорная плата для рабочей станции — избыточно и дорого.
- Требуется компактный форм-фактор (ATX, MicroATX).
- Не хватает слотов DDR4 — данная плата работает только с DDR3.
- Бюджет ограничен — четырёхпроцессорные решения стоят значительно дороже двухпроцессорных.
- Нужна поддержка NVMe встроенными средствами (требуется адаптер PCIe).
Конструкция и условия эксплуатации
Форм-фактор Proprietary
Плата имеет нестандартные размеры (422× 355 мм) и предназначена для установки в серверные корпуса Supermicro (например, SC847, SC846, SC836). Крепление на 6 точках.
Рабочие условия
- Температура эксплуатации: от +5°C до +40°C
- Температура хранения: от -20°C до +60°C
- Относительная влажность: 8–90% (без конденсата)
Для обеспечения надёжного охлаждения требуется установка 4-х процессорных кулеров с высоким воздушным потоком и эффективная вентиляция корпуса.
Технические характеристики
| Модель | Supermicro X9QR7-TF+ |
| Артикул (код товара) | 1S9X9QR7TFPLUS |
| Код производителя | X9QR7-TF+ |
| Сокет | 4 × Socket-2011 (LGA2011) |
| Чипсет | Intel C602 |
| Частота системной шины | 8000 МГц (QPI) |
| Слоты оперативной памяти | 32 × DDR3 (8 каналов на CPU) |
| Тип памяти | DDR3 SDRAM ECC Registered / LRDIMM |
| Максимальный объём ОЗУ | 512 ГБ (32× 16 ГБ RDIMM) |
| Встроенное графическое ядро | VGA (ASPEED AST2300) |
| Сетевой контроллер | 2 × Intel X540 10Gbit LAN |
| Интерфейсы хранения данных | SATA II (4), SATA III (2), SAS 2.0 (8) |
| Контроллер SAS | LSI 2308 (RAID 0/1/10) |
| Слоты расширения | 4 × PCIe 3.0 x16, 2 × PCIe 3.0 x8 |
| Форм-фактор | Proprietary (422× 355 мм) |
| Управление | IPMI 2.0 (KVM over IP, виртуальные носители) |
| Разъёмы питания | 24-pin ATX + 8-pin + 8-pin (12V) |
| Производитель | Supermicro |
Часто задаваемые вопросы
Какие процессоры поддерживает X9QR7-TF+?
Все процессоры Intel Xeon E5-2600 v2 (Ivy Bridge) и v1 (Sandy Bridge) в исполнении Socket-2011 с TDP до 130 Вт. Рекомендуются модели E5-2697 v2, E5-2680 v2, E5-2670.
Какой тип памяти и максимальный объём?
DDR3 ECC Registered (RDIMM) или Load Reduced (LRDIMM) частотами 1600/1866 МГц. До 512 ГБ при использовании 16-гигабайтных модулей (32 слота).
Сколько слотов PCIe 3.0 доступно?
6 слотов: 4 полноценных x16 (механически и электрически) и 2 x8. Все соответствуют стандарту PCI Express 3.0.
Поддерживает ли плата SAS и какой RAID?
Да, встроенный контроллер LSI 2308 предоставляет 8 портов SAS 2.0 (6 Гбит/с) с поддержкой RAID 0, 1, 10 (Software RAID). Также доступны SATA III (2 порта) и SATA II (4 порта).
Как управлять платой удалённо?
Через встроенный IPMI 2.0 с выделенным портом RJ45 (ASPEED AST2300). Доступен веб-интерфейс, KVM over IP, монтирование ISO-образов.
Какой форм-фактор у X9QR7-TF+?
Proprietary — нестандартный размер 422× 355 мм. Плата предназначена для корпусов Supermicro серий SC847, SC846, SC836.
Нужен ли специальный блок питания?
Рекомендуется блок питания ATX с поддержкой 24+8+8 pin (EPS12V) мощностью от 1200 Вт. Для резервирования можно использовать два блока.
Можно ли установить 4 процессора с разной частотой?
Да, но система будет работать на частоте самого медленного процессора. Рекомендуется устанавливать одинаковые модели CPU для максимальной производительности.
Поддерживает ли плата операционную систему Windows Server?
Да, поддерживаются Windows Server 2012/2016/2019, а также все дистрибутивы Linux (RHEL, CentOS, Ubuntu). Драйверы доступны на сайте Supermicro.
Есть ли на плате встроенное видео?
Да, ASPEED AST2300 с выходом VGA. Подходит для установки ОС и управления через IPMI.
