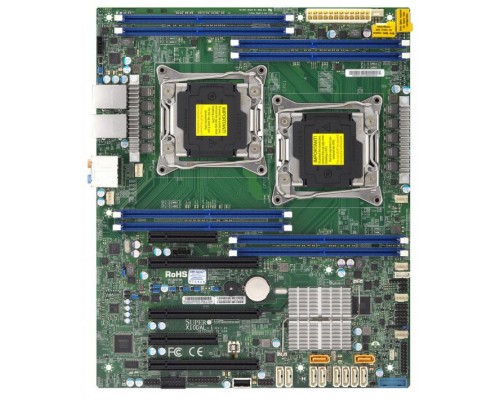

Supermicro MBD-X10DAL-i-O — профессиональная системная плата форм-фактора ATX на базе чипсета Intel C612 с двумя сокетами LGA 2011-3. Предназначена для построения мощных рабочих станций и серверов начального уровня. Поддерживает до 512 ГБ оперативной памяти DDR4 ECC, два процессора Intel Xeon E5-2600 v3/v4, 10 портов SATA 6 Гбит/с и четыре слота PCI-E 3.0 x8. Оснащена интегрированным управлением IPMI 2.0 с выделенным LAN-портом для удаленного мониторинга и администрирования. Идеальное решение для задач, требующих высокой вычислительной мощности и надёжности: рендеринг, виртуализация, базы данных, научные расчёты.
Высокая производительность и гибкость расширения
Плата построена на чипсете Intel C612, обеспечивающем стабильную работу двух процессоров Intel Xeon E5-2600 v3/v4 (до 28 ядер каждый). Восемь слотов DDR4 DIMM поддерживают память объёмом до 512 ГБ (RDIMM/LRDIMM) с частотой до 2400 МГц, что идеально для ресурсоёмких приложений.
Слоты расширения PCI-E 3.0
- 4 x PCI-E 3.0 x8 — для установки графических ускорителей, RAID-контроллеров, сетевых карт 10 Гбит/с и NVMe SSD.
- Гибкая конфигурация — слоты работают в режимах x8 или x4 в зависимости от установленных процессоров.
- Поддержка 2-way SLI/CrossFire — позволяет собрать мощную графическую станцию (при установке двух видеокарт).
Сеть и управление
Два гигабитных порта Intel i210 обеспечивают надёжное сетевое подключение. Выделенный порт IPMI 2.0 с отдельным LAN-разъёмом даёт возможность полноценного удалённого управления: перезагрузка, мониторинг температуры, обновление BIOS, установка ОС через виртуальные носители.
Управление и безопасность системы
Плата Supermicro X10DAL-i-O предоставляет расширенные возможности для администрирования и защиты данных.
Инструменты управления
- IPMI 2.0 — доступ через веб-интерфейс, CLI, Redfish API.
- Supermicro Server Manager (SSM) — централизованное управление парком серверов.
- Supermicro Update Manager (SUM) — удалённое обновление прошивок.
Функции защиты
- TPM (Trusted Platform Module) — поддержка модуля TPM 2.0 для шифрования и аутентификации.
- Secure Boot — защита от вредоносного кода при загрузке.
- Аппаратный мониторинг — контроль напряжения, температуры, скорости вентиляторов с автоматической регулировкой.
Gigabit Ethernet с отказоустойчивостью
Два порта Intel i210 поддерживают агрегацию каналов (LACP) для балансировки нагрузки и резервирования.
Дополнительные возможности и контроллеры
Встроенный звук 7.1
Кодек Realtek ALC888 обеспечивает многоканальный звук высокого качества (7.1) с разъёмами на задней панели (Line-in, Line-out, Mic). Это полезно для рабочих станций мультимедиа, мониторинга аудио-систем и инженерных задач.
10 портов SATA 6 Гбит/с
Чипсет Intel C612 предоставляет 10 портов SATA 6Gb/s, поддерживающих RAID 0,1,5,10 (Intel RSTe). Этого достаточно для организации массива из жёстких дисков или SSD с высокой скоростью. Для NVMe доступны конвертеры PCI-E.
5 разъёмов для вентиляторов
Пять 4-pin разъёмов (PWM/Voltage) позволяют подключить корпусные вентиляторы и управлять их скоростью через IPMI или BIOS для оптимального охлаждения и минимизации шума.
Совместимое оборудование и аксессуары
Для полноценной работы Supermicro X10DAL-i-O рекомендуется использовать сертифицированные компоненты, совместимые с сокетом LGA 2011-3 и чипсетом C612. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Процессоры | Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4 (LGA 2011-3) | TDP до 160 Вт, 2-процессорная конфигурация |
| Оперативная память DDR4 | DDR4 ECC RDIMM/LRDIMM 2133/2400 МГц до 512 ГБ | 8 слотов, 4-канальный режим на процессор |
| Видеокарты | Любые PCI-E x16/x8: NVIDIA GeForce RTX, Quadro, AMD Radeon Pro | Для рабочих станций — до 4 карт (с x8-x8-x8-x8) |
| Накопители | 2.5"/3.5" SATA HDD/SSD, NVMe SSD (через переходники), M.2 – через адаптер PCI-E | 10 портов SATA, RAID 0,1,5,10 |
| Блоки питания | ATX / EPS12V мощностью от 500 Вт (зависит от конфигурации) | Обязательно с двумя 8-pin разъёмами CPU |
| Охлаждение | Серверные кулеры для LGA 2011-3 (1U/2U/башни) | При двух CPU – два кулера |
Аналоги Supermicro MBD-X10DAL-i-O
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Supermicro | X10SRA | Один сокет LGA 2011-3, до 512 ГБ DDR4, 7 слотов PCI-E, ATX. Для однопроцессорных рабочих станций. |
| Supermicro | X10SRL-F | Один сокет LGA 2011-3, 8 слотов DDR4 (до 1 ТБ), 2x GbE, IPMI. Серверный вариант. |
| ASUS | Z10PA-D8 | Dual LGA 2011-3, C612, 8x DDR4, 4x PCI-E 3.0, M.2. Похожий функционал, но меньше слотов SATA (8). |
| Gigabyte | MD70-HB0 | Dual LGA 2011-3, C612, 16 слотов DDR4, 2x GbE, IPMI. Для задач с большим объёмом памяти. |
| ASRock | EP2C612 WS | Dual LGA 2011-3, 8x DDR4, 7x PCI-E 3.0, M.2, IPMI. Расширенная конфигурация слотов. |
| Tyan | S7050 (S7050GM2NR) | Dual LGA 2011-3, C612, 16x DDR4, 2x GbE, IPMI. Для корпоративных серверов. |
Рекомендация: При выборе аналога обращайте внимание на количество слотов памяти, наличие IPMI и количество слотов x16/x8. Для рабочих станций с двумя видеокартами предпочтительны модели ASUS Z10PA-D8 или Supermicro X10SRA (однопроцессорная).
Кому подойдёт Supermicro MBD-X10DAL-i-O
Рекомендуется, если вам нужно:
- Собрать мощную рабочую станцию для 3D-моделирования, рендеринга или симуляций.
- Организовать компактный сервер для виртуализации (Hyper-V, VMware, Proxmox).
- Использовать многопоточные расчёты (научные, финансовые, инженерные).
- Удалённо управлять сервером через IPMI (без физического доступа).
- Подключить много накопителей (10 SATA + несколько NVMe через PCI-E).
Вероятно, не подойдёт, если:
- Вам достаточно одного процессора — можно выбрать X10SRA или X10SRL-F дешевле.
- Нужна поддержка памяти RDIMM/LRDIMM до 1 ТБ — тогда смотрите на модели с 16 слотами.
- Вы собираете компактный HTPC или игровую систему — форм-фактор ATX и два сокета избыточны.
- Планируете устанавливать много карт расширения — 4 слота x8 могут быть ограничением (для 3+ видеокарт x16 нужны другие модели).
Конструкция и условия эксплуатации
Форм-фактор ATX
Размеры 305×244 мм (12×9.6 дюймов), стандартное крепление в корпусе ATX. Вес около 680 г. Предусмотрены отверстия для установки в серверные шасси.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C
- Хранение: от -20°C до +70°C
- Влажность: 10% – 90% (без конденсата)
Плата протестирована на совместимость с большинством корпусов ATX и блоками питания с двумя разъёмами EPS12V 8-pin.
Технические характеристики
| Модель | Supermicro MBD-X10DAL-i-O |
| Артикул | 1SRX10DALI |
| Форм-фактор | ATX |
| Сокет | Dual LGA 2011-3 |
| Чипсет | Intel C612 |
| Слоты PCI-E | 4 x PCI-E 3.0 x8 |
| Слоты памяти | 8 x DDR4 DIMM |
| Макс. объем памяти | 512 ГБ (RDIMM/LRDIMM) |
| Тип памяти | DDR4 ECC 2133/2400 МГц |
| Контроллер SATA | 10 x SATA 6Gb/s (Intel C612) |
| RAID | 0,1,5,10 (Intel RSTe) |
| Сетевая карта | 2 x Intel i210 GbE LAN |
| Управление | IPMI 2.0 с выделенным LAN |
| Звук | 7.1 Channel HD Audio (Realtek ALC888) |
| Порты на задней панели | 2 x USB 3.0, 4 x USB 2.0, 2 x RJ-45 (LAN), аудиоразъемы (Line-in, Line-out, Mic) |
| Внутренние разъемы | 2 x USB 3.0 (4 порта), 2 x USB 2.0 (4 порта) |
| Система охлаждения | 5 x 4-pin PWM/Voltage |
| TPM | Разъем для TPM 2.0 (14-pin) |
| Контроллер VGA | Aspeed AST2400 (встроенная графика через IPMI) |
| Размеры (Ш×Г) | 305 × 244 мм (12×9.6 дюйма) |
| Вес нетто | 680 г |
| Монтаж | ATX корпус, 9 крепежных отверстий |
| Диапазон температур при эксплуатации | от 0°C до +40°C |
| Диапазон температур при хранении | от -20°C до +70°C |
| Относительная влажность при эксплуатации | 10–90% (без конденсата) |
| Производитель | Supermicro |
Часто задаваемые вопросы
Какие процессоры поддерживает X10DAL-i-O?
Плата поддерживает два процессора Intel Xeon E5-2600 v3 (Haswell-EP) и v4 (Broadwell-EP) в сокете LGA 2011-3. Также совместимы односокетные процессоры серии E5-1600 v3/v4. Максимальный TDP — 160 Вт на процессор.
Какой максимальный объём и тип памяти?
Максимум 512 ГБ DDR4 ECC RDIMM/LRDIMM с частотой 2133/2400 МГц. 8 слотов, по 4 на каждый процессор (4-канальный режим). Обычная (non-ECC) память не поддерживается.
Работает ли видеокарта в слоте x8?
Да, слоты x8 полностью совместимы с видеокартами PCI-E x16. Для большинства игр и работы видеокарты будут работать в режиме x8, что незначительно снижает производительность (менее 5%). Для многокарточных конфигураций это решение оптимально.
Поддерживает ли плата NVMe?
Нет встроенного слота M.2 NVMe, но через слоты PCI-E 3.0 x8 можно использовать NVMe-адаптеры (например, переходник с M.2 на PCI-E). Плата корректно загружается с NVMe-накопителя при установленном драйвере.
Как настроить удалённое управление IPMI?
Подключите кабель к выделенному порту IPMI (RJ-45), который расположен отдельно от двух основных LAN. IP-адрес по умолчанию — 192.168.1.2 (логин ADMIN, пароль ADMIN). Через веб-интерфейс доступны мониторинг, управление питанием, виртуальные носители и KVM.
Можно ли установить два процессора с разными характеристиками?
Рекомендуется устанавливать идентичные процессоры (одинаковая модель, частота, версия). Допускается использование разных, но производительность и стабильность не гарантируются.
Какие разъёмы для питания процессоров?
Для каждого процессора требуется один 8-pin разъём EPS12V. На плате расположены два разъёма питания (8-pin и 8-pin). Не забудьте подключить оба для стабильной работы.
Есть ли встроенная звуковая карта?
Да, встроенный звук Realtek ALC888 (7.1 каналов). Аудиоразъёмы расположены на задней панели. Для подключения передней панели используйте разъём AAIO на плате.
Какая гарантия на плату?
Официальная гарантия от Supermicro — 1 год (в зависимости от региона). Для продления гарантии доступна опция Supermicro Extended Warranty.
Подходит ли плата для игрового компьютера?
Может использоваться для игр, но это нецелесообразно из-за высокой стоимости материнской платы, двух процессоров Xeon и ECC-памяти. Для игр достаточно обычной потребительской платы с Core i7/i9.
