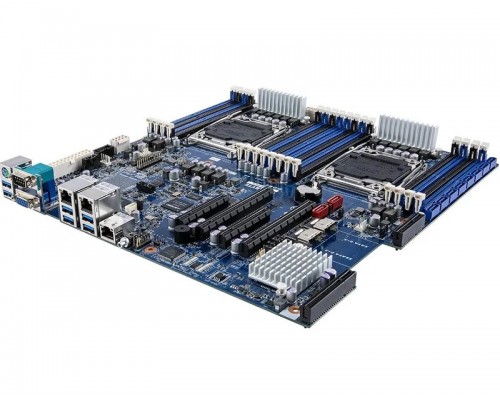

Gigabyte MD60-SC5 (артикул 7Y9MD60SC5NRM7XXX) — профессиональная серверная системная плата форм-фактора SSI EEB на базе чипсета Intel C612. Предназначена для установки двух процессоров Intel Xeon E5-2600 v3/v4 в исполнении LGA 2011-3. Оснащена 16 слотами DDR4 (до 1 ТБ, частота 2133/1866 МГц), двумя встроенными 10-гигабитными портами Intel X550, восемью портами SATA3 и широким набором слотов расширения. Идеальное решение для построения высокопроизводительных серверов, рабочих станций и систем хранения данных.
Архитектура и производительность
Платформа на базе Intel C612 обеспечивает стабильную работу двух процессоров Xeon E5-2600 v3/v4 с поддержкой до 22 ядер каждый. 16 слотов DDR4 позволяют установить до 1 ТБ регистровой памяти (RDIMM/LRDIMM) с частотой 2133 или 1866 МГц.
Два процессорных гнезда LGA 2011-3
- Поддержка Intel Xeon E5-2600 v3/v4 — до 44 логических ядер в двухпроцессорной конфигурации.
- 40 линий PCI Express 3.0 от каждого процессора для слотов расширения.
- Поддержка технологий Intel Hyper-Threading, Turbo Boost и виртуализации VT-x/VT-d.
16 слотов DDR4
- Максимальный объём 1 ТБ — 16 модулей по 64 ГБ LRDIMM.
- Частота до 2133 МГц (поддерживается также 1866 МГц).
- Поддержка ECC — коррекция ошибок памяти для критически важных задач.
Функции управления и мониторинга
Плата оснащена контроллером управления Aspeed AST2400 с поддержкой удалённого мониторинга и управления через IPMI.
Aspeed AST2400
- IPMI 2.0 — полный контроль состояния системы, датчиков температуры, напряжения, вентиляторов.
- Virtual Media over LAN — возможность удалённо монтировать ISO-образы.
- Dedicated LAN — выделенный порт управления (опционально через встроенный контроллер).
Встроенные 10GbE Intel X550
- Два порта 10 Gigabit Ethernet на задней панели.
- Поддержка агрегации каналов, VLAN, iSCSI, FCoE.
- Снижение нагрузки на процессор благодаря аппаратной разгрузке.
Совместимость и расширение
Слоты расширения PCI Express 3.0
- 3 слота PCIe 3.0 x16 — для графических ускорителей, NVMe SSD или сетевых карт.
- 2 слота PCIe 3.0 x8 (физически x16) — для дополнительных контроллеров.
- Общее количество линий PCIe: до 40 от каждого процессора.
Подсистема хранения
- 8 портов SATA3 (6 Гбит/с) — подключение до 8 накопителей.
- Поддержка SATA DOM — 2 порта с питанием для загрузочных дисков.
- Возможность установки NVMe SSD через слоты PCIe.
Внутренние и внешние порты
- Задняя панель: 1x VGA, 2x USB 3.0, 2x RJ-45 (10GbE).
- Внутренние: 2x USB 3.0 (гребёнка), 1x TPM (доверенная платформа).
Совместимые аксессуары и компоненты
Для сборки сервера на базе Gigabyte MD60-SC5 рекомендуется использовать следующее совместимое оборудование:
| Тип компонента | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Процессоры Intel Xeon | Intel Xeon E5-2680 v4 (14 ядер), E5-2699 v4 (22 ядра), E5-2670 v3 (12 ядер) | Два процессора LGA 2011-3, TDP до 160 Вт |
| Оперативная память DDR4 | Samsung, Hynix, Micron 16/32/64 ГБ RDIMM/LRDIMM, ECC, 2133/1866 МГц | 16 слотов, до 1 ТБ |
| SSD/HDD SATA3 | Western Digital Gold, Seagate Exos, Samsung 870 EVO, Kingston DC500 | 8 портов SATA3, поддержка SATA DOM |
| Графические карты PCIe | NVIDIA Quadro, GeForce (для рабочих станций), NVIDIA Tesla (для вычислений) | 3 слота x16, 2 слота x8 |
| Сетевые карты / адаптеры | Intel X710-DA2 (10GbE), Mellanox ConnectX-3 (40GbE) | Встроенные 10GbE Intel X550 базовый вариант |
| Охлаждение кулеры | Thermalright HR-18, Dynatron R24 (серверные 2U/4U) | Крепления для LGA 2011 Square |
Аналоги и альтернативы Gigabyte MD60-SC5
Если модель отсутствует или требуется сравнение, рассмотрите следующие серверные платы со схожими характеристиками:
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Supermicro | X10DRi-T | 2x LGA 2011-3, Intel C612, 16x DDR4, 2x 10GbE (Intel X540), форм-фактор E-ATX |
| Asus | Z10PE-D16 WS | 2x LGA 2011-3, Intel C612, 16x DDR4, 2x Gigabit LAN, 7x PCIe 3.0 x16, форм-фактор SSI EEB |
| ASRock Rack | EP2C612D16-2T | 2x LGA 2011-3, Intel C612, 16x DDR4, 2x 10GbE (Intel X550-AT2), 7x PCIe 3.0 x16 |
| Gigabyte | MD70-HB0 | Предыдущее поколение, 2x LGA 2011, Intel C602, DDR3, но без встроенных 10GbE |
| Supermicro | X11DPi-NT | 2x LGA 3647 (Xeon Scalable), DDR4, 2x 10GbE, более современная платформа, другой сокет |
Рекомендация: Для проектов, требующих максимального количества линий PCIe и поддержки двух процессоров Xeon E5, MD60-SC5 является сбалансированным решением. Если нужна поддержка более новых процессоров — обратите внимание на Supermicro X11DPi-NT.
Кому подойдёт Gigabyte MD60-SC5
Рекомендуется, если вам нужно:
- Собрать сервер для виртуализации (VMware, Hyper-V, Proxmox) с большим количеством ядер и ОЗУ.
- Построить мощную рабочую станцию для рендеринга, САПР или научных расчётов.
- Организовать систему хранения данных (NAS/SAN) с 8+ дисками SATA.
- Использовать два 10GbE порта для быстрой сети без установки дополнительных карт.
- Получить надёжную серверную плату с IPMI для удалённого управления.
Вероятно, не подойдёт, если:
- Требуется поддержка одного процессора — есть более дешёвые однопроцессорные платы (C232/C236).
- Необходимы процессоры Intel Xeon Scalable (LGA 3647) — смотрите платы на чипсете Intel C620.
- Для использования только со встроенным процессором — рассмотрите SoC платы.
- Ограниченный бюджет — возможно, подойдут платы на базе Intel C602 с DDR3.
Конструкция и условия эксплуатации
Форм-фактор SSI EEB (12" x 13")
Размеры 305 x 330 мм, совместимость с большинством серверных корпусов (4U, 2U с соответствующими креплениями). Многослойный текстолит, усиленные процессорные разъёмы, качественные японские конденсаторы.
Рабочие температуры и охлаждение
- Диапазон эксплуатации: от 0°C до +40°C (окружающая среда).
- Влажность: 20–80% без конденсата.
- Для стабильной работы рекомендуется активное охлаждение корпуса и установка радиаторов на процессоры.
Технические характеристики
| Модель | Gigabyte MD60-SC5 |
| Артикул | 7Y9MD60SC5NRM7XXX |
| Форм-фактор | SSI EEB (12" x 13") |
| Сокет | 2x LGA 2011-3 |
| Поддерживаемые процессоры | 2x Intel Xeon E5-2600 v3/v4 |
| Чипсет | Intel C612 |
| Слоты памяти | 16x DDR4 DIMM |
| Максимальный объём памяти | 1 ТБ (RDIMM/LRDIMM) |
| Поддерживаемая частота памяти | DDR4 2133 / 1866 МГц |
| Поддержка ECC | Да |
| Сетевые контроллеры | 2x 10 Gigabit LAN Intel X550 |
| Слоты расширения | 3x PCIe 3.0 x16, 2x PCIe 3.0 x8 (in x16) |
| Накопители SATA3 | 8x SATA3 6 Гбит/с + 2x SATA DOM power |
| Контроллер управления | Aspeed AST2400 (IPMI 2.0) |
| Порты задней панели | 1x VGA (DB-15), 2x USB 3.0 Type-A, 2x RJ-45 (10GbE) |
| Внутренние разъёмы | 2x USB 3.0 (гребёнка), 1x TPM (14-pin) |
| Питание | 2x 8-pin CPU, 1x 24-pin ATX |
| Гарантия | 36 месяцев |
| Размеры (Ш x Г) | 305 x 330 мм |
| Вес нетто | ~1500 г |
| Производитель | Gigabyte |
Часто задаваемые вопросы
Какие процессоры можно установить на MD60-SC5?
Только Intel Xeon E5-2600 v3 (Haswell-EP) и v4 (Broadwell-EP) с разъёмом LGA 2011-3. Подходят все модели серий 26xx, 16xx (для односокетных конфигураций). Установка Xeon v1/v2 (LGA 2011) невозможна.
Какой максимальный объём оперативной памяти?
До 1 ТБ при использовании 16 модулей LRDIMM объёмом 64 ГБ каждый. Для RDIMM максимальный объём ограничен 512 ГБ (32 ГБ модули). Частота памяти 2133 или 1866 МГц.
Поддерживает ли плата NVMe SSD?
Да, через слоты PCIe 3.0 x16/x8. Вы можете установить NVMe-накопители с адаптерами (M.2 PCIe, U.2) или карты Intel P3600/P4600. Загрузка с NVMe поддерживается.
Сколько портов SATA на плате и какой стандарт?
8 портов SATA3 с пропускной способностью 6 Гбит/с. Дополнительно 2 порта SATA DOM с питанием только для загрузочных дисков (не могут использоваться как обычные SATA).
Для чего нужен контроллер Aspeed AST2400?
Это выделенный контроллер управления (IPMI). Позволяет удалённо включать/выключать сервер, мониторить температуру, напряжение, вентиляторы, переустанавливать ОС по сети (Virtual Media). Работает независимо от процессора.
Можно ли установить в корпус форм-фактора ATX?
Стандартный корпус ATX не подойдёт, так как плата имеет форм-фактор SSI EEB (305 x 330 мм). Требуются корпуса формата E-ATX, SSI EEB (серверные 4U, 2U с поддержкой широких плат).
Какой блок питания рекомендуется?
Для двух процессоров (до 320 Вт в сумме) и PCIe-карт рекомендуется БП мощностью от 800 Вт. Обязательно наличие двух 8-pin разъёмов для процессоров ATX12V.
Поддерживает ли плата TPM?
Да, есть разъём для модуля TPM (14-pin), что позволяет использовать шифрование дисков (BitLocker, LUKS) и другие защищённые функции.
Встроенные 10GbE — это RJ45 или SFP+?
На MD60-SC5 используются порты 10GBase-T (RJ45) на базе контроллера Intel X550. Подходят стандартные патч-корды Cat6a/7. Дальность до 100 м.
Какие кулеры совместимы с LGA 2011-3 на этой плате?
Необходимы крепления для квадратного сокета LGA 2011 Square ILM (80 мм). Подходят серверные радиаторы (Dynatron R24, Thermalright HR-18, Noctua NH-U14S DX). Перед покупкой сверьтесь с совместимостью.
