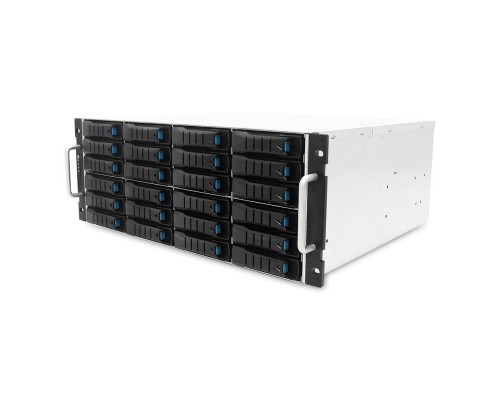

F+tech FPD-13-DE-4K24J45-CTO — корзина расширения дискового пространства (JBOD) в форм-факторе 4U, предназначенная для использования совместно с контроллерами СХД F+ data серии FPD-13-DS или в качестве самостоятельного дискового массива. Оснащена 24 отсеками для 3,5-дюймовых дисков SATA/SAS, поддерживает горячую замену, резервируемые блоки питания (2×550 Вт) и модули вентиляторов. Интерфейс подключения — Mini SAS HD (до 8 внешних портов), что позволяет строить высокопроизводительные системы хранения с возможностью расширения.
Масштабируемое дисковое пространство
JBOD обеспечивает плотное размещение 24 дисков LFF (3,5") на 4U с полной поддержкой горячей замены. Благодаря использованию до двух встроенных экспандеров и до 8 портов Mini SAS HD, система легко масштабируется при подключении к внешнему контроллеру СХД или серверу.
24 отсека для дисков LFF (3,5")
- Единая корзина для SATA и SAS накопителей любого производителя.
- Индикаторы состояния каждого диска (активность, ошибка).
- Горячее подключение — замена накопителей без остановки системы.
Интерфейс Mini SAS HD (до 8 внешних портов)
Каждый из 8 портов обеспечивает скорость 12 Гбит/с (SAS 3.0). Используйте один или несколько каналов для подключения к RAID-контроллеру, HBA или внешней СХД.
Управление и мониторинг
Встроенный контроллер управления (выделенный порт) позволяет удалённо отслеживать состояние дисков, блоков питания и вентиляторов. Поддерживаются протоколы SNMP, Web-интерфейс и CLI.
Инструменты управления
- Web-интерфейс — полный обзор состояния системы.
- CLI — настройка параметров и диагностика.
- SNMP v2/v3 — интеграция в систему мониторинга (Zabbix, Nagios).
- Email-уведомления о сбоях или замене компонентов.
Диагностика без остановки работы
Контроллер фиксирует все события и позволяет просмотреть логи. Светодиодная панель на передней и задней сторонах корпуса указывает на неисправности.
Экспандеры и масштабирование
Двойные экспандеры SAS
Установка до двух экспандеров обеспечивает отказоустойчивое соединение с контроллером и возможность каскадирования нескольких полок.
Резервирование блоков питания и вентиляторов
Два блока питания по 550 Вт работают в режиме активного резерва (1+1). Четыре вентилятора с возможностью горячей замены гарантируют охлаждение даже при выходе из строя одного из них.
Горячая замена дисков
Каждый диск устанавливается в съёмную салазку. Замена производится без отключения питания и простоев системы.
Управление энергопотреблением
Поддержка режимов энергосбережения при низкой активности и выбор приоритетов охлаждения через контроллер управления.
Совместимое оборудование и аксессуары
Для корректной работы FPD-13-DE-4K24J45-CTO рекомендуется использовать сертифицированные компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Жёсткие диски SATA 3,5" | Seagate Exos, WD Gold, Toshiba MG для использования в JBOD (до 22 ТБ) | Поддержка горячей замены |
| Жёсткие диски SAS 3,5" | Seagate Exos SAS, WD Gold SAS, HUAWEI (12 Гбит/с) | Рекомендованы для высокой производительности |
| Кабели Mini SAS HD | SFF-8644 на SFF-8644 (0.5–5 м), сторонние производители (3M, Amphenol) | Для подключения к HBA или контроллеру СХД |
| HBA / RAID-контроллер | Broadcom 9500-16i, HighPoint RocketU, совместимые с SAS 3.0 | Обеспечивают полную скорость 12 Гбит/с |
| Сетевые адаптеры (для управления) | Встроенный порт управления (RJ-45 1GbE) | Выделенный порт для управления |
Аналоги F+tech FPD-13-DE-4K24J45-CTO
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Dell EMC | PowerVault ME4012 | 12 отсеков (меньше), 2U, поддержка SAS/SATA, опциональные экспандеры. Меньшая плотность. |
| HPE | HPE D3610 | 24 отсека 3.5", 4U, SAS 3.0, поддержка двойных экспандеров. Схожая функциональность. |
| NetApp | NetApp DS4246 | 24 отсека, 4U, SAS 3.0, поддержка IOM-модулей. Широко используется в системах NetApp. |
| Supermicro | SC847E16-RJBOD1 | 24 отсека, 4U, c двойным экспандером, блоки питания 1+1. Бюджетный вариант. |
| Huawei | Huawei 2600T | 24 диска 3.5", 4U, SAS 3.0, резервирование. Часто используется в корпоративных ЦОД. |
Рекомендация: При выборе аналога обращайте внимание на количество внешних портов SAS, возможность горячей замены блоков питания и наличие встроенного контроллера управления. Для глубокой интеграции с системами F+ data оптимальным решением остаётся оригинальная модель F+tech.
Кому подойдёт F+tech FPD-13-DE-4K24J45-CTO
Рекомендуется, если вам нужно:
- Расширить ёмкость СХД F+ data или внешнего сервера/контроллера.
- Получить 24 отсека для накопителей в компактном 4U корпусе.
- Использовать резервируемые блоки питания и вентиляторы для надёжности.
- Управлять дисковым пространством через выделенный контроллер (Web/SNMP).
- Горячая замена любого компонента без остановки работы.
Вероятно, не подойдёт, если:
- Требуется компактный 2U форм-фактор (тогда смотрите модели 12–16 дисков).
- Необходима встроенная вычислительная мощность — JBOD не содержит процессора.
- Бюджет ограничен — аналоги от других производителей могут быть дешевле.
- Используются только 2,5-дюймовые диски — данная модель не имеет установочных мест для SFF.
Конструкция и условия эксплуатации
Металлический корпус, 4U
Размеры 438?174,4?385,5 мм, вес около 18 кг без дисков. Крепится в стандартную 19-дюймовую стойку. Передняя панель закрывается дверцей с замком.
Диапазон рабочих температур
- Эксплуатация: от +5°C до +35°C
- Хранение: от -10°C до +60°C
- Влажность: 20–80% (без конденсата) при работе, до 95% при хранении
Подходит для серверных и помещений с контролируемым климатом.
Технические характеристики
| Модель | F+tech FPD-13-DE-4K24J45-CTO |
| Артикул | FPD-13-DE-4K24J45-CTO-T1020 |
| Серия | F+ data FPD-13-DS (совместимость) |
| Форм-фактор | 4U |
| Количество отсеков LFF (3,5") | 24 |
| Количество отсеков SFF (2,5") | 0 |
| Интерфейс подключения | Mini SAS HD (SFF-8644) |
| Макс. количество внешних портов | 8 |
| Макс. количество экспандеров | 2 (встроенных) |
| Контроллер управления | да, выделенный порт |
| Поддержка горячей замены дисков | да |
| Интерфейс дисков | SATA/SAS (до 12 Гбит/с) |
| Количество блоков питания, макс. | 2 |
| Мощность блока питания, макс. | 550 Вт |
| Резервирование блоков питания | да (1+1) |
| Горячая замена блоков питания | да |
| Количество вентиляторов, макс. | 4 |
| Резервирование вентиляторов | да (N+1) |
| Горячая замена вентиляторов | да |
| Габариты (Ш?В?Г) | 438 ? 174,4 ? 385,5 мм |
| Монтаж в стойку | да, 4U |
| Температура эксплуатации | от +5°C до +35°C |
| Температура хранения | от -10°C до +60°C |
| Влажность при эксплуатации | 20–80% (без конденсата) |
| Гарантия | 1 или 3 года (зависит от партии) |
| Производитель | F+tech |
Часто задаваемые вопросы
Какие диски поддерживаются? Только SAS или SATA тоже?
Полностью поддерживаются диски SAS и SATA с интерфейсом 3,5". Горячая замена и определение работают в обоих режимах. Нельзя одновременно в одной полке смешивать SAS и SATA через один экспандер, но это ограничение стандарта — подключите раздельные линии.
Какой максимальный объём хранения?
Максимум ограничен доступными на рынке дисками. На данный момент наибольшая ёмкость одного диска 3,5" составляет 22 ТБ (SAS/SATA), общий объём полки может достигать 528 ТБ (24 x 22 ТБ).
Можно ли подключить эту полку к серверу без отдельного RAID-контроллера?
Да, если в сервере установлен HBA (Host Bus Adapter) с поддержкой SAS 3.0 или встроен контроллер, способный управлять JBOD. Для доступа к дискам потребуется программное управление (например, mdadm, ZFS).
Как управлять полкой удалённо?
Используйте выделенный Ethernet-порт на задней панели: по умолчанию IP-адрес настраивается через DHCP или статически. Доступен Web-интерфейс, CLI через SSH и SNMP.
Сколько времени занимает горячая замена блока питания?
Несколько секунд. Блок питания фиксируется без инструментов, система продолжает работать от второго блока (при условии резервирования). После установки нового блока состояние автоматически восстанавливается.
Поддерживает ли полка уведомления об ошибках?
Да, через контроллер управления можно настроить отправку email-сообщений или SNMP-трапов. Также есть звуковой индикатор (зуммер) при сбое.
Какая гарантия предоставляется на устройство?
Стандартная гарантия — 1 год. Возможно продление до 3 лет при заказе соответствующего сервисного плана.
Можно ли использовать один кабель Mini SAS HD для подключения?
Да, одного порта достаточно для работы с 24 дисками (один экспандер). Для отказоустойчивости рекомендуется подключать два порта к двум разным контроллерам (multipath).
Какова глубина корпуса?
Глубина 385,5 мм — стандартный размер для 4U полок, подходит для большинства серверных стоек глубиной 600–1000 мм.
Совместимость с системами F+ data других серий?
Модель оптимизирована для работы с контроллерами FPD-13-DS. Для использования с другими сериями (например, FPD-12) может потребоваться переходной кабель или адаптер протоколов. Уточните у производителя.
