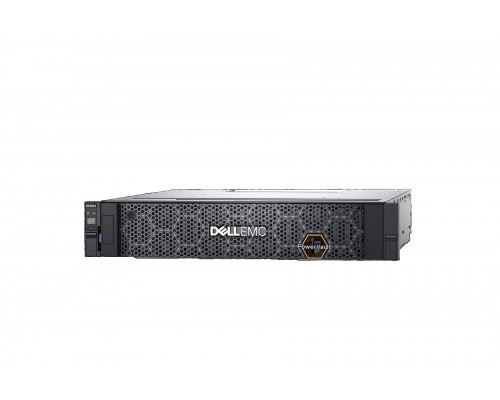

Dell EMC ME5024 Dual Controller (210-BBOO-150) — высокопроизводительная система хранения данных (СХД) корпоративного уровня в форм-факторе 2U с двумя активными контроллерами. Оснащается восемью портами 32Gb Fibre Channel (тип B), 4 трансиверами SFP FC16, двумя накопителями 2.4TB SAS HDD и поддерживает до 24 дисков в полной конфигурации. Обеспечивает пропускную способность до 16 Гбит/с на порт, многопутевой ввод-вывод (MPIO) и централизованное управление через Dell Storage Manager. Идеальное решение для виртуализации, баз данных, средних и крупных предприятий, требующих отказоустойчивого хранения с низкой задержкой.
Максимальная производительность и отказоустойчивость
Архитектура dual‑controller обеспечивает 100% резервирование и балансировку нагрузки. При отказе одного контроллера второй автоматически берёт на себя все операции — без остановки доступа к данным.
8 портов 32Gb Fibre Channel (Type-B)
- 16 Гбит/с на порт — эффективная пропускная способность, реальная скорость 16 Gbps (линейная).
- 4 x SFP FC16 — оптоволоконное подключение на расстояние до 10 км (в зависимости от трансиверов).
- Поддержка MPIO — многопутевой ввод-вывод для повышения пропускной способности и отказоустойчивости.
Два накопителя SAS 2.4TB (начальная конфигурация)
- Два жёстких диска 2.4TB SAS 12Gbps, горячая замена.
- Полка рассчитана на 24 диска (LFF 3.5" или SFF 2.5" с адаптерами).
- Поддержка RAID 0,1,5,6,10,50,60 — выбор оптимального уровня избыточности.
Интеллектуальное управление и мониторинг
Dell Storage Manager (DSM)
- Единая консоль для настройки, мониторинга и обновления прошивок.
- Управление несколькими системами ME серии из одного интерфейса.
- Автоматическое оповещение об отказах и перегрузках.
Протоколы Fibre Channel и SAS
Поддержка FC‑AL, FC‑SW, SAS (12Gb). Совместимость с большинством операционных систем (Windows Server, Linux, VMware, Citrix, Hyper‑V).
Дополнительные возможности и протоколы
Горячая замена дисков и блоков питания
Все компоненты (диски, вентиляторы, блоки питания) заменяются без выключения системы. Два резервированных БП (2x580W) обеспечивают непрерывность работы.
Поддержка SSD‑кэширования (опционально)
Система поддерживает использование твердотельных накопителей SAS/SATA для ускорения часто запрашиваемых данных (опция Read Cache).
Резервированное управление
Каждый контроллер имеет выделенный порт Ethernet 1GbE для управления, а также консольный порт RS‑232.
Совместимое оборудование и аксессуары
Для полноценной эксплуатации Dell ME5024 рекомендуется использовать сертифицированные компоненты Dell и сторонних вендоров.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ 16Gb FC | Dell 0PJPHM (16Gb SW), 0DT9XF (16Gb LW), совместимые Finisar, Broadcom | Для подключения к портам 32Gb FC (обратная совместимость) |
| Жёсткие диски SAS 2.4TB 12Gb/s | Dell 0JRG8P, 0RVF6P (3.5" LFF), Seagate Exos, WD Gold | Полная совместимость с полкой ME5024 |
| Твердотельные накопители SATA/SAS | Dell 0K7P3F (SAS), 0K7P3K (SATA), Samsung PM893 | Для ускорения операций чтения (Read Cache) |
| Кабели Fibre Channel LC‑LC | OM3/OM4 мультимод (50/125 мкм), одномод (9/125 мкм) | Расстояние до 300 м (OM3) / 10 км (SM) |
| Блоки питания (580W AC) | Dell 0RKDJ0, 0N6D1A | Горячая замена, для резервирования |
| Консольный кабель RS‑232 (DB9‑RJ45) | Стандартный (Cisco/Dell совместимый) | Для первоначальной настройки |
Аналоги Dell ME5024 Dual Controller 32Gb FC
Если данная модель недоступна или требуется сравнить с альтернативами, рассмотрите следующие СХД с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Dell | ME5024 (Single Controller) | Тот же корпус, но без резервирования контроллера. Для бюджетных проектов. |
| Dell | PowerVault ME5084 | 2U, 24 диска, контроллеры FC/iSCSI, до 4 портов 32Gb FC, до 16 Гбит/с. |
| HPE | Alletra 4040 | Dual‑controller, NVMe, 25GbE, 32Gb FC, более высокая производительность и цена. |
| NetApp | FAS2750 (AFF C190) | 2U, 24 диска, 25GbE/32Gb FC, система на ONTAP, поддержка NVMe. |
| Hitachi Vantara | VSP G130 | Dual‑controller, 32Gb FC, 24 диска, до 16 Гбит/с, интеграция с Hitachi Ops Center. |
| Lenovo | ThinkSystem DM3000H | 2U, 24 диска, 32Gb FC, резервирование, управление Lenovo XClarity. |
Рекомендация: Если бюджет ограничен, рассмотрите Dell ME5024 с одним контроллером. Для критически важных приложений предпочтительна версия Dual Controller с дополнительными дисками и адаптерами FC.
Кому подойдёт Dell ME5024 Dual Controller
Рекомендуется, если вам нужно:
- Централизованное хранение для виртуальных сред (VMware, Hyper‑V).
- Базы данных с низкой задержкой (MS SQL, Oracle, MySQL).
- Отказоустойчивость за счёт двух активных контроллеров и MPIO.
- Подключение по Fibre Channel 32Gb/16Gb к existing FC‑SAN.
- Гибкое расширение — от 2 до 24 дисков (SAS/SSD).
- Централизованное управление и мониторинг Dell Storage Manager.
Вероятно, не подойдёт, если:
- Вам достаточно одного контроллера и нет требований к резервированию.
- Интерфейс iSCSI (10GbE) предпочтительнее FC — обратите внимание на ME5024 iSCSI.
- Требуется всего 1–2 диска (избыточно) — бюджетнее взять сервер с локальными дисками.
- Ожидается нагрузка более 100 000 IOPS — рассмотрите All‑Flash (ME5084 или HPE Alletra).
Конструкция и условия эксплуатации
Металлический корпус, 2U
Размеры 482,6 × 695,6 × 88,1 мм, вес в базовой комплектации — около 18 кг (с дисками). Устанавливается в стандартную 19-дюймовую стойку. Передняя панель — Bezel (входит в комплект).
Диапазон рабочих температур
- Эксплуатация: от +5°C до +35°C
- Хранение: от -40°C до +60°C
- Относительная влажность при работе: 20% – 80% (без конденсации)
- Влажность при хранении: 10% – 90% (без конденсации)
Устойчива к условиям серверных помещений с контролируемым климатом.
Технические характеристики
| Модель | Dell EMC ME5024 Dual Controller |
| Артикул | 210-BBOO-150 |
| Тип устройства | Система хранения данных (DAS/SAN) |
| Форм-фактор | 2U |
| Контроллеры | 2 (Dual Controller, активный/активный) |
| Интерфейс подключения | 32Gb Fibre Channel (Type‑B) |
| Количество портов Fibre Channel | 8 |
| Скорость передачи данных | 16 Гбит/с на порт (16Gb FC) |
| Тип трансиверов в комплекте | 4x SFP FC16 |
| Накопители в комплекте | 2 x 2.4TB SAS HDD 12Gb/s |
| Максимальное количество дисков | 24 (LFF 3.5" / SFF 2.5" с адаптерами) |
| Поддержка RAID | 0, 1, 5, 6, 10, 50, 60 |
| Горячая замена дисков | Да (все диски) |
| Многопутевой ввод-вывод (MPIO) | Да |
| Управление | Dell Storage Manager, CLI, Web |
| Поддерживаемые протоколы | Fibre Channel (FC‑SW, FC‑AL), SAS (12Gb), SATA (через SAS) |
| Память контроллера (кэш) | 8 GB per controller (16 GB total, DDR4) |
| Функция кэширования | Read / Write, battery‑backed (защита кэша) |
| Блоки питания | 2 x 580W AC (горячая замена, резервирование) |
| Охлаждение | 4 вентилятора (горячая замена) |
| Гарантия | Базовая 3 года (возможно продление) |
| Рабочая температура | +5°C … +35°C |
| Влажность (рабочая) | 20% – 80% (без конденсации) |
| Габариты (ШxГxВ) | 482.6 мм x 695.6 мм x 88.1 мм |
| Вес (макс. конфигурация) | ~22 кг |
| Производитель | Dell EMC |
Часто задаваемые вопросы
В чем разница между ME5024 Dual Controller и Single Controller?
Dual Controller имеет два активных контроллера, обеспечивающих отказоустойчивость и балансировку нагрузки. Single Controller — один контроллер, что снижает стоимость, но не даёт резервирования. В остальном корпус и диски одинаковы.
Какие интерфейсы используются для подключения к серверам?
Основной интерфейс — Fibre Channel 32Gb (Type‑B). В комплекте 4 трансивера SFP FC16, которые работают на скорости 16Gb FC. Можно использовать как 16Gb, так и 8Gb FC (обратная совместимость).
Сколько дисков можно установить в ME5024?
Базовая полка вмещает 24 диска. В комплекте идёт 2 диска 2.4TB SAS. Вы можете установить до 24 накопителей SAS или SATA (через адаптеры) с горячей заменой.
Поддерживает ли ME5024 RAID и какой?
Да, поддерживаются уровни 0, 1, 5, 6, 10, 50, 60. Можно создавать виртуальные диски online без остановки системы.
Как управлять системой?
Через Dell Storage Manager (DSM) — графическая утилита для Windows/Linux. Также доступен Web-интерфейс и CLI. Все средства позволяют настраивать RAID, мониторить производительность и обновлять прошивку.
Какая пропускная способность одного порта FC?
Скорость передачи — 16 Гбит/с (полный дуплекс). Суммарная пропускная способность системы — до 128 Гбит/с (8 портов x 16 Гбит/с).
Можно ли использовать SSD вместо HDD?
Да, система поддерживает твердотельные накопители SAS или SATA. Их можно установить в те же отсеки. Рекомендуется для Read Cache или высоконагруженных БД.
Какие операционные системы совместимы?
Windows Server (2012 R2/2016/2019), Linux (RHEL, SUSE, Ubuntu), VMware vSphere (ESXi 6.5+), Citrix Hypervisor. Полный список в Compatibility Matrix Dell.
Как расширить систему, если не хватает дисков?
Докупите диски SAS 2.4TB или другие совместимые (до 24 шт.). Установите в свободные отсеки. Расширение происходит без перезагрузки (online).
Какая гарантия на Dell ME5024?
Базовая гарантия Dell — 3 года с возможностью продления до 5 лет (ProSupport, Next Business Day). Включает замену вышедших из строя компонентов.
