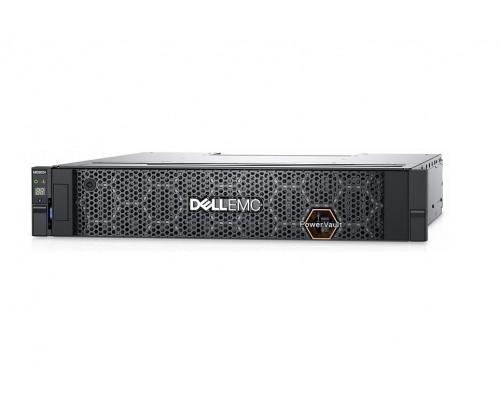

Dell PowerVault ME5024 (210-BBOO-093-000) — высокопроизводительный массив хранения данных (JBOD) начального уровня, предназначенный для серверных сред, виртуализации и резервного копирования. Представляет собой корзину на 24 отсека для жёстких дисков с форм-фактором 2,5 дюйма и интерфейсом SAS 12 Гбит/с. Модель 210-BBOO-093-000 поддерживает до 24 накопителей SAS или SATA (с переходниками) и обеспечивает высокую плотность хранения в компактном корпусе высотой 2U. Идеально подходит для расширения ёмкости существующей инфраструктуры Dell PowerVault ME5024 и совместимых серверов Dell PowerEdge.
Масштабируемая архитектура и производительность 12 Гбит/с
Массив Dell ME5024 построен на интерфейсе SAS 12 Гбит/с, что обеспечивает высокую пропускную способность и низкие задержки при одновременном доступе к дискам. Каждый отсек использует технологию backplane с прямым подключением к контроллеру, исключая потери производительности.
24 отсека для накопителей 2.5"
- Поддержка SAS (12/6/3 Гбит/с) и SATA (6/3 Гбит/с) с переходниками (interposer).
- Горячая замена дисков — каждый отсек оснащён индивидуальным фиксатором.
- Возможность использования SSD для повышения производительности кэширования.
Скорость передачи данных
Полоса пропускания до 48 Гбит/с на порт (4 канала SAS). Реальная производительность зависит от количества и типа установленных накопителей, но при полной загрузке SSD массив способен обрабатывать более 200 000 IOPS.
Простота управления и сервисные функции
Dell ME5024 оснащён системой мониторинга и управления, интегрированной в корзину. Не требует установки дополнительного ПО на сервер.
Система индикации и контроля
- Дисплей на передней панели — отображает состояние питания, температуры и исправность дисков.
- Светодиодные индикаторы на каждом отсеке: зелёный (активность), жёлтый (предупреждение), красный (ошибка).
- Поддержка SES (SCSI Enclosure Services) — протокол для мониторинга параметров среды.
Управление питанием и охлаждением
- Два (опционально три) вентилятора съёмные, горячая замена.
- Два блока питания (обычно 580 Вт, или 1100 Вт в зависимости от конфигурации) с горячей заменой и поддержкой резервирования (1+1).
- Программное управление скоростью вентиляторов в зависимости от температуры.
Совместимое оборудование и конфигурации
Массив Dell ME5024 210-BBOO-093-000 предназначен для работы с серверами Dell PowerEdge (13-го поколения и новее) и контроллерами Dell PowerVault ME5xxx. Ниже приведены проверенные комбинации.
| Компонент | Рекомендуемая модель/спецификация | Примечание |
|---|---|---|
| Сервер (хост) | Dell PowerEdge R740, R750, R640, R650 | Должен быть установлен SAS HBA (например, PERC H745) или контроллер ME5 |
| Контроллер (опционально) | Dell PowerVault ME5012 / ME5024 (контроллерная полка) | Для объединения нескольких корзин в один массив |
| Накопители SAS 12 Гбит/с | Dell 2.4TB SAS 10K 2.5" (08V7CK) или 1.8TB SAS 10K | Для максимальной производительности |
| Накопители SATA (через межпозвонковый адаптер) | Dell 4TB SATA 7.2K 2.5" (F9W34) или аналоги от совместимых вендоров (Seagate, WD) | Требуется переходник Dell SAS-SATA interposer |
| Кабели SAS | Dell SAS Y-кабель (Mini SAS HD x4, длина 1м/2м) | Подключается к HBA или контроллеру |
| Блок питания (замена) | Dell 580W AC (0VT4Y) или 1100W (0F6J6) | Горячая замена, резервирование 1+1 |
Аналоги Dell PowerVault ME5024 (210-BBOO-093-000)
Если данная модель недоступна или требуется другое количество отсеков, рассмотрите альтернативы от Dell EMC и других производителей.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Dell EMC | PowerVault ME5012 (210-BBOO-092-000) | 12 отсеков 2.5", поддержка SAS 12 Гбит/с, компактнее (1U), меньше ёмкость. |
| Dell EMC | PowerVault ME5084 (210-BBXK-093-000) | 84 отсека 3.5", SAS 12 Гбит/с, более массивный (4U) и дорогой. |
| HPE | HPE D3610 HDD Enclosure (P12940-B21) | 24 отсека 2.5", поддерживает SAS/SATA, аналогичная плотность, своя экосистема. |
| Lenovo | ThinkSystem D1224 (7Y37A00024) | 24 отсека 2.5", 12 Гбит/с SAS, совместимость с серверами Lenovo ThinkSystem. |
| Supermicro | Supermicro CSE-936E16-R1200B | 24 отсека 2.5", поддержка SAS3, большая гибкость конфигурации, более низкая цена. |
| IBM (Fujitsu) | IBM D5242 (94Y7863) | 24 отсека 2.5", поддержка SAS, устаревшая модель, но всё ещё встречается на вторичном рынке. |
Рекомендация: Для экосистемы Dell используйте ME5024 для максимальной совместимости и поддержки. Для смешанных сред или проектов с ограниченным бюджетом обратите внимание на Supermicro или HPE.
Кому подойдёт Dell PowerVault ME5024 (210-BBOO-093-000)
Рекомендуется, если вам нужно:
- Расширить хранилище для сервера Dell PowerEdge на 24 диска 2.5".
- Использовать SAS 12 Гбит/с для высоконагруженных СУБД или виртуализации.
- Горячая замена дисков, блоков питания и вентиляторов без остановки работы.
- Простое управление без установки дополнительного ПО (SES).
- Плотное размещение большого количества дисков в 2U корпусе.
Вероятно, не подойдёт, если:
- Вам нужно 12 или меньше дисков — рассмотрите ME5012 (компактнее).
- Планируете использовать 3.5-дюймовые диски — нужна другая корзина (ME5084).
- Требуется встроенная контроллерная логика (RAID) — это JBOD, нужен внешний RAID-контроллер.
- Бюджет минимальный — подумайте о Supermicro или TP-Link (для не критичных задач).
Конструкция и условия эксплуатации
Металлический корпус, 2U, крепление в стойку
Размеры 482.6?447?87.4 мм (Ш?Г?В), вес без дисков ~12.7 кг. Комплектуется направляющими для монтажа в 19-дюймовую стойку.
Диапазон рабочих температур
- Эксплуатация: от +10°C до +35°C (оптимально 20-25°C).
- Хранение: от -40°C до +65°C.
- Влажность: от 10% до 80% (без конденсата) при работе; до 90% при хранении.
Оборудование предназначено для установки в серверных помещениях с контролируемым климатом. Допускается кратковременное снижение температуры до +5°C.
Технические характеристики
| Модель | Dell PowerVault ME5024 |
| Артикул | 210-BBOO-093-000 |
| Тип устройства | Массив хранения данных (JBOD) |
| Форм-фактор | 2U, стоечное исполнение |
| Количество отсеков | 24 |
| Форм-фактор дисков | 2.5 дюйма |
| Поддерживаемые интерфейсы | SAS 12/6/3 Гбит/с, SATA 6/3 Гбит/с (через переходник) |
| Поддерживаемые опции накопителей | SSD, HDD (SAS/SATA) |
| Интерфейс подключения | Mini SAS HD (x4) |
| Количество портов | 2 (по 4 канала SAS) |
| Скорость передачи данных (агрегация) | До 48 Гбит/с (2 порта?4 канала?6 Гбит/с) |
| Поддержка SES | Да (SCSI Enclosure Services) |
| Горячая замена дисков | Да |
| Горячая замена блоков питания | Да (2 модуля, резервирование 1+1) |
| Горячая замена вентиляторов | Да (2+1 опционально) |
| Блоки питания | 2 x 580 Вт (или 1100 Вт в отдельных партиях) |
| Количество каналов SAS | 4 на каждый порт |
| Максимальная ёмкость | Зависит от дисков (например, 24?2.4TB = 57.6 TB) |
| Совместимость с RAID-контроллерами | Требуется внешний HBA/RAID (PERC, PowerVault ME5) |
| Материал корпуса | Сталь, толщина 1.2 мм |
| Вес нетто (без дисков) | 12.7 кг |
| Размеры упаковки (Ш?Г?В) | 560?490?210 мм |
| Диапазон температур при эксплуатации | от +10°C до +35°C |
| Диапазон температур при хранении | от -40°C до +65°C |
| Относительная влажность при эксплуатации | 10–80% (без конденсата) |
| Относительная влажность при хранении | 10–90% (без конденсата) |
| Производитель | Dell Technologies (США) |
| Гарантия | Стандартная Dell 1 год по месту, продление до 3-5 лет |
Часто задаваемые вопросы
Для каких задач подходит Dell ME5024 210-BBOO-093-000?
Это external JBOD корзина для расширения хранилища сервера. Используется для хранения баз данных, файловых архивов, резервных копий, виртуальных машин при наличии внешнего RAID-контроллера.
Какие диски можно устанавливать? Нужны ли переходники?
Поддерживаются SAS (12/6/3 Гбит/с) и SATA (6/3 Гбит/с). Для SATA требуется специальный interposer (переходник Dell), который устанавливается в отсек перед диском.
Нужен ли RAID-контроллер? Входит ли он в комплект?
Да, массив не имеет встроенного контроллера. Требуется внешний HBA или RAID-контроллер (например, Dell PERC H745 или PowerVault ME5012). В комплект поставки входит только корзина, блоки питания и кабели.
Как подключается к серверу?
Через два порта Mini SAS HD. Кабель (обычно Y-образный) подключается к HBA на сервере. В комплекте обычно идут два кабеля длиной 1 метр.
Можно ли использовать в стойке с не-Dell серверами?
Формально да, если сервер имеет стандартный SAS HBA с портами Mini SAS HD. Однако Dell не гарантирует полную совместимость с не-Dell оборудованием.
Какая суммарная мощность потребления?
С 24 дисками SAS (10K об/мин) около 350-450 Вт в зависимости от нагрузки. Блоки питания рассчитаны на 580 Вт каждый (1+1 резерв).
Какие светодиодные индикаторы есть на корпусе?
На передней панели: индикатор питания (зелёный), статус системы (жёлтый/зелёный), кнопка ID для идентификации в стойке. На каждом отсеке: активность (зелёный), ошибка (красный).
Можно ли заменять блоки питания и вентиляторы на горячую?
Да, все модули (диски, БП, вентиляторы) поддерживают горячую замену. Система продолжает работу при замене одного компонента.
Входит ли в гарантию обслуживание на месте?
По умолчанию гарантия Dell — 1 год, ремонт на месте (сроки уточнять у поставщика). Есть возможность продления до 3 или 5 лет.
Какие аналоги существуют с 24 отсеками 2.5"?
HPE D3610, Lenovo D1224, Supermicro CSE-936E16-R1200B. Выбор зависит от экосистемы сервера и бюджета.
