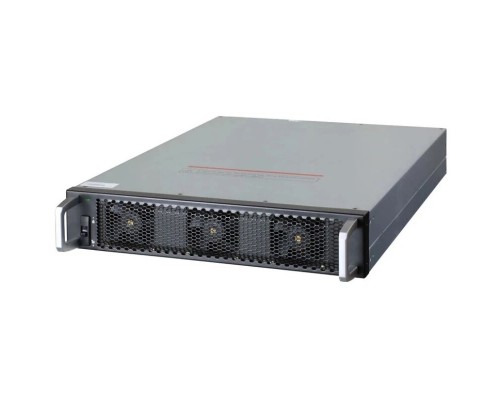

Силовой модуль Delta 55 кВА/50 кВт (артикул 3915101540-S) — высокочастотный модуль для масштабируемых ИБП серии Delta DPH-Series 300. Обеспечивает номинальную мощность 55 кВА/50 кВт с КПД до 96% и поддерживает «горячую» замену без отключения нагрузки. Предназначен для создания отказоустойчивых систем гарантированного электропитания в центрах обработки данных, серверных, телекоммуникационных узлах, промышленных и медицинских учреждениях.
Высокая эффективность и надежность
Модуль построен на базе высокочастотной (High Frequency) технологии, что обеспечивает малые габариты и высокую плотность мощности. КПД до 96% в онлайн-режиме и до 99% в режиме Eco-mode позволяет существенно снизить эксплуатационные расходы.
Устойчивость к перегрузкам
- 110% — выдерживает в течение 10 мин;
- 125% — до 1 мин;
- 150% — до 30 сек.
Качество выходного напряжения
Чистая синусоида с коэффициентом нелинейных искажений (THD) менее 2% при линейной нагрузке и стабилизацией выходного напряжения ±1%. Обеспечивает надёжное питание критичного оборудования.
Управление и мониторинг
Каждый силовой модуль оснащён собственным контроллером и может работать независимо. Для централизованного управления ИБП используются внешние блоки управления (входят в состав DPH-Series 300).
Инструменты управления
- Жидкокристаллический дисплей — отображение параметров, событий и аварий.
- SNMP / Modbus — интеграция в системы мониторинга (BMS, NMS).
- ПО Delta Monitor Pro — удалённый мониторинг и оповещение по e-mail/SMS.
- Поддержка параллельной работы — до 8 модулей без внешнего параллельного шкафа.
Встроенные защиты
- Защита от перегрузки, короткого замыкания, перенапряжения, глубокой разрядки батарей.
- Электронный байпас (static bypass) для безопасного переключения на питание от сети.
- Защита входных цепей от высокочастотных помех.
Дополнительные возможности и протоколы
Горячая замена (Hot-Swap)
Модуль может устанавливаться или извлекаться без выключения нагрузки и отключения других модулей. Это позволяет проводить ремонт и расширение без прерывания электроснабжения.
Параллельная работа (N+1, N+X)
До восьми модулей в параллель для увеличения мощности или обеспечения резервирования. Автоматическое распределение нагрузки и синхронизация без дополнительных контроллеров.
Эко-режим (Eco-mode)
КПД до 99% при питании нагрузки от чистой сети. Переключение в онлайн-режим происходит мгновенно при отклонении параметров сети.
Коррекция коэффициента мощности (входной PF > 0,99)
Синусоидальный входной ток снижает нагрузку на генераторы и снижает гармонические искажения.
Совместимое оборудование и аксессуары
Для построения полноценной системы бесперебойного питания на базе Delta DPH-Series 300 с модулем 55 кВА/50 кВт рекомендуется использовать следующие компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Силовые модули DPH-Series 300 | 30 кВА, 55 кВА, 80 кВА (артикулы 3915101530-S, 3915101540-S, 3915101550-S) | Горячая замена, параллельная работа |
| Батарейные шкафы / стойки | DPH BC-65, DPH BC-82, DPH BC-110 (с Li-Ion или VRLA) | Рассчитаны на высокие токи заряда модуля |
| Устройства распределения (шины) | Внешние байпасные шкафы, панели ввода/вывода Delta | Обеспечивают удобное подключение и сервисное обслуживание |
| Кабели и соединители | Силовые кабели 35–70 мм², соединители Harting, разъёмы Anderson | Сечение подбирается по току (до 100 А на фазу) |
| Системы мониторинга | SNMP-карта, Modbus-модуль, датчики температуры/влажности | Интеграция с BMS, SCADA |
Аналоги силового модуля Delta 55 кВА/50 кВт
Если модель временно недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Delta | DPH-Series 300 (30 кВА / 27 кВт) | Меньшая мощность (30 кВА), такой же форм-фактор, совместимость с корпусом DPH. |
| Delta | DPH-Series 300 (80 кВА / 80 кВт) | Увеличенная мощность (80 кВА), КПД до 96%, увеличенная перегрузочная способность. |
| APC / Schneider Electric | APC Galaxy VL 55 кВА (G5T5X0550PE0B) | Аналогичная мощность, модульная конструкция, горячая замена, но иной форм-фактор и стоимость. |
| Eaton | Eaton 93PS 50 кВт (93PS-50kW-...) | До 96% КПД, модульность, до 8 модулей параллельно. Немного выше THD (<3%). |
| Huawei | UPS5000-H 50 кВА (H51D50A1) | Высокий КПД (97%), поддержка Li-Ion, компактный модуль, цена ниже. |
| Emerson / Vertiv | Vertiv Liebert EXL S1 55 кВА (EXL55K...) | До 95% КПД, транзисторный байпас, стальные шкафы. Более громоздкая конструкция. |
Рекомендация: При выборе аналога обращайте внимание на форм-фактор корпуса (Delta DPH имеет свои размеры), количество фаз, возможность работы с Li-Ion и систему мониторинга. Delta обеспечивает наилучшую совместимость с собственными батарейными шкафами и ПО.
Кому подойдёт силовой модуль Delta 55 кВА/50 кВт
Рекомендуется, если вам нужно:
- Построить отказоустойчивую систему питания для ЦОД или серверной.
- Обеспечить «горячую» замену и расширение без отключения нагрузки.
- Экономить электроэнергию благодаря КПД до 96% (Eco-mode до 99%).
- Иметь возможность параллельной работы (до 8 модулей, N+1 или N+X).
- Управлять через SNMP/Modbus и интегрировать в системы мониторинга зданий.
Вероятно, не подойдёт, если:
- Требуется мощность менее 30 кВА — эффективнее модуль 30 кВА или однофазные ИБП.
- У Вас устаревшая система без возможности «горячей» замены.
- Бюджет ограничен и достаточно дешёвого монолитного ИБП с низким КПД.
- Необходима поддержка 12-импульсного выпрямителя (только 6-импульсный с коррекцией PF).
- Рабочая температура ниже 0°C или выше 40°C — Delta DPH рассчитан на +15...+30°C номинал.
Конструкция и условия эксплуатации
Металлический корпус, унифицированный форм-фактор
Габариты модуля (Ш×Г×В): 482×590×178 мм (19", 4U). Масса около 35 кг. Устанавливается в типовую раму DPH-Series 300 (1...8 слотов). Передняя панель с дисплеем и светодиодами статуса.
Диапазон рабочих температур
- Эксплуатация: от +15°C до +30°C (номинальная мощность); при сниженной мощности до +40°C.
- Хранение: от -20°C до +60°C.
- Влажность: 5–95% (без конденсата).
Охлаждение – принудительное (вентиляторы с регулировкой скорости). Уровень шума ≤ 65 дБА на 1 м. Подходит для установки в стойку 19" в серверных и аппаратных помещениях.
Технические характеристики
| Модель | Delta 55 кВА/50 кВт (арт. 3915101540-S) |
| Тип устройства | Силовой модуль для ИБП |
| Номинальная полная мощность | 55 кВА |
| Номинальная активная мощность | 50 кВт |
| Технология | Высокочастотная (High Frequency) |
| Совместимость | ИБП серии Delta DPH-Series 300 |
| Конструкция | Поддержка горячей замены (Hot-Swap) |
| Коэффициент мощности | 0.9 |
| КПД | До 96% |
| Входное напряжение | 380/400/415 В (3-фазное) |
| Входная частота | 50/60 Гц |
| Выходное напряжение | 380/400/415 В |
| Стабилизация выходного напряжения | ±1% |
| Частота выходного напряжения (синхронизация от сети) | 50/60 Гц ± 3 Гц |
| Частота выходного напряжения (режим батареи) | 50/60 Гц ± 0.1% |
| Перегрузочная способность | 110% – 10 мин, 125% – 1 мин, 150% – 30 сек |
| Форма выходного напряжения | Чистая синусоида |
| Коэффициент нелинейных искажений (THD) при линейной нагрузке | <2% |
| Защита | От перегрузки, короткого замыкания, перенапряжения, электронный байпас |
| Применение | ЦОД, серверные, телеком, промышленность, медицина |
| Габариты (Ш×Г×В) | 482×590×178 мм (4U) |
| Масса нетто | ≈ 35 кг |
| Температура эксплуатации | +15°C…+30°C (ном.) / до +40°C (с понижением мощности) |
| Влажность (без конденсата) | 5% – 95% |
| Производитель | Delta Electronics |
Часто задаваемые вопросы
Для каких задач подходит модуль Delta 55 кВА?
Для построения масштабируемых систем гарантированного питания ЦОД, серверных, телекоммуникационных узлов, промышленных объектов, медицинских учреждений. Мощность 55 кВА идеальна для средних нагрузок.
Как заменить модуль горячим способом?
Модуль извлекается из корпуса DPH-Series 300 без отключения нагрузки. Открутите лицевые винты, потяните модуль на себя – работающие модули примут нагрузку на себя. Установка нового производится в обратном порядке.
Сколько модулей можно установить в один корпус?
В корпус DPH-Series 300 помещается до 8 силовых модулей (включая данный). Общая мощность суммируется; возможно резервирование N+1.
Какой КПД в режиме двойного преобразования?
До 96% в онлайн-режиме; в Eco-mode до 99%. Фактическое значение зависит от загрузки и настроек.
Можно ли параллельно использовать модули разной мощности?
Нет, в одной системе должны быть модули одинаковой мощности (например, все 55 кВА). Delta рекомендует однородные модули для корректного распределения нагрузки.
Какие батареи можно использовать?
Допускаются как свинцово-кислотные (VRLA), так и литий-ионные (Li-Ion) батареи. Для выбора батарейного шкафа обращайтесь к спецификации DPH BC.
Есть ли встроенный дисплей?
Да, на передней панели каждого модуля расположен LCD-дисплей, отображающий входное/выходное напряжение, мощность, температуру, состояние батарей и коды ошибок.
Как интегрировать модуль в систему мониторинга?
Установите дополнительную SNMP-карту или Modbus-модуль (опция). Поддерживается протоколы SMTP, SNMP v1/v2c/v3, Modbus RTU/TCP.
Какой максимальный уровень шума?
Не более 65 дБА на расстоянии 1 м при номинальной нагрузке. Вентиляторы регулируют скорость в зависимости от температуры.
Предусмотрена ли защита от перенапряжений на входе?
Да, модуль имеет встроенный варисторный ограничитель (TVSS) и защиту от скачков напряжения. Также рекомендуется установка внешнего грозозащитного устройства.
