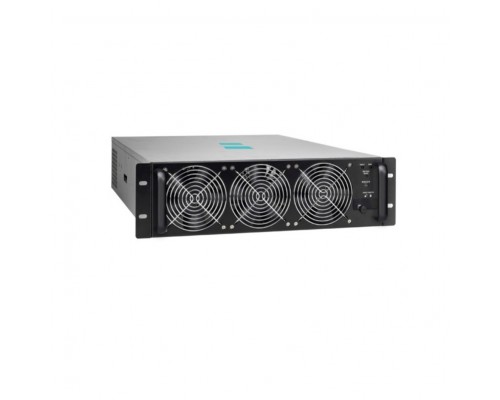

Силовой модуль C3.UPS.PPM30K — горячезаменяемый блок питания для ИБП серии C3 Solutions мощностью 30 кВА / 30 кВт (ток заряда 8 А). Предназначен для модульных шасси, обеспечивает бесперебойное питание серверного, телекоммуникационного и промышленного оборудования. Энергоэффективность до 96% и поддержка параллельной работы позволяют строить отказоустойчивые системы любой конфигурации.
Высокая надёжность и эффективность
Модуль построен на современной силовой платформе с цифровым управлением. Коэффициент полезного действия достигает 96% в режиме онлайн, что снижает тепловыделение и эксплуатационные расходы.
Мощность 30 кВА / 30 кВт
- Номинальная мощность — 30 кВА / 30 кВт с коэффициентом мощности 1,0.
- Ток заряда аккумуляторов — 8 А (стандартный, может быть увеличен в зависимости от конфигурации).
- Поддержка горячей замены — замена модуля без отключения нагрузки благодаря технологии Hot Swap.
Параллельная работа для масштабирования
Допускается параллельное включение до нескольких модулей в одном шасси для увеличения общей мощности или организации резервирования (N+1).
Управление и мониторинг
Силовой модуль интегрируется в систему управления ИБП через шину шасси. Доступны следующие функции:
- Локальный мониторинг — светодиодная индикация состояния (нагрузка, батарея, авария).
- Удалённый мониторинг — через SNMP, RS-232, опционально Ethernet (Web/Modbus).
- Автоматическая самодиагностика при старте и в процессе работы.
- Защита от перегрузки, короткого замыкания, глубокого разряда батарей.
Интеграция с BMS и внешними системами
Поддерживается подключение внешних датчиков температуры, сухих контактов и реле для аварийных сигналов.
Дополнительные возможности
Режимы работы
Двойное преобразование (онлайн), ECO-режим (высокий КПД до 99%) и режим байпаса для обслуживания.
Управление зарядом
Интеллектуальный заряд с компенсацией температуры и оптимизацией срока службы батарей.
Совместимость с генераторами
Широкий диапазон входного напряжения и частоты, низкий коэффициент гармоник — стабильная работа даже с нестабильными сетями.
Совместимые шасси и аксессуары
Модуль C3.UPS.PPM30K устанавливается в специальные шасси для построения ИБП требуемой мощности и резервирования.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Совместимые шасси | C3.UPS.PPFS90K (до 90 кВт), C3.UPS.PPFS120K, C3.UPS.PPFS180K, C3.UPS.PPFRB120K, C3.UPS.PPFR210K, C3.UPS.PPFR300K | Для установки одного или нескольких модулей |
| Коммуникационные карты | SNMP-карта C3.UPS.SNMP, Modbus-карта C3.UPS.MODBUS | Для удалённого мониторинга |
| Кабели и клеммы | Силовые кабели под обжим (медные наконечники), интерфейсные кабели RS-232 | Сечение подбирается по току |
| Аккумуляторные батареи | Внешние батарейные шкафы C3.UPS.BAT... (напряжение 360‑480 В) | Ёмкость по времени резервирования |
| Крепёжные элементы | Входят в комплект поставки шасси | Модуль устанавливается в отсек без дополнительных инструментов |
Аналоги силового модуля C3.UPS.PPM30K
Если модель недоступна или требуется сравнение, рассмотрите альтернативные модули с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| APC | APM Power Module 30kW SYPM30K | Аналог по мощности, горячая замена, КПД 95%, шасси Symmetra PX |
| Vertiv | Liebert EXM Power Module 30kW | 30 кВт, параллельная работа, КПД до 96%, совместимость с шасси EXM |
| Eaton | Eaton 93PM Power Module 30kW | 30 кВт, КПД 96%, ESS режим, шасси 93PM |
| Delta | Ultron DPM-30kW | 30 кВт, горячая замена, КПД 95%, модульная платформа |
| Emerson | NX 30kW Power Module | 30 кВт, двойное преобразование, параллельная работа |
Рекомендация: При замене учитывайте совместимость с шасси и системой управления. C3.UPS.PPM30K оптимизирован для шасси C3 Solutions, поэтому сторонние модули могут потребовать дополнительных адаптеров.
Кому подойдёт C3.UPS.PPM30K
Рекомендуется, если:
- Требуется ИБП мощностью 30–300 кВт с возможностью масштабирования.
- Необходима горячая замена модулей без отключения нагрузки.
- Важна высокая энергоэффективность (до 96%) для снижения TCO.
- Используются сервера, СХД, телекоммуникационное или промышленное оборудование.
- Требуется простая интеграция с BMS и удалённый мониторинг.
Вероятно, не подойдёт, если:
- Вам нужен ИБП до 10 кВт — избыточно, обратите внимание на однофазные модели.
- Не требуется модульность и резервирование — дешевле моноблок.
- Шасси C3 Solutions не используется (модуль несовместим с другими платформами).
- Требуется сверхвысокая мощность в одном блоке (от 100 кВт) — рассмотрите другие серии.
Конструкция и условия эксплуатации
Модульное исполнение, установка в шасси
Размеры модуля: высота 3U, ширина 19″ (стандартный отсек). Вес около 25 кг. Передняя панель с ручками и индикацией.
Диапазон рабочих температур
- Рабочая температура: 0…+40 °C
- Температура хранения: –20…+60 °C
- Относительная влажность: 20–80% (без конденсата)
- Максимальная высота эксплуатации: до 1000 м (без снижения мощности)
Устойчив к перепадам напряжения (120–276 В) и частоты (40–70 Гц).
Технические характеристики
| Модель | C3.UPS.PPM30K |
| Артикул | C3.UPS.PPM30K |
| Тип устройства | Силовой модуль для ИБП |
| Номинальная мощность | 30 кВА / 30 кВт |
| Ток заряда | 8 А |
| Поддержка горячей замены | Да |
| Энергоэффективность | До 96% в онлайн-режиме |
| Режимы работы | Двойное преобразование (онлайн), ECO, байпас |
| Совместимые шасси | C3.UPS.PPFS90K, C3.UPS.PPFS120K, C3.UPS.PPFS180K, C3.UPS.PPFRB120K, C3.UPS.PPFR210K, C3.UPS.PPFR300K |
| Интерфейсы управления | RS-232, слот для SNMP/Modbus |
| Входное напряжение (номинал) | 3 фазы 380/400/415 В |
| Диапазон входного напряжения | 120–276 В (фаза), 208–480 В (линейное) |
| Выходной коэффициент мощности | 1,0 |
| Тип батарей | Внешние (360–480 В) |
| Уровень шума | ≤ 65 дБ на 1 м |
| Рабочая температура | 0…+40 °C |
| Относительная влажность (работа) | 20–80% (без конденсата) |
| Габариты (Ш×Г×В) | 440 × 650 × 130 мм (3U) |
| Вес нетто | 22–25 кг |
| Гарантия | 2 года, расширяемая до 5 лет |
| Производитель | C3 Solutions |
| Комплектация | Силовой модуль, инструкция по эксплуатации |
Часто задаваемые вопросы
Какая мощность модуля C3.UPS.PPM30K?
Номинальная мощность 30 кВА / 30 кВт с коэффициентом мощности 1,0. Это полная и активная мощность одинаковы.
С какими шасси совместим этот модуль?
С шасси серии C3 Solutions: PPFS90K, PPFS120K, PPFS180K, PPFRB120K, PPFR210K, PPFR300K. Другие шасси не поддерживаются.
Поддерживается ли горячая замена?
Да, модуль можно заменить без отключения нагрузки и без выключения ИБП. При этом система перераспределяет питание на другие модули (при наличии резервирования).
Какой ток заряда аккумуляторов?
Стандартный ток заряда 8 А. В некоторых конфигурациях может быть увеличен до 16 А (уточняйте при заказе).
Можно ли объединять несколько модулей для увеличения мощности?
Да, допускается параллельная работа до 10 модулей в одном шасси для суммарной мощности до 300 кВт. Поддерживается резервирование N+1.
Какая энергоэффективность?
КПД в режиме онлайн (двойное преобразование) — до 96%. В ECO-режиме до 99%.
Какие интерфейсы для мониторинга?
На лицевой панели светодиоды. Для удалённого мониторинга используется RS-232, опционально устанавливаются карты SNMP или Modbus. Поддерживаются протоколы SNMP v1/v2c/v3, Modbus RTU/TCP.
Какие условия эксплуатации?
Рабочая температура от 0 до +40 °C, влажность 20–80% без конденсата. Высота до 1000 м без снижения мощности. Допускается установка в стойку 19″.
Что входит в комплект поставки?
Силовой модуль и краткая инструкция по эксплуатации. Силовые кабели, монтажные комплекты, коммуникационные карты приобретаются отдельно.
Какая гарантия на силовой модуль?
Стандартная гарантия 2 года. Возможно расширение до 5 лет при регистрации продукта.
