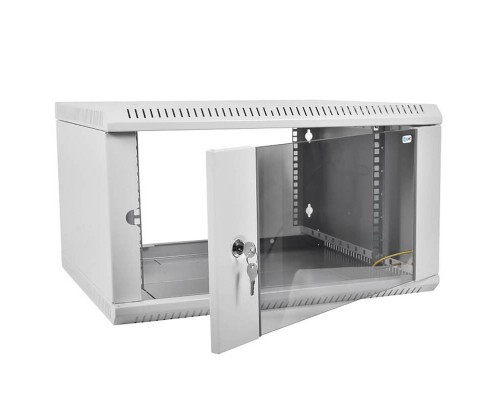

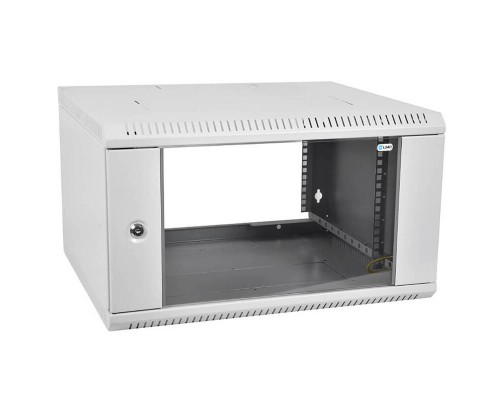

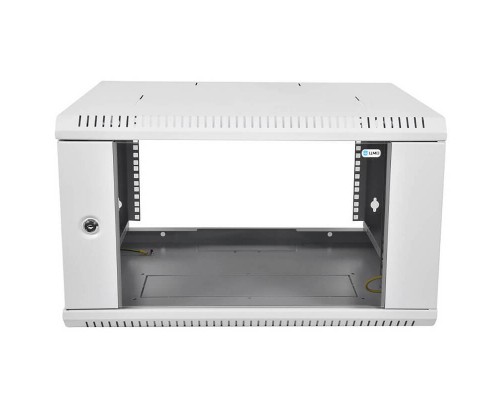

Шкаф телекоммуникационный настенный CMO ШРН-Э-15.650 (арт. 30144233710) — компактное решение для размещения активного и пассивного сетевого оборудования. Корпус высотой 15U (746 мм), глубиной 650 мм (полезная 600 мм) и шириной 600 мм выполнен из стали с порошковым покрытием серого цвета RAL 7035. Максимальная распределённая нагрузка — 50 кг. Подходит для монтажа коммутаторов, патч-панелей, ИБП и другого оборудования в офисах, серверных и на объектах малого бизнеса.
Прочная конструкция и качественная защита
Шкаф изготовлен из листовой стали толщиной 1,0–1,5 мм, что обеспечивает жёсткость и устойчивость к механическим нагрузкам. Дверца — перфорированная, с замком, позволяет организовать естественную вентиляцию и контролировать доступ.
Материалы и покрытие
- Стальной корпус — порошковая окраска RAL 7035 (светло-серый), стойкая к царапинам и коррозии.
- Передняя дверь — перфорированная, съёмная, с замком (ключ в комплекте).
- Боковые панели — съёмные, для удобного доступа при монтаже.

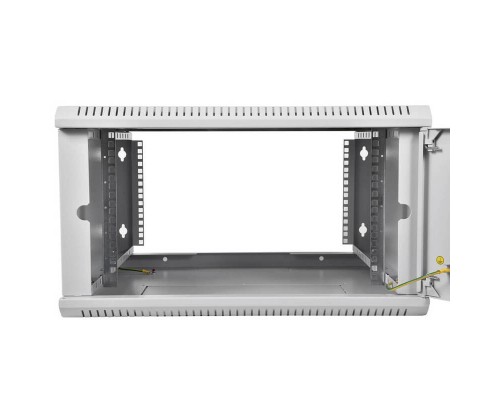

- Монтажная панель (19") — регулируемая по глубине, с резьбовыми отверстиями для крепления оборудования.
Вентиляция и охлаждение

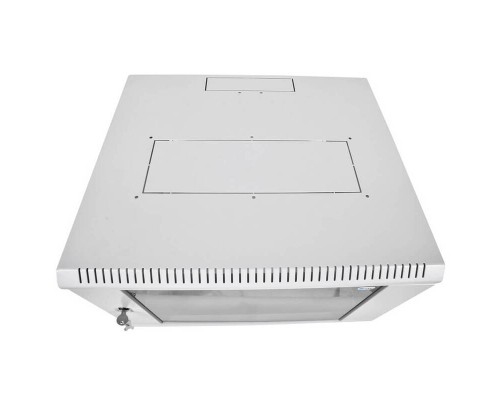

Перфорация двери и верхней/нижней панелей обеспечивает пассивный отвод тепла. При необходимости можно установить вентиляторные блоки (опционально). Для прокладки кабелей предусмотрены щёточные вводы.
Удобство монтажа и кабель-менеджмент
- Регулируемые направляющие — глубина установки оборудования регулируется с шагом.
- Кабельные органайзеры — горизонтальные и вертикальные стяжки (в комплекте), фиксация жгутов.

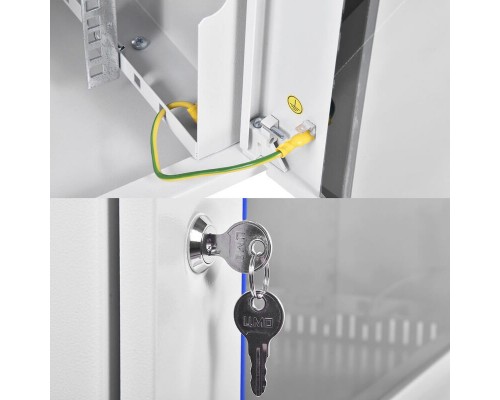

- Заземление — шина заземления на двери и корпусе для безопасности.
- Маркировка — все элементы имеют номера, облегчающие идентификацию.
Совместимое оборудование и аксессуары
Шкаф разработан для установки стандартного 19-дюймового оборудования глубиной до 600 мм. Ниже — основные совместимые элементы.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Коммутаторы (24 порта PoE+) | Cisco C1000-24FP-4G-L, Catalyst 250, Huawei S5735 | Глубина до 400 мм — подходит |
| Патч-панели 24 порта | Любые 19", 1U, Keystone или стандарт | Крепятся на переднюю и заднюю направляющие |
| ИБП (источники бесперебойного питания) | APC Smart-UPS, Eaton 5P, малые модели | Проверяйте глубину — до 500 мм |
| Кабельные органайзеры | Горизонтальные (1U) и вертикальные (койр-труба) | Для аккуратной укладки кабелей |
| Вентиляторные блоки | 1–2 вентилятора (120x120 мм), 220В или 48В | Усиление отвода тепла при высокой нагрузке |
| Полки для оборудования | 19", 1U, стальные, с перфорацией | Для размещения устройств без крепления в стойку |
Аналоги шкафа CMO ШРН-Э-15.650
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| CMO | ШРН-Э-15.600 (арт. ...) | Аналог, но глубина 600 мм, нагрузка 45 кг |
| LANMASTER | LM-NW-15-650 | 15U, 600×600×650 мм, сталь, RAL 7035, нагрузка 60 кг |
| NIKOMAX | NK-15-650 | 15U, глубина 650 мм, нагрузка 50 кг, дверца со стеклом |
| ЭКРАН | ШТК-15-65 | 15U, 600×600×650 мм, нагрузка 55 кг, перфорированная дверь |
| UTP | SW-15-650 | 15U, RAL 7035, нагрузка 50 кг, встроенный вентилятор |
Рекомендация: При выборе аналога обращайте внимание на глубину (650 мм — стандарт), тип двери (перфорированная или стеклянная) и максимальную нагрузку. Для больших нагрузок (свыше 50 кг) выбирайте усиленные модели.
Кому подойдёт настенный шкаф CMO ШРН-Э-15.650
Рекомендуется, если вам нужно:
- Разместить 10–15 единиц 19-дюймового оборудования (коммутаторы, патч-панели, ИБП).
- Организовать серверную или телекоммуникационный шкаф в офисе с ограниченным пространством.
- Защитить оборудование от пыли, несанкционированного доступа.
- Обеспечить удобный доступ к кабелям и устройствам.
- Надёжное заземление и пассивная вентиляция.
Вероятно, не подойдёт, если:
- Требуется глубина больше 650 мм (например, для глубоких серверов) — рассмотрите напольные шкафы.
- Необходимо разместить более 15U оборудования — выберите шкаф 18U или 22U.
- Монтаж вне помещений — шкаф не имеет защиты от осадков; нужен уличный вариант (IP65).
- Часто требуется менять конфигурацию — лучше использовать открытые стойки (Open Frame).
Конструкция и условия эксплуатации
Габариты и монтаж
Размеры (Ш×В×Г): 600×746×650 мм (полезная глубина 600 мм). Вес 26,64 кг. Крепится на стену с помощью анкерных болтов (в комплекте не поставляются).
Условия эксплуатации
- Температура: от -10°C до +50°C
- Влажность: 10–90% без конденсата
- Защита от проникновения: IP20 (защита от пальцев, пыли нет)
Шкаф предназначен для установки внутри помещений. Для охлаждения при высокой плотности установки рекомендуется использовать вентиляторные блоки.
Технические характеристики
| Модель | CMO ШРН-Э-15.650 |
| Артикул | 30144233710 |
| Цвет | Серый RAL 7035 |
| Высота | 746 мм (15U) |
| Ширина | 600 мм |
| Глубина общая | 650 мм |
| Полезная глубина | 600 мм |
| Распределенная нагрузка | 50 кг |
| Вес нетто | 26,64 кг |
| Материал корпуса | Сталь 1,0–1,5 мм |
| Тип установки | Настенный, навесной |
| Дверца | Перфорированная металлическая, с замком |
| Боковые панели | Съёмные |
| Монтажная панель (19") | Регулируемая по глубине |
| Заземление | Шина заземления на двери и корпусе |
| Кабельные вводы | Верх/низ, со щеточными уплотнителями |
| Степень защиты (IP) | IP20 |
| Рабочая температура | -10…+50°C |
| Относительная влажность | 10–90% (без конденсата) |
| Стандарт | 19 дюймов (EIA-310) |
| Производитель | CMO (Россия) |
Часто задаваемые вопросы
Какую максимальную нагрузку выдерживает шкаф?
Распределенная нагрузка — до 50 кг. Рекомендуется равномерно распределять оборудование по высоте и глубине.
Какая внутренняя глубина шкафа?
Полезная глубина (от передней до задней панели) — 600 мм. Влезает оборудование глубиной до 600 мм с учётом кабелей.
Можно ли установить вентиляторы?
Да, на верхней панели есть отверстия под установку вентиляторов 120 мм. Опционально можно заказать вентиляторный блок.
Какой тип замка на дверце?
Механический поворотный замок (ключ в комплекте). При необходимости можно заменить на другой тип замка (врезной).
Подходит ли шкаф для монтажа ИБП?
Да, если габариты ИБП не превышают 19" и глубину 600 мм. Для тяжёлых ИБП (больше 20 кг) рекомендуется дополнительное усиление полки.
Нужна ли специальная подготовка стены для навешивания?
Стена должна быть несущей (бетон, кирпич). Используйте анкерные болты диаметром не менее 8 мм (в комплект не входят).
Входит ли в комплект кабель-менеджмент?
В комплекте идут стяжки, вводные щётки и органайзеры для кабелей. Горизонтальные и вертикальные кабель-каналы приобретаются отдельно.
Можно ли заменить дверцу на стеклянную?
CMO предлагает модификации с закалённым стеклом (серия ШРН-Э-С). Для данной модели стеклянная дверца не предусмотрена, но можно заказать другую модель.
Какой класс защиты (IP) у шкафа?
IP20 — защита от проникновения твёрдых предметов размером более 12 мм (пальцы). Не защищает от воды, поэтому устанавливать только внутри помещений.
Есть ли гарантия на шкаф?
Производитель CMO предоставляет гарантию 12 месяцев. На механические повреждения (вмятины, царапины) гарантия не распространяется.
