Шкаф телекоммуникационный CMO ШТК-М-33.6.6-1ААА — универсальное монтажное решение для серверного, сетевого и вспомогательного оборудования формата 19 дюймов. Корпус высотой 33U (1625 мм) и глубиной 600 мм (полезная 455 мм) позволяет разместить коммутаторы, патч-панели, блоки розеток, полки для ИБП и кабельные органайзеры. Шкаф рассчитан на распределенную нагрузку до 890 кг, окрашен в серый цвет RAL 7035, оснащен передней и задней стальными дверями со стеклом, замками и боковыми панелями.
Конструкция и вместимость
Шкаф ШТК-М-33.6.6-1ААА обеспечивает надежное размещение телекоммуникационного оборудования на 33 юнита. Глубина 600 мм (полезная 455 мм) подходит для большинства активных устройств, включая коммутаторы, маршрутизаторы и серверы небольшой глубины.
Прочная рама и высокая нагрузка
- Распределенная нагрузка 890 кг — позволяет устанавливать тяжелые ИБП, серверы и блоки питания.
- Цельная сварная рама из стали толщиной 1,2…2,0 мм обеспечивает жесткость конструкции.

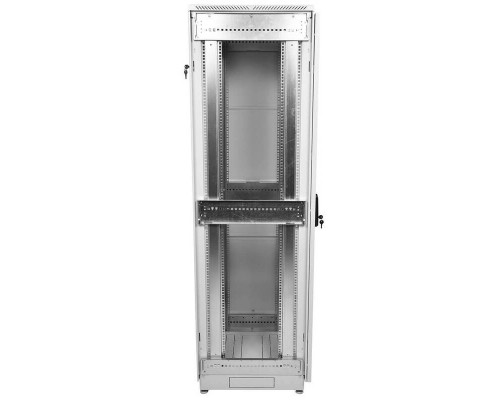

- Регулируемые монтажные профили передние и задние, с шагом 1U.
Двери, панели и замки

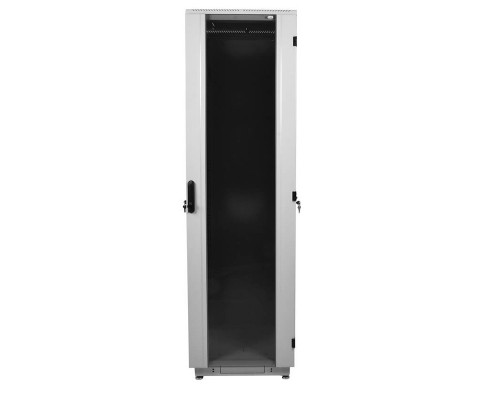

- Передняя дверь — стальная со стеклом, угол открывания 180°, ручка с замком.

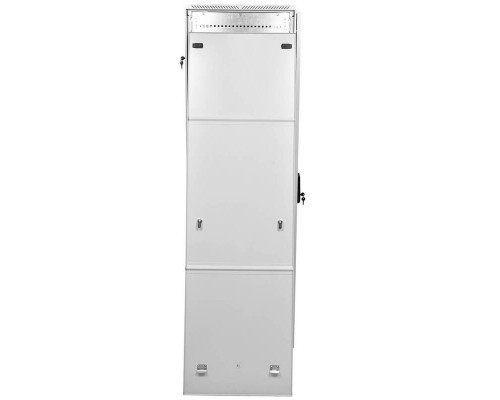

- Задняя дверь — стальная глухая с замком.
- Съемные боковые панели для удобного доступа при монтаже.
- Вентиляционные отверстия в двери и крыше для естественного охлаждения.
Кабельная система и охлаждение
Шкаф предусматривает удобную прокладку и фиксацию кабелей, а также возможность установки дополнительных вентиляторов.
Кабельные вводы
- Верхняя панель: два выреза под щетки или заглушки для кабеля.
- Нижняя панель: съемные кабельные вводы с возможностью герметизации.
- Комплектные кабельные кольца и скобы для фиксации жгутов.
Охлаждение
В крышке предусмотрены места для установки 1–2 вентиляторных блоков (120×120 мм). Шкаф совместим с терморегуляторами и датчиками температуры. При установке активного оборудования с большим тепловыделением рекомендуется использовать вентиляторную панель.
Совместимые аксессуары и компоненты
Стандарт 19 дюймов позволяет разместить в шкафу практически любое оборудование соответствующего форм-фактора. Ниже приведены популярные позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Полка 19″ стационарная / выдвижная | Любая полка на 1U / 2U под ИБП, клавиатуру, сервер. Глубина полки до 450 мм. | Для размещения негабаритного оборудования |
| Блок розеток PDU (19″, вертикальный / горизонтальный) | 7…16 розеток C13/C19, вход C14/C20. Пример: APC, CMO, Legrand. | Крепление на профиль или в стойку |
| Вентиляторная панель 1U / 2U | С 2…4 вентиляторами 80…120 мм, 220 В / PoE. Управление по термостату. | Для принудительной вытяжки горячего воздуха |
| Патч-панели (RJ45, оптические) | 24×RJ45 cat5e/cat6, LC duplex, SC. Любая пассивная панель 1U. | Для организации кабельной системы |
| Кабельные органайзеры | Горизонтальные 1U, вертикальные с кольцами, кабельные стяжки. | Для аккуратной укладки проводов |
| Крепления и болты | Винты M6 с шестигранной головкой, квадратные гайки, шайбы. | Стандартный крепеж для 19″ профиля |
Аналоги шкафа CMO ШТК-М-33.6.6-1ААА
Если данная модель временно недоступна или требуется сравнение, рассмотрите следующие альтернативы с похожими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| CMO | ШТК-М-33.6.6-1ААА (данная) | 33U, глубина 600 мм, нагрузка 890 кг, серый RAL 7035, стеклянная дверь. |
| CMO | ШТК-М-33.6.8-1ААА | Глубина 800 мм (полезная 655 мм), нагрузка 1000 кг. Для более глубокого оборудования. |
| Я-CAB | Я-ШК-33-600-600 | 33U, 600×600 мм, нагрузка до 800 кг, стальная дверь без стекла, менее дорогой. |
| DELTA | DS-33-600-600 | 33U, нагрузка 850 кг, передняя дверь глухая или стекло, встроенные вентиляторы. |
| Rittal | TS 8805.600 | 33U, 600×600 мм, нагрузка до 1000 кг, немецкое качество, высокая цена. |
| APC NetShelter | NSX33P6X6 | 33U, 600×600 мм, нагрузка 1000 кг, усиленная рама, интегрированные кабель-каналы. |
Рекомендация: При выборе аналога обращайте внимание на полезную глубину, максимальную нагрузку и наличие стекла. Если планируется установка тяжелых ИБП — выбирайте модели с нагрузкой не менее 1000 кг.
Кому подойдёт шкаф CMO ШТК-М-33.6.6-1ААА
Рекомендуется, если:
- Вам нужно разместить сетевое оборудование высотой до 33U (коммутаторы, патч-панели, блоки розеток).
- Требуется нагрузка до 890 кг для тяжелых устройств.
- Необходима стеклянная дверь для контроля индикации.
- Планируете организовывать кабельную систему с патч-панелями и органайзерами.
- Ищете шкаф с сертифицированными замками и вентиляцией.
Может не подойти, если:
- Требуется глубина более 600 мм (например, для серверов Supermicro глубиной 700+ мм).
- Необходима нагрузка более 1000 кг (тогда смотрите Я-CAB, Rittal).
- Нужна дверь без стекла (для помещений с высокой влажностью или риском удара).
- Ищете шкаф с интегрированным блоком охлаждения (вентиляторы придется докупать).
- Бюджет ограничен — есть более доступные бренды (Я-CAB, DELTA).
Конструкция и условия эксплуатации
Материал и отделка
Корпус из холоднокатаной стали с полимерно-порошковым покрытием RAL 7035 (светло-серый). Стекло передней двери — закаленное, толщиной 4 мм. Все металлические детали устойчивы к коррозии.
Условия размещения
- Температура эксплуатации: от +5°C до +40°C.
- Относительная влажность: до 80% (без конденсата).
- Степень защиты: IP20 (для чистых помещений).
- Установка: напольная, на регулируемых опорах или на цоколе.
Рекомендуется размещать в серверных, кроссовых, телекоммуникационных шкафах и лабораториях.
Технические характеристики
| Модель | CMO ШТК-М-33.6.6-1ААА |
| Артикул | 30144522400 |
| Тип | Телекоммуникационный шкаф (стойка) |
| Цвет | Серый RAL 7035 |
| Высота | 1625 мм (33 U) |
| Ширина | 600 мм |
| Глубина общая / полезная | 600 мм / 455 мм |
| Распределенная нагрузка | 890 кг |
| Вес нетто | 79,11 кг |
| Материал корпуса | Сталь, полимерно-порошковое покрытие |
| Передняя дверь | Стальная со стеклом, замок |
| Задняя дверь | Стальная глухая, замок |
| Боковые панели | Съемные, замки |
| Регулируемые опоры | Да, 4 шт. |
| Вентиляционные отверстия | Передняя дверь, крыша |
| Количество монтажных профилей | 4 (2 передних, 2 задних) |
| Профиль для оборудования | 19″ (регулируемый по глубине) |
| Кабельные вводы | Верх / низ, съемные щетки |
| Комплектация | Шкаф в сборе, ключи, полка? (уточняйте) |
| Производитель | CMO (Россия) |
Часто задаваемые вопросы
Какую нагрузку выдерживает шкаф?
Распределенная нагрузка составляет 890 кг. Это позволяет установить несколько тяжелых ИБП, коммутаторов и серверов. Для максимальной надежности рекомендуется распределять вес равномерно.
Какая полезная глубина шкафа?
Полезная глубина монтажного пространства — 455 мм (общая глубина 600 мм). Для большинства сетевых коммутаторов, маршрутизаторов и полок этого достаточно. Если ваше оборудование глубже 450 мм, рассмотрите модель с глубиной 800 мм.
Можно ли установить в шкаф сервер глубиной 500 мм?
Стандартный сервер глубиной 500 мм может не поместиться — полезная глубина 455 мм. Рекомендуем измерить глубину оборудования и выбрать шкаф 800 мм, если требуется размещение серверов.
Есть ли в комплекте полка или блок розеток?
В базовой комплектации поставляется только шкаф с дверями, замками и монтажными профилями. Полки, блоки розеток, вентиляторы, кабельные организаторы приобретаются отдельно.
Какие замки установлены на дверях?
Задняя и передняя двери оснащены стандартными замками под ключ (ключ в комплекте). По желанию можно заменить на замок с ручкой-скобой или электронным кодом.
Можно ли заменить стеклянную дверь на глухую?
Замена двери отдельно не предусмотрена. Однако существуют модификации этой же модели с глухой дверью (ШТК-М-33.6.6-1ААА с индексом без стекла). Уточняйте при заказе.
Как обеспечить охлаждение внутри шкафа?
В крышке есть отверстия для установки 1–2 вентиляторов 120×120 мм. Рекомендуем приобрести вентиляторную панель 1U или 2U. Для мощного оборудования можно разместить вытяжной вентилятор на задней стенке.
Какие размеры упаковки и сколько весит шкаф?
Вес нетто 79,11 кг. Упаковка: двойной гофрокартон с пенопластом, размеры упаковки ориентировочно 1700×700×700 мм. Рекомендует использовать тележку и как минимум двух грузчиков для распаковки.
Подходит ли шкаф для установки в цоколь или на фальшпол?
Шкаф имеет регулируемые опоры для выравнивания по высоте. Для установки на фальшпол необходимы дополнительные кронштейны (приобретаются отдельно). Также можно установить на цокольную плиту.
Какой гарантийный срок на шкаф CMO?
Производитель предоставляет гарантию 24 месяца на корпус, сварные швы и окраску. Замки и аксессуары — 12 месяцев. При соблюдении условий эксплуатации.
