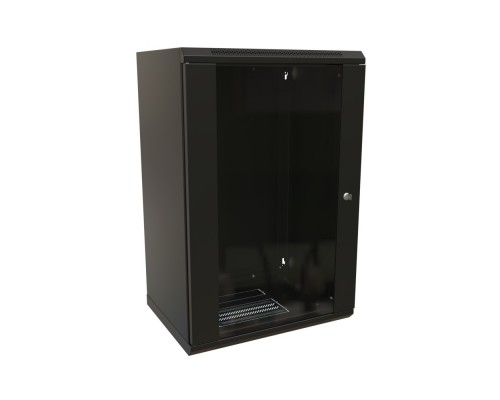

Шкаф телекоммуникационный WRline WR-TW-2266-GP-RAL9004 — настенный 19-дюймовый шкаф высотой 22U (1086 мм) с обзорной стеклянной дверью. Предназначен для установки активного сетевого оборудования, серверов, блоков розеток и кросс-панелей в офисах, серверных помещениях и на производстве. Корпус из холоднокатаной стали (SPCC) с порошковым покрытием чёрного цвета RAL9004, глубина 600 мм, полезная глубина 520 мм — оптимально для размещения коммутаторов, маршрутизаторов и другого 19-дюймового оборудования.
Надёжная конструкция и удобство монтажа
Шкаф изготовлен из листовой стали толщиной 0.8–1.2 мм, что обеспечивает жёсткость и устойчивость к нагрузкам до 60 кг. Модель поставляется в разобранном виде, что упрощает транспортировку и проход в узкие дверные проёмы. Сборка выполняется с помощью прилагаемых крепежей и шестигранного ключа.

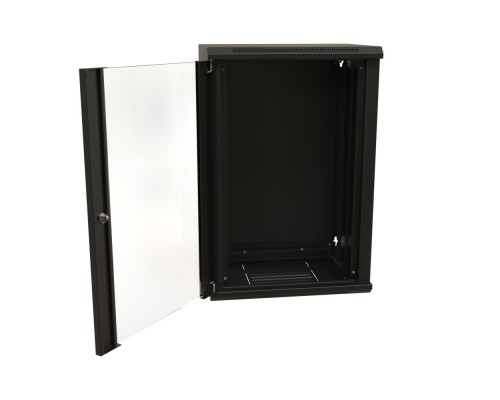

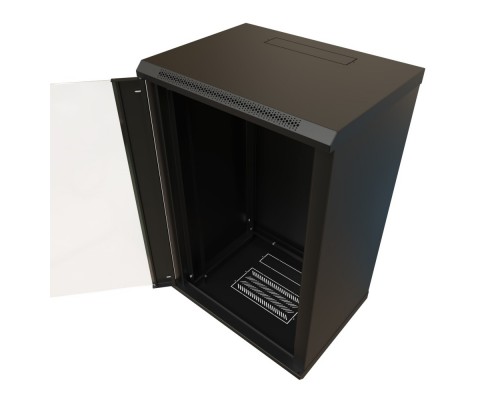

Обзорная стеклянная дверь и съёмные панели
- Стеклянная дверь на стальной раме — позволяет контролировать состояние оборудования без открывания.
- Съёмные боковые панели — обеспечивают удобный доступ для монтажа и обслуживания.
- Сплошная задняя стенка — закрывает доступ с тыльной стороны, что важно для настенных установок.
- Отверстия для кабелей (в крыше и полу) — закрываются щётками, предотвращая попадание пыли.
Заземление и безопасность
Шкаф оснащён системой заземления в комплекте (винт, клемма, знак заземления). Все металлические детали соединены с главной шиной заземления, что соответствует требованиям электробезопасности.
Особенности конструкции и вентиляция
Вентиляция осуществляется естественным путём через перфорацию в крыше, полу и задней стенке. Для активного отвода тепла в комплекте есть место для установки дополнительных вентиляторных блоков (приобретаются отдельно).
Удобство прокладки кабелей
- Съёмные боковые панели позволяют заводить кабели с любой стороны.
- Отверстия под щётки в верхней и нижней панели — диаметр до 50 мм.
- Регулируемые монтажные профили 19" с шагом по высоте 1U.
Комплектация и аксессуары
В базовый комплект входит: разобранный каркас, монтажные профили, полки (опционально), винтовые соединения, ключ для сборки, инструкция. Для расширения можно докупить полки, кабельные органайзеры, блоки розеток (PDU) и вентиляторные панели.
Совместимое оборудование и аксессуары
Для оснащения шкафа рекомендуется использовать следующее оборудование и комплектующие, совместимые с 19-дюймовым стандартом.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| 19-дюймовые полки | WRline WR-RM-1U-600 (фиксированная), WRline WR-RM-1U-600-S (выдвижная) | Для размещения оборудования, не крепящегося непосредственно в стойку |
| Блоки розеток PDU | WRline PDU-10A-8C13 (8 розеток C13), горизонтальный или вертикальный монтаж | Обеспечивают питание оборудования внутри шкафа |
| Вентиляторные панели | WRline WR-FAN-1U-2F (2 вентилятора, 1U), WRline WR-FAN-1U-4F (4 вентилятора) | Устанавливаются в верхнюю крышку для активного охлаждения |
| Кабельные органайзеры | WRline WR-CM-1U-19 (горизонтальный, 1U), вертикальные органайзеры на 19" | Для упорядочивания кабелей и вентиляции |
| Крепёж и винты | Винты M6 с полукруглой головкой (нейлон или сталь), квадратные гайки | Стандартный крепёж для 19-дюймовых профилей |
| Патч-панели и кроссы | WRline WR-PP-24-RJ45 (24 порта), модульные и оптические панели | Для организации структурированной кабельной сети |
Аналоги настенных шкафов 22U
Если модель WR-TW-2266-GP-RAL9004 недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Hyperline | HW-N-22U-66-01 | 22U, 600×600, стеклянная дверь, сталь, чёрный RAL9004, нагрузка 60 кг, настенный |
| ITK (Триа-Тек) | ITK-22U-60-60-G | 22U, 600×600, дверь стекло, сталь, чёрный RAL9005, нагрузка 50 кг |
| Mirex | MS-22U-600-600-G | 22U, 600×600, стеклянная дверь, перфорированная задняя стенка, нагрузка 40 кг |
| Euroscat | FHS-22U-6060 | 22U, 600×600, дверь стекло, встроенный вентилятор, нагрузка 50 кг |
| LanMaster | LM-22U-66G | 22U, 600×600, стеклянная дверь, съёмные боковые панели, чёрный |
| APC NetShelter | NS4241 | 42U напольный, но в линейке есть настенные 24U; более дорогой, с сейсмической защитой |
Рекомендация: Для задач, где важна нагрузка до 60 кг и стеклянная дверь, WRline WR-TW-2266-GP-RAL9004 является оптимальным по соотношению цена/качество. Если требуется большая глубина (700-800 мм), обратите внимание на модели с индексом 70 или 80.
Кому подойдёт настенный шкаф 22U
Рекомендуется, если вам нужно:
- Разместить 19-дюймовое оборудование высотой до 22U (коммутаторы, патч-панели, серверы 1U-2U).
- Закрепить шкаф на стене для экономии площади помещения.
- Визуально контролировать состояние оборудования через стеклянную дверь.
- Простая сборка и возможность наращивания аксессуарами (полки, вентиляторы).
- Высокая нагрузочная способность (60 кг) для установки тяжелых ИБП или серверов.
Вероятно, не подойдёт, если:
- Требуется напольное исполнение (высокая нагрузка, большое количество оборудования).
- Необходима степень защиты выше IP20 (например, IP55 для уличных условий).
- Полезная глубина менее 520 мм не позволяет разместить оборудование с длинным корпусом (глубина более 500 мм).
- Нужна дверь с ключом — в данной модели замок не предусмотрен (дверь закрывается на защёлку).
- Планируется активное охлаждение с кондиционером — конструкция не предусматривает монтаж кондиционера.
Конструкция и условия эксплуатации
Металлический корпус, 22U
Размеры (Ш×Г×В): 600×600×1086 мм, вес нетто около 22 кг. Шкаф крепится на стену с помощью анкерных болтов (в комплекте не поставляются). Верхняя и нижняя крышки имеют отверстия с щётками для кабельных вводов.
Условия эксплуатации
- Температура: от -10°C до +50°C (рабочая), хранение до +70°C.
- Влажность: 5–95% без конденсата.
- Требует наличия вентиляции в помещении при высокой плотности оборудования.
Не предназначен для установки на улице, а также в помещениях с агрессивной средой (химия, морской туман).
Технические характеристики
| Производитель | WRline |
| Модель | WR-TW-2266-GP-RAL9004 |
| Артикул | WR-TW-2266-GP-RAL9004 |
| Тип оборудования | Телекоммуникационный шкаф настенный |
| Высота, U | 22 |
| Высота общая, мм | 1086 |
| Ширина, мм | 600 |
| Глубина, мм | 600 |
| Полезная глубина, мм | 520 |
| Материал корпуса | Холоднокатаная сталь (SPCC), толщина 0.8–1.2 мм |
| Материал двери | Металл + закалённое стекло |
| Покрытие | Порошковая краска, цвет чёрный RAL 9004 |
| Цвет | Чёрный RAL9004 |
| Способ монтажа | Настенный |
| Степень защиты | IP20 |
| Максимальная нагрузка | 60 кг |
| Заземление | Есть (клемма заземления в комплекте) |
| Отверстия для кабелей | В крыше и полу (щётки в комплекте) |
| Боковые панели | Съёмные |
| Задняя стенка | Сплошная |
| Дверца | Обзорная (стеклянная) |
| Вентиляция | Естественная (перфорация); возможно доустановка вентиляторных панелей |
| Запорное устройство | Защёлка (без замка) |
| Комплект поставки | Шкаф в разобранном виде, монтажные профили, винты, ключ |
| Гарантия | 1 год |
| Производитель | WRline |
| Part Number | WR-TW-2266-GP-RAL9004 |
Часто задаваемые вопросы
Какой максимальный вес оборудования можно установить в шкаф?
Максимальная нагрузка на шкаф составляет 60 кг. Учитывайте вес всего размещаемого оборудования, включая полки, блоки розеток и кабели.
Входит ли в комплект монтажный крепёж для стены?
В комплект поставки входят винты для сборки шкафа, но анкерные болты для крепления к стене приобретаются отдельно. Рекомендуются дюбели 8x60 мм или химические анкеры для бетонных стен.
Можно ли установить вентиляторный блок для охлаждения?
Да, верхняя крышка имеет монтажные отверстия для установки вентиляторных панелей формата 1U или 2U (например, WR-FAN-1U-2F). Питание вентиляторов подключается к штатной розетке внутри шкафа.
Какова полезная глубина шкафа? Все ли стандартные серверы помещаются?
Полезная глубина 520 мм. Большинство 19-дюймовых коммутаторов, патч-панелей и ИБП глубиной до 500 мм помещаются свободно. Для серверов глубиной более 520 мм (например, HP ProLiant DL360) потребуется шкаф глубиной 600 мм или более.
Есть ли возможность зафиксировать дверь в открытом положении?
Дверь открывается на угол до 180° и фиксируется с помощью боковых петель. Для фиксации в открытом состоянии можно использовать дополнительный ограничитель (в комплекте не поставляется).
Каким инструментом собирается шкаф?
Для сборки необходим крестовой отвёртка и шестигранный ключ (H4 или H5, входит в комплект). Все винты стандартные — М6.
Можно ли установить шкаф на пол?
Модель предназначена для настенного монтажа. Для установки на пол используйте специальные напольные подставки для 22U шкафов (приобретаются отдельно).
Какой цвет RAL9004? Отличается от RAL9005?
RAL9004 — чёрный с лёгким синеватым отливом (текстурный). RAL9005 — глубокий чёрный (матовый). Внешне разница заметна при дневном свете, но для большинства случаев оба варианта визуально близки.
Можно ли организовать ввод кабеля сбоку?
Боковые панели съёмные, что позволяет заводить кабели с левой или правой стороны. Для аккуратного ввода можно вырезать отверстие в панели (рекомендуется использовать дрель с коронкой).
Какой гарантийный срок и как заменить деталь?
Гарантия 1 год. В случае заводского брака обращайтесь к продавцу — производитель WRline осуществляет замену через сервисные центры. На отдельные детали (стекло, фурнитура) гарантия 6 месяцев.
