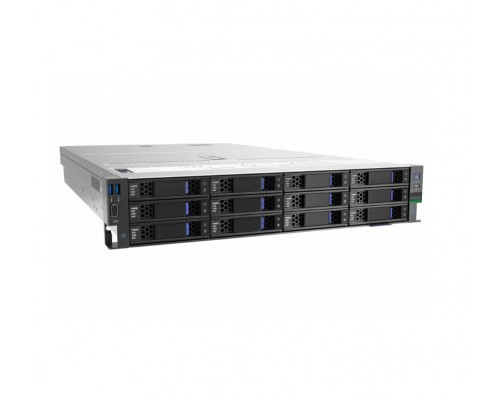

Шасси Apex R320-12/2U (артикул R320-12_2U) — серверная платформа форм-фактора 2U, рассчитанная на установку двух процессоров Intel Xeon Scalable 3-го поколения с TDP до 270 Вт. Предусмотрено 32 слота RDIMM DDR4, 12 отсеков для накопителей LFF (2.5"/3.5") и гибкая система расширения PCIe 4.0. Шасси поставляется с двумя блоками питания 1200 Вт, комплектными направляющими для монтажа в стойку, но без радиаторов для процессоров (heatsink not included). Идеальная основа для построения высокопроизводительного сервера под задачи виртуализации, баз данных, хранения данных или вычислительных нагрузок.
Производительность и масштабируемость
Платформа поддерживает два процессора Intel Xeon Scalable 3-го поколения (вплоть до 40 ядер каждый) с тепловыделением до 270 Вт. 32 слота RDIMM DDR4 позволяют установить до 4 ТБ оперативной памяти (при использовании 128 ГБ модулей), обеспечивая высокую пропускную способность для самых требовательных приложений.
12 отсеков LFF (2.5"/3.5")
- Гибкость конфигурации — возможность установки как 2.5", так и 3.5" накопителей SAS/SATA.
- Поддержка NVMe — 4 порта на материнской плате поддерживают NVMe, что даёт доступ к сверхбыстрым SSD.
- 8 дополнительных портов SAS/SATA — для организации больших массивов хранения.
10 слотов PCIe 4.0
В зависимости от конфигурации райзера доступно до 10 слотов PCI Express 4.0. Базовый комплект включает райзер A с разъёмами 3x8 (1x16+1x8) — для установки высокопроизводительных ускорителей, сетевых карт и контроллеров хранения.
2 слота M.2 SATA
Для загрузочных дисков или кэширования можно использовать два слота M.2 (SATA) — это освобождает основные отсеки под хранение данных.
Сетевые интерфейсы и управление
Шасси оснащено современными сетевыми контроллерами для гибкой интеграции в инфраструктуру:
- OCP 3.0 2x1GbE — два гигабитных порта для управления и служебного трафика.
- BMC 1xGbE — выделенный порт для удалённого управления сервером (IPMI).
- Дополнительные сетевые карты — устанавливаются в слоты PCIe для расширения числа портов и увеличения пропускной способности.
Блоки питания и охлаждение
Модули питания 2x1200 Вт
Горячезаменяемые блоки питания обеспечивают суммарную мощность до 2400 Вт (режим резервирования 1+1). Этого достаточно для питания двух процессоров с TDP 270 Вт, большого количества накопителей и карт расширения.
Система охлаждения
Важно: в комплект поставки не входят радиаторы для процессоров (heatsink not included). Необходимо приобрести совместимые радиаторы отдельно. Шасси рассчитано на стандартные вентиляторные сборки (вентиляторы в комплект не входят, устанавливаются дополнительно в зависимости от конфигурации).
Совместимые компоненты и аксессуары
Для сборки сервера на базе шасси Apex R320-12/2U потребуются процессоры, память, накопители, радиаторы и дополнительные контроллеры. Ниже приведены рекомендуемые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Процессоры | Intel Xeon Gold 6348, Platinum 8368Q, 3-го поколения (LGA 4189) | TDP ≤ 270 Вт |
| Оперативная память | DDR4 RDIMM 3200 МГц, 16/32/64/128 ГБ (Samsung, Micron, Hynix) | 32 слота, до 4 ТБ |
| Накопители LFF (3.5") | Seagate Exos 7E8 8/10/12 ТБ, WD Gold 4/6/8 ТБ SAS/SATA | 12 отсеков |
| Накопители SFF (2.5") | SSD Intel D7-P5510 3.84 ТБ, Samsung PM897 960 ГБ (SAS/SATA) | Через переходники или в корзинах |
| NVMe SSD | Intel P5800X, Samsung PM9A3 (U.2 / U.3) | Подключаются к 4 портам NVMe на материнской плате |
| M.2 SSD | Samsung 870 EVO M.2 SATA, WD Blue SA510 M.2 SATA | 2 слота M.2 SATA |
| Радиаторы для процессоров | Heatsink not included — подбираются под TDP процессора (рекомендуется активное охлаждение с вентилятором) | Обязательны к заказу отдельно |
| Контроллеры RAID/HBA | Broadcom 9560-16i (PCIe 4.0), Dell HBA355i (SAS/SATA) | Устанавливаются в слоты PCIe |
| Сетевые карты | Intel X710-DA2 (2x10GbE), Mellanox ConnectX-5 (2x25GbE) | Для высокоскоростных соединений |
Аналоги шасси Apex R320-12/2U
Если данная модель отсутствует или требуется сравнение, рассмотрите следующие альтернативы с похожими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| SuperMicro | SuperChassis 217HQ-R782B | 2U, 12x3.5", 2x Xeon Scalable, 32x DIMM, 8x PCIe, 2x 1600W. Более высокая мощность БП. |
| Dell | PowerEdge R750xs | 2U, 8x3.5", 2x Xeon Scalable, 32x DIMM, 2x 800W. Меньше отсеков, но есть готовые решения с поддержкой. |
| HPE | ProLiant DL380 Gen10 Plus | 2U, 8xSFF, 2x Xeon Scalable, 32x DIMM, 8x PCIe, 2x 1600W. Меньше отсеков, более высокая стоимость. |
| ASUS | RS720A-E11-RS12E | 2U, 12x3.5", 2x Xeon Scalable, 32x DIMM, 8x PCIe, 2x 1200W. Близкий аналог, поддержка NVMe. |
| Gigabyte | R282-Z92 | 2U, 12x3.5", 2x AMD EPYC (не Intel). Для альтернативных платформ. |
Рекомендация: При выборе аналога обращайте внимание на количество отсеков, поддержку NVMe и бюджет PoE (не актуально для серверов). Для проектов, где критична масштабируемость хранения, Apex R320-12/2U остаётся одним из самых гибких решений.
Кому подойдёт Apex R320-12/2U
Рекомендуется, если вам нужно:
- Собрать сервер с 12+ накопителями для систем хранения данных или видеонаблюдения.
- Использовать два процессора Intel Xeon Scalable 3-го поколения с высоким TDP.
- Установить до 32 модулей памяти DDR4 для виртуализации или баз данных.
- Гибкая конфигурация PCIe 4.0 для ускорителей, сетевых карт и RAID-контроллеров.
- Требуется резервирование по питанию (2x1200W).
Вероятно, не подойдёт, если:
- Вам нужен готовый сервер «под ключ» — требуется дополнительная закупка процессоров, памяти, радиаторов.
- Не нужны 12 отсеков — достаточно 4-8 дисков.
- Планируется использовать процессоры AMD EPYC — платформа только под Intel.
- Бюджет ограничен — шасси без комплектующих может быть дороже готового решения.
Конструкция и условия эксплуатации
Металлический корпус, 2U
Размеры 482?445?87 мм (Ш?Г?В), вес зависит от установленных компонентов. Монтируется в стандартную 19-дюймовую стойку. Направляющие (Rail) входят в комплект. Вентиляционные отверстия спереди и сзади для эффективного охлаждения.
Диапазон рабочих температур
- Эксплуатация: от +10°C до +35°C (рекомендуемый диапазон для серверных помещений).
- Хранение: от -20°C до +70°C.
- Влажность: 20–80% без конденсата (рабочая), до 90% (хранение).
Устойчив к длительной работе в условиях ЦОД, серверных и вентилируемых технических помещениях.
Технические характеристики
| Модель | Шасси Apex R320-12/2U |
| Артикул | R320-12_2U |
| Тип изделия | Серверное шасси (chassis) |
| Форм-фактор | 2U, стоечное исполнение |
| Поддерживаемые процессоры | 2x Intel Xeon Scalable 3-го поколения (LGA 4189) |
| Максимальное тепловыделение процессора | 270 Вт (TDP) |
| Слоты для оперативной памяти | 32x RDIMM DDR4 (макс. 4 ТБ) |
| Слоты для накопителей | 12x LFF (2.5"/3.5") SAS/SATA |
| Контроллер платы расширения (Raiser) | RAISER A PCI-E 4.0 3x8 (1x16+1x8) |
| Максимальное количество слотов PCIe | 10 (в зависимости от конфигурации) |
| Сетевые интерфейсы | OCP 3.0 2x1GbE, BMC 1xGbE |
| Порты накопителей на материнской плате | 4x SAS/SATA/NVMe, 8x SAS/SATA |
| Слоты M.2 | 2x M.2 SATA |
| Блок питания | 2x 1200 Вт (горячезаменяемые, 1+1) |
| Комплектация | Направляющие (Rail) для стойки |
| Охлаждение процессоров | Отсутствует в комплекте (Heatsink not incl.) |
| Вентиляторы | Не входят в комплект (устанавливаются дополнительно) |
| Материнская плата | Входит в комплект (серверная, с разъёмами LGA 4189) |
| Поддержка RAID | Зависит от установленного контроллера |
| Управление | BMC с выделенным портом LAN (IPMI) |
| Размеры (Ш?Г?В) | 482?445?87 мм |
| Вес нетто (без компонентов) | ~8 кг (зависит от конфигурации) |
| Монтаж в стойку | Да, 2U |
| Диапазон температур при эксплуатации | от +10°C до +35°C |
| Диапазон температур при хранении | от -20°C до +70°C |
| Относительная влажность при эксплуатации | 20–80% (без конденсата) |
| Относительная влажность при хранении | 5–90% |
| Производитель | Apex (OEM) |
Часто задаваемые вопросы
Какие процессоры совместимы с шасси?
Все процессоры Intel Xeon Scalable 3-го поколения (LGA 4189) с TDP до 270 Вт, включая линейки Gold, Platinum и Silver. Поддерживаются модели с числом ядер до 40.
Сколько оперативной памяти можно установить?
32 слота RDIMM DDR4 с частотой 3200 МГц. Максимальный объём — 4 ТБ при использовании модулей по 128 ГБ. Поддерживаются регистровая память (RDIMM) и LRDIMM.
Входят ли в комплект радиаторы для процессоров?
Нет, радиаторы (heatsinks) не входят в комплект. Их необходимо заказать отдельно, в зависимости от TDP устанавливаемых процессоров. Рекомендуются активные радиаторы с вентиляторами.
Какие накопители можно установить в отсеки LFF?
12 отсеков поддерживают как 3.5-дюймовые жёсткие диски, так и 2.5-дюймовые SSD/HDD (через переходники). Интерфейсы — SAS/SATA. 4 порта на материнской плате дополнительно поддерживают NVMe (U.2/U.3).
Сколько слотов PCIe доступно?
Максимум 10 слотов PCI Express 4.0. Конфигурация зависит от установленных райзеров. В базовой поставке идёт райзер A (3x8: 1x16 + 1x8). Дополнительные райзеры приобретаются отдельно.
Какой блок питания установлен?
Два горячезаменяемых блока питания мощностью 1200 Вт каждый. Работают в режиме резервирования 1+1. Этого достаточно для питания двух процессоров 270 Вт, 12 дисков и карт расширения.
Можно ли использовать шасси с процессорами AMD?
Нет, шасси Apex R320-12/2U предназначено исключительно для процессоров Intel Xeon Scalable 3-го поколения (LGA 4189). Для AMD EPYC потребуется другое шасси.
Какие сетевые порты доступны на шасси?
Два порта 1GbE через разъём OCP 3.0 и один выделенный порт 1GbE для BMC (IPMI). Для увеличения пропускной способности можно установить дополнительные сетевые карты в слоты PCIe.
Входят ли вентиляторы в комплект?
Нет, вентиляторы не входят в комплект. Необходимо приобрести вентиляторную сборку (обычно 2-3 вентилятора 80/120 мм) в зависимости от конфигурации и требований охлаждения.
Можно ли монтировать шасси в стойку?
Да, направляющие (Rail) входят в комплект. Шасси устанавливается в стандартную 19-дюймовую стойку, занимает 2 юнита (2U).
