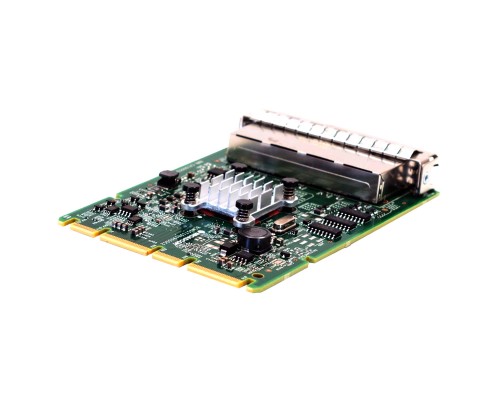

HP Broadcom BCM5719 4-Port 1Gb OCP 3.0 RJ-45 (P51181-B21) — сетевая карта формата OCP 3.0 на четыре порта Gigabit Ethernet с разъёмами RJ-45. Построена на проверенном контроллере Broadcom BCM5719, поддерживает PCIe 3.0 x4, аппаратное ускорение iSCSI и FCoE, jumbo-фреймы до 9КБ и энергоэффективный Ethernet (EEE). Идеальна для серверов HP ProLiant Gen10/Gen10+ с OCP-слотом, обеспечивая надёжное подключение к корпоративной сети (LAN, SAN) без дополнительных планок.
Высокая пропускная способность и надёжность
Сетевая карта использует четыре независимых гигабитных порта на базе контроллера Broadcom BCM5719 с интерфейсом PCIe 3.0 x4. Суммарная пропускная способность до 4 Гбит/с и поддержка jumbo-фреймов (до 9КБ) позволяют эффективно передавать большие объёмы данных, снижая нагрузку на CPU.
4 порта 1GbE RJ-45
- Четыре порта BASE-T (RJ-45) — каждый работает на скорости 10/100/1000 Мбит/с автоопределение.
- Аппаратное ускорение — iSCSI и FCoE разгружают процессор сервера при работе с системами хранения данных.
- Тегирование VLAN — полная поддержка 802.1Q для сетевой сегментации.
Форм-фактор OCP 3.0
Карта соответствует спецификации OCP 3.0 (Open Compute Project). Компактный дизайн без внешних кабелей — вставляется непосредственно в разъём на материнской плате сервера. В комплекте полноразмерная планка для крепления.
Управление и совместимость с ОС
Карта относится к серверному сегменту и поддерживает все основные операционные системы, используемые в ЦОД.
Поддерживаемые ОС
- VMware ESXi — полная совместимость, VMkernel драйверы.
- Windows Server — драйверы встроены, поддержка Teams и SR-IOV.
- Linux — все основные дистрибутивы (RHEL, Ubuntu, SUSE) с открытыми драйверами.
Стандарты Ethernet
- 10BASE-T, 100BASE-TX, 1000BASE-T.
- Jumbo Frames до 9КБ.
- Energy Efficient Ethernet (EEE) — снижение энергопотребления при низкой активности.
Дополнительные возможности и протоколы
iSCSI и FCoE
Аппаратная поддержка протоколов хранения данных iSCSI и FCoE позволяет использовать сетевую карту для подключения к SAN без дополнительных HBA-адаптеров, экономя слоты и снижая задержки.
VLAN тегирование (802.1Q)
Изоляция трафика и логическое разделение сети на виртуальные сегменты — до 4094 VLAN.
Поддержка больших MTU
Jumbo-фреймы размером 9000 байт увеличивают эффективность передачи, особенно при работе с большими файлами и бэкапами.
Энергоэффективность (EEE)
Соответствие стандарту 802.3az снижает потребление энергии в периоды низкой сетевой активности.
Совместимое оборудование и аксессуары
Сетевая карта HP P51181-B21 предназначена для серверов HP ProLiant, имеющих разъём OCP 3.0. Рекомендуется использовать оригинальные компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Серверы HP ProLiant с OCP 3.0 | DL380 Gen10, DL360 Gen10, ML350 Gen10, DL325 Gen10+ и др. | Требуется свободный слот OCP 3.0 |
| Патч-корды RJ-45 | Cat6 / Cat6a UTP или FTP, длина 0.5–5 м | Для подключения к коммутаторам 1GbE |
| Коммутаторы | Любой гигабитный коммутатор (Cisco Catalyst, HP Aruba, Juniper) | Поддержка 802.1Q и Jumbo Frames |
| Модули SFP (для подключения к оптике) | Не требуются — карта только RJ-45 | Если нужна оптика — используйте медный SFP или переходник |
Аналоги HP Broadcom BCM5719 OCP 3.0 P51181-B21
Если данной модели нет в наличии или требуется альтернатива, рассмотрите следующие сетевые карты с похожими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| HP | 380i (P08471-B21) | 4 порта 1GbE, OCP 3.0, контроллер Broadcom BCM5719, аналогичная функциональность. |
| HP | 366FLR (P49189-B21) | 4 порта 1GbE, форм-фактор FlexibleLOM (не OCP), подходит для Gen8/Gen9. |
| Intel | I350-T4 (OCP 3.0) | Аналогично 4x1GbE RJ-45, но контроллер Intel, поддержка iSCSI/FCoE чуть ниже. |
| Broadcom | BCM5719 (в OEM-исполнении Dell, Lenovo) | Технически та же карта, но с другим брендированием и планками. |
| Mellanox | ConnectX-4 Lx (2x10GbE) | Более высокая скорость, но только 2 порта и другой форм-фактор. |
Рекомендация: Если важен чистый OCP 3.0 и 4 порта 1GbE, лучший выбор — HP P51181-B21 (BCM5719) или Intel I350-T4 OCP. Для сетей 10Gb/s рассматривайте ConnectX-4 Lx.
Кому подойдёт HP P51181-B21
Рекомендуется, если вам нужно:
- Установить в сервер HP с OCP 3.0 (Gen10/Gen10+).
- Обеспечить 4 порта 1GbE для подключения к локальной сети.
- Использовать iSCSI или FCoE без отдельной HBA.
- Работать с крупными файлами — нужны jumbo-фреймы (9КБ).
- Экономить энергопотребление — поддержка EEE.
- Организовать VLAN и сегментацию сети.
Вероятно, не подойдёт, если:
- Сервер не имеет разъёма OCP 3.0 (только PCIe слоты).
- Требуются порты 10GbE или выше — достаточно 2 портов.
- Нужна карта для настольного ПК (OCP не поддерживается).
- Используются только оптические линии — RJ-45 не подойдёт.
- Бюджет ограничен: можно взять Intel I350-T4 (но нужен переходник).
Конструкция и условия эксплуатации
Компактный OCP-модуль, полноразмерная планка
Размеры стандарта OCP 3.0: 127×84 мм. В комплекте полноразмерная планка для фиксации в сервере. Вес около 150 г.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +55°C
- Хранение: от -40°C до +85°C
- Влажность: 10–90% (без конденсата) при работе
Предназначена для установки в серверные стойки с системой охлаждения.
Технические характеристики
| Производитель | HP |
| Модель | Broadcom BCM5719 4-Port 1Gb OCP 3.0 RJ-45 |
| Артикул | P51181-B21 |
| Формат платы | OCP 3.0 |
| Количество портов | 4 |
| Скорость портов | 1 Гбит/с (10/100/1000) |
| Тип портов | BASE-T (RJ-45) |
| Контроллер | Broadcom BCM5719 |
| Интерфейс подключения | PCIe 3.0 x4 |
| Поддерживаемые ОС | VMware, Windows, Linux |
| Поддержка тегирования VLAN | есть (802.1Q) |
| Поддержка iSCSI | есть |
| Поддержка FCoE | есть |
| Комплектация | полноразрамерная планка |
| Парт-номера | P51305-001, P51183-001 |
| Стандарты Ethernet | 10BASE-T, 100BASE-TX, 1000BASE-T |
| Jumbo Frames | до 9КБ |
| Управление энергопотреблением | Energy Efficient Ethernet (EEE) |
| Относительная влажность при эксплуатации | 10–90% (без конденсата) |
| Диапазон температур при эксплуатации | от 0°C до +55°C |
| Диапазон температур при хранении | от -40°C до +85°C |
| Вес нетто | ~150 г |
Часто задаваемые вопросы
В какие серверы можно установить эту карту?
Карта предназначена для серверов HP ProLiant Gen10, Gen10+ и новее, имеющих разъём OCP 3.0 (например, DL380, DL360, ML350).
Какая скорость работы каждого порта?
Каждый порт поддерживает 10/100/1000 Мбит/с (автоопределение). Суммарная пропускная способность до 4 Гбит/с.
Поддерживает ли карта iSCSI и FCoE?
Да, в контроллер Broadcom BCM5719 встроена аппаратная поддержка iSCSI и FCoE, что позволяет подключаться к системам хранения без дополнительных HBA.
Какая операционная система совместима?
Официально поддерживаются VMware ESXi, Windows Server (2016/2019/2022) и Linux (RHEL, Ubuntu, SUSE). Драйверы входят в состав ОС или скачиваются с сайта HP.
Есть ли поддержка VLAN?
Да, полная поддержка тегирования 802.1Q (до 4094 VLAN).
Можно ли использовать jumbo-фреймы?
Да, карта поддерживает jumbo-фреймы размером до 9КБ, что полезно для передачи больших файлов и бэкапов.
Что такое Energy Efficient Ethernet (EEE)?
Стандарт 802.3az, снижающий энергопотребление в периоды низкой сетевой активности (например, в простое).
Входит ли в комплект планка для крепления?
Да, в комплекте идёт полноразмерная планка (металлическая скоба) для фиксации в корпусе сервера.
Есть ли у карты парт-номера и какие?
Да, парт-номера: P51305-001 и P51183-001 (запасные части или альтернативные артикулы).
Можно ли установить эту карту в слот PCIe?
Нет, это исключительно OCP 3.0-модуль, он не подходит для стандартного слота PCIe. Используйте в серверах с OCP-разъёмом.
