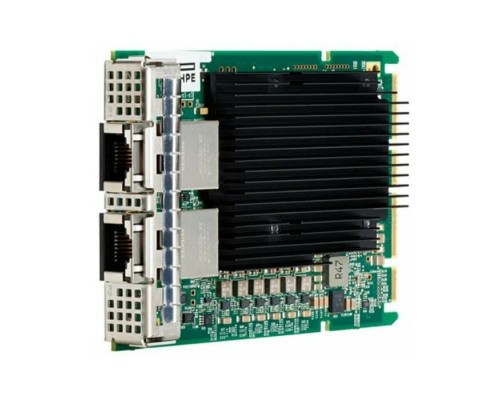

Broadcom BCM57416 10GbE Dual Port RJ-45 OCP 3.0 (артикул P10095-001, HPE P13640-001) — высокопроизводительная сетевая карта форм-фактора OCP 3.0 с двумя портами 10GBASE-T. Построена на чипсете Broadcom BCM57416, поддерживает скорости 10G/5G/2.5G/1G/100M, функции виртуализации SR-IOV, энергоэффективный Ethernet (IEEE 802.3az) и современные протоколы хранения данных (iSCSI, FCoE). Идеально подходит для серверов HPE ProLiant Gen10+ и Gen11, обеспечивая гигабитные соединения и низкую задержку для ЦОД и корпоративных сетей.
Высокая производительность и расширенные возможности
Сетевая карта Broadcom BCM57416 использует интерфейс OCP 3.0, обеспечивая прямую интеграцию с серверной платой без дополнительных слотов PCIe. Два порта RJ-45 10GbE поддерживают автосогласование скоростей от 100 Мбит/с до 10 Гбит/с, что упрощает миграцию с устаревших сетей.
Поддержка многопротокольной сети хранения
- iSCSI — организация хранения данных по IP-сетям с аппаратной разгрузкой.
- FCoE — передача Fibre Channel поверх Ethernet для конвергентной инфраструктуры.
- SR-IOV — виртуализация ввода-вывода с прямой передачей трафика виртуальным машинам.
Энергоэффективность и управление
- IEEE 802.3az (Energy Efficient Ethernet) — снижение энергопотребления в периоды простоя.
- Broadcom Advanced Control Suite — централизованное управление, мониторинг и обновление прошивки.
- Поддержка PXE для удалённой загрузки по сети.
Совместимость с серверами HPE
Карта предназначена для установки в серверы HPE ProLiant с разъёмом OCP 3.0. Проверена для следующих моделей:
| Сервер HPE | Тип слота OCP | Примечание |
|---|---|---|
| ProLiant DL360 Gen10+ | OCP 3.0 | Поддержка всех функций |
| ProLiant DL360 Gen11 | OCP 3.0 | Полная совместимость |
| ProLiant DL380 Gen10+ | OCP 3.0 | Поддержка SR-IOV и FCoE |
| ProLiant DL380 Gen11 | OCP 3.0 | Рекомендовано HPE |
Рекомендуемые аксессуары
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Патч-корды 10GBASE-T | Категория 6A (S/FTP) или 7 (S/FTP), длина до 100 м | Для работы на скорости 10 Гбит/с |
| Коммутаторы 10GbE RJ-45 | Cisco Catalyst 9200, HPE Aruba CX 6100, MikroTik CRS305 | Поддержка NBASE-T (2.5G/5G) |
| Модули SFP+ для медиаконвертеров | HPE X240, Cisco SFP-10G-T-X | Для перехода на оптоволокно |
| Термопаста/радиаторы | Встроенный пассивный радиатор (не требует замены) | Для пассивного охлаждения |
Аналоги сетевой карты Broadcom BCM57416 OCP 3.0
Если данная модель недоступна, рассмотрите следующие альтернативы с двумя портами 10GbE RJ-45 и форм-фактором OCP 3.0.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Intel | X710-DA2 OCP 3.0 | 2 порта SFP+, поддержка iWARP/RDMA, но не BASE-T. Подходит для оптики. |
| Mellanox | ConnectX-5 EN OCP 3.0 | 2 порта SFP28 (25GbE), обратная совместимость с 10GbE, RDMA, более высокая цена. |
| Broadcom | BCM57416 (HPE P10095-001) — текущая модель | Базовая модель. При выборе аналогов убедитесь в поддержке SR-IOV, iSCSI, FCoE. |
| QLogic | QLE8442 OCP 3.0 | 2 порта 10GbE RJ-45, поддержка FCoE и iSCSI, но не SR-IOV. |
Кому подойдёт Broadcom BCM57416 OCP 3.0
Рекомендуется, если вам нужно:
- Оснастить сервер HPE ProLiant Gen10+/Gen11 слотом OCP 3.0.
- Получить два порта 10GbE RJ-45 для подключения к существующей медной инфраструктуре.
- Использовать виртуализацию с SR-IOV для высокопроизводительных ВМ.
- Настроить сетевое хранение iSCSI или FCoE без дополнительных адаптеров.
- Снизить энергопотребление благодаря EEE (802.3az).
Вероятно, не подойдёт, если:
- У вас сервер без слота OCP 3.0 (только PCIe) — требуется адаптер PCIe.
- Нужны оптические порты SFP+ (тогда смотрите Intel X710-DA2).
- Требуется скорость 25GbE или выше — ConnectX-5 или Broadcom BCM57504.
- Не требуется поддержка FCoE или iSCSI — достаточно более дешёвой карты без этих функций.
Конструкция и условия эксплуатации
Форм-фактор OCP 3.0, низкопрофильный
Размеры 165 × 90 × 18 мм, вес 120 г. Пассивное охлаждение (радиатор). Устанавливается в соответствующий разъём на материнской плате сервера. Не требует дополнительного питания — подаётся через OCP.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +55°C
- Хранение: от -40°C до +70°C
- Влажность: 5–95% (без конденсата)
Технические характеристики
| Модель | Broadcom BCM57416 10GbE Dual Port RJ-45 OCP 3.0 |
| Артикул (P10095-001) | P10095-001 |
| Партномер HPE | P13640-001 |
| Партномер Broadcom | P10097-B21 |
| Интерфейс хоста | OCP 3.0 |
| Скорость порта Ethernet | 10 Гбит/с (10GBASE-T) |
| Количество портов | 2 |
| Тип порта | RJ-45 (BASE-T) |
| Поддерживаемые скорости | 10G / 5G / 2.5G / 1G / 100M (NBASE-T) |
| Чипсет | Broadcom BCM57416 |
| Поддержка PXE | Да |
| Поддержка iSCSI | Да (аппаратная разгрузка) |
| Поддержка FCoE | Да |
| Поддержка виртуализации | SR-IOV (до 64 виртуальных функций) |
| Поддержка телеметрии | Да (Broadcom Thermal Sensor, статистика) |
| Энергоэффективный Ethernet | IEEE 802.3az (EEE) |
| Управление | Broadcom Advanced Control Suite (ACS) |
| Совместимые серверы HPE | ProLiant DL360 Gen10+, DL360 Gen11, DL380 Gen10+, DL380 Gen11 |
| Размеры (Ш×Г×В) | 165 × 90 × 18 мм |
| Вес нетто | 120 г |
| Тип охлаждения | Пассивное (радиатор) |
| Диапазон температур при эксплуатации | от 0°C до +55°C |
| Диапазон температур при хранении | от -40°C до +70°C |
| Относительная влажность | 5–95% (без конденсата) |
| Производитель | Broadcom (под маркой HPE) |
Часто задаваемые вопросы
Для каких серверов подходит эта сетевая карта?
Для серверов HPE ProLiant с разъёмом OCP 3.0: DL360 Gen10+, DL360 Gen11, DL380 Gen10+, DL380 Gen11. Поддерживается полный набор функций.
Какие скорости Ethernet поддерживаются?
10 Гбит/с, 5 Гбит/с, 2.5 Гбит/с, 1 Гбит/с и 100 Мбит/с. Автосогласование по стандартам NBASE-T и 10GBASE-T.
Поддерживает ли карта виртуализацию?
Да, SR-IOV позволяет создавать до 64 виртуальных функций для прямой передачи трафика виртуальным машинам (VMware, KVM, Hyper-V).
Можно ли использовать для организации сетей хранения данных?
Да, iSCSI и FCoE с аппаратной разгрузкой снижают нагрузку на процессор. Подходит для подключения к SAN.
Требуется ли дополнительное питание?
Нет, питание подаётся через разъём OCP 3.0. Пассивный радиатор обеспечивает охлаждение, вентилятор не требуется.
Как управлять настройками карты?
С помощью Broadcom Advanced Control Suite (ACS) для Windows и Linux. Также доступна настройка через драйверы и прошивку.
Поддерживает ли загрузку по сети (PXE)?
Да, PXE поддерживается, что позволяет разворачивать ОС удалённо.
Чем отличается от карты Intel X710-DA2?
Broadcom BCM57416 использует медные порты RJ-45 и поддерживает NBASE-T (2.5G/5G). Intel X710-DA2 имеет оптические SFP+ порты. Если вам нужна медь — выбирайте Broadcom.
Какие кабели нужны для работы на 10 Гбит/с?
Категория 6A (S/FTP) или выше, длина до 100 метров. Более короткие кабели Cat6 также могут поддерживать 10G, но не гарантировано.
Где взять драйверы?
Последние драйверы доступны на сайте HPE (для HPE P13640-001) и на Broadcom Enterprise Network Adapter Support.
