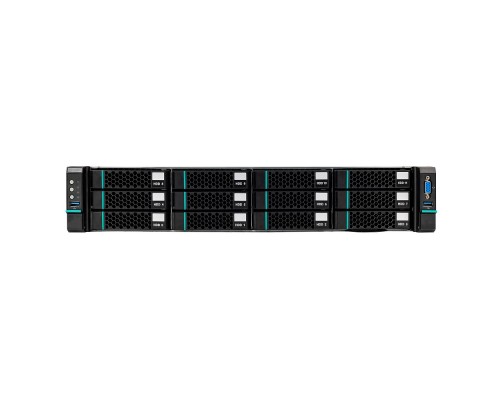

Серверная платформа Supermicro VendorPillar P4-P222412N2S-16 — высокопроизводительная 2U платформа с двумя сокетами LGA4677, чипсетом Intel C741 и 24 слотами DDR5 DIMM (макс. 6 ТБ, поддерживаются модули до 256 ГБ). Шасси оснащено 12 отсеками 3.5"/2.5" для SAS/SATA/NVMe-накопителей, двумя блоками питания 1600 Вт с горячей заменой и встроенным RAID-контроллером. Платформа предназначена для критичных корпоративных нагрузок: виртуализации, СУБД, HPC, аналитики и облачных сред.
Вычислительная мощность и масштабируемость
Серверная платформа построена на базе процессоров Intel Xeon 4-го и 5-го поколения (сокет LGA4677) и чипсета Intel C741. Два независимых сокета обеспечивают до 112 ядер (в зависимости от модели CPU), а шина UPII (Ultra Path Interconnect) связывает процессоры без узких мест.
Подсистема памяти
- 24 слота DDR5 DIMM — поддержка ECC DDR5-5600/4800, до 256 ГБ на модуль (максимум 6 ТБ).
- Поддержка технологии Intel Optane Persistent Memory 300 (PMem) для больших баз данных.
- 16 каналов памяти (по 8 на процессор) — максимальная пропускная способность до 460 ГБ/с.
Сетевые возможности и расширение
- 2 порта RJ-45 1GbE (встроенные, Intel I210) для базового управления и синхронизации.
- 2 слота PCIe 3.0 x16 — установка сетевых карт 10/25/40GbE, RAID-контроллеров или GPU (требуется дополнительное питание).
- Intel Quick Assist Technology — аппаратное ускорение сжатия и криптографии.
Гибкая подсистема хранения
Платформа Supermicro P4-P222412N2S-16 поддерживает до 12 накопителей в корзинах горячей замены, комбинируя SAS, SATA и NVMe.
Отсеки и типы накопителей
- 12 отсеков 3.5"/2.5" с поддержкой SAS3 (12 Гбит/с), SATA III (6 Гбит/с) и NVMe (через PCIe 4.0, при использовании поддержки платформы).
- Встроенный RAID (контроллер на базе Broadcom/Intel) — поддержка RAID 0, 1, 5, 6, 10, 50, 60.
- Поддержка Intel VROC (Virtual RAID on CPU) для NVMe-дисков без дополнительных контроллеров.
Дополнительно: M.2 и внутренние порты
- 2 разъема M.2 (PCIe x2 и PCIe x4) — установка загрузочных SSD NVMe/SATA.
- 1 слот M.2 (SATA III) — универсальное хранилище для кэша или ОС.
- 12 портов SAS (внутренние) для подключения бэкплейнов.
Управление и мониторинг
Платформа оснащена контроллером Supermicro IPMI (BMC) с выделенным портом 1GbE RJ-45 для удалённого управления.
Функции IPMI 2.0 / iKVM
- Веб-интерфейс, командная строка (IPMICFG) — настройка, мониторинг, обновление прошивки.
- Удалённая консоль (KVM over IP) — полный доступ к серверу без физического присутствия.
- Поддержка SNMP, RMCP, Redfish API — интеграция в системы оркестрации.
Безопасность
- TPM 2.0 встроенный модуль — для шифрования дисков и защищённой загрузки.
- Secure Boot и контроль целостности прошивок.
- Ручная блокировка корпуса для предотвращения несанкционированного доступа.
Совместимые комплектующие
Для сборки сервера на базе P4-P222412N2S-16 используйте следующие совместимые компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Процессоры | Intel Xeon Platinum 8592V, Gold 6438M, Silver 4516Y (LGA4677) | TDP до 350 Вт, требуется обновление BIOS |
| Оперативная память DDR5 | Samsung DDR5-5600 ECC RDIMM 64GB, 128GB, 256GB; SK Hynix DDR5-4800 | 24 слота, до 6 ТБ |
| Накопители SAS / SATA | WD Gold 22TB SAS, Seagate Exos 20TB SATA, Samsung PM883 SATA SSD | 12 отсеков 3.5"/2.5" |
| NVMe SSD (U.2 / EDSFF) | Samsung PM9A3 15.36TB U.2, Intel D7-P5520 15.36TB | Поддержка через бэкплейн или карты расширения |
| Сетевые карты (PCIe 3.0/4.0) | Intel E810-XXVAM2 (25GbE), Mellanox ConnectX-5 (100GbE) | Установка в слоты PCIe 3.0 x16 |
| Блоки питания (запасные) | Supermicro PWS-1K62A-1R (1600 Вт), горячая замена | Два установлены, поддержка N+1 |
Аналоги Supermicro P4-P222412N2S-16
Если данная платформа недоступна, рассмотрите следующие альтернативы с аналогичными характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Supermicro | SuperServer 122C-TNR | 1U, 12 слотов DDR5, 2xLGA4677, до 4xNVMe, до 2000W |
| Dell | PowerEdge R760xa | 2U, 2xLGA4677, 24 слота DDR5, до 12xSAS, 2x1600W, поддержка GPU |
| HPE | ProLiant DL380 Gen11 | 2U, 2xLGA4677, 24 слота DDR5, до 10xSAS/SATA, до 1600W |
| Lenovo | ThinkSystem SR650 V3 | 2U, 2xLGA4677, 24 слота DDR5, до 10xSAS/SATA, 2x1600W |
| Asus | RS720A-E11-RS24 | 2U, 2xLGA4189 (предыдущее поколение), 24 слота DDR4, до 12xSAS |
Рекомендация: При выборе аналога обращайте внимание на поколение процессора (LGA4677), количество слотов памяти DDR5 и возможность горячей замены блоков питания. Dell R760xa и HPE DL380 Gen11 наиболее близки по функционалу.
Кому подойдёт Supermicro P4-P222412N2S-16
Рекомендуется, если вам нужно:
- Сервер для виртуализации (VMware, Hyper-V, KVM) с высокой плотностью памяти.
- Вычислительный узел для HPC, аналитики, баз данных (SQL, NoSQL).
- Поддержка до 12 накопителей SAS/SATA/NVMe с комбинированным RAID.
- Надёжная платформа 24/7 с горячей заменой БП и дисков.
- Удалённое управление через IPMI/KVM и интеграция в дата-центр.
Вероятно, не подойдёт, если:
- Вам нужен 1U сервер — рассмотрите 122C-TNR.
- Достаточно одного процессора — есть платформы 1S LGA4677 (например, SuperServer 121C).
- Требуются накопители только NVMe — лучше выбрать платформы с прямым подключением NVMe.
- Бюджет ограничен — альтернативы от ASUS RS720A-E11 на LGA4189 дешевле.
Конструкция и условия эксплуатации
Форм-фактор 2U, глубокая серверная стойка
Ширина 482.6 мм, высота 88.9 мм, монтаж в стойку 19". Два блока питания 1600 Вт с горячей заменой, резервирование N+1. Поддержка стандартных креплений и направляющих.
Диапазон рабочих температур
- Эксплуатация: от +5°C до +35°C (средние значения для серверных помещений).
- Хранение: от -40°C до +70°C.
- Влажность: 20–80% (без конденсата) при работе.
Платформа предназначена для круглосуточной работы в контролируемых условиях ЦОД.
Технические характеристики
| Модель | Supermicro VendorPillar P4-P222412N2S-16 |
| Артикул | P4-P222412N2S-16 |
| Форм-фактор | 2U (482,6 × 88,9 мм) |
| Сокеты процессоров | 2 × LGA4677 |
| Чипсет | Intel C741 |
| Количество слотов памяти | 24 |
| Тип оперативной памяти | DDR5 ECC RDIMM / LRDIMM |
| Максимальный объём памяти | 6000 ГБ (6 ТБ) |
| Встроенная сеть (RJ-45) | 2 × 1GbE (Intel I210) |
| Слоты расширения PCIe | 2 × PCIe 3.0 x16 |
| Поддержка RAID | Да (встроенный контроллер, Intel VROC) |
| Количество отсеков 3.5″/2.5″ | 12 |
| Поддержка SAS | 12 портов SAS3 (12 Гбит/с) |
| Поддержка SATA III | Да |
| Поддержка NVMe | Да (через бэкплейн или карты) |
| Разъёмы M.2 | 2 (PCIe x2, PCIe x4) + 1 (SATA III) |
| Блок питания | 2 × 1600 Вт (горячая замена) |
| Управление | IPMI 2.0, iKVM, Redfish, SNMP |
| TPM | 2.0 (встроенный) |
| Версия PCI Express | 3.0 (слоты x16) |
| Ширина корпуса | 482,6 мм |
| Высота корпуса | 88,9 мм |
| Производитель | Supermicro |
Часто задаваемые вопросы
Какие процессоры поддерживает платформа?
Все процессоры Intel Xeon 4-го и 5-го поколения с сокетом LGA4677: Platinum, Gold, Silver, Bronze. Максимальный TDP — 350 Вт. Требуется версия BIOS не ниже 1.5.
Сколько модулей памяти DDR5 можно установить?
24 слота DIMM, поддерживаются регистровые модули ECC RDIMM/LRDIMM до 256 ГБ каждый. Максимальный объём — 6 ТБ при использовании 256 ГБ модулей.
Можно ли установить полноразмерную графическую карту?
Да, в один из слотов PCIe 3.0 x16 помещается GPU двойной высоты и длиной до 330 мм (например, NVIDIA A100 80GB). Дополнительное питание подводится через блоки 1600 Вт.
Какие типы накопителей можно использовать в 12 отсеках?
SAS3 (12 Гбит/с), SATA III (6 Гбит/с) и NVMe (через бэкплейн) в форматах 3.5" и 2.5". Поддержка Intel VROC позволяет создавать RAID из NVMe без контроллера.
Есть ли встроенный RAID-контроллер?
Да, платформа оснащена контроллером на базе Broadcom (например, 9560-16i) или Intel VROC. Поддерживаются уровни RAID 0, 1, 5, 6, 10, 50, 60. Настройка — через утилиту UEFI.
Как осуществляется удалённое управление?
Через выделенный порт 1GbE IPMI (ASPEED AST2600): веб-интерфейс, KVM over HTML5, виртуальные носители, командная строка IPMICFG, SNMP, Redfish API.
Какая мощность блоков питания и можно ли заменить их в работе?
Два блока по 1600 Вт, горячая замена. Поддерживается режим N+1. Входное напряжение AC 100–240 В с автоматическим переключением.
Поддерживается ли технология Intel Optane PMem 300?
Да, чипсет C741 и процессоры Xeon Scalable 4-го/5-го поколения поддерживают Intel Optane Persistent Memory 300 в режиме AppDirect или Memory Mode.
Каковы требования к охлаждению серверной стойки?
Рекомендуется температура входящего воздуха 20–25°C, мощность тепловыделения при полной загрузке — до 2500 Вт (зависит от CPU и дисков). Используются высокоскоростные вентиляторы с ШИМ.
Входит ли в комплект поставки крепёж для монтажа в стойку?
Да, в комплекте — направляющие и телескопические рельсы для 19" стоек, а также винты и фиксаторы. Установка в стойку занимает 15 минут.
