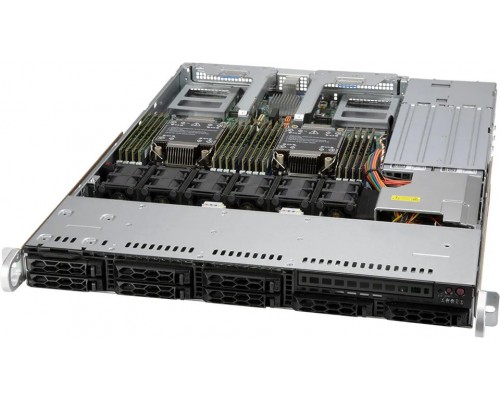

Серверная платформа Supermicro SYS-120C-TR (арт. SYS-120C-TR (bundle2)) — это высокопроизводительная 1U-платформа с двумя сокетами LGA4189 для процессоров Intel Xeon Scalable 3-го поколения (Ice Lake). Поддерживает до 16 модулей DDR4 UDIMM ECC с частотой 3200 МГц, 8 отсеков 3,5"/2,5" для SAS/SATA III накопителей, встроенный M.2 PCIe 4.0 x4, два слота PCIe 4.0 и встроенное управление IPMI. Идеальный выбор для ЦОД, облачных вычислений, виртуализации и ресурсоёмких корпоративных приложений.
Мощность и масштабируемость
Платформа Supermicro SYS-120C-TR построена на чипсете Intel C621A и предназначена для установки двух процессоров Intel Xeon Gold/Platinum с TDP до 270 Вт. Каждый процессор взаимодействует с восемью слотами памяти UDIMM, что обеспечивает до 512 ГБ ОЗУ (с модулями 32 ГБ). Дисковая подсистема включает 8 горячезаменяемых отсеков для SAS/SATA III (6 Гбит/с) с возможностью установки SSD или HDD, а также один внутренний M.2 (PCIe 4.0 x4).
Два сокета LGA4189
- Процессоры Intel Xeon Scalable 3rd Gen (Ice Lake) — от 8 до 40 ядер, до 270 Вт TDP.
- Поддержка Intel Optane Persistent Memory 200 series — для больших баз данных.
- 16 слотов DDR4 UDIMM ECC с частотами до 3200 МГц.
Гибкое хранилище
- 8 отсеков 3,5"/2,5" с поддержкой SAS/SATA III — до 128 ТБ на платформу.
- Встроенный M.2 (PCIe 4.0 x4) для быстрого кэша или загрузочной ОС.
- Контроллер RAID (Broadcom 3008) с поддержкой уровней 0,1,5,10 (по умолчанию).
Слоты расширения PCIe 4.0
Два слота x16 (один с возможностью установки карт половинной высоты, половину длины) — идеально для сетевых карт 25/100 Гбит/с, NVMe-ускорителей или GPU для вычислений.
Управление и мониторинг
Как и все серверы Supermicro, данная платформа оснащена выделенным BMC (IPMI 2.0) с веб-интерфейсом для удалённого управления, мониторинга и установки ОС.
Инструменты управления
- IPMI 2.0 / HTML5 KVM — полный доступ к консоли сервера через браузер.
- SuperDoctor 5 — мониторинг температуры, напряжения, вентиляторов.
- Redfish API — автоматизация управления в современных ЦОД.
Безопасность
- TPM 2.0 — аппаратная защита ключей шифрования.
- Secure Boot — защита от неавторизованных загрузчиков.
- Защита IPMI — SSH/SSL, фильтрация по IP, ролевой доступ.
Дополнительные возможности и протоколы
Горячая замена блоков питания
Установлен один блок питания мощностью 860 Вт (80+ Platinum). Возможна установка второго резервного (опция) для обеспечения отказоустойчивости.
Вентиляторы с низким уровнем шума
Четыре 40-мм вентилятора с возможностью горячей замены и автоматическим управлением скоростью в зависимости от температуры.
Поддержка SAS/SATA
Встроенный контроллер Broadcom 3008 (SAS 3.0, 12 Гбит/с) обеспечивает работу до 8 дисков без дополнительных карт.
Совместимое оборудование и аксессуары
Для корректной работы Supermicro SYS-120C-TR рекомендуется использовать совместимые компоненты, проверенные производителем.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Процессоры Intel Xeon Scalable 3rd Gen | Xeon Gold 5318Y, 5320, Platinum 8352Y, 8375C и др. (LGA4189, TDP до 270 Вт) | Двухпроцессорная конфигурация — оба CPU должны быть одинаковыми |
| Оперативная память DDR4 UDIMM ECC | Samsung, Hynix, Micron 3200 МГц (PC4-25600), объём до 32 ГБ на модуль | Максимум 16 модулей; регистровая память (RDIMM/LRDIMM) не поддерживается |
| Накопители SAS / SATA III | 3.5" или 2.5" SATA SSD/HDD (например, Samsung PM893, Seagate Exos); SAS-диски (12 Гбит/с) | Для работы с SAS требуется поддержка контроллера Broadcom 3008 |
| M.2 SSD | NVMe PCIe 4.0 x4 (форм-фактор 2280, 22110) | Устанавливается на материнскую плату |
| Сетевые карты PCIe | Intel X710-DA2 (2x10GbE), Mellanox ConnectX-5 (25GbE), Broadcom | Слоты PCIe 4.0 x16 |
| Блок питания (дополнительный) | Supermicro PWS-860P-1R (860 Вт, 80+ Platinum) | Для резервирования питания (2+0) |
| Кабель питания C13-C14 | Стандартный 10A/15A, длина 1.8 м | Входит в комплект для блока питания |
Аналоги Supermicro SYS-120C-TR
На рынке представлены альтернативные 1U-платформы с похожими характеристиками от других производителей.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Dell | PowerEdge R650xs | 1U, 2x LGA4189, 16 слотов DDR4 RDIMM (не UDIMM), до 8 дисков SAS/SATA, 2x PCIe 4.0 |
| HPE | ProLiant DL360 Gen10 Plus | 1U, 2x LGA4189, 16 слотов DDR4 RDIMM, до 8 SAS/SATA, iLO 5 управление |
| Lenovo | ThinkSystem SR630 V2 | 1U, 2x LGA4189, 16 слотов DDR4, 8 дисков SAS/SATA, 2x M.2 |
| Asus | RS720A-E11-RS8 | 1U, 2x LGA4189, 12 слотов DDR4 RDIMM, 8 дисков SATA/SAS, 2x M.2 |
| Gigabyte | R272-Z31 | 1U, 2x LGA4189, 16 слотов DDR4 RDIMM, 8 дисков SAS/SATA, 2x M.2 |
Рекомендация: При выборе аналога обращайте внимание на тип поддерживаемой памяти (UDIMM vs RDIMM), количество слотов расширения и стоимость. Supermicro SYS-120C-TR выгодно отличается поддержкой UDIMM (более доступная память) и встроенным RAID.
Кому подойдёт Supermicro SYS-120C-TR
Рекомендуется, если вам нужно:
- Построить сервер для виртуализации (VMware, Hyper-V) с большим количеством виртуальных машин.
- Высокая плотность вычислений в 1U с поддержкой двух мощных процессоров.
- Использовать до 512 ГБ оперативной памяти UDIMM (бюджетнее, чем RDIMM).
- Гибкая дисковая подсистема: 8 отсеков с поддержкой SAS/SATA и NVMe M.2.
- Сбалансированное решение цена/производительность для ЦОД, облачных провайдеров.
Вероятно, не подойдёт, если:
- Требуется поддержка регистровой памяти (RDIMM/LRDIMM) — рассмотрите платформы на C621A с RDIMM.
- Нужны более 8 отсеков — выбирайте 2U-платформу.
- Необходимы нативные порты 10/25 Гбит/с на материнской плате — у данной платформы только один 1GbE для управления.
- Бюджет ограничен — можно рассмотреть платформы на одном сокете.
Конструкция и условия эксплуатации
Металлический корпус, 1U
Размеры 507?437?43 мм, вес 8 кг. Монтируется в стандартную 19-дюймовую стойку. Передняя панель с 8 отсеками для дисков, светодиодной индикацией и кнопкой питания.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C (при пониженном воздушном потоке — до +35°C).
- Хранение: от -20°C до +70°C.
- Влажность: 8–90% (без конденсата) при работе, до 95% при хранении.
Подходит для установки в серверных с кондиционированием.
Технические характеристики
| Модель | Supermicro SYS-120C-TR |
| Артикул | SYS-120C-TR (bundle2) |
| Форм-фактор | 1U стоечный |
| Сокет процессора | LGA4189 |
| Количество сокетов | 2 |
| Поддерживаемые процессоры | Intel Xeon Scalable 3rd Gen (Ice Lake), TDP до 270 Вт |
| Чипсет | Intel C621A |
| Тип оперативной памяти | DDR4 UDIMM ECC |
| Частота памяти | 3200 МГц |
| Количество слотов памяти | 16 |
| Максимальный объём памяти | 512 ГБ (16?32 ГБ) |
| Контроллер RAID | Broadcom 3008 (SAS3, 12 Гбит/с), поддержка RAID 0/1/5/10 |
| Количество отсеков 3,5"/2,5" | 8 (горячая замена) |
| Поддержка SAS | Да (SAS III, 12 Гбит/с) |
| Поддержка SATA III | Да (6 Гбит/с) |
| Количество M.2 (PCIe 4.0 x4) | 1 |
| Слоты расширения PCIe | 2 x PCIe 4.0 x16 (половинной высоты, половинной длины) |
| Версия PCI Express | 4.0 |
| Встроенная графикa | Два порта VGA (передний/задний) |
| Сеть | 1 x RJ-45 (1GbE) для управления (IPMI) |
| USB интерфейс | 2 x USB 3.0 (задняя панель), 2 x USB 2.0 (передняя опционально) |
| Разъёмы D-SUB | 1 x VGA (задняя панель) |
| PS/2 | Нет |
| Управление | IPMI 2.0 с HTML5 KVM, SuperDoctor 5, Redfish API |
| Блок питания (установленный) | 1 x 860 Вт (80+ Platinum), горячая замена |
| Количество мест для блоков питания | 2 (возможность резервирования) |
| Вентиляторы | 4 x 40 мм (горячая замена) |
| Размеры (Ш?Г?В) | 507?437?43 мм |
| Вес нетто | 8000 г |
| Размеры упаковки (Ш?Г?В) | 600?550?150 мм |
| Монтаж в стойку | Да, 1U |
| Диапазон температур при эксплуатации | от 0°C до +40°C |
| Диапазон температур при хранении | от -20°C до +70°C |
| Относительная влажность при эксплуатации | 8–90% (без конденсата) |
| Относительная влажность при хранении | 5–95% (без конденсата) |
| Производитель | Supermicro |
Часто задаваемые вопросы
Какие процессоры можно установить?
LGA4189 поддерживает Intel Xeon Scalable 3rd Gen (Ice Lake) — Gold, Platinum, Silver. Максимальный TDP 270 Вт. Рекомендуется использовать модели с поддержкой 8 каналов памяти.
Какой максимальный объём памяти?
До 512 ГБ с использованием 16 модулей DDR4 UDIMM ECC по 32 ГБ. Частота 3200 МГц. Регистровая память (RDIMM) не поддерживается.
Сколько дисков можно установить?
Восемь отсеков 3,5"/2,5" с горячей заменой, поддерживающих SAS (12 Гбит/с) и SATA III (6 Гбит/с). Также имеется один внутренний M.2 (PCIe 4.0 x4).
Поддерживается ли RAID?
Да, встроенный контроллер Broadcom 3008 поддерживает RAID 0, 1, 5, 10. При необходимости можно установить программный RAID или дополнительный HBA.
Есть ли поддержка удалённого управления?
Да, выделенный BMC с IPMI 2.0. Через веб-интерфейс доступны KVM, виртуальные носители, мониторинг питания и температуры.
Сколько сетевых портов на материнской плате?
Один порт 1GbE для управления (IPMI). Дополнительные сетевые карты могут быть установлены в слоты PCIe 4.0.
Можно ли установить второй блок питания?
Да, платформа имеет два места для блоков питания. Приобретите второй блок PWS-860P-1R для резервирования (1+1).
Какая гарантия на платформу?
Стандартная гарантия Supermicro — 3 года (может быть продлена до 5 лет по запросу).
Поддерживает ли платформа NVMe?
Один слот M.2 подключён по PCIe 4.0 x4 — поддерживает NVMe SSD. Для использования NVMe в отсеках 3,5" потребуется карта расширения.
Какие операционные системы сертифицированы?
Windows Server 2019/2022, Red Hat Enterprise Linux 8/9, VMware vSphere 7/8, Ubuntu 20.04/22.04. Полный список на сайте Supermicro.
