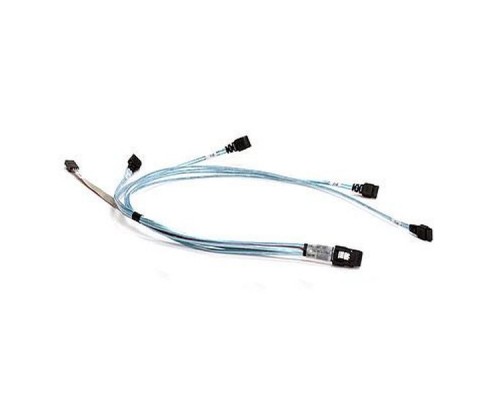

SuperMicro Кабель SFF-8087 Multi-lane 36pin – 4xSATA, 0.64 м (CBL-0188L) — внутренний переходной кабель IPass-to-4xSATA, предназначенный для подключения SAS/SATA контроллеров или бэкплейнов с разъёмом SFF-8087 к четырём накопителям SATA. Кабель состоит из четырёх отдельных каналов SATA разной длины (34, 44, 54, 64 см), что облегчает аккуратную прокладку внутри корпуса сервера или рабочей станции. Надёжные разъёмы с защёлками, качественное экранирование и полная совместимость с оборудованием SuperMicro.
Особенности конструкции
Кабель CBL-0188L выполнен по стандарту IPass (Mini-SAS) и обеспечивает подключение одного порта SFF-8087 к четырём независимым дискам SATA.
Разъёмы и длины
- Разъём со стороны контроллера: SFF-8087 (36 контактов, internal)
- Разъёмы со стороны накопителей: 4 x SATA 7-pin
- Длины кабелей SATA: 34 см, 44 см, 54 см, 64 см — позволяют дотянуться до дисков в разных отсеках корпуса.
Качество и надёжность
- Проводники 28 AWG с медной оплёткой для защиты от помех.
- Разъёмы с фиксаторами, предотвращающими самопроизвольное отключение.
- Соответствие стандарту SAS 2.1 (6 Гбит/с) и обратная совместимость с SATA 3 Гбит/с.
Совместимость и применение
Кабель разработан для использования с серверными материнскими платами и контроллерами SuperMicro, а также с большинством промышленных контроллеров, имеющих порт SFF-8087. Подходит для подключения жёстких дисков SATA и SSD в серверах, системах хранения данных (NAS/DAS) и рабочих станциях.
Поддерживаемые режимы работы
- Прямое подключение к SAS-контроллерам с поддержкой SATA tunneling.
- Работа с бэкплейнами SuperMicro (например, BPN-SAS-815TQ, BPN-SAS-826TQ).
- Использование с HBA-адаптерами LSI, Broadcom/Avago, Adaptec.
Совместимое оборудование и аксессуары
Для сборки хранилища с CBL-0188L рекомендуется следующее совместимое оборудование.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Контроллеры (HBA/RAID) с портом SFF-8087 | LSI 9211-8i, Broadcom 9300-8i, SuperMicro AOC-S2208L-L8i, адаптеры с чипсетом SAS2008/SAS3008 | Необходим внутренний Mini-SAS разъём |
| Материнские платы SuperMicro с встроенным SAS | X9DRH-7F, X10DRH-C, X11DPH-i, X12DPi-N6 | Порт SFF-8087 часто расположен рядом с чипсетом |
| Бэкплейны SuperMicro | BPN-SAS-815TQ, BPN-SAS-826TQ, BPN-SAS3-826EL1, BPN-SAS-846TQ | Подключаются напрямую к кабелю |
| Жёсткие диски SATA / SSD | Любые 3.5" и 2.5" SATA (Seagate, WD, Samsung, Kingston, etc.) | Скорость интерфейса до 6 Гбит/с |
| Корпуса серверов / шасси | SuperMicro 813, 815, 825, 826, 846, 847; 4U-шасси для рабочих станций | Длины кабелей (34-64 см) покрывают типовые компоновки |
Аналоги SuperMicro CBL-0188L
Если данной модели нет в наличии, можно использовать альтернативы с аналогичными характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Amphenol | SFF-8087 to 4x SATA, 0.6 м | Аналогичная конструкция, длины кабелей 30-60 см, прямое соответствие стандарту IPass |
| 3M | Mini-SAS to 4xSATA, 0.8м | Четыре канала SATA одинаковой длины (80 см), качественные разъёмы 3M |
| Molex | IPass-to-4xSATA, 0.5м | Компактный вариант, все четыре кабеля по 50 см, подходит для тесных корпусов |
| Fujitsu | SFF-8087 to 4xSATA (для PRIMERGY) | Совместим с серверами Fujitsu, длины 40/50/60/70 см |
| Dell | K996P / 06X38F (SFF-8087 to 4xSATA) | Оригинальный кабель для серверов PowerEdge, длины от 40 до 65 см |
Рекомендация: При выборе аналога обращайте внимание на суммарную длину кабелей и тип разъёмов. Для серверов SuperMicro оптимально использовать оригинальный CBL-0188L или продукцию Amphenol/3M.
Кому подойдёт SuperMicro CBL-0188L
Рекомендуется, если вам нужно:
- Подключить 4 SATA-диска к одному порту SAS-контроллера.
- Собрать или модернизировать сервер SuperMicro.
- Разные длины каналов для удобного кабель-менеджмента.
- Надёжное экранированное соединение внутри корпуса.
- Полностью совместимый аксессуар для SuperMicro.
Вероятно, не подойдёт, если:
- Требуется подключить SAS-диски (нужен другой кабель SFF-8087 to 4xSAS).
- Нужен внешний кабель (SFF-8644, SFF-8088) для внешних корзин.
- Длина всех каналов должна быть одинаковой — рассмотрите другие модели.
- Контроллер использует разъём SFF-8643 (потребуется переходник).
Конструкция и условия эксплуатации
Гибкий многожильный кабель
Кабель CBL-0188L имеет четыре независимых канала SATA, каждый из которых заключён в собственную изоляцию. Общий диаметр пучка — около 8 мм, что позволяет легко прокладывать его вдоль корпуса.
Температурный режим
- Рабочий диапазон: от 0°C до +60°C
- Температура хранения: от -20°C до +70°C
- Влажность: 10–90% (без конденсата)
Предназначен для установки внутри серверных корпусов, стоек и рабочих станций. Допускается многократное подключение/отключение.
Технические характеристики
| Модель | SuperMicro CBL-0188L |
| Артикул | CBL-0188L |
| Тип кабеля | Внутренний переходной, IPass-to-4xSATA |
| Разъём контроллера | SFF-8087 (Mini-SAS, 36 pin) |
| Разъёмы накопителей | 4 x SATA 7-pin (прямые, с защёлками) |
| Длина отдельных каналов | 64 см, 54 см, 44 см, 34 см |
| Общая длина пучка | 64 см (самый длинный канал) |
| Проводники | 28 AWG, медные, экранированные |
| Стандарт передачи данных | SAS 2.1 (6 Гбит/с), совместим с SATA 3 Гбит/с |
| Цвет изоляции | Чёрный (каналы SATA красный, синий, серый, чёрный) |
| Экранирование | Общая оплётка + индивидуальное экранирование каждого канала |
| Совместимые контроллеры | LSI, Broadcom/Avago, Adaptec, SuperMicro, Intel |
| Совместимые бэкплейны | SuperMicro BPN-SAS-815TQ, BPN-SAS-826TQ и др. |
| Производитель | Super Micro Computer, Inc. |
| Гарантия | 12 месяцев |
| Вес нетто | ~80 г |
| Упаковка | Антистатический пакет |
Часто задаваемые вопросы
Для чего используется кабель SFF-8087 to 4xSATA?
Он позволяет подключить один порт SAS-контроллера (SFF-8087) к четырём независимым SATA-дискам. Упрощает кабель-менеджмент и компактную сборку сервера.
Какие длины кабелей в комплекте?
Четыре канала имеют разную длину: 34 см, 44 см, 54 см и 64 см. Это удобно для подключения дисков в разных отсеках корпуса.
Подходит ли кабель для подключения SAS-дисков?
Нет, это версия для SATA-накопителей. Для SAS-дисков необходим кабель SFF-8087 to 4xSAS (с разъёмом SFF-8482).
С какими контроллерами совместим CBL-0188L?
Со всеми HBA и RAID-контроллерами, имеющими внутренний разъём SFF-8087: LSI 9211-8i, Broadcom 9300-8i, SuperMicro AOC-S2208L-L8i, Adaptec 6805 и большинством аналогов.
Можно ли использовать кабель с бэкплейнами не SuperMicro?
Да, кабель стандартный. Подходит к любым бэкплейнам с ответной частью SFF-8087, например, от Intel, Dell, HP (внутренние корзины).
Поддерживает ли кабель скорость 6 Гбит/с?
Да, кабель рассчитан на SAS 2.1 (6 Гбит/с) и полностью обратно совместим с SATA 3 Гбит/с.
Как отличить оригинальный кабель SuperMicro от подделки?
Оригинал имеет маркировку CBL-0188L на упаковке, разъёмы с логотипом SuperMicro и качественное литьё без заусенцев.
Можно ли сгибать кабель под острым углом?
Не рекомендуется изгиб радиусом менее 30 мм — это может повредить внутренние проводники. Используйте пластиковые стяжки для аккуратной фиксации.
Подходит ли кабель для подключения SSD?
Да, любые SATA SSD подключаются без проблем. Для 2.5" дисков возможно потребуется удлинитель, если штатной длины не хватает.
Что делать, если один из каналов не определяется?
Проверьте надёжность подключения со стороны контроллера и диска. Убедитесь, что контроллер поддерживает SATA tunneling. Попробуйте переподключить кабель.
