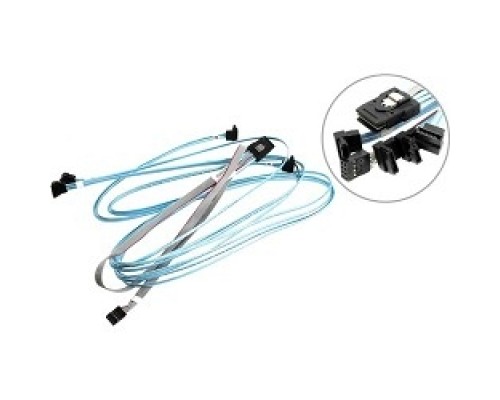

SuperMicro CBL-0388L — серверный кабель с разъёмом SFF-8087 на 4 порта SATA (0,96 м) для подключения внутренних накопителей к SAS/SATA-контроллеру или backplane. Обеспечивает одновременную передачу данных и питание для четырёх жёстких дисков или SSD. Используется при сборке и модернизации серверов SuperMicro, а также совместим со многими другими системами, оснащёнными разъёмом SFF-8087.
Особенности и совместимость
Кабель CBL-0388L выполнен в экранированном исполнении, что снижает влияние электромагнитных помех на передачу сигнала. Длина 0,96 м оптимальна для компактного монтажа внутри корпуса.
Разъёмы и назначение
- SFF-8087 (Mini SAS) — подключается к контроллеру или backplane.
- 4 × SATA — для подключения жёстких дисков или SSD форм-фактора 2,5"/3,5".
- Поддержка SAS — кабель полностью совместим с SAS-устройствами (при использовании SAS-контроллера).
Совместимость с платформами
- SuperMicro — серверные материнские платы, backplane (BPN-SAS2-826, BPN-SAS3-826 и др.) и контроллеры (AOC-S3008L-L8i, AOC-S3108L-H8i).
- Другие бренды — при наличии разъёма SFF-8087 на контроллере или платах расширения (LSI, Broadcom, Intel).
Конструкция и качество изготовления
Кабель изготовлен из высококачественных материалов: медные проводники, двойное экранирование, прочная изоляция PVC. Разъёмы с фиксаторами предотвращают самопроизвольное отключение.
Экранирование и длина
- Длина 0,96 м — удобно для аккуратной прокладки внутри корпуса.
- Экранирование — защита от наводок в серверном окружении.
- Шаг оплётки — равномерное переплетение для гибкости и прочности.
Температурный режим
Диапазон рабочих температур от 0°C до +60°C, допустимая влажность 10–90% без конденсата. Подходит для круглосуточной работы в серверных стойках.
Сфера применения
Где используется CBL-0388L
- Серверы и хранилища — подключение корзин с дисками к RAID-контроллеру.
- Модернизация — замена штатного кабеля при расширении дискового массива.
- Сборка custom NAS — при использовании серверной платформы SuperMicro.
Совместимое оборудование (примеры)
Подходит для большинства контроллеров с портом SFF-8087, например: LSI 9210-8i, 9211-8i, Broadcom 9305-16i, Intel RES2CV360 и аналоги.
Совместимое оборудование и аксессуары
Для полноценной работы рекомендуется использовать кабель CBL-0388L с совместимыми компонентами SuperMicro и других производителей.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Контроллеры SAS/SATA (SFF-8087) | AOC-S3008L-L8i, AOC-S3108L-H8i, LSI 9207-8i, Broadcom 9305-16i | 1× SFF-8087 на контроллере |
| Backplane SuperMicro | BPN-SAS2-826, BPN-SAS3-826, BPN-SAS-815TQ, BPN-SAS-825TQ | Требуется порт SFF-8087 |
| Накопители | Любые SATA или SAS (HDD/SSD) с интерфейсом 2,5" или 3,5" | Кабель поддерживает оба типа |
| Платы расширения (адаптеры) | Intel RES2CV360, RES2SV240 (при наличии SFF-8087) | Для увеличения количества портов |
| Комплект для монтажа | Кабельные стяжки, органайзеры, маркировочные бирки | Для аккуратной прокладки внутри корпуса |
Аналоги SuperMicro CBL-0388L
Если данная модель недоступна или требуется альтернатива, рассмотрите следующие кабели с разъёмом SFF-8087 на 4 порта SATA.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| SuperMicro | CBL-0388L | Оригинальный кабель, длина 0,96 м, гарантия 1 год. |
| SuperMicro | CBL-0385L | Тот же разъём SFF-8087, но длина 0,7 м. Компактнее. |
| Intel | Intel® Cable Kit AXXCBL8087 | Аналогичная спецификация, длина 1 м. Высокая совместимость с платами Intel. |
| 3M | 3M™ Mini SAS Cable 8087 | Известный бренд, доступны длины 0,5 м, 1 м, 2 м. Хорошее экранирование. |
| Startech | SAS8087CBL | Длина 1 м, бюджетный вариант для несерверного использования. |
| Dell | Dell 0V0C2C (SFF-8087) | Для серверов Dell PowerEdge. Длина 0,9 м. |
Рекомендация: при выборе обращайте внимание на длину, качество экранирования и совместимость с вашим контроллером. Для серверов SuperMicro оптимален оригинальный CBL-0388L.
Кому подойдёт SuperMicro CBL-0388L
Рекомендуется, если вам нужно:
- Подключить 4 SATA/SAS-накопителя к одному порту SFF-8087.
- Собрать или модернизировать сервер SuperMicro.
- Заменить повреждённый кабель в дисковом массиве.
- Локальное подключение внутри корпуса (длина 0,96 м).
- Экранированный кабель для снижения помех.
Вероятно, не подойдёт, если:
- Требуется внешнее подключение (разъём SFF-8644 или внешний SAS).
- Необходима длина больше 1,5 м.
- В системе используется разъём SFF-8643 (кабель не подойдёт без переходника).
- Подключается один диск (дешевле использовать одиночный SATA-кабель).
Технические характеристики
| Производитель | SuperMicro |
| Модель | CBL-0388L |
| Тип оборудования | SAS, SATA, NVMe кабели и переходники |
| Назначение | Для соединения периферийных устройств |
| Part Number | CBL-0388L |
| Разъём со стороны контроллера | SFF-8087 (Mini SAS, 36 контактов) |
| Разъём со стороны накопителей | 4 × SATA (15+7 контактов) |
| Длина кабеля | 0,96 м |
| Экранирование | Да, двойное |
| Совместимость | SuperMicro, LSI, Broadcom, Intel (SFF-8087) |
| Поддержка SAS | Да (при использовании SAS-контроллера) |
| Скорость передачи данных | До 6 Гбит/с на канал (SATA 3.0 / SAS 2.0) |
| Материал изоляции | PVC |
| Тип проводника | Медь |
| Страна производства | Китай |
| Гарантия | 1 год |
| Вес нетто | 30 г |
| Размеры упаковки (Ш×Г×В) | 8 × 29 × 2,5 см |
| Вес упаковки | 0,301 кг |
| Сайт производителя | www.supermicro.ru |
Часто задаваемые вопросы
Для чего нужен кабель CBL-0388L?
Для подключения четырёх SATA/SAS-накопителей к контроллеру или backplane, оснащённому разъёмом SFF-8087. Часто используется в серверах и дисковых массивах.
Какая длина кабеля?
Длина 0,96 метра. Этого достаточно для компактной укладки внутри серверного корпуса.
Совместим ли с SATA и SAS накопителями?
Да, кабель поддерживает оба интерфейса. При подключении SAS-дисков необходимо, чтобы контроллер также поддерживал SAS.
Подойдёт ли к материнской плате SuperMicro?
Да, большинство серверных материнских плат SuperMicro имеют разъём SFF-8087 для подключения корзин. Также совместим с платами LSI, Broadcom.
Чем отличается CBL-0388L от CBL-0385L?
Главное отличие — длина: 0,96 м против 0,7 м у CBL-0385L. В остальном характеристики идентичны.
Можно ли использовать для внешнего подключения?
Нет, кабель рассчитан только на внутреннее использование. Для внешних подключений нужен кабель с разъёмом SFF-8644 или SFF-8643.
Какую скорость передачи данных поддерживает?
До 6 Гбит/с на один канал, что соответствует стандартам SATA 3.0 и SAS 2.0.
Есть ли защита от помех?
Да, кабель имеет двойное экранирование, что снижает влияние электромагнитных наводок внутри сервера.
Подключается ли к разъёму SFF-8643?
Непосредственно нет. Для подключения к SFF-8643 потребуется переходник SFF-8643 на SFF-8087.
Качество кабеля для круглосуточной работы?
Кабель предназначен для 24/7 эксплуатации в серверных помещениях. Разъёмы с фиксаторами, прочная изоляция.
