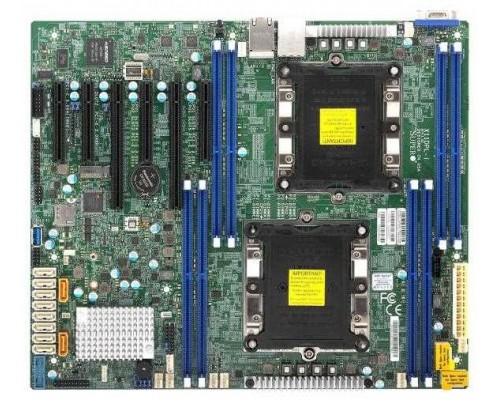

Supermicro MBD X11DPL-IB — серверная материнская плата форм-фактора ATX на чипсете Intel C621 с двумя сокетами LGA 3647. Поддерживает до двух процессоров Intel Xeon Scalable (второго поколения, семейства Skylake-SP/Cascade Lake-SP). Оснащена 8 слотами DDR4 RDIMM/LRDIMM (до 1 ТБ), встроенным контроллером SATA 6 Гбит/с с аппаратным RAID 0/1/5/10, двумя портами 1GbE на базе Intel Lewisburg и Marvell PHY, а также полным набором средств удалённого управления (IPMI 2.0). Идеальна для высокопроизводительных вычислительных и корпоративных серверов, систем хранения данных и рабочих станций.
Высокая производительность и надёжность
Плата построена на профессиональном чипсете Intel C621, обеспечивающем стабильную работу критичных серверных приложений. Два процессорных сокета поддерживают процессоры с TDP до 205 Вт, 8 слотов DDR4 позволяют установить до 1 ТБ оперативной памяти с частотами до 2933 МГц (в зависимости от процессора).
Два процессора Intel Xeon Scalable
- Два сокета LGA 3647 — поддержка процессоров серий Bronze, Silver, Gold, Platinum (TDP до 205 Вт).
- 6+6 каналов памяти — 8 слотов DDR4, максимум 1 ТБ при использовании LRDIMM.
- Поддержка Intel Optane Persistent Memory (Barlow Pass) — для работы с памятью нового поколения.
Встроенный SATA RAID
- 10 портов SATA 6 Гбит/с с аппаратной поддержкой RAID 0, 1, 5, 10.
- Без дополнительных контроллеров — простое и надёжное решение для локального хранилища.
- Поддержка NCQ и горячей замены (если шасси и бэкплейн поддерживают).
Сеть и управление
Два порта Gigabit Ethernet: основной на Intel Lewisburg (X550) и дополнительный на Marvell 88E1512 PHY. Встроенный контроллер управления IPMI 2.0 с выделенным портом RJ45 обеспечивает мониторинг и управление сервером удалённо (KVM over IP, виртуальные носители).
Надёжность, управление и безопасность
Материнская плата Supermicro X11DPL-IB создана для круглосуточной эксплуатации в дата‑центрах и офисах.
Инструменты управления
- IPMI 2.0 — удалённое управление питанием, обновление BIOS, просмотр журналов.
- SuperDoctor 5 — мониторинг температуры, напряжений, вентиляторов.
- BIOS с UEFI — подробные настройки, поддержка Secure Boot и TPM.
Политики безопасности
- TPM 2.0 (разъём) — аппаратное шифрование и проверка целостности ОС.
- Secure Boot — защита от руткитов и вредоносных загрузчиков.
- Intel SGX — поддержка защищённых анклавов (зависит от процессора).
Стабильность и расширение
Плата оснащена 7 слотами PCI-Express 3.0 (x16, x8), двумя слотами NVMe M.2 (до 22110) с интерфейсом PCIe 3.0 x4, что позволяет установить SSD сверхбыстрого хранения.
Дополнительные возможности и протоколы
Intel VMD (Volume Management Device)
Позволяет управлять NVMe‑дисками как горячезаменяемыми, без дополнительных RAID‑адаптеров.
Intel VT-d и VT-x
Аппаратная виртуализация для серверов с множественными виртуальными машинами.
Поддержка Smart Fan Control
Интеллектуальное управление вентиляторами для снижения шума и энергопотребления.
Совместимое оборудование и аксессуары
Для сборки сервера на базе Supermicro X11DPL-IB необходимы компоненты, совместимые с сокетом LGA 3647 и чипсетом C621.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Процессоры Xeon Scalable | Xeon Bronze 3204, Silver 4214, Gold 5220, Platinum 8280 (2‑го поколения) | Все с сокетом LGA 3647; TDP до 205 Вт |
| Оперативная память | DDR4 2666/2933 RDIMM, LRDIMM (регистровая) от Samsung, Hynix, Micron | 8 слотов, до 1 ТБ (LRDIMM 128 ГБ) |
| Накопители SATA | SSD/HDD 2.5"/3.5" SATA 6Gb/s, 10 портов | Для RAID 0/1/5/10 используйте диски одинаковой ёмкости |
| Накопители NVMe | M.2 NVMe SSD (до 22110) PCIe 3.0 x4, например Samsung 970 Pro, 980 Pro | Два слота M.2, поддержка Intel VMD |
| Блок питания | ATX или серверный PSU с 24‑pin + 8‑pin EPS12V + 4‑pin CPU | Рекомендуемая мощность: от 550 Вт (в зависимости от CPU и дисков) |
Аналоги Supermicro MBD X11DPL-IB
Если данная модель недоступна или требуется сравнение, рассмотрите альтернативы с двумя сокетами LGA 3647 и чипсетом C621.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Supermicro | X11DPi-N | Аналогичный чипсет, 12 слотов памяти, форм‑фактор E‑ATX, больше портов SATA |
| Supermicro | X11DPL‑I | Младшая версия без встроенного RAID, только 8 SATA, дешевле |
| ASRock Rack | EPC621D4U‑2T | Мини‑ITX, два слота DIMM, ограниченное расширение, но компактный размер |
| Gigabyte | MW51‑HP0 | Два сокета LGA 3647, 8 слотов DDR4, два 10GbE, форм‑фактор ATX |
| ASUS | WS C621E SAGE | Рабочая станция, 12 слотов памяти, 3x M.2, поддержка до 512 ГБ |
Рекомендация: Если вам нужна компактная плата с минимальными расширениями — обратите внимание на Supermicro X11DPL‑I. Для максимальной производительности и большого количества дисков — X11DPi‑N.
Кому подойдёт Supermicro MBD X11DPL-IB
Рекомендуется, если вам нужно:
- Собрать мощный сервер на двух Xeon Scalable для виртуализации (VMware, Hyper‑V).
- Получить встроенный RAID 0/1/5/10 без покупки дополнительного контроллера.
- Управлять сервером удалённо через IPMI/KVM.
- Установить быстрые NVMe M.2 SSD рядом с процессорами.
- Обеспечить отказоустойчивость и мониторинг для критичных бизнес-задач.
Вероятно, не подойдёт, если:
- Требуется форм‑фактор Mini‑ITX или MicroATX — плата ATX больше по размеру.
- Необходимы порты 10GbE — у данной модели только 1GbE.
- Планируется использовать процессоры Intel Xeon E (LGA 1151) — сокет другой.
- Бюджет ограничен — для простых серверов достаточно однопроцессорных решений.
Конструкция и условия эксплуатации
ATX форм‑фактор (305×244 мм)
Плата помещается в стандартные серверные и десктопные корпуса ATX. Имеет 7 слотов PCIe 3.0, два M.2, 10 портов SATA на борту.
Диапазон рабочих температур
- Эксплуатация: от +10°C до +35°C
- Хранение: от -40°C до +70°C
- Влажность: 8–90% (без конденсата) при работе, до 95% при хранении
Рассчитана на круглосуточную работу в серверных помещениях с контролем климата. Наличие радиаторов на чипсете и VRM обеспечивает пассивное охлаждение при малых нагрузках.
Технические характеристики
| Модель | Supermicro MBD X11DPL-IB |
| Артикул | 1SRMBDX11DPLIB |
| Сокет | LGA 3647 (2 шт.) |
| Количество процессоров | 2 |
| Чипсет | Intel C621 |
| Слоты памяти | 8 × DIMM DDR4 |
| Тип поддерживаемой памяти | DDR4 RDIMM/LRDIMM, до 2933 МГц |
| Максимальный объём памяти | 1 ТБ (при использовании LRDIMM) |
| Контроллер SATA | 10 × SATA 6 Гбит/с |
| Режимы RAID | 0, 1, 5, 10 (встроенный Intel RSTe) |
| Сетевой контроллер | Dual 1GbE: Intel Lewisburg + Marvell 88E1512 PHY |
| Управление | IPMI 2.0 с выделенным портом RJ45 (Aspeed AST2500) |
| Слоты расширения | 7 слотов PCI-Express 3.0 (x16, x8) |
| Разъёмы M.2 | 2 × M.2 (PCIe 3.0 x4, NGFF, до 22110) |
| Форм-фактор | ATX (305×244 мм) |
| Разъёмы питания | 24-pin ATX + 8-pin EPS12V + 4-pin CPU |
| USB порты | 6 USB 3.0 (4 задних + 2 через коннектор на плате) |
| Версия PCI-Express | 3.0 |
| Комплектация | Bulk (OEM) — без кабелей и дополнительных аксессуаров |
| Производитель | Supermicro (США / Тайвань) |
| Гарантия | 1 год от Supermicro (расширяется до 3 лет) |
Часто задаваемые вопросы
Какие процессоры поддерживает Supermicro X11DPL-IB?
Все процессоры Intel Xeon Scalable первого и второго поколения с сокетом LGA 3647: Xeon Bronze, Silver, Gold, Platinum. TDP до 205 Вт. Рекомендуем использовать последнюю версию BIOS для полной поддержки.
Сколько слотов памяти и какой максимальный объём?
8 слотов DDR4. При установке LRDIMM по 128 ГБ — до 1 ТБ. Регистровая память RDIMM/LRDIMM с ECC.
Поддерживает ли плата NVMe RAID?
Аппаратного RAID на NVMe нет, но с помощью Intel VMD можно настроить программный RAID в ОС (например, Windows Storage Spaces или mdadm в Linux).
Можно ли установить один процессор?
Да, плата работает с одним процессором. В этом случае слоты памяти, соответствующие второму CPU, будут недоступны. Только 4 канала памяти.
В чём отличия от X11DPL-I?
Версия IB включает встроенный RAID (Intel RSTe) и улучшенную сеть (два отдельных PHY). У X11DPL-I — только базовый SATA без RAID и одна сетевая карта.
Какой блок питания нужен?
Рекомендуется блок питания ATX мощностью от 550 Вт (для двух процессоров с TDP 120 Вт + диски). Обязательно наличие 8-pin CPU и дополнительного 4-pin CPU на плате.
Поддерживает ли плата ECC память?
Да, только регистровая память с ECC (RDIMM/LRDIMM). Обычная не‑ECC DDR4 не подходит.
Можно ли использовать её в игровом ПК?
Нет. Плата предназначена для серверов и рабочих станций: отсутствуют звуковой кодек, разъёмы HD Audio, нет поддержки чипов Intel Core. Для игр лучше подойдут материнские платы на чипсетах Z390/Z490.
Где найти драйверы и BIOS?
На странице поддержки Supermicro: https://www.supermicro.com/products/motherboard/X11DPL‑IB.cfm
