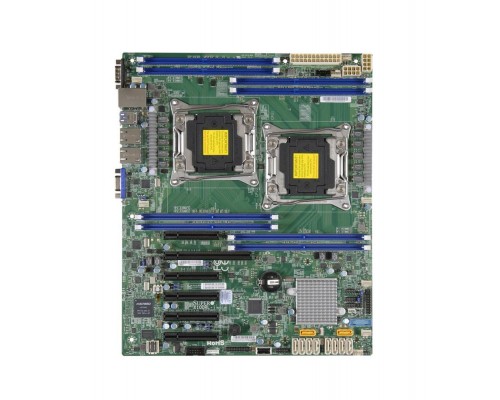

SuperMicro X10DRL-I-O (артикул 1SRMBDX10DRLIO) — серверная материнская плата форм-фактора ATX на чипсете Intel C612 с двумя сокетами LGA 2011-3. Поддерживает процессоры Intel Xeon E5-2600 v3/v4, до 1 ТБ DDR4 ECC RDIMM/LRDIMM с частотой 2400 МГц, 10 портов SATA3 6 Гбит/с, два гигабитных сетевых интерфейса Intel i210 и встроенное IPMI-управление с удалённой консолью KVM. Идеальная основа для мощного сервера, рабочей станции или системы хранения данных.
Высокая производительность и масштабируемость
Плата построена на профессиональной платформе Intel C612: два процессорных сокета LGA 2011-3, поддержка Intel Xeon E5-2600 v3/v4 с TDP до 145 Вт. До 22 ядер на процессор — до 44 логических ядер в двухпроцессорной конфигурации.
8 слотов DDR4 ECC
- Тип памяти: DDR4 LR-DIMM / RDIMM с коррекцией ошибок (ECC).
- Максимальный объём: до 1 ТБ при использовании LRDIMM.
- Частота: до 2400 МГц — высокая пропускная способность для виртуализации и баз данных.
2 x 1GbE Intel i210
Два независимых гигабитных контроллера Intel i210 обеспечивают надёжное сетевое подключение с поддержкой VLAN, Jumbo Frame и разгрузки протоколов. Подходят для объединения в LAG или прямого подключения к сети.
Управление и мониторинг
Встроенный контроллер IPMI 2.0 с поддержкой KVM позволяет полностью управлять сервером удалённо — без установки дополнительной ОС.
Инструменты управления
- IPMI 2.0 / KVM — удалённый доступ к консоли, монтирование ISO-образов.
- SuperDoctor 5 — мониторинг температуры, напряжения, вентиляторов.
- Dedicated LAN для IPMI — выделенный порт для управления.
Безопасность и надёжность
- TPM 1.2/2.0 (разъём) — аппаратное шифрование и Trusted Platform.
- ECC-память — защита от битовых ошибок.
- Двойные BIOS (некоторые версии) — защита от повреждения прошивки.
Дополнительные возможности и протоколы
10 портов SATA3 + 2 SATA DOM
Десять портов SATA 6 Гбит/с (встроенный контроллер Intel C612) плюс два разъёма SATA DOM для загрузочных SSD. Поддержка RAID 0/1/5/10 со встроенным контроллером.
5 слотов PCIe 3.0 + 1 PCIe 2.0
Слоты расширения: 2 x PCIe 3.0 x16, 2 x PCIe 3.0 x8, 1 x PCIe 3.0 x4 (механика x8), 1 x PCIe 2.0 x4. Возможность установки GPU, сетевых карт 10GbE, NVMe-адаптеров.
Поддержка процессоров Xeon E5-2600 v3/v4
Совместимость с Intel Xeon E5-2623 v4, E5-2680 v4, E5-2699 v4 и другими. Масштабирование по ядрам, кэшу и производительности.
Совместимое оборудование и аксессуары
Для сборки сервера на базе X10DRL-I-O используйте следующие компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Процессоры | Intel Xeon E5-2620 v4, E5-2680 v4, E5-2699 v4 (LGA 2011-3) | TDP до 145 Вт; поддержка v3/v4 |
| Оперативная память | DDR4 RDIMM/LRDIMM ECC 2400/2133 МГц (Samsung, Micron, Hynix) | 8 слотов, до 1 ТБ |
| Кулер для процессора | SuperMicro SNK-P0048P4 (1U), Noctua NH-U9DX i4 (4U) | Совместимость с Socket 2011 Narrow ILM |
| Блок питания | ATX / EPS12V, 550–1200 Вт (80+ Gold/Platinum) | Один 24-pin + два 8-pin (EPS12V) |
| Накопители SATA3 | 2.5″/3.5″ SSD/HDD (Samsung 870 Evo, WD Gold, Seagate Exos) | 10 портов, до 6 Гбит/с |
| Сетевые карты (опционально) | Intel X710-DA2 (10GbE), Mellanox ConnectX-3 (40GbE) | Установка в слоты PCIe 3.0 x8 |
Аналоги SuperMicro X10DRL-I-O
Если модель недоступна или требуется сравнение, рассмотрите альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| SuperMicro | X10DRL-i | Аналог без поддержки IPMI KVM, остальные характеристики идентичны. |
| SuperMicro | X10DRi-T4+ | Два порта 10GbE (Intel X540), больше слотов PCIe, выше цена. |
| Asus | Z10PE-D16 WS | Два LGA 2011-3, C612, 8× DDR4, 8× SATA, два 1GbE, IPMI. Близкий аналог. |
| Gigabyte | MD90-FS0-ZB | Dual socket LGA 2011-3, C612, 16× DDR4, 10× SATA, 2× 1GbE, IPMI. Расширенные возможности памяти. |
| Intel | S2600WT2R | Два LGA 2011-3, C612, 16× DDR4, 8× SATA, 2× 1GbE, IPMI. Серверная плата Intel. |
Рекомендация: При выборе аналога обращайте внимание на количество слотов памяти, наличие IPMI KVM и количество портов SATA. Для большинства задач SuperMicro X10DRL-I-O остаётся оптимальным решением.
Кому подойдёт SuperMicro X10DRL-I-O
Рекомендуется, если вам нужно:
- Собрать мощный сервер для виртуализации (VMware, Hyper-V).
- Создать систему хранения данных (NAS/SAN) с ECC-памятью.
- Построить рабочую станцию для 3D-моделирования или расчётов.
- Удалённое управление сервером через IPMI KVM.
- Два процессора Xeon E5-2600 v4 с высоким числом ядер.
Вероятно, не подойдёт, если:
- Достаточно одного процессора — рассмотрите SuperMicro X10SRi-F.
- Необходимы слоты M.2 NVMe — только через переходники PCIe.
- Требуются порты 10GbE на борту — нужна модель с 10GbE или дополнительная карта.
- Бюджет сильно ограничен — можно рассмотреть платы на чипсете H110/B150.
Конструкция и условия эксплуатации
ATX (12" x 10")
Форм-фактор ATX — устанавливается в стандартные корпуса. Высота 1U-4U. Винты и крепления стандартные.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +55°C
- Хранение: от -40°C до +80°C
- Влажность: 8–90% (без конденсата) при работе, до 95% при хранении
Устойчив к перепадам температур, рекомендуется размещение в серверных помещениях с вентиляцией.
Технические характеристики
| Модель | SuperMicro X10DRL-I-O |
| Артикул | 1SRMBDX10DRLIO |
| Форм-фактор | ATX (12" x 10") |
| Сокет | 2 x LGA 2011-3 |
| Чипсет | Intel C612 |
| Слоты памяти | 8 x DIMM |
| Тип памяти | DDR4 LR-DIMM / RDIMM ECC |
| Максимальная частота памяти | 2400 МГц |
| Максимальный объём памяти | 1 ТБ (LRDIMM) |
| Контроллер SATA | 10 x SATA3 6 Гбит/с (Intel C612) |
| Разъёмы SATA DOM | 2 |
| Сетевой контроллер | 2 x 1GbE Intel i210 |
| Удалённое управление | IPMI 2.0 с поддержкой KVM |
| Слоты расширения | 5 x PCIe 3.0, 1 x PCIe 2.0 |
| Разъём TPM | 1 (поддержка TPM 1.2/2.0) |
| Разъёмы питания | 24-pin ATX + 2 x 8-pin EPS12V |
| Вентиляторные разъёмы | 4 x 4-pin PWM |
| Поддержка процессоров | Intel Xeon E5-2600 v3/v4, TDP до 145 Вт |
| Видеовыход | VGA (BMC) для IPMI |
| USB на задней панели | 4 x USB 3.0 + 2 x USB 2.0 |
| Производитель | SuperMicro |
| Код производителя | MBD-X10DRL-I-O |
| Вес нетто | ~950 г |
| Размеры (Ш?Г?В) | 30.5 x 25.4 x 2.5 см |
Часто задаваемые вопросы
Какие процессоры совместимы с X10DRL-I-O?
Intel Xeon E5-2600 v3 (Haswell-EP) и v4 (Broadwell-EP) в исполнении LGA 2011-3. Примеры: E5-2620 v4, E5-2680 v4, E5-2699 v4. Максимальный TDP — 145 Вт.
Поддерживает ли плата память ECC и Registered?
Да, поддерживается RDIMM (Registered ECC) и LRDIMM (Load Reduced ECC) DDR4. Частота до 2400 МГц. Небуферизованная память (UDIMM) не поддерживается.
Можно ли установить один процессор?
Да, плата работает с одним процессором (в слот CPU1). Второй слот остаётся пустым, при этом память должна быть установлена в слоты первого процессора.
Какое удалённое управление предоставляет IPMI?
Полный доступ: веб-интерфейс, KVM-консоль (Virtual KVM), монтирование ISO, мониторинг сенсоров, управление питанием. Выделенный порт LAN для IPMI.
Сколько слотов PCIe и какие версии?
Всего 6 слотов: 2 x PCIe 3.0 x16, 2 x PCIe 3.0 x8, 1 x PCIe 3.0 x4 (слот x8), 1 x PCIe 2.0 x4. Подходят для GPU, NVMe, сетевых карт.
Есть ли поддержка RAID?
Встроенный контроллер Intel C612 поддерживает RAID 0/1/5/10 (Intel RSTe). Для более сложных уровней используйте дополнительный RAID-контроллер.
Какой блок питания рекомендуется?
ATX формата с 24-pin + 2 x 8-pin EPS12V. Мощность зависит от процессоров и нагрузки: от 550 Вт (один Xeon) до 1200 Вт (два с TDP 145 Вт + GPU).
Поддерживает ли плата NVMe-накопители?
Нет встроенных слотов M.2/U.2, но NVMe можно установить через переходник в слоты PCIe 3.0 x4/x8/x16 (например, адаптер SuperMicro AOC-SLG3-2M2).
Какие кулеры подойдут для LGA 2011-3?
Требуются кулеры с креплением Narrow ILM (SuperMicro SNK-P0048P4, Noctua NH-U9DX i4). Стандартные LGA 2011-3 кулеры также совместимы, если плата имеет Wide ILM (уточните версию).
Поддерживается ли UEFI и Secure Boot?
Да, плата имеет UEFI BIOS с поддержкой Secure Boot, что позволяет устанавливать Windows Server 2019/2022, актуальные дистрибутивы Linux.
