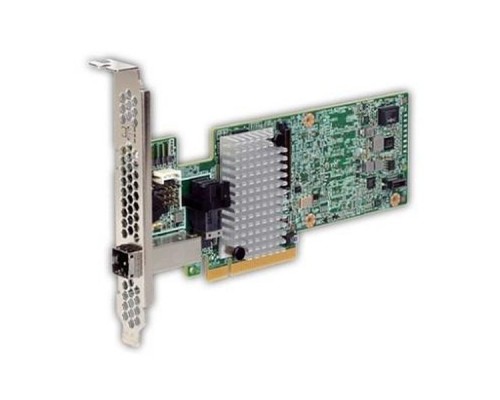

RAID-контроллер Broadcom 9380-4i4e (артикул LSI00439) — высокопроизводительный адаптер SAS/SATA с интерфейсом PCIe 3.0 и пропускной способностью 12 Гбит/с. Оснащён 4 внутренними и 4 внешними портами, кэш-памятью 1024 МБ DDR3 (1866 МГц) и поддержкой уровней RAID 0, 1, 5, 6, 10, 50, 60. Обеспечивает защиту данных благодаря Battery Backup Unit (BBU) и технологии CacheVault. Идеальное решение для серверов среднего и корпоративного уровня, систем хранения данных и рабочих станций, требующих высокой скорости и надёжности.
Высокая производительность и надёжность
Контроллер Broadcom 9380-4i4e построен на современном чипсете SAS 3408 и обеспечивает до 1,5 млн операций ввода-вывода в секунду (IOPS) при случайных операциях. Это позволяет эффективно обрабатывать интенсивные рабочие нагрузки СУБД, виртуализации и потокового видео.
4 порта SAS/SATA 12 Гбит/с + 4 внешних порта
- Внутренние порты (4 шт.): для подключения до 256 устройств через SAS-экспандеры (SAS 12 Гбит/с, SATA 6 Гбит/с).
- Внешние порты (4 шт.): для подключения внешних дисковых полок JBOD (SFF-8644).
- Поддержка SSD и HDD: работа как с высокоскоростными твердотельными накопителями, так и с жёсткими дисками.
Кэш-память 1024 МБ DDR3 1866 МГц
Большой объём кэша с высокой частотой ускоряет запись и чтение данных, а технология CacheVault с защитой от потери питания (BBU) предотвращает повреждение данных при внезапном отключении питания.
Управление и защита данных
Контроллер предоставляет полный набор функций для настройки и мониторинга RAID-массивов.
Инструменты управления
- MegaRAID Storage Manager (MSM) — графическая утилита для ОС Windows и Linux.
- CLI (Command Line Interface) — скриптовая настройка в Linux/ESXi.
- WebBIOS — встроенная утилита для конфигурации до загрузки ОС.
- MegaRAID Secure Console — централизованное управление несколькими контроллерами.
Продвинутая защита данных
- RAID 0, 1, 5, 6, 10, 50, 60 — любой уровень для баланса производительности и избыточности.
- CacheVault (BBU) — защита кэша при сбое питания (литий-ионный конденсатор).
- Поддержка горячей замены — замена дисков без остановки системы.
Дополнительные возможности
Поддержка SED (Self-Encrypting Drives) — аппаратное шифрование дисков без потери производительности.
Дополнительные возможности и протоколы
PCIe 3.0 x8
Интерфейс обеспечивает пропускную способность до 8 ГТ/с на линию, что исключает узкое место при подключении к материнской плате.
Поддержка SAS-экспандеров
Через внутренние порты можно подключить до 256 устройств с помощью SAS-экспандеров (например, Broadcom 28-port Expander).
Online Capacity Expansion (OCE)
Расширение массива без остановки работы системы — добавление дисков "на лету".
Drive Roaming
Перемещение дисков между контроллерами без потери данных и необходимости перестроения массива.
Совместимое оборудование и аксессуары
Для полноценной работы Broadcom 9380-4i4e рекомендуется использовать сертифицированные компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Внутренние кабели SAS (SFF-8643 к SFF-8643) | Broadcom, Amphenol, 3M — длина 0.5–1 м | Для подключения внутренних дисковых полок |
| Внешние кабели SAS (SFF-8644 к SFF-8644) | Broadcom, 3M, Molex — длина 1–3 м | Для подключения внешних JBOD |
| Экспандеры SAS | Broadcom 28-port Expander (05-50052-00), HP, Dell | Для увеличения количества подключаемых дисков |
| Батарейный модуль CacheVault (BBU) | Broadcom 05-25420-01 (входит в комплект для некоторых версий) | Обеспечивает защиту кэша |
| Диски SAS/SATA (12/6 Гбит/c) | Seagate Exos, WD Gold, Samsung PM1643 (SSD) | Любые стандартные накопители с интерфейсом SAS/SATA |
Аналоги Broadcom 9380-4i4e (LSI00439)
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Broadcom | 9361-8i (LSI00301) | 8 внутренних портов, 12 Гбит/с, но без внешних портов. Кэш 1 ГБ. |
| Broadcom | 9440-8i (LSI00450) | 8 внутренних портов, PCIe 4.0, 24 Гбит/с. Более высокая производительность и цена. |
| Microchip | Adaptec SmartRAID 3168-4i | 4 порта 12 Гбит/с, кэш 2 ГБ, cache protection. Прямой конкурент. |
| Microchip | Adaptec HBA 1100-4i4e | 4 внутренних + 4 внешних порта, HBA без RAID (виртуализация). |
| Intel | RS3WC080 (OEM Broadcom 9361-8i) | 8 портов, 12 Гбит/с, кэш 1 ГБ. Альтернатива для серверов Dell/HP. |
| Marvell | 88SE1275 | 8 портов, 12 Гбит/с, но меньше возможностей RAID и кэша. |
Рекомендация: При выборе аналога обращайте внимание на количество внешних портов, объём кэша и поддержку BBU. Для серверов с внешними дисковыми полками необходим контроллер с внешними портами (4i4e).
Кому подойдёт Broadcom 9380-4i4e (LSI00439)
Рекомендуется, если вам нужно:
- Подключить до 256 дисков (через экспандеры) с высокой скоростью.
- Организовать отказоустойчивый массив RAID 5/6/10 на сервере.
- Обеспечить защиту данных при сбое питания (BBU + CacheVault).
- Подключить внешнюю дисковую полку (4 внешних порта SFF-8644).
- Получить максимальную производительность для баз данных, виртуализации, видеонаблюдения.
Вероятно, не подойдёт, если:
- Требуется только HBA (без RAID) — тогда смотрите на LSI 9400-4i4e (HBA).
- Количество подключаемых дисков менее 8 — избыточен, достаточно контроллера с 4 портами.
- Нет необходимости во внешних портах — дешевле взять 9361-8i (8 внутренних).
- Работаете в домашнем NAS — дорого и сложно для начального уровня.
Конструкция и условия эксплуатации
Форм-фактор Low Profile MD2
Размеры 168 × 69 × 19 мм (длина × высота × глубина), вес без упаковки 200 г. Устанавливается в слот PCIe 3.0 x8 (совместим с x16). Комплектуется планкой full-height, low-profile bracket — в комплекте.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +55°C
- Хранение: от -40°C до +70°C
- Влажность: 5–90% (без конденсата) при работе, до 95% при хранении
Контроллер предназначен для серверных помещений с принудительной вентиляцией.
Технические характеристики
| Модель | 9380-4i4e |
| Артикул | LSI00439 / 05-25190-02 |
| Производитель | Broadcom (LSI) |
| Количество портов (внутренние) | 4 (SFF-8643) |
| Количество портов (внешние) | 4 (SFF-8644) |
| Скорость порта | 12 Гбит/с SAS / 6 Гбит/с SATA |
| Интерфейс с материнской платой | PCIe 3.0 x8 |
| Кэш-память | 1024 МБ DDR3 |
| Частота памяти | 1866 МГц |
| Поддержка RAID | 0, 1, 5, 6, 10, 50, 60 |
| Защита кэша | CacheVault (BBU, конденсатор) |
| Макс. количество устройств | 256 (с использованием экспандеров) |
| Поддержка SED | Да (шифрование дисков) |
| Операционные системы | Windows Server, Linux, VMware ESXi, FreeBSD |
| Управление | MSM, CIM, и хранить восстановле CLI, WebBIOS |
| Гарантия | 3 года (ограниченная) |
| Размеры (Ш × Г × В) | 168 × 69 × 19 мм |
| Вес нетто | 0.20 кг |
| Вес в упаковке | 0.47 кг |
| Объем упаковки | 0.004 м³ |
| Количество в упаковке | 5 шт (оптовая упаковка) |
| Температура эксплуатации | 0°C ~ +55°C |
| Температура хранения | -40°C ~ +70°C |
| Влажность (рабочая) | 5% ~ 90% (без конденсата) |
| Дополнительное название модели | LSI00439 |
| Наличие PCIe | Да |
Часто задаваемые вопросы
Какие уровни RAID поддерживает контроллер?
Поддерживаются RAID 0, 1, 5, 6, 10, 50, 60. Это позволяет выбрать оптимальный баланс между производительностью, ёмкостью и отказоустойчивостью.
Можно ли подключать как внутренние, так и внешние диски одновременно?
Да, контроллер имеет 4 внутренних порта (SFF-8643) и 4 внешних (SFF-8644). Вы одновременно может работать с дисками внутри сервера и с внешними дисковыми полками.
Какой максимальный объём кэша?
1024 МБ DDR3 с частотой 1866 МГц. Кэш защищён технологией CacheVault (BBU на литий-ионном конденсаторе) — данные сохраняются при внезапном отключении питания.
Поддерживает ли контроллер SSD-накопители?
Да, полностью поддерживаются SSD с интерфейсом SAS (12 Гбит/с) и SATA (6 Гбит/с). Для максимальной производительности рекомендуется использовать SSD с поддержкой NCQ.
Какой интерфейс подключения к материнской плате?
PCIe 3.0 x8. Обратно совместим со слотами x16 и x4 (скорость будет ограничена).
Входит ли в комплект кабели или батарейка BBU?
В стандартный комплект входит сам контроллер, планка low-profile и bracket full-height. Кабели SAS и батарейный модуль CacheVault приобретаются отдельно (кроме версий Kit).
Можно ли использовать этот контроллер в домашнем NAS?
Технически да, но для домашних целей он избыточен и дорог. Для NAS обычно достаточно встроенных контроллеров материнской платы или бюджетных HBA.
С какими операционными системами совместим контроллер?
Официально поддерживаются Windows Server 2012/2016/2019/2022, Red Hat Enterprise Linux, SUSE Linux, Ubuntu, VMware ESXi 6.5/7.0/8.0, FreeBSD.
Какой максимальный размер диска поддерживается?
Ограничение зависит от ОС и файловой системы, аппаратно контроллер поддерживает диски ёмкостью до 18 ТБ и более (SAS 12 Гбит/с).
Что такое CacheVault и зачем он нужен?
CacheVault — это система защиты кэша на основе конденсатора и NAND-памяти. При отключении питания данные из кэша сохраняются на NAND, а при восстановлении питания автоматически записываются на диски. Это предотвращает потерю данных и коррупцию массивов.
