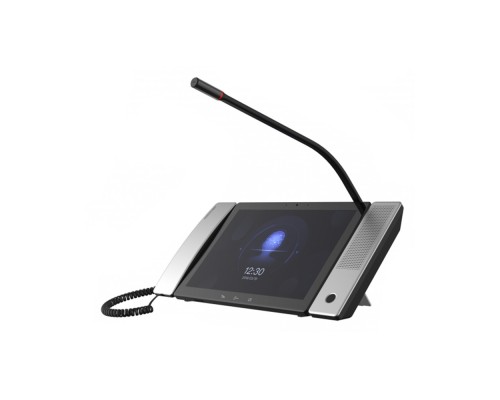

Hikvision DS-KM9503 — многофункциональный пульт консьержа на базе Android 7.1 с сенсорным IPS-дисплеем 10.1" (1280×800). Устройство предназначено для видеоконтроля и управления доступом в многоквартирных жилых комплексах, офисных центрах и на режимных объектах. Оснащено встроенной 2 Мп камерой, поддержкой PoE (LAN1), SIP-телефонией и тремя сенсорными кнопками вызова. Позволяет обслуживать до 128 привязанных IP-камер и управлять двумя релейными выходами (замки/шлагбаумы).
Многофункциональная платформа на Android 7.1
Пульт построен на базе операционной системы Android 7.1 с 2 ГБ оперативной и 8 ГБ встроенной памяти. Это обеспечивает стабильную работу SIP-стеков, визуализацию до 128 камер и быстрый отклик интерфейса.
10.1-дюймовый сенсорный IPS-экран
- Разрешение 1280×800 — чёткая цветопередача и широкие углы обзора (до 80° по диагонали).
- Емкостный сенсор — поддержка жестов и интуитивное управление интерфейсом.
- Автоматическая подстройка яркости — комфортная работа при любом освещении.
Встроенная камера 2 Мп
Камера с углом обзора 64.1° (горизонтальный) и разрешением 2 Мп обеспечивает двустороннюю видеосвязь с посетителями, а также может использоваться для фотофиксации событий.
Управление доступом и видеонаблюдение
Пульт DS-KM9503 интегрируется с IP-камерами, вызывными панелями и дверными замками, обеспечивая полный контроль периметра.
Поддержка SIP (до 10 000 абонентов)
- Совместимость с SIP-АТС — подключение к городским линиям и внутренним номерам.
- Групповой вызов — оповещение всех консьержей или охраны.
- Регистрация звонков — журнал вызовов с возможностью экспорта.
Тревожные входы и релейные выходы
- 2 тревожных входа — для подключения датчиков двери, движения или кнопки тревоги.
- 2 релейных выхода — управление электрозамками, шлагбаумами или светосигнализацией.
Привязка до 128 IP-камер
Один пульт может отображать изображение с 128 камер Hikvision или сторонних производителей (через RTSP). Доступен просмотр в сетке, по одному, а также запись снимков на SD-карту (до 128 ГБ).
Дополнительные возможности и интерфейсы
Аудио с шумоподавлением и эхокомпенсацией
Встроенный микрофон и динамик с регулировкой громкости, подавление эха и шумов — чёткая двусторонняя связь даже в шумных помещениях.
Три сенсорные кнопки и индикация
Три программируемые сенсорные кнопки (например, «Открыть калитку», «Вызов лифта», «Тревога») и светодиодные индикаторы состояния (питание, тревога, вызов).
Сетевые интерфейсы и PoE
- 2 порта 10/100/1000 Мбит/с Ethernet — один с поддержкой PoE (LAN1), второй для дополнительной сети.
- RS-485 — для подключения считывателей или внешних контроллеров.
- 3 порта USB — для мыши, клавиатуры, флеш-накопителя.
- Слот для SD-карты до 128 ГБ — локальное хранение записей и снимков.
Совместимое оборудование и аксессуары
Для работы в составе домофонной системы рекомендуется использовать оборудование Hikvision и совместимые сторонние устройства.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Вызывные панели IP | Hikvision DS-KV8xxx, DS-KD8xxx серии (SIP, 2 Мп) | Подключение через LAN/SIP |
| Электрозамки / защёлки | Биометрические или электромеханические (12V/24V) с релейным управлением | Максимальный ток коммутации 2A |
| IP-камеры видеонаблюдения | Hikvision DS-2CD2xxx, DS-2CD8xxx (RTSP, H.264/H.265) | До 128 камер при нагрузке на сеть |
| SIP-АТС / голосовой шлюз | Asterisk, FreePBX, Cisco CME, Yeastar S50 | Регистрация до 10 000 абонентов |
| Блок питания (если не используется PoE) | DC 12V, 2A (стабилизированный), разъём 5.5x2.1 мм | Можно заказать отдельно |
| Внешний микрофон / динамик | Активные колонки или наушники (3.5 мм) | Для улучшения звука в больших помещениях |
Аналоги Hikvision DS-KM9503
Если модель отсутствует или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Hikvision | DS-KM9502 | Предыдущая версия без слота SD и с меньшей памятью (1+4 ГБ). |
| Hikvision | DS-KM9604 | Более крупный экран 10.1" (1920×1080), Android 9, 3 ГБ ОЗУ, 2 камеры. |
| Dahua | DHI-VTO2111D-S2 | Аналоговый пульт с 7" экраном, без Android, бюджетный вариант. |
| Comelit | VIP-3050 | 10.1" дисплей, Android, SIP, но ограниченная интеграция с камерами. |
| Legrand | BTicino MyHome IP | Премиум-сегмент, 10" экран, поддержка KNX, высокая цена. |
| Axis | AXIS A8201 | Профессиональный пульт, ОС Linux, подходит для крупных систем. |
Рекомендация: Если нужна полная интеграция с домофонией Hikvision и до 128 камер — DS-KM9503 оптимальный выбор. Dahua или Comelit подойдут для смешанных парков оборудования.
Кому подойдёт Hikvision DS-KM9503
Рекомендуется, если вам нужно:
- Организовать рабочее место консьержа с видеоконтролем входной группы.
- Управлять электрозамками и калитками из одного интерфейса.
- Подключать до 128 IP-камер и просматривать их на 10.1" экране.
- Интегрировать пульт с SIP-телефонией (до 10 000 абонентов).
- Использовать PoE-питание для простоты подключения.
- Вести запись событий на SD-карту и экспортировать журнал звонков.
Вероятно, не подойдёт, если:
- Требуется аналоговая домофонная система — тогда смотрите серию Hikvision 2-wire.
- Достаточно простого голосового вызова без видео — дешевле DS-KM8301.
- Нужно управлять десятками замков — потребуется дополнительный контроллер.
- Экран 10.1" кажется слишком большим для поста охраны — есть 7" модели.
- Бюджет ограничен — можно рассмотреть пульты Dahua или б/у оборудование.
Конструкция и условия эксплуатации
Металлический корпус, настольная установка
Размеры 292×166×31 мм, вес 1,285 кг. Металлический корпус с пластиковой лицевой панелью. Рекомендуется устанавливать на горизонтальную поверхность или крепить на стену с помощью опционального кронштейна.
Диапазон рабочих температур
- Эксплуатация: от –10°C до +50°C
- Хранение: от –20°C до +70°C
- Влажность: 10–90% (без конденсата) при работе
Устройство предназначено для установки внутри помещений с умеренным климатом.
Технические характеристики
| Модель | Hikvision DS-KM9503 |
| Артикул | DS-KM9503 |
| Операционная система | Android 7.1 |
| Внутренняя память | 8 Гбайт |
| Оперативная память | 2 Гбайт |
| Размер экрана | 10.1" |
| Управление | сенсорное |
| Тип дисплея | IPS |
| Разрешение экрана | 1280×800 |
| Стандарт видеосжатия | H.264 |
| Угол обзора объектива | 64.1° (гориз.), 48.1° (верт.), 80.2° (диаг.) |
| Разрешение камеры | 2 Мп |
| Аудиовход | встроенный всенаправленный микрофон, внешний динамик, внешний S-образный микрофон, внешние наушники (3.5 мм) |
| Стандарт аудиосжатия | G.711U, G.711A |
| Аудиовыход | встроенный динамик, внешний динамик, внешняя голосовая колонка или наушники (3.5 мм) |
| Битрейт аудио | 64 Кбит/с |
| Улучшение качества звука | подавление шумов и эффекта эхо |
| Регулировка громкости | Да |
| Привязанная IP-камера | 128 |
| SIP абонентов | 10 000 |
| Протоколы | TCP/IP, SIP, RTSP |
| Проводная сеть | 10/100/1000 Мбит/с Ethernet (auto-MDI/MDIX) |
| Тревожный вход | 2 |
| Сетевой интерфейс | 2 x RJ-45 |
| RS-485 | 1 |
| USB-порты | 3 |
| SD-карта (макс.) | до 128 Гбайт |
| Индикатор дверного замка | 2 релейных выхода (НО/НЗ) |
| Кнопки | 3 сенсорные (программируемые) |
| Индикаторы | 3 (питание, вызов, тревога) |
| Вес нетто | 1.285 кг |
| Рабочая температура | –10°C … +50°C |
| Размеры (Ш×В×Г) | 292×166×31 мм |
| Питание | PoE (LAN 1) або DC 12 В |
| Потребляемая мощность | ≤ 12 Вт |
Часто задаваемые вопросы
Для какого количества абонентов рассчитан пульт?
SIP-стек поддерживает регистрацию до 10 000 абонентов (жильцов, сотрудников). Этого достаточно для многоподъездного жилого комплекса или бизнес-центра.
Можно ли подключить пульт без PoE?
Да, блок питания DC 12V (2А) приобретается отдельно. PoE используется только на порту LAN1 при подключении к коммутатору с поддержкой 802.3af/at.
С какими камерами работает DS-KM9503?
С любыми IP-камерами, поддерживающими RTSP и H.264/H.265. Рекомендуется использовать Hikvision для полной интеграции (события, PTZ).
Сколько записей можно сохранить на SD-карту?
Зависит от карты (до 128 ГБ) и битрейта. При типовом битрейте 2 Мбит/с можно хранить около 100 часов видео с одной камеры или тысячи снимков с камер.
Можно ли записывать разговоры?
Да, пульт может записывать аудио и видео вызовов на SD-карту по событию (входящий/исходящий звонок, тревога). В настройках можно выбрать каналы.
Поддерживает ли пульт подключение внешней сирены?
Да, к релейным выходам можно подключить световую или звуковую сигнализацию (12V/24V, до 2А). Настраивается срабатывание по тревоге.
Как настроить пульт без навыков программирования?
Используйте мастер первоначальной настройки через браузер (по IP) или подключайтесь к сети DHCP. Большинство параметров доступны через веб-интерфейс.
Какой диапазон IP-камер поддерживается?
Одновременно можно просматривать до 128 камер. Камеры могут быть в разных подсетях, главное — настроить маршрутизацию.
Можно ли обновить прошивку на пульте?
Да, веб-интерфейс позволяет загрузить новую прошивку с флешки или по сети. Рекомендуется проверять обновления на официальном сайте Hikvision.
Что делать, если пульт перестал отвечать на касания?
Выполните аппаратный сброс: выключите питание, зажмите кнопку «Reset» (справа на нижней панели) и включите питание на 10 секунд. После сброса настройки вернутся к заводским.
