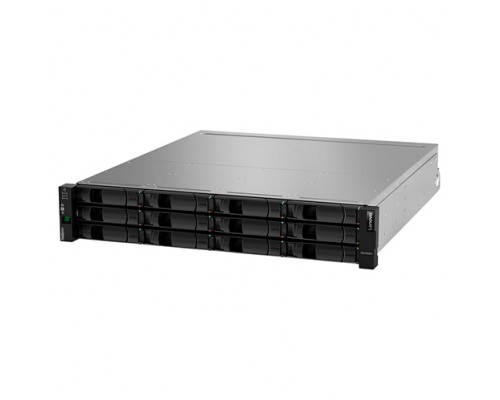

Полка расширения Lenovo ThinkSystem DE120S 2U12 LFF SAS 12 Гбит/с (арт. DE120S 2U12 LF) — высокопроизводительный JBOD-массив, предназначенный для увеличения ёмкости хранения данных в серверных и СХД-средах. Устройство формата 2U вмещает до 12 жёстких дисков LFF (Large Form Factor) с интерфейсом SAS 12 Гбит/с и поддерживает максимальный объём до 216 ТБ. Четыре порта SAS (8 каналов ввода/вывода) обеспечивают надёжное подключение к RAID-контроллерам или серверам. Идеальное решение для центров обработки данных, видеонаблюдения, резервного копирования и других задач, требующих масштабируемого дискового пространства.
Высокая производительность и масштабируемость
Полка расширения DE120S построена на передовом SAS-интерфейсе 12 Гбит/с, что гарантирует быстрый обмен данными между дисками и хост-системой. Четыре внешних порта SAS (8 каналов) позволяют организовать подключение с поддержкой множителя (SAS expander) для каскадирования до нескольких полок.
12 отсеков для дисков LFF
- Поддержка накопителей SAS/SATA — устанавливайте любые 3,5-дюймовые жёсткие диски и SSD с интерфейсом SAS 12/6/3 Гбит/с или SATA 6 Гбит/с (через межмостовую карту).
- Максимальная ёмкость 216 ТБ — используйте диски до 18 ТБ для создания крупных пулов данных.
- Горячая замена — каждый диск устанавливается в отдельную корзину с возможностью замены без выключения питания.
8 каналов ввода/вывода SAS 12 Гбит/с
Два порта Mini-SAS HD (SFF-8644) обеспечивают суммарную пропускную способность до 96 Гбит/с (8 линий по 12 Гбит/с). Полка поддерживает многопортовую конфигурацию для подключения к двум серверам или RAID-контроллерам одновременно, обеспечивая отказоустойчивость и балансировку нагрузки.
Управление и мониторинг
Полка расширения оснащена модулем управления (SES-совместимым), который позволяет удалённо отслеживать состояние дисков, температуру, напряжением и скорость вентиляторов через интерфейсы SCSI Enclosure Services (SES).
Основные возможности управления
- Мониторинг через SES — стандартный протокол для JBOD-массивов, поддерживается всеми современными ОС и СХД.
- Интеграция с Lenovo XClarity — централизованное управление серверами и оборудованием Lenovo.
- Светодиодная индикация — каждый отсек диска имеет LED-индикаторы активности и ошибок.
Надёжность и безопасность
- Двойное питание — две горячезаменяемые БП (модульные, 750 Вт) с возможностью подключения к разным источникам.
- Активное охлаждение — 4 вентилятора с возможностью горячей замены, поддерживающие резервирование N+1.
- Совместимость с резервированными конфигурациями — работа с двумя хостами через разные порты SAS.
Дополнительные возможности
Каскадирование (Expansion)
Используя встроенный SAS-экспандер, можно последовательно подключить до 8 полок DE120S, создав единое адресное пространство до 96 дисков (с поддержкой адресации до 128 устройств).
Поддержка SED-дисков
При установке дисков с аппаратным шифрованием (Self-Encrypting Drives) полка не накладывает ограничений на использование функционала шифрования.
Универсальность интерфейса
Порты Mini-SAS HD (SFF-8644) совместимы с большинством HBA/RAID-контроллеров через прямой кабель или адаптеры.
Совместимое оборудование и аксессуары
Для полноценной работы Lenovo DE120S рекомендуется использовать сертифицированные компоненты Lenovo или проверенных производителей. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Жёсткие диски SAS 12 Гбит/с LFF | Lenovo 2.4TB/4TB/8TB/12TB/16TB/18TB SAS (серия ThinkSystem), Seagate Exos, WD Gold, Toshiba MG | Диски объёмом до 18 ТБ для общей ёмкости до 216 ТБ |
| Кабели SAS внешние | Lenovo Mini-SAS HD (SFF-8644) – Mini-SAS HD (SFF-8644) 1м/2м/5м | Для подключения к HBA/RAID-контроллеру |
| RAID-контроллеры (для сервера) | Lenovo ThinkSystem RAID 930-8i/940-16i, Broadcom 9460/9480 | Должен поддерживать SAS 12 Гбит/с и внешние порты (SFF-8644) |
| HBA (простой хост-адаптер) | Lenovo ThinkSystem HBA 9400-16e, Broadcom 9500-16e | Для прямого подключения без RAID |
| Источник бесперебойного питания | Любой ИБП с выходом C13 для питания через БП полки (2 x C15) | Рекомендуется для защиты от скачков напряжения |
| Крепления для стойки | Входят в комплект (рельсы для 19" стоек) | Дополнительно: комплект кабель-менеджмента |
Аналоги Lenovo ThinkSystem DE120S 2U12 LFF
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Dell | PowerVault ME4012 (12 Gb SAS) | Аналогичный 2U, 12 отсеков LFF, поддержка SAS 12Гбит/с, двойные БП, управление через сервер. |
| HPE | D6020 (12 Gb SAS JBOD) | 2U, 12 x LFF, SAS-интерфейс, поддержка HPE Smart Array, до 8 полок в цепочке. |
| Supermicro | JBOB 12G SAS (CSE-826BE16-R1200LPB) | 2U, 12 отсеков, SAS3, двойные БП, более бюджетное решение. |
| Lenovo | ThinkSystem DE4000H (SCM-совместимая) | Средней ценовой категории, поддержка смешанных дисков, интеграция с Lenovo XClarity. |
| Fujitsu | ETERNUS JBOD JX40 (12 Gb) | 2U, 12 LFF, SAS 12 Гбит/с, резервирование, часто используется в сегменте SMB. |
Рекомендация: При выборе аналога обращайте внимание на количество портов SAS (минимум 4), поддержку множителя и совместимость с вашим контроллером. Lenovo DE120S оптимальна для экосистемы ThinkSystem.
Кому подойдёт Lenovo ThinkSystem DE120S
Рекомендуется, если вам нужно:
- Увеличить дисковую ёмкость сервера или СХД до 216 ТБ в корпусе 2U.
- Использовать быстрые SAS-диски 12 Гбит/с для требовательных приложений (БД, виртуализация).
- Обеспечить отказоустойчивость за счёт резервированных блоков питания и охлаждения.
- Подключить до 8 полок каскадно, создав единый пул хранения.
- Простое управление через SES и интеграция с Lenovo XClarity.
Вероятно, не подойдёт, если:
- Требуется более 12 отсеков в одном корпусе — рассмотрите 4U (24 или 60 отсеков).
- Необходима поддержка NVMe — DE120S только SAS/SATA.
- Вы ищете готовую СХД с контроллером RAID — JBOD требует внешнего RAID/HBA.
- Бюджет ограничен — существуют более доступные аналоги Supermicro.
Конструкция и условия эксплуатации
Металлический корпус, 2U
Размеры 437?648?87 мм (Ш?Г?В), вес около 12 кг (без дисков). Монтируется в 19-дюймовую стойку. Передняя панель с 12 индивидуальными корзинами для дисков, каждый с LED-индикаторами.
Диапазон рабочих температур
- Эксплуатация: от +5°C до +40°C
- Хранение: от -10°C до +60°C
- Влажность: 8–90% (без конденсата) при работе, до 95% при хранении
Полка устойчива к условиям дата-центров и серверных помещений с контролируемым климатом.
Технические характеристики
| Модель | Lenovo ThinkSystem DE120S 2U12 LFF SAS 12 Гбит/с |
| Артикул | DE120S 2U12 LF |
| Тип устройства | Полка расширения (JBOD) |
| Производитель | Lenovo |
| Базовая единица | шт |
| Количество каналов ввода/вывода | 8 (4 порта Mini-SAS HD SFF-8644) |
| Скорость работы интерфейса | 12 Гбит/с |
| Тип корпуса | 2U |
| Интерфейс носителя памяти | SAS (12/6/3 Гбит/с), SATA 6 Гбит/с (через межмостовую карту) |
| Количество поддерживаемых дисков памяти | 12 (LFF 3,5") |
| Максимальный поддерживаемый объем хранения | 216 ТБ (на базе дисков до 18 ТБ) |
| Краткое описание | Полка расширения Lenovo ThinkSystem DE120S 2U12 LFF |
| Форм-фактор | 2U, стоечный (19”) |
| Горячая замена дисков | Да |
| Поддержка множителя (Expander) | Да, встроенный SAS-экспандер |
| Количество БП | 2 (горячезаменяемые, модульные, 750 Вт) |
| Количество вентиляторов | 4 (с горячей заменой, резервирование N+1) |
| Управление | SCSI Enclosure Services (SES), Lenovo XClarity |
| Поддерживаемые диски | 3,5" SAS/SATA, SED (самошифрующиеся) |
| Каскадирование | До 8 полок (до 96 дисков) |
| Индикация | LED для каждого диска (активность, ошибка), питание, статус системы |
| Размеры (Ш?Г?В) | 437?648?87 мм |
| Вес нетто | ~12 кг (без дисков) |
| Размеры упаковки (Ш?Г?В) | 550?800?200 мм |
| Монтаж в стойку | Да (в комплекте направляющие) |
| Диапазон температур при эксплуатации | от +5°C до +40°C |
| Диапазон температур при хранении | от -10°C до +60°C |
| Относительная влажность при эксплуатации | 8–90% (без конденсата) |
| Относительная влажность при хранении | 5–95% |
| Производитель | Lenovo |
Часто задаваемые вопросы
Для каких задач подходит Lenovo DE120S?
Для увеличения ёмкости хранения в серверах Lenovo ThinkSystem, а также в любой инфраструктуре, где требуется внешнее SAS-подключение. Идеален для видеонаблюдения, резервного копирования, файловых серверов, больших баз данных.
Какой максимальный объём хранения?
До 216 ТБ при установке 12 дисков объёмом до 18 ТБ каждый. Используйте диски SAS или SATA (с адаптером).
Какие кабели нужны для подключения?
Кабели Mini-SAS HD (SFF-8644) — оба конца. Один подключается к полке, второй — к HBA/RAID-контроллеру в сервере. Длина подбирается по расстоянию.
Можно ли подключать полку к двум серверам одновременно?
Да, полка поддерживает многопортовое подключение (dual domain). Для этого используется два порта SAS, подключённые к разным контроллерам/серверам.
Требуется ли дополнительное ПО для управления?
Базовый мониторинг через SES доступен из операционной системы (Linux/Windows) без дополнительного ПО. Для расширенного управления рекомендуется Lenovo XClarity.
С какими ОС совместима DE120S?
Совместима с Windows Server, Red Hat Enterprise Linux, SUSE Linux Enterprise, VMware ESXi, а также с большинством дистрибутивов Linux благодаря стандартному SAS-стеки.
Поддерживает ли полка SSD-диски?
Да, поддерживает любые 2,5" или 3,5" SSD с интерфейсом SAS или SATA (через межмостовую карту для SATA).
Сколько полок можно соединить каскадно?
До 8 полок DE120S в одной цепочке, что даёт до 96 дисков. Для этого используются порты SAS входа/выхода на каждой полке.
Какие блоки питания установлены?
Два модульных блока питания мощностью 750 Вт каждый с поддержкой горячей замены и подключением к разным фазам ИБП.
Включает ли комплект поставки все крепления?
Да, в коробке поставляются телескопические направляющие для установки в 19" стойку, а также кабель питания (2 шт).
