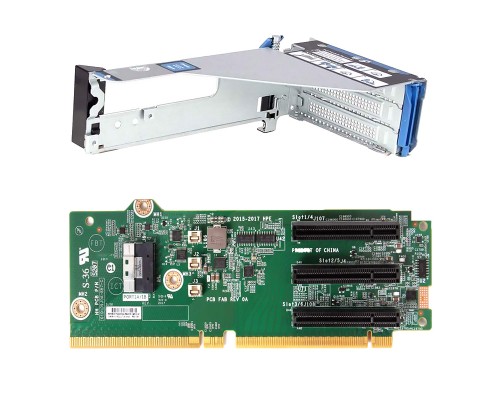

HPE ProLiant DL38X Gen10 3 слота PCIe x8/x8/x8 NVMe Slim SAS 867806-B21 — это плата расширения (райзер) для серверов HPE ProLiant DL380 Gen10, предназначенная для установки до трёх дополнительных карт PCIe x8. Поддержка NVMe через интерфейс Slim SAS позволяет подключать высокоскоростные NVMe-накопители напрямую к серверу без использования дополнительных контроллеров. Идеальное решение для расширения возможностей хранения данных и ускорения работы критических приложений.
Основные преимущества платы расширения HPE 867806-B21
Плата расширения обеспечивает дополнительные слоты PCIe Gen3 для серверов HPE ProLiant DL380 Gen10, позволяя устанавливать сетевые адаптеры, контроллеры хранения или NVMe-диски.
3 слота PCIe x8/x8/x8
- Три независимых слота с конфигурацией x8/x8/x8 — достаточно для подключения нескольких высокопроизводительных карт.
- Поддержка NVMe через один порт Slim SAS — возможность установить NVMe-накопитель для ультрабыстрого доступа к данным.
- Форм-фактор Riser — компактное решение, которое устанавливается вертикально внутри сервера, экономя место.
Совместимость с HPE ProLiant DL380 Gen10
Плата разработана специально для серверов HPE ProLiant DL380 Gen10 и поддерживается всеми конфигурациями данного семейства. Установка не требует дополнительных адаптеров.
Конструкция и интерфейсы
Интерфейс Slim SAS
Один порт Slim SAS обеспечивает подключение NVMe-устройств напрямую к чипсету сервера, минуя традиционные SATA/SAS-контроллеры. Это снижает задержки и увеличивает пропускную способность.
Поддержка NVMe
NVMe (Non-Volatile Memory Express) — протокол для работы с твердотельными накопителями через шину PCIe. Плата HPE 867806-B21 поддерживает NVMe накопители форм-фактора U.2 или M.2 с соответствующим переходником.
Пассивное охлаждение
Райзер не имеет активных вентиляторов — отвод тепла осуществляется за счёт общей системы охлаждения сервера. Это повышает надёжность и снижает уровень шума.
Совместимые компоненты и аксессуары
Для полноценной работы платы расширения HPE 867806-B21 рекомендуется использовать сертифицированные модули и компоненты HPE.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Сервер | HPE ProLiant DL380 Gen10 (все модификации) | Требуется свободный слот для райзера |
| NVMe-накопители | HPE 2.5" NVMe Mixed Use (MU) или High Performance (HP) серии | Подключаются через Slim SAS |
| Сетевые адаптеры PCIe | HPE Ethernet 10/25Gb, HPE InfiniBand | Устанавливаются в слоты x8 |
| Контроллеры хранения | HPE Smart Array Gen10 | Для SAS/SATA дисков, если не используется NVMe |
| Кабели Slim SAS | HPE SlimSAS x8 кабель (идёт в комплекте с некоторыми серверами) | Для подключения NVMe-накопителей |
Аналоги HPE 867806-B21
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| HPE | HPE 867805-B21 (2 слота PCIe x8/x8) | Меньше слотов, без поддержки NVMe. Для простых конфигураций. |
| HPE | HPE 867807-B21 (4 слота PCIe x8/x8/x8/x8) | 4 слота, но не поддерживает NVMe. Для максимального расширения. |
| Dell | Dell Riser 3 x8 для PowerEdge R740 | Аналогичный функционал для Dell, но несовместим с HPE. |
| Lenovo | Lenovo Riser PCIe x8 для SR650 | Альтернатива для серверов Lenovo. |
| SuperMicro | RSC-R2UW-4E8 (4 слота x8) | Для собственных серверов SuperMicro, дешевле, но без Slim SAS. |
Рекомендация: Если вам требуется поддержка NVMe и 3 слота, HPE 867806-B21 — оптимальный выбор. Для большего количества слотов без NVMe — 867807-B21.
Кому подойдёт HPE 867806-B21
Рекомендуется, если вам нужно:
- Установить в сервер HPE ProLiant DL380 Gen10 дополнительную карту PCIe (сеть, хранение).
- Подключить NVMe-накопитель для ускорения баз данных или виртуализации.
- Расширить количество слотов без замены материнской платы.
- Использовать сертифицированное решение от HPE с гарантией совместимости.
Вероятно, не подойдёт, если:
- Сервер не является HPE ProLiant DL380 Gen10 (несовместимость).
- Вам нужно более 3 слотов — рассмотрите 4-слотовый райзер.
- Не требуется поддержка NVMe — можно использовать более дешёвый райзер без Slim SAS.
- Плата устанавливается в стойку с ограниченным пространством — райзер увеличивает высоту сервера.
Конструкция и условия эксплуатации
Металлический корпус, Riser (вертикальная установка)
Размеры: 150 x 120 x 20 мм, вес около 200 г. Крепится внутри сервера на специальные направляющие. Не требует дополнительного охлаждения.
Рабочие условия
- Температура эксплуатации: от +10°C до +35°C (внутри сервера)
- Температура хранения: от -30°C до +60°C
- Влажность: 20–80% (без конденсата) при работе, 10–90% при хранении
Рассчитан на круглосуточную работу в серверных помещениях с контролируемым климатом.
Технические характеристики
| Тип | Плата расширения (Riser) |
| Модель | HPE 867806-B21 |
| Артикул | 867806-B21 |
| Совместимость | HPE ProLiant DL380 Gen10 |
| Форм-фактор | Riser |
| Количество слотов PCIe | 3 |
| Конфигурация слотов | x8/x8/x8 |
| Интерфейс подключения | Slim SAS |
| Поддержка NVMe | Да |
| Количество портов NVMe | 1 |
| Тип разъёма | SlimSAS (SFF-8654) |
| Поддерживаемые карты | Сетевые адаптеры, контроллеры хранения, NVMe-накопители |
| Производитель | Hewlett Packard Enterprise (HPE) |
| Гарантия | Стандартная гарантия HPE на серверное оборудование |
Часто задаваемые вопросы
С какими серверами совместима эта плата?
Только с HPE ProLiant DL380 Gen10. Для других моделей (DL360, DL580) требуются другие райзеры.
Можно ли установить NVMe-диск без дополнительных контроллеров?
Да, плата имеет порт Slim SAS, который подключается напрямую к чипсету сервера. Диск NVMe будет виден в системе без дополнительных контроллеров.
Сколько NVMe-накопителей можно подключить?
Один. Платформа имеет один порт Slim SAS, предназначенный для одного NVMe-устройства.
Какие карты можно устанавливать в слоты PCIe?
Любые карты с интерфейсом PCIe x8 или x16 (совместимые) — сетевые адаптеры, контроллеры хранения, GPU (некоторые модели).
Требуется ли дополнительное охлаждение?
Нет, райзер пассивный. Охлаждение обеспечивается общими вентиляторами сервера.
Входит ли в комплект кабель Slim SAS?
Обычно нет. Кабель приобретается отдельно (HPE SlimSAS x8). Уточните комплектацию при покупке.
Поддерживает ли плата загрузку с NVMe?
Да, если сервер поддерживает загрузку с NVMe (BIOS/UEFI настроен соответствующим образом).
Какова гарантия на это устройство?
Гарантия HPE на серверные компоненты — 3 года (стандартная для серверного оборудования).
Можно ли установить плату в сервер, уже имеющий райзер?
Да, если в сервере есть свободный слот для дополнительного райзера. Обычно DL380 Gen10 поддерживает до 3 райзеров.
Чем отличается от модели 867805-B21?
867805-B21 имеет 2 слота и не поддерживает NVMe. 867806-B21 — 3 слота + NVMe.
