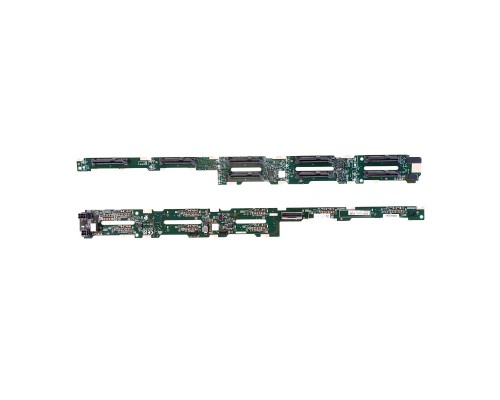

HPE P26431-B21 Tri-Mode 24G U.3 BC Backplane Kit 8SFF — это плата подключения накопителей (backplane) для серверов HPE ProLiant DL360 Gen10 Plus. Разработана для обеспечения трёхрежимной работы (Tri-Mode) с накопителями SAS, SATA и NVMe в компактном корпусе 1U. Благодаря интерфейсу U.3 и скорости 24 Гбит/с плата позволяет гибко комбинировать типы дисков, используя единую инфраструктуру. Модель P26431-B21 подключается напрямую к системной плате (Board Connect), освобождая слоты расширения и упрощая кабельную разводку. Идеальное решение для модернизации сервера до поддержки NVMe без потери совместимости с традиционными SAS/SATA.
Высокая производительность и гибкость
Плата P26431-B21 поддерживает одновременную работу с накопителями разных типов, автоматически определяя интерфейс. Коммутация Tri-Mode обеспечивает скорость до 24 Гбит/с по каждому каналу, что критически важно для NVMe-дисков.
8 отсеков SFF (Small Form Factor)
- Поддержка 2,5-дюймовых накопителей SAS, SATA и NVMe (U.3).
- «Горячая» замена дисков без выключения сервера.
- Полная обратная совместимость с более медленными интерфейсами.
Интерфейс U.3 – единый стандарт
U.3 (SFF-TA-1009) позволяет подключать как NVMe, так и SAS/SATA диски в один и тот же разъём. Плата автоматически переключает протокол в зависимости от типа установленного накопителя. Не требуется дополнительных кабелей или адаптеров.
Архитектура и совместимость
Backplane интегрируется в сервер DL360 Gen10 Plus без использования дополнительных контроллеров (подключается к системной плате через разъём Board Connect).
Поддержка трёх режимов работы (Tri-Mode)
- SAS – 12 Гбит/с, работа с корпоративными HDD/SSD (SAS-3).
- SATA – 6 Гбит/с, совместимость с любыми SATA-дисками.
- NVMe – до 24 Гбит/с на линию (PCIe 4.0 x4), максимальная производительность для SSD.
Установка и кабели
Плата крепится в корзину накопителей сервера, не требует отдельного питания – питание подаётся через системную плату. В комплекте могут быть необходимые кабели (в зависимости от конфигурации). Подключение осуществляется без пайки, с использованием стандартных разъёмов.
Дополнительные возможности
Управление накопителями
Через HPE Integrated Lights-Out (iLO) или HPE Smart Storage Administrator (SSA) можно мониторить статус дисков, обновлять прошивку и настраивать RAID (при наличии совместимого контроллера).
Поддержка RAID
Для конфигураций с SAS/SATA дисками требуется установка HPE Smart Array или HPE SR Smart HBA. Для NVMe возможно использование программного RAID или Intel VROC (если поддерживается сервером).
Совместимое оборудование и аксессуары
Для полноценной работы HPE P26431-B21 рекомендуется использовать следующие компоненты:
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Сервер | HPE ProLiant DL360 Gen10 Plus (все модификации) | Плата разработана специально для данной платформы |
| Контроллеры SAS/SATA | HPE Smart Array P408i, P816i, HPE SR Smart HBA | Необходимы для традиционных дисков (SAS/SATA) |
| NVMe-накопители | HPE NVMe PCIe 4.0 U.3 (например, HPE 800GB NVMe) | Прямое подключение через U.3 без дополнительных карт |
| Кабели для подключения к контроллеру | HPE mini-SAS HD to SFF-8654 (кабель входит в комплект не всегда) | Зависит от конфигурации сервера, уточняйте при заказе |
| Крепёжные винты и корзина | Стандартные для DL360 Gen10 Plus, входят в сервер | Дополнительно не требуются |
Аналоги HPE P26431-B21
Если данная плата недоступна или требуется альтернатива для других серверов, рассмотрите следующие варианты:
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| HPE | P26431‑B21 (описываемая) | 8 отсеков SFF, Tri‑Mode 24G U.3, BC, для DL360 Gen10 Plus |
| HPE | P26434‑B21 | Аналогичный бэкплейн, но на 16 отсеков SFF для DL380 Gen10 Plus |
| Dell | 5GY2X (Backplane for PowerEdge R750) | 8 отсеков SFF, Tri‑Mode, интерфейс U.2/U.3, но не совместим с HPE |
| Lenovo | 4X27B40465 | Backplane для ThinkSystem SR650, 8x 2.5″ SAS/SATA/NVMe, собственная архитектура |
Примечание: Выбор аналога зависит от конкретной платформы сервера. Для систем HPE строго рекомендуется использовать оригинальные компоненты для сохранения гарантии и полной функциональности.
Кому подойдёт HPE P26431‑B21
Рекомендуется, если вам нужно:
- Модернизировать DL360 Gen10 Plus для поддержки NVMe-дисков.
- Использовать смешанную конфигурацию (SAS, SATA, NVMe) без замены шасси.
- Получить максимальную скорость 24 Гбит/с для NVMe U.3.
- Освободить слоты расширения (Backplane подключается напрямую к плате).
- Сохранить «горячую» замену дисков и мониторинг через iLO.
Вероятно, не подойдёт, если:
- У вас сервер другой модели (DL380, Gen9 или PowerEdge).
- Не нужна поддержка NVMe – достаточно простой SAS/SATA backplane.
- Требуется 2.5″ диски форм-фактора LFF (3.5″).
- Необходимо больше 8 отсеков в одном блоке.
- Планируется использование исключительно SATA без SAS/NVMe.
Конструкция и условия эксплуатации
Форм-фактор и установка
Backplane выполнен в виде печатной платы, монтируемой в корзину накопителей сервера (8 отсеков SFF). Размеры соответствуют стандартному отсеку DL360 Gen10 Plus. Охлаждение – пассивное, за счёт вентиляторов сервера.
Рабочие условия
- Температура эксплуатации: от +10°C до +35°C (внутри сервера).
- Температура хранения: от -30°C до +60°C.
- Влажность: 10‑90% без конденсата.
Плата не содержит движущихся частей, устойчива к вибрациям в пределах серверной стойки.
Технические характеристики
| Тип | Плата подключения накопителей (Backplane) |
| Модель | HPE P26431‑B21 Tri‑Mode 24G U.3 BC Backplane Kit 8SFF |
| Артикул | P26431‑B21 |
| Совместимость | HPE ProLiant DL360 Gen10 Plus |
| Форм‑фактор сервера | 1U |
| Количество отсеков | 8 шт (все SFF) |
| Тип отсеков | SFF (2,5″) |
| Поддерживаемые интерфейсы | SAS (12 Гбит/с), SATA (6 Гбит/с), NVMe (PCIe 4.0 x4, до 24 Гбит/с на линию) |
| Протокол NVMe | U.3 (SFF‑TA‑1009) |
| Тип бэкплейна | Tri‑Mode (трёхрежимный) |
| Подключение | Через системную плату (Board Connect – BC) |
| Скорость передачи данных | 24 Гбит/с (NVMe) / 12 Гбит/с (SAS) / 6 Гбит/с (SATA) |
| «Горячая» замена | Да, для всех типов дисков |
| Управление и мониторинг | HPE iLO, HPE SSA |
| Гарантия производителя | 3 года (ограниченная, при установке в совместимое оборудование) |
| Вес нетто | ~180 г |
| Размеры (Д×Ш) | Соответствуют корзине накопителей DL360 Gen10 Plus |
| Комплектация | Backplane, руководство по установке, кабели (зависит от варианта) |
Часто задаваемые вопросы
Какие типы накопителей поддерживает P26431‑B21?
Плата поддерживает три режима: SAS (до 12 Гбит/с), SATA (до 6 Гбит/с) и NVMe U.3 (PCIe 4.0, до 24 Гбит/с на линию). Диски можно смешивать в любых слотах.
Что означает Tri‑Mode?
Tri‑Mode позволяет одному разъёму автоматически работать с SAS, SATA или NVMe в зависимости от установленного диска. Это даёт гибкость при выборе накопителей без смены backplane.
Требуется ли дополнительный контроллер для NVMe?
Нет, NVMe-диски подключаются напрямую к системной плате через встроенные линии PCIe. Для SAS/SATA требуется HPE Smart Array или HBA.
Подходит ли плата для сервера DL360 Gen10 (не Plus)?
Нет, P26431‑B21 разработана исключительно для DL360 Gen10 Plus из-за особенностей разъёмов на системной плате. Для Gen10 используйте другие модели backplane.
Сколько отсеков доступно?
Плата рассчитана на 8 отсеков SFF (2,5″). Все отсеки поддерживают «горячую» замену.
Как узнать, какие кабели нужны?
В большинстве конфигураций DL360 Gen10 Plus комплектация включает необходимые кабели. При заказе уточняйте у поставщика, входит ли кабель mini‑SAS HD в комплект.
Поддерживается ли RAID при использовании NVMe?
Аппаратный RAID для NVMe на данной платформе недоступен. Можно использовать программный RAID ОС или Intel VROC (приобретается отдельно). Для SAS/SATA – стандартный RAID через HPE Smart Array.
Можно ли установить плату в сервер самостоятельно?
Да, установка не требует пайки. Необходимо отключить питание, заменить существующий backplane на новый и закрепить его в корзине. Рекомендуется следовать руководству пользователя.
Какова скорость передачи для NVMe?
Каждый NVMe-диск получает 4 линии PCIe 4.0, что обеспечивает до 24 Гбит/с (около 3000 МБ/с) на диск в идеальных условиях.
Где можно найти прошивку для backplane?
Прошивка обновляется через HPE SPP (Service Pack for ProLiant) или через HPE iLO. Регулярные обновления доступны на сайте поддержки HPE.
