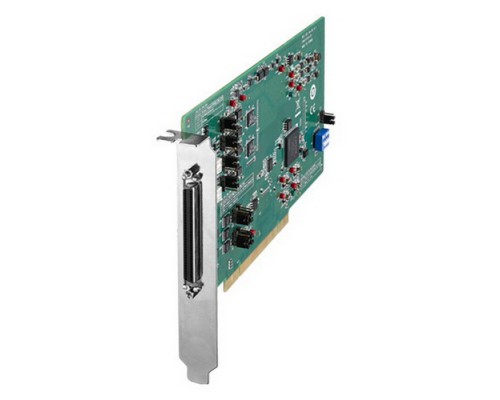

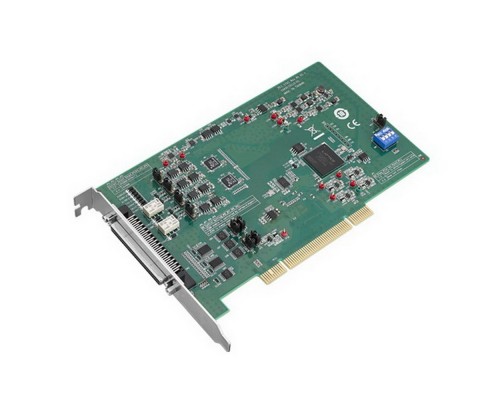

Advantech PCI-1721-BE — многофункциональная PCI-плата аналогового вывода с 4 независимыми каналами, 12-битным ЦАП на каждый канал и 16 цифровыми каналами ввода/вывода. Обеспечивает высокоскоростной аналоговый вывод до 10 МГц, автокалибровку и буферизацию FIFO на 1024 значения. Идеальное решение для систем сбора данных, управления технологическими процессами, тестирования и автоматизации.
Высокая производительность и точность
Плата построена на базе шины PCI v2.2 и обеспечивает максимальную скорость выдачи данных до 10 МГц. Четыре независимых 12-битных ЦАП с буфером FIFO на 1024 выборки гарантируют стабильный и точный аналоговый сигнал даже при высокой частоте обновления.
4 канала аналогового вывода с автокалибровкой
- 12-битное разрешение на каждом канале — отличное соотношение точности и быстродействия.
- Автокалибровка — поддержание стабильных характеристик без ручной подстройки.
- FIFO на 1024 значения — снижает нагрузку на шину PCI и позволяет формировать непрерывные сигналы.
16 каналов цифрового ввода/вывода
Цифровые линии TTL-уровня (8 входа + 8 выхода) можно использовать для управления реле, считывания датчиков или синхронизации внешних устройств.
Интерфейсы и совместимость
Плата оснащена стандартным разъёмом SCSI 68-pin для подключения внешних терминальных плат и кабелей. Шина PCI v2.2 обеспечивает широкую совместимость с большинством промышленных и офисных материнских плат.
Поддерживаемые операционные системы
- Windows 7/8/10/11 (x86/x64) — драйверы включены.
- Linux Kernel 4.x и выше — открытые драйверы с поддержкой ALSA.
- Real-Time OS (QNX, VxWorks) — по запросу производителя.
Программное обеспечение
- Advantech DAQNavi — утилиты калибровки, тестирования и примеры на C/C++ и .NET.
- MATLAB / LabVIEW — готовые библиотеки для быстрой интеграции.
Дополнительные возможности
Управление шиной PCI
Плата поддерживает режим Bus Mastering, что позволяет передавать данные в память компьютера без участия процессора, снижая задержки.
Автокалибровка и диагностика
Встроенные средства самодиагностики проверяют целостность ЦАП, синхронизацию и напряжение питания. Автокалибровка компенсирует температурный дрейф.
Режимы синхронизации
Поддержка внешнего запуска (Trigger) и тактирования (Clock) для согласованной работы с другими платами Advantech.
Совместимое оборудование и аксессуары
Для подключения аналоговых и цифровых сигналов рекомендуется использовать кабели и терминальные платы Advantech. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Кабель для SCSI 68-pin | Advantech PCL-10168-1.8M (1,8 м), PCL-10168-3M (3 м) | Экранированный, 68 жил |
| Терминальная плата | Advantech ADAM-3968 (DIN-рейка), PCLD-8710 (настольная) | Для удобного подключения датчиков и исполнительных механизмов |
| Блок питания (если требуется внешний) | Модули питания Advantech серии PWR-242, либо стандартный AC/DC 5В/12В | Плата питается от слота PCI, но при большой нагрузке на цифровые выходы рекомендуется внешний блок |
| Дополнительные платы синхронизации | Advantech PCI-1730 (цифровой ввод/вывод), PCI-1714 (АЦП) | Работа в паре с PCI-1721-BE по единому тактовому сигналу |
Аналоги Advantech PCI-1721-BE
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Adlink | PCI-6202 | 4 канала аналогового вывода, 12 бит, 10 МГц, FIFO 1K. Полный аналог, чуть ниже цена. |
| National Instruments | PCI-6723 | 4 канала, 13 бит, 800 кГц. Ниже скорость, но шире экосистема NI. |
| Measurement Computing | PCI-AO12-4 | 4 канала, 12 бит, 1 МГц. Бюджетный вариант для низкоскоростных задач. |
Рекомендация: При выборе аналога обращайте внимание на частоту обновления, разрядность и объём буфера FIFO. Для высокоскоростных приложений (до 10 МГц) Adlink PCI-6202 — наиболее корректная замена.
Кому подойдёт Advantech PCI-1721-BE
Рекомендуется, если вам нужно:
- Генерировать точные аналоговые сигналы (от 0..10В, ±10В, 0..20мА) с частотой до 10 МГц.
- Управлять исполнительными механизмами (частотники, клапаны, пропорциональные усилители).
- Интегрировать аналоговый вывод в системы сбора данных на базе PCI.
- Получить 16 цифровых линий для реле и датчиков на одной плате.
- Работать в средах реального времени (QNX, VxWorks) с низкими задержками.
Вероятно, не подойдёт, если:
- Необходимо только дискретное управление (реле, светодиоды) — дешевле взять чисто цифровую PCI-плату.
- Требуется быстрый аналоговый ввод (AI), а не вывод — смотрите Advantech PCI-1714 или PCI-1716.
- Компьютер не имеет свободного слота PCI (только PCIe) — тогда используйте переходник PCIe-PCI или ищите PCIe версию (PCI-1721PE).
- Нужна гальваническая изоляция каналов — рассмотрите модели с изолированными выходами (серия PCI-1720U).
Конструкция и условия эксплуатации
Форм-фактор PCI
Размеры 175?100 мм (полноразмерная PCI-карта). Устанавливается в любой свободный слот PCI v2.2. Вентиляция пассивная, дополнительного охлаждения не требуется.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +60°C
- Хранение: от -20°C до +80°C
- Влажность: 5–95% (без конденсата)
Рассчитана на промышленное применение, но может использоваться и в офисных лабораториях.
Технические характеристики
| Модель | Advantech PCI-1721-BE |
| Артикул | PCI-1721-BE |
| Производитель | Advantech |
| Тип платы | Плата аналогового вывода |
| Интерфейс | PCI v2.2 |
| Основные функции | 4-канальная многофункциональная PCI плата аналогового вывода с 12-битным ЦАП и 16 каналами цифрового ввода/вывода |
| Количество каналов аналогового вывода | 4 (независимых) |
| Разрядность ЦАП | 12 бит |
| Максимальная скорость выдачи данных | 10 МГц |
| Буфер FIFO | 1024 значения (на 4 канала) |
| Автокалибровка | Да |
| Цифровой ввод/вывод | 16 каналов (8 DI + 8 DO) |
| Тип разъёма | SCSI 68-pin |
| Количество разъёмов | 1 |
| Установка/тип монтажа | В слот для карт расширения PCI |
| Область применения | Системы сбора данных и управления |
| Питание | 5V / 250mA, 12V / 150mA (макс. 5V / 400mA, 12V / 400mA) |
| Ширина | 175 мм |
| Высота | 100 мм |
| Вид поставки | RTL (Retail) |
| Комплект поставки | Плата вывода, драйверы на CD, документация, заглушка на разъём |
| Ссылка на описание | Даташит (PDF) |
| Дополнительные особенности | Управление шиной PCI (Bus Mastering), внешняя синхронизация, программный триггер |
Часто задаваемые вопросы
Для каких задач оптимально подходит PCI-1721-BE?
Плата используется в системах автоматизации, для управления пьезоприводами, лазерными модуляторами, генерации тестовых сигналов и в программно-аппаратных комплексах сбора данных.
Какие диапазоны аналоговых сигналов поддерживаются?
Программно настраиваемые диапазоны: 0..10 В, ±5 В, ±10 В, 0..20 мА (через внешний резистор). Точные значения указаны в документации.
Можно ли использовать плату вместе с АЦП от Advantech?
Да, плата может синхронизироваться с другими платами Advantech по шине RTSI (доступна через дополнительный кабель).
Поддерживает ли плата работу под Linux?
Да, в составе ПО Advantech DAQNavi для Linux есть драйверы и примеры. Плата также совместима с ALSA.
Какой объём буфера FIFO и как это влияет на производительность?
FIFO на 1024 значения позволяет снизить нагрузку на шину PCI и формировать непрерывный сигнал без задержек, что критично при частотах до 10 МГц.
Требуется ли внешнее питание для цифровых выходов?
Нет, цифровые выходы питаются от шины PCI. Однако для больших нагрузок (реле, индуктивные нагрузки) рекомендуется использовать внешние драйверы и опторазвязку.
Как осуществляется калибровка платы?
Автокалибровка выполняется программно в утилите DAQNavi. Плата калибруется по внутреннему эталону. Рекомендуется проводить калибровку раз в год.
Можно ли подключать плату к ноутбуку?
Только через внешний корпус PCIe-PCI с собственным питанием. Ноутбуки обычно не имеют слота PCI.
Какая длина кабеля рекомендуется для подключения внешних устройств?
Рекомендуемая длина экранированного кабеля SCSI 68-pin — до 3 метров. Более длинные кабели могут искажать сигнал.
Где можно скачать последнюю версию драйверов?
На официальном сайте Advantech в разделе поддержки (Support -> Downloads) по артикулу PCI-1721-BE.
