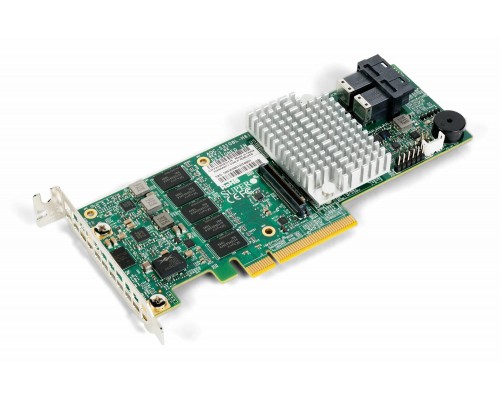

RAID-контроллер Supermicro AOC-S3108L-H8IR (артикул SRAOCS3108LH8IR) — высокопроизводительное решение на базе процессора LSI SAS3108 с интерфейсом PCI Express 3.0 x8. Обеспечивает скорость передачи данных до 12 Гбит/с по SAS 3, поддерживает до 8 накопителей через порты SFF-8643 и располагает 2 ГБ кэш-памяти DDR3. Контроллер поддерживает аппаратные RAID-уровни 0, 1, 5, 6, 10, 50, 60, а также режим JBOD, что делает его идеальным выбором для серверов и систем хранения данных среднего и корпоративного уровня.
Высокая производительность и надёжность
Контроллер построен на проверенной платформе LSI SAS3108 с восемью линиями PCIe 3.0, что обеспечивает пропускную способность до 8 ГТ/с. Встроенная кэш-память 2 ГБ DDR3 позволяет эффективно обрабатывать интенсивные нагрузки в операциях чтения/записи.
Интерфейс SAS 12 Гбит/с
- 8 внутренних портов SFF-8643 — прямое подключение к SAS/SATA SSD и HDD (до 12 Гбит/с на порт).
- Поддержка JBOD — при необходимости контроллер работает как простой HBA без RAID-массива.
- Совместимость с SSD — оптимизация для твердотельных накопителей (поддержка NCQ, TRIM).
Процессор LSI SAS3108
Мощный аппаратный RAID-процессор с поддержкой защиты от сбоев питания (optional battery backup unit). Обеспечивает низкую задержку и высокую пропускную способность даже при полной загрузке всех портов.
Управление и гибкость RAID
Контроллер поддерживает все современные уровни RAID и гибкие инструменты управления массивом.
Поддерживаемые уровни RAID
- RAID 0, 1, 5, 6, 10, 50, 60 — от зеркалирования до двойной чётности.
- Hot spare — автоматическая замена отказавшего диска.
- Online Capacity Expansion (OCE) — расширение массива без остановки.
Инструменты управления
- WebBIOS — настройка через браузер при загрузке.
- CLI (StorCLI) — командная строка для скриптов и автоматизации.
- MegaRAID Storage Manager (MSM) — графическая утилита для Windows/Linux.
Защита данных
Аппаратная поддержка кэширования с защитой от сбоев (при использовании опционального модуля BBU). Функции Patrol Read, Consistency Check для обнаружения и исправления ошибок.
Совместимое оборудование и аксессуары
Для работы с Supermicro AOC-S3108L-H8IR рекомендуется использовать сертифицированные кабели и компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Кабели для накопителей | SFF-8643 (mini SAS HD) — SFF-8643, SFF-8643 — 4x SATA | Длина от 0.5 до 2 м в зависимости от корпуса |
| Батарейный модуль (BBU) | Supermicro AOC-BBU2 или аналог LSI LSI00367 | Для защиты кэша при внезапном отключении |
| Серверные платформы | Supermicro SYS-2029, SYS-6019, SYS-5029, а также любые совместимые с PCIe 3.0 x8 | Убедитесь в наличии слота с достаточной длиной |
| Поддерживаемые накопители | SAS HDD/SSD (12 Гбит/с), SATA HDD/SSD (6 Гбит/с) | Рекомендованы серверные модели от Seagate, WD, Samsung, Intel |
| Операционные системы | Windows Server 2019/2022, RHEL, Ubuntu, VMware ESXi 7.0/8.0 | Драйверы доступны на сайте Supermicro |
Аналоги Supermicro AOC-S3108L-H8IR
Если модель отсутствует на складе или требуется сравнение, рассмотрите следующие альтернативы с похожими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Broadcom / LSI | LSI 9300-8i | Только режим HBA (без RAID), 8 портов 12 Гбит/с. Для чистого хранения без массивов. |
| Dell | PERC H730P | Аналогичный набор RAID, 2 ГБ кэша, поддержка BBU. Для серверов Dell PowerEdge. |
| Intel | RAID RS3UC080J | 8 портов SAS, 2 ГБ кэша, аналогичный функционал. Менее распространён на рынке. |
| HP / HPE | Smart Array P840 | Поддержка RAID 0/1/5/6/10/50/60, до 8 портов. Требует сервер HPE ProLiant. |
| Areca | ARC-1212-8X | 8 портов SFF-8643, 2 ГБ кэша, поддержка WebBIOS. Может быть дороже. |
Рекомендация: Если вам не нужен аппаратный RAID, можно использовать LSI 9300-8i. Для корпоративных сред с высокими требованиями к отказоустойчивости обращайте внимание на наличие BBU и поддержку RAID 6/60.
Кому подойдёт Supermicro AOC-S3108L-H8IR
Рекомендуется, если вам нужно:
- Построить аппаратный RAID-массив (0,1,5,6,10,50,60) для сервера.
- Подключить до 8 SAS/SATA накопителей с высокой пропускной способностью 12 Гбит/с.
- Обеспечить защиту кэша (при использовании BBU) и надёжность хранения данных.
- Работать под управлением Windows, Linux или VMware с официальной поддержкой.
- Использовать в серверах Supermicro или любых совместимых с PCIe 3.0 x8.
Вероятно, не подойдёт, если:
- Вам нужен программный RAID или HBA без кэша — достаточно бюджетного контроллера.
- Не используются SAS-диски (только SATA) — возможно избыточно по цене.
- Требуется поддержка 24+ портов — тогда лучше рассмотреть модели с расширителями.
- Вы планируете устанавливать в слот half-height (Low Profile) — форм-фактор Low Profile подходит для 1U корпусов, но убедитесь в наличии слота x8.
Конструкция и условия эксплуатации
Форм-фактор Low Profile
Плата выполнена в низкопрофильном исполнении, что позволяет устанавливать её в 1U серверы и компактные корпуса. Комплектуется активным кулером для эффективного отвода тепла.
Питание и охлаждение
- Электропитание: исключительно от разъема PCI Express (дополнительные коннекторы не требуются).
- Активный кулер: предустановлен, скорость вращения регулируется автоматически.
- Температурный диапазон: работа от 0°C до +55°C, хранение от -20°C до +70°C.
Контроллер предназначен для использования в серверных помещениях с контролируемым климатом.
Технические характеристики
| Производитель | Supermicro |
| Модель | AOC-S3108L-H8IR |
| Артикул | SRAOCS3108LH8IR |
| Тип устройства | RAID-контроллер |
| Интерфейс подключения | PCIe 3.0 x8 |
| Скорость передачи данных | 12 Гбит/с (SAS 3) |
| Количество внутренних портов | 8 |
| Тип портов | SAS SFF-8643 |
| Поддерживаемые уровни RAID | 0, 1, 5, 6, 10, 50, 60 |
| Объем буферной памяти | 2 ГБ |
| Тип памяти | DDR3 |
| Процессор | LSI SAS3108 |
| Форм-фактор платы | Low Profile |
| Поддержка JBOD | есть |
| Поддержка SSD | есть |
| Поддержка SATA | есть |
| Поддержка SAS | есть |
| Теплораспределитель | активный кулер |
| Электропитание | от разъема PCIe |
| Поддерживаемые ОС | Windows, Linux, VMware |
Часто задаваемые вопросы
Какие кабели нужны для подключения накопителей?
Используются кабели с разъёмами SFF-8643 (mini SAS HD) с обоих концов, либо SFF-8643 на 4 разъёма SATA (для отдельных дисков). Длина подбирается исходя из расстояния до бэкплейна.
Нужна ли дополнительная батарея (BBU) для работы контроллера?
BBU необязательна, но настоятельно рекомендуется для защиты кэша в случае внезапного отключения питания. Без BBU используется режим Write Through (без кэширования записи).
Поддерживает ли контроллер горячую замену дисков?
Да, при подключении через backplane с поддержкой hot-swap. Функция горячей замены работает как в режиме RAID, так и в JBOD.
Можно ли использовать только SATA-диски вместе с SAS-дисками?
Смешивать SAS и SATA в одном массиве не рекомендуется, так как они имеют разную скорость и протокол. Контроллер может работать с любыми дисками, но массив должен состоять из однотипных накопителей.
Какие уровни RAID поддерживают сквозное чтение (Write Through) при отказе BBU?
Для всех уровней RAID (0,1,5,6,10,50,60) при отсутствии BBU контроллер автоматически переключается в режим Write Through, что защищает данные, но снижает производительность записи.
Сложно ли установить контроллер в сервер?
Установка простая: вставьте плату в свободный слот PCIe x8 или x16 (физически подойдёт x8), закрепите винтом, подключите кабели SFF-8643 к бэкплейну. Драйверы находятся на сайте Supermicro.
Как обновить прошивку (firmware) контроллера?
Firmware обновляется через утилиту StorCLI в среде DOS, Linux или Windows. Рекомендуется использовать последнюю версию с портала Broadcom (LSI).
Поддерживается ли кэширование в режиме JBOD?
В режиме JBOD кэш не используется, контроллер работает как обычный HBA. Для ускорения записи необходимо использовать аппаратный RAID или установить BBU и включить Write Back.
Какие операционные системы полностью поддерживаются?
Официально: Windows Server 2019/2022, RHEL 7/8, Ubuntu 18.04/20.04, VMware ESXi 7.0/8.0. Драйверы для других ОС (FreeBSD, Proxmox) могут работать неофициально.
Влияет ли активный кулер на уровень шума?
Кулер небольшой, его шум незначителен (около 25-30 дБ). В серверной стойке он не будет заметен на фоне остальных вентиляторов.
