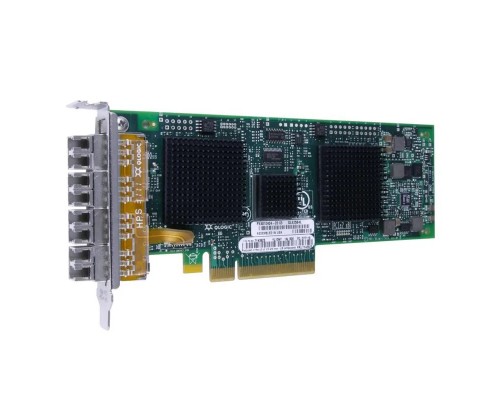

QLogic QLE2564L-CK (арт. PUQLE2564LCK) — профессиональный 4-портовый адаптер Host Bus Adapter (HBA) для подключения серверов к сетям хранения данных Fibre Channel (FC). Обеспечивает суммарную пропускную способность до 12,8 ГБ/с (3200 МБ/с двунаправленная) и поддерживает скорости 2/4/8 Гбит/с на каждом из четырёх портов. Оснащён интерфейсом PCIe 3.0 x8 и низкопрофильным форм-фактором, что позволяет устанавливать плату в широкий спектр серверных платформ. Идеальное решение для виртуализированных сред, СХД и высоконагруженных систем.
Высокая производительность и надёжность
Адаптер построен на проверенной платформе QLogic ISP8322: четыре независимых порта 8 Gb Fibre Channel обеспечивают неблокируемую производительность для критически важных приложений.
4 порта 8 Гбит/с Fibre Channel
- Скорость 8/4/2 Гбит/с на порт — автоматическое согласование с коммутаторами FC.
- Двунаправленная пропускная способность 3200 МБ/с (суммарно) — до 1600 МБ/с на порт.
- Поддержка топологий Point-to-Point, Arbitrated Loop, Fabric.
Современный интерфейс PCIe 3.0 x8
Шина PCIe 3.0 x8 обеспечивает достаточную пропускную способность (до 8 ГБ/с) для раскрытия потенциала всех четырёх портов одновременно.
Управление и безопасность сети хранения
Адаптер предоставляет расширенные возможности для интеграции в корпоративные SAN и защиты данных.
Инструменты управления
- QLogic QConvergeConsole — единая консоль управления HBA.
- CLI — настройка через командную строку.
- API / SDK — автоматизация развёртывания.
- Поддержка SNMP — мониторинг в системах управления сетью.
Политики безопасности и изоляции
- Hardware-enforced zoning — аппаратное зонирование для изоляции трафика.
- FC-SP (Fibre Channel Security Protocol) — аутентификация и шифрование.
- Поддержка NPIV — множественные идентификаторы на порту для виртуализации.
Совместимость с ОС
Полная поддержка VMware vSphere (ESXi), Microsoft Windows Server, Red Hat Enterprise Linux, SUSE Linux, Oracle Solaris и других популярных ОС.
Дополнительные возможности и протоколы
IP over Fibre Channel (FCIP)
Организация Fibre Channel через IP-сети для удалённого взаимодействия между SAN.
Поддержка FC Tape
Работа с ленточными библиотеками для резервного копирования.
Boot from SAN
Загрузка сервера напрямую из сети хранения, что упрощает развёртывание и повышает отказоустойчивость.
Низкопрофильный форм-фактор
В комплекте низкопрофильная планка, что позволяет устанавливать адаптер в узкие серверы (1U/2U).
Совместимое оборудование и аксессуары
Для работы QLE2564L-CK рекомендуется использовать сертифицированные оптические модули и кабели.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ 8 Gb | QLogic QLE-SFP-SR (multimode), QLE-SFP-LR (singlemode), совместимые Finisar, Broadcom | До 300 м (OM3) / до 10 км (LR) |
| Оптические кабели LC-LC | OM3/OM4 duplex (Multimode), OS2 (Singlemode) | Для подключения к коммутаторам FC |
| FC коммутаторы | Brocade (Broadcom), Cisco MDS, QLogic | Поддержка 8/4/2 Gbps |
| Низкопрофильная планка | Входит в комплект | Для установки в серверы 1U/2U |
Аналоги QLogic QLE2564L-CK
Если модель недоступна, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| QLogic | QLE2562L-CK | 2 порта 8Gb вместо 4, PCIe 3.0, low profile. Более бюджетный вариант. |
| Broadcom (Emulex) | LPE32002-M6-L | 2 порта 32Gb FC, обратная совместимость с 8Gb. Более современная платформа. |
| Broadcom (Emulex) | LPE15004 | 4 порта 8Gb FC, PCIe 2.0. Устаревшая модель, но может быть дешевле. |
| Marvell (QLogic) | QLE2742L | 2 порта 32Gb FC, обратная совместимость с 8Gb. Выше производительность. |
| Cisco | VIC 1340 | 2 порта 40Gb (FCoE), универсальный адаптер. Требуется иная инфраструктура. |
Рекомендация: Для замены QLE2564L-CK обращайте внимание на количество портов, скорости и поддержку PCIe. Для новых систем лучше рассмотреть 16Gb или 32Gb адаптеры с обратной совместимостью.
Кому подойдёт QLogic QLE2564L-CK
Рекомендуется, если вам нужно:
- Подключить сервер к Fibre Channel SAN с высокой пропускной способностью.
- Организовать отказоустойчивое соединение (4 порта для multipathing).
- Работать в средах виртуализации (VMware, Hyper-V) с поддержкой NPIV.
- Использовать низкопрофильный адаптер для узких корпусов.
- Загрузка с SAN (Boot from SAN) для бездисковых станций.
Вероятно, не подойдёт, если:
- Требуется подключение по Ethernet (iSCSI, FCoE) — рассмотрите сетевые адаптеры.
- Достаточно 1-2 портов — модель QLE2562L-CK будет экономичнее.
- Нужны скорости 16/32Gb — выбирайте более новые модели (QLE2742L).
- Сервер не поддерживает PCIe 3.0 (очень старые системы) — потребуется адаптер PCIe 2.0.
Конструкция и условия эксплуатации
Низкопрофильный форм-фактор
Размеры 167.64 мм x 68.90 мм (полувысота, low profile). В комплекте низкопрофильная планка. Вес ~150 г.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +55°C
- Хранение: от -20°C до +70°C
- Влажность: 10–90% (без конденсата)
Устойчив к типичным условиям серверных помещений. Низкое энергопотребление (7.8 Вт) снижает требования к охлаждению.
Технические характеристики
| Модель | QLogic QLE2564L-CK |
| Артикул | PUQLE2564LCK |
| Интерфейс хоста | PCI Express 3.0 x8 |
| Количество портов | 4 |
| Скорость передачи данных (порт) | 8/4/2 Гбит/с (автосогласование) |
| Протокол | Fibre Channel |
| Тип оптического трансивера | SFP+ (SR LC multi-mode) |
| Тип разъемов | LC (4x) |
| Форм-фактор платы | Low Profile (полувысота) |
| Совместимость с ОС | VMware, Windows, Linux, Solaris |
| Потребляемая мощность | 7.8 Вт (типичная) |
| Поддерживаемые топологии | Point-to-Point, Arbitrated Loop, Fabric |
| Скорость передачи данных на порт (макс.) | 1600 МБ/с (двунаправленная) |
| Поддержка функций | IP over Fibre Channel (FCIP), Hardware-enforced zoning, NPIV |
| Температура эксплуатации | от 0°C до +55°C |
| Температура хранения | от -20°C до +70°C |
| Влажность (эксплуатация) | 10–90% (без конденсата) |
| Гарантия | Стандартная OEM (зависит от поставщика) |
| Производитель | QLogic (Marvell) |
Часто задаваемые вопросы
Для чего используется QLogic QLE2564L-CK?
Это 4-портовый Fibre Channel HBA для подключения серверов к сетям хранения данных (SAN). Обеспечивает высокоскоростной доступ к СХД, ленточным библиотекам и другим устройствам хранения.
Какую максимальную скорость даёт один порт?
До 8 Гбит/с (в каждую сторону). Реальная пропускная способность до 1600 МБ/с на порт в двунаправленном режиме.
Подходит ли эта карта для PC?
Нет, это серверный адаптер, предназначенный для работы в корпоративных SAN. Для домашнего использования не требуется.
Какие трансиверы нужны для QLE2564L-CK?
SFP+ модули 8Gb/s стандарта Fibre Channel (SR или LR). Чаще всего используются многомодовые QLogic QLE-SFP-SR.
Поддерживает ли адаптер загрузку с SAN?
Да, поддерживается Boot from SAN (BfS). Необходима соответствующая настройка BIOS адаптера и SAN-коммутатора.
В чём разница между QLE2564L-CK и QLE2562L-CK?
QLE2564L-CK имеет 4 порта, QLE2562L-CK — 2 порта. Остальные характеристики (чипсет, скорости) идентичны.
Можно ли использовать эту карту в старых серверах с PCIe 2.0?
Да, адаптер совместим с PCIe 2.0, но будет работать на скорости шины 2.0 (пропускная способность шины снизится).
Работает ли с VMware? Какие версии?
Да, поддерживается ESXi 5.5 и выше (включая 7.0/8.0). Рекомендуется установить последние драйверы QLogic для VMware.
