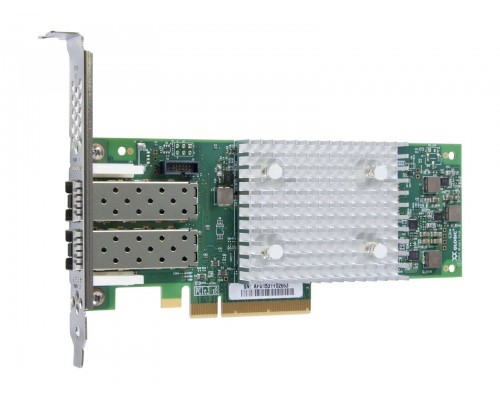

QLogic QLE2742-SR-CK — двухпортовый HBA-адаптер Fibre Channel со скоростью 32 Гбит/с на порт, предназначенный для подключения серверов к сетям хранения данных (SAN). Плата использует шину PCI Express 3.0 x8, оснащена двумя портами SFP+ с многомодовыми оптическими трансиверами (LC-разъемы). Поддерживает скорости от 1 до 32 Гбит/с, топологии точка-точка, Fabric и Arbitrated Loop. Адаптер совместим с VMware vSphere, Windows Server, Linux, Solaris и обеспечивает аппаратную поддержку NVMe over Fabrics (NVMe/FC), FCoE, загрузку с SAN, а также функции виртуализации SR-IOV и NPIV. Идеальное решение для дата-центров, СХД, виртуализации и высоконагруженных баз данных.
Высокая производительность и пропускная способность
QLE2742-SR-CK построен на 28-нм чипе и обеспечивает до 3200 МБ/с в одном направлении на порт (6400 МБ/с суммарно). Благодаря PCIe 3.0 x8 пропускная способность шины не ограничивает работу двух портов 32GFC.
Два независимых порта 32 Гбит/с
- Полная скорость Fibre Channel — 32/16/8/4/2/1 Гбит/с с автоматическим согласованием.
- Поддержка NVMe over Fabrics (FC-NVMe) — минимальная задержка для флеш-массивов и all-flash СХД.
- Совместимость с FCoE — конвергенция Fibre Channel и Ethernet.
Низкое энергопотребление
Максимальная мощность — всего 6,8 Вт, что снижает тепловыделение и эксплуатационные затраты.
Управление и продвинутые возможности
Адаптер полностью управляется через фирменные утилиты QLogic и стандартные протоколы.
Инструменты управления
- QConvergeConsole CLI — полный контроль из командной строки.
- QConvergeConsole GUI — интуитивный графический интерфейс.
- SNMP — интеграция в системы мониторинга.
Виртуализация и загрузка
- SR-IOV — аппаратная виртуализация для множества виртуальных функций.
- NPIV — несколько виртуальных портов на одном физическом (до 255).
- Boot from SAN — загрузка ОС напрямую с сетевого хранилища.
Поддерживаемые топологии и протоколы
Fibre Channel topologies
Точка-точка, Fabric (Switched), Arbitrated Loop (FC‑AL).
Поддержка NVMe/FC и FCoE
Адаптер позволяет строить высокоскоростные SAN на базе NVMe и при необходимости эмулировать FCoE для обратной совместимости.
Совместимое оборудование и аксессуары
Рекомендуется использовать сертифицированные компоненты. Ниже представлены совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические кабели | LC-LC дуплексный многомодовый OM3/OM4 | Для расстояний до 400 м (OM4) |
| Трансиверы SFP+ (32GFC) | Встроенные в комплект, или совместимые (Finisar, Broadcom) | Только многомод (850 нм) |
| Крепёжная планка | Низкопрофильная (Low Profile) входит в комплект | Для установки в 1U серверы |
| Слот PCIe | PCI Express 3.0 x8 / x16 (физический) | Обратная совместимость с PCIe 2.0/1.1 |
Аналоги QLogic QLE2742-SR-CK
Если данная модель недоступна или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| QLogic (Marvell) | QLE2742-SR (однопортовая) | Один порт 32GFC, остальные характеристики аналогичны |
| QLogic (Marvell) | QLE2772-2P | Два порта 64GFC, PCIe 4.0 x8, обратная совместимость с 32GFC |
| Emulex (Broadcom) | LPe32002 | Два порта 32GFC, аналогичная функциональность, собственное ПО |
| Broadcom | 57412 (FC HBA) | Два порта 32GFC, поддержка NVMe/FC, FCoE |
| Marvell (Cavium) | QLE2692-2P | Два порта 16GFC, более бюджетный вариант при снижении требований к скорости |
Рекомендация: Выбирайте аналог исходя из требуемой скорости и бюджета. Если нужно поднять производительность до 64 Гбит/с — смотрите QLE2772-2P. Для большинства современных СХД достаточно 32 Гбит/с.
Кому подойдёт QLogic QLE2742-SR-CK
Рекомендуется, если вам нужно:
- Подключить сервер к Fibre Channel SAN со скоростью 32 Gb.
- Обеспечить высокую пропускную способность для баз данных, виртуализации (VMware, Hyper-V).
- Использовать NVMe over Fabrics для all-flash хранилищ.
- Получить аппаратную надежность и поддержку Boot from SAN.
- Низкое энергопотребление и возможность установки в низкопрофильные серверы.
Вероятно, не подойдёт, если:
- У вас нет Fibre Channel SAN — достаточно использовать iSCSI или Ethernet (FCoE).
- Требуется скорость 64 Гбит/с — выберите QLE2772 или решение с PCIe 4.0.
- Сервер не имеет свободного слота PCIe 3.0 x8 (или выше).
- Бюджет ограничен и достаточно двух портов 16GFC (модель QLE2692).
Конструкция и условия эксплуатации
Форм-фактор и монтаж
Адаптер выполнен в стандартном однополосном формате (Half Height Half Length). В комплекте есть низкопрофильная планка для установки в 1U/2U серверы. Размеры платы: 167.64 x 68.9 мм.
Охлаждение и температурный диапазон
- Рабочая температура: от 0°C до +55°C.
- Температура хранения: от -40°C до +70°C.
- Влажность: до 90% (без конденсата).
Вентилятор на адаптере не требуется — пассивное охлаждение через обдув системными вентиляторами сервера.
Технические характеристики
| Тип | Контроллер хост-шины (HBA) |
| Интерфейс хост-подсистемы | PCI Express 3.0 x8 |
| Скорость передачи данных | 32 Гбит/с (на порт) |
| Количество портов | 2 |
| Тип трансивера | SFP+ (встроенный, многомодовый 850 нм) |
| Тип оптического подключения | Многомодовое (MMF), дуплексный LC |
| Поддерживаемые скорости | 32GFC, 16GFC, 8GFC, 4GFC, 2GFC, 1GFC |
| Поддерживаемые топологии | Точка-точка, Fabric (Switched), Arbitrated Loop (FC-AL) |
| Поддерживаемые ОС | VMware vSphere, Windows Server, Linux, Solaris |
| Потребляемая мощность | 6,8 Вт (максимальная) |
| Совместимость с форм-факторами | Стандартный и низкопрофильный (Low Profile) |
| Скорость передачи данных на порт | до 3200 МБ/с (однонаправленная) |
| Поддержка функций | Boot from SAN, FCoE, NVMe over Fabrics (NVMe/FC) |
| Техпроцесс чипа | 28 нм |
| Управление | QConvergeConsole CLI, QConvergeConsole GUI, SNMP |
| Поддержка виртуализации | SR-IOV, NPIV |
| Совместимость с PCIe | Обратная совместимость с PCIe 2.0 и 1.1 |
| Артикул | QLE2742SRCK |
| Производитель | QLogic (Marvell) |
Часто задаваемые вопросы
Какие операционные системы поддерживает QLE2742-SR-CK?
VMware vSphere (ESXi), Windows Server (2008 R2 и новее), различные дистрибутивы Linux (RHEL, SLES, Ubuntu), Oracle Solaris. Актуальные драйверы можно скачать на сайте Marvell.
Можно ли использовать этот адаптер с оптикой для одномодового кабеля?
Нет, встроенные SFP+ модули только многомодовые (850 нм). Для одномода необходимо заменить трансиверы на совместимые (например, QLogic 32GFC SM SFP+), но плата поддерживает только многомодовую физику по умолчанию.
Какую максимальную скорость можно получить на порт?
3200 МБ/с в одну сторону (6,4 ГБ/с полный дуплекс). Реальная пропускная способность зависит от параметров сети и СХД.
Поддерживает ли адаптер загрузку с SAN?
Да, поддерживается Boot from SAN. Для этого нужно настроить BIOS адаптера и создать соответствующую конфигурацию на коммутаторе FC.
Сложно ли установить плату в низкопрофильный сервер?
В комплекте идёт низкопрофильная планка. Установите её вместо стандартной, и плата поместится в любой 1U или 2U корпус.
Чем отличается QLE2742-SR (однопортовый) от QLE2742-SR-CK?
Версия -CK — двухпортовая. Однопортовый вариант имеет только один разъём SFP+, остальные характеристики идентичны.
Требуется ли для работы этого HBA специальное охлаждение?
Адаптер пассивный. Его охлаждение обеспечивается обдувом внутри корпуса сервера. При установке в плотные конфигурации убедитесь в наличии воздушного потока.
Можно ли использовать его с PCI Express 2.0?
Да, адаптер обратно совместим с PCIe 2.0 и 1.1. Однако максимальная пропускная способность снизится до ~4 ГБ/с (для PCIe 2.0 x8).
Как управлять адаптером после установки?
Через утилиты QConvergeConsole (CLI или GUI), а также через SNMP и стандартные инструменты ОС (HBA API). Драйверы для разных ОС доступны на официальном сайте.
Поддерживает ли QLE2742-SR-CK виртуализацию SR-IOV?
Да, адаптер поддерживает SR-IOV, позволяя создавать до 128 виртуальных функций (VF) для использования в виртуальных машинах.
