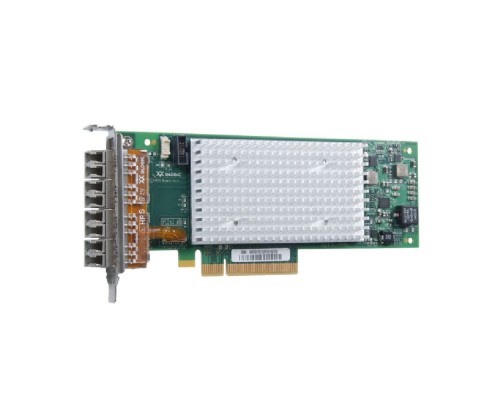

QLogic QLE2694-LR-CK — профессиональная плата контроллера (HBA) Fibre Channel с 4 портами 16 Гбит/с и интерфейсом PCIe 3.0 x8. Предназначена для подключения серверов к сетям хранения данных (SAN) в корпоративных ЦОД и высоконагруженных системах. Обеспечивает суммарную пропускную способность до 6400 МБ/с (4×1600 МБ/с), поддерживает виртуализацию (NPIV, SR-IOV) и расширенные механизмы безопасности FC-SP и DH-CHAP. Идеальное решение для сред VMware, Windows, Linux и Solaris.
Максимальная производительность для Fibre Channel SAN
Контроллер построен на проверенном 40-нм чипе QLogic, обеспечивающем стабильную работу на скоростях 16, 8, 4 и 2 Гбит/с. Каждый порт выдает до 1600 МБ/с полезной нагрузки, что в сумме даёт более 6 ГБ/с для приложений с интенсивным вводом-выводом.
4 порта 16 Гбит/с с автосогласованием
- Автоматическое согласование скорости — поддержка 16/8/4/2 Гбит/с для обратной совместимости с существующей SAN-инфраструктурой.
- Низкое энергопотребление — всего 6,9 Вт в активном режиме благодаря 40-нм техпроцессу.
- Поддержка оптических SFP+ модулей LC multi-mode — для подключения к коммутаторам Fibre Channel через многомодовый оптоволоконный кабель.
Интерфейс PCIe 3.0 x8
Шина PCIe 3.0 x8 обеспечивает достаточную пропускную способность (до 8 ГТ/с) для раскрытия потенциала всех четырёх портов без узких мест. Полная совместимость с PCIe 2.0 и 1.0 при установке в более старые слоты.
Управление и безопасность SAN
Полный набор инструментов для мониторинга, настройки и защиты Fibre Channel-соединений.
Инструменты управления
- QConvergeConsole CLI — мощная командная строка для автоматизации и скриптов.
- SANsurfer FC HBA Manager — графическая утилита для локального и удалённого управления.
- Поддержка API и SNMP — интеграция с системами мониторинга предприятия.
Безопасность и аутентификация
- FC-SP (Fibre Channel Security Protocol) — шифрование и аутентификация на уровне канала.
- DH-CHAP — взаимная аутентификация узлов при подключении к SAN.
- Поддержка Access Control — ограничение доступа на уровне портов и WWN.
Виртуализация и разделение ресурсов
Технологии NPIV (N_Port ID Virtualization) и SR-IOV (Single Root I/O Virtualization) позволяют эффективно делить ресурсы контроллера между виртуальными машинами без дополнительной нагрузки на гипервизор.
Дополнительные возможности и протоколы
Boot from SAN (загрузка с SAN)
Позволяет загружать операционную систему сервера напрямую с дискового массива через Fibre Channel, что упрощает управление и повышает отказоустойчивость.
Multi-path I/O (MPIO)
Поддержка нескольких путей к хранилищу для балансировки нагрузки и высокой доступности. Контроллер автоматически перенаправляет трафик при отказе одного из путей.
Поддержка топологий
Работает в режимах Point-to-Point и Arbitrated Loop, обеспечивая совместимость со старыми Fibre Channel-коммутаторами и прямыми подключениями к хранилищу.
Совместимое оборудование и аксессуары
Для полноценной работы QLE2694-LR-CK рекомендуется использовать сертифицированные модули и компоненты. Ниже приведены основные совместимые позиции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические модули SFP+ 16 Гбит/с | QLogic QSFPT-LR-16G, Brocade 16G SFP+, совместимые сторонние (FS.com, ProLabs) | Длина волны 850 нм, multi-mode LC |
| Оптические кабели | OM3/OM4 multi-mode, LC-LC duplex | Рекомендуемая длина до 150 м (OM4 до 400 м) |
| Fibre Channel коммутаторы | Brocade G610/G620, Cisco MDS 9148S/9250i | Поддержка 16 Гбит/с и автосогласования |
| Серверные слоты PCIe | PCIe 3.0 x8 (физически x8 или x16) | Может работать в PCIe 2.0 x8 с ограничением пропускной способности |
| Дисковые массивы (SAN) | NetApp AFF/A-Series, Dell EMC Unity/PowerStore, HPE 3PAR | Совместимость с FC-протоколом 16/8/4 Гбит/с |
Аналоги QLogic QLE2694-LR-CK
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| QLogic | QLE2744-LR-CK | 4 порта 32 Гбит/с, PCIe 3.0 x8, обратная совместимость с 16/8/4. Более высокая пропускная способность. |
| Emulex (Broadcom) | LPe35004 | 4 порта 32 Гбит/с, PCIe 3.0 x8, аналогичный функционал, другая экосистема управления. |
| Brocade (Broadcom) | BR-1860-4-16G | 4 порта 16 Гбит/с, для сред Brocade Fabric, поддержка Virtual Fabrics. |
| Marvell (Cavium) | QLE2692-CK | 2 порта 16 Гбит/с, тот же чип, для сценариев, где достаточно двух портов. |
| Intel | Intel FC HBA 16G (X710-FC4) | 4 порта 16 Гбит/с, поддержка SR-IOV, но менее распространена в SAN. |
Рекомендация: Для проектов, где требуется высокая плотность портов и виртуализация, QLE2694-LR-CK — оптимальный выбор по соотношению цена/производительность. Если нужна поддержка 32 Гбит/с — смотрите в сторону QLE2744 или LPe35004.
Кому подойдёт QLogic QLE2694-LR-CK
Рекомендуется, если вам нужно:
- Организовать высокоскоростное подключение серверов к SAN (Fibre Channel 16 Гбит/с).
- Использовать виртуализацию (VMware, Hyper-V) с технологиями NPIV/SR-IOV.
- Получить отказоустойчивое соединение благодаря 4 независимым портам.
- Работать с критически важными базами данных, системами видеонаблюдения, большими данными.
- Обеспечить безопасность FC-SP и DH-CHAP для корпоративного уровня.
Вероятно, не подойдёт, если:
- Вам нужно подключение iSCSI или NAS — рассмотрите обычные сетевые карты 10/25GbE.
- Достаточно 1-2 портов Fibre Channel — более дешёвые модели QLE2692 или QLE2672.
- Сеть хранения построена на 8 Гбит/с без планов модернизации — избыточно.
- Сервер не имеет свободных слотов PCIe 3.0 x8 (только PCIe 2.0 x1/x4) — производительность будет ограничена.
Конструкция и условия эксплуатации
Форм-фактор PCI Express низкопрофильный
Плата выполнена в полноразмерном форм-факторе MD2 (половинной длины), комплектуется низкопрофильной и стандартной планкой. Размеры: 167,64 × 68,90 мм (без учёта портов).
Охлаждение и энергопотребление
- Пассивное охлаждение (радиатор) — не требует вентилятора.
- Типичное энергопотребление: 6,9 Вт (максимум 8,2 Вт при полной нагрузке).
- Температура эксплуатации: от 0°C до +55°C.
Технические характеристики
| Модель | QLogic QLE2694-LR-CK |
| Артикул | QLE2694LRCK |
| Тип устройства | Fibre Channel HBA (Host Bus Adapter) |
| Интерфейс хоста | PCIe 3.0 x8 |
| Количество портов | 4 порта |
| Скорость порта | 16 Гбит/с (автосогласование 16/8/4/2 Гбит/с) |
| Тип трансивера | LC multi-mode (SFP+), 850 нм |
| Пропускная способность на порт | 1600 МБ/с |
| Суммарная пропускная способность | 6400 МБ/с (полный дуплекс) |
| Поддерживаемые топологии | Point-to-Point, Arbitrated Loop |
| Протокол | Fibre Channel (FC-0, FC-1, FC-2) |
| Поддержка Boot from SAN | Да |
| Виртуализация | NPIV, SR-IOV |
| Безопасность | FC-SP, DH-CHAP |
| Управление | QConvergeConsole CLI, SANsurfer FC HBA Manager |
| Поддерживаемые ОС | VMware vSphere, Windows Server (2008 R2+), Linux (RHEL, SLES, Ubuntu), Oracle Solaris |
| Энергопотребление | 6,9 Вт (типовое), 8,2 Вт (максимум) |
| Техпроцесс | 40 нм |
| Совместимость с PCIe | PCIe 3.0, 2.0, 1.0 |
| Форм-фактор | MD2 (половинная длина), низкопрофильный |
| Размеры платы (Д×Ш) | 167,64 × 68,90 мм |
| Рабочая температура | от 0°C до +55°C |
| Температура хранения | от -40°C до +70°C |
| Влажность при эксплуатации | 10% – 90% (без конденсата) |
| Производитель | QLogic (Marvell) |
| Гарантия | 3 года (зависит от поставщика) |
Часто задаваемые вопросы
Чем отличается QLE2694-LR-CK от версии QLE2694-CK?
Версия LR поставляется без установленных оптических модулей (SFP+). Вы можете выбрать любые совместимые 16/8/4 Гбит/с SFP+ трансиверы. Версия CK — c предустановленными модулями 16Gb LR (дальность до 10 км).
Можно ли установить эту плату в сервер с PCIe 2.0?
Да, плата совместима с PCIe 2.0 и 1.0. При установке в слот PCIe 2.0 x8 пропускная способность будет ограничена до ~4 ГТ/с, что может снизить суммарную производительность, но для 16 Гбит/с FC обычно достаточно.
Какой кабель нужен для подключения к SAN?
Используйте патч-корды OM3 или OM4 multi-mode с разъемами LC-LC duplex. Максимальная длина для 16 Гбит/с: OM3 до 150 м, OM4 до 400 м.
Поддерживает ли карта загрузку с SAN под Linux?
Да, поддерживается Boot from SAN для большинства дистрибутивов Linux (RHEL, SLES, Ubuntu). Требуется правильно настроить BIOS/UEFI и SAN-окружение.
В чём преимущество SR-IOV перед NPIV?
SR-IOV позволяет создавать виртуальные функции (VF) на уровне аппаратуры, снижая нагрузку на гипервизор. NPIV работает на уровне протокола FC и поддерживается всеми SAN-коммутаторами. Выбор зависит от среды виртуализации.
Нужно ли устанавливать драйверы для Windows?
Да, для Windows Server 2008 R2 и новее драйверы доступны на сайте Marvell/QLogic. Также драйвер встроен в последние версии Windows Server, но рекомендуется устанавливать актуальные версии.
Можно ли использовать эту плату в виртуальной среде VMware?
Да, карта полностью совместима с VMware vSphere (ESXi). Поддерживаются NPIV и SR-IOV, а также управление через SANsurfer vCenter Plugin.
Каков максимальный ток по линии +3.3V?
Потребление по шине PCIe: +12В до 0.6A, +3.3В до 0.2A (при типовой нагрузке). Конкретные значения см. в документации.
Поддерживает ли карта Direct Access (DA) или NVMe over FC?
Нет, QLE2694-LR-CK работает только с традиционным Fibre Channel (SCSI-3 через FCP). Для NVMe over FC требуется более новое поколение HBA (32 Гбит/с, поддержка FC-NVMe).
Какие утилиты используются для диагностики?
Рекомендуем QConvergeConsole (CLI) и SANsurfer FC HBA Manager (GUI). Они позволяют просматривать статистику портов, WWN, температуру, обновлять прошивку.
