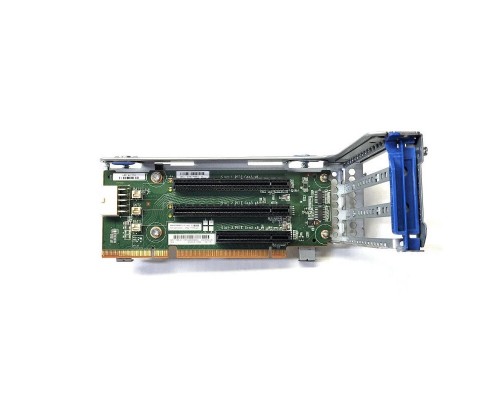

Плата расширения HP Primary 3 Slot PCIe GPU Riser Kit DL380 Gen9 (777281-001 / 719073-B21 / 719072-001) — это оригинальный riser-адаптер для серверов HP ProLiant DL380 Gen9, предназначенный для установки в основной слот системной платы. Позволяет разместить до трёх карт расширения PCIe 3.0, включая графические ускорители (GPU). Обеспечивает гигабитную пропускную способность для ускорения вычислений, виртуализации или работы с массивами данных. Идеальное решение для модернизации сервера без замены корпуса.
Высокая производительность и совместимость
Плата разработана специально для серверов HP DL380 Gen9 и использует выделенный разъём на системной плате. Три слота PCIe 3.0 обеспечивают скорость передачи данных до 8 ГТ/с каждый.
Три слота для расширения
- 2 x PCIe 3.0 x16 (механически x16, электрически x8) — для высокопроизводительных контроллеров, GPU или сетевых карт.
- 1 x PCIe 3.0 x8 — для RAID-контроллеров, SSD-накопителей или дополнительных сетевых интерфейсов.
- Поддержка GPU Ready — возможность установки графических ускорителей для машинного обучения, рендеринга или VDI.
Совместимость с серверами HP ProLiant DL380 Gen9
Плата предназначена для установки в основной riser-разъём серверов HP ProLiant DL380 Gen9. Заменяет штатную планку расширения, добавляя дополнительный слот для карт. Подходит для конфигураций с одним или двумя процессорами Intel Xeon E5-2600 v3/v4.
Установка и конструкция
Плата поставляется в формате Riser Kit и монтируется вертикально в специальный направляющий отсек сервера. Не требует дополнительных адаптеров или кабелей — подключение осуществляется напрямую к системной плате через фирменный разъём HP.
Особенности монтажа
- Простая установка — защёлкивается в отсек riser-модуля без инструментов.
- Поддержка полноразмерных карт — длина до 267 мм (стандарт Full-Height).
- Охлаждение — расположение слотов обеспечивает продув корпуса сервера, дополнительных вентиляторов не требуется.
Дополнительные возможности
Поддержка GPU для ускорения вычислений
Благодаря электрической конфигурации x8 на x16-слотах плата совместима с большинством современных GPU (NVIDIA T4, A2, L4; AMD Radeon Pro). Идеально для задач AI, CAD, транскодирования видео.
Работа с RAID-контроллерами
Слот x8 можно использовать для установки HP Smart Array (например, P440ar или P840) без потери производительности — полоса пропускания PCIe 3.0 x8 достаточна для любых дисковых массивов.
Горячая замена
Плата не поддерживает горячее подключение карт (питание отключается при замене), но все слоты совместимы с технологией Hot-Plug при использовании соответствующих контроллеров и ОС.
Совместимое оборудование и аксессуары
Для корректной работы с платой HP Primary 3 Slot PCIe GPU Riser Kit используйте сертифицированные компоненты HP или совместимые сторонние устройства.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Серверная платформа | HP ProLiant DL380 Gen9 (все модификации) | Требуется свободный основной riser-разъём на системной плате |
| Видеокарты (GPU) | NVIDIA T4, A2, L4; AMD Radeon Pro WX 7100; Intel Arctic Sound M | Максимальная длина карты 267 мм, питание через серверный блок (до 75 Вт через слот) |
| RAID-контроллеры | HP Smart Array P440ar, P840, P244br; Broadcom 9460-16i | Для слота x8 — скорость до 12 Гбит/с |
| Сетевые адаптеры | HP Ethernet 10Gb 2-port 562SFP+, Intel X710-DA2, Mellanox ConnectX-3 | Подходят для слотов x8 и x16 |
| Дополнительные крепления | В комплекте не требуются — riser фиксируется защёлками сервера | Может понадобиться дополнительный кабель питания для мощных GPU (более 75 Вт) |
Аналоги HP Primary 3 Slot PCIe GPU Riser Kit
Если данная плата отсутствует или требуется альтернатива для других серверов, рассмотрите следующие варианты.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| HP | HP Primary PCIe Riser Kit 719072-001 (2 слота) | Два слота x16, без поддержки GPU. Бюджетный вариант, если третий слот не нужен. |
| HP | HP GPU Riser Kit 777283-001 (для DL380 Gen10) | Аналогичная концепция, но для Gen10. Физически несовместим с Gen9. |
| Supermicro | RSC-RR1U-E16 (для Supermicro 1U/2U) | Только 2 слота x16, поддержка GPU, подходит только для серверов Supermicro. |
| Dell | Dell PowerEdge Riser 3 Slot (для R730/R740) | Три слота x16, подходит для Dell, поддержка GPU, цена выше. |
| Lenovo | Lenovo ThinkSystem SR650 Riser Kit (3 слота) | Аналог для серверов Lenovo, 3 слота x8, GPU поддерживаются. |
Рекомендация: При выборе аналога убедитесь в совместимости с вашим сервером. Для DL380 Gen9 лучший выбор — оригинальная HP Primary 3 Slot GPU Riser Kit. Если нужна поддержка мощных GPU, убедитесь, что блок питания сервера имеет достаточный запас мощности.
Кому подойдёт HP Primary 3 Slot PCIe GPU Riser Kit
Рекомендуется, если вам нужно:
- Установить GPU в сервер DL380 Gen9 для машинного обучения или виртуализации.
- Добавить RAID-контроллер и две сетевые карты одновременно.
- Модернизировать сервер без замены шасси.
- Получить три полноценных слота PCIe 3.0 в сервере 2U.
- Использовать сертифицированные компоненты HP с гарантией совместимости.
Вероятно, не подойдёт, если:
- Сервер HP ProLiant DL380 Gen9 уже использует занятые слоты системной платы.
- Вам нужно больше 3 слотов — рассмотрите платы с 4 слотами (например, от Supermicro).
- Планируется установка GPU мощностью более 150 Вт (потребуется дополнительное питание, не предусмотренное riser’ом).
- Требуется горячая замена карт без выключения сервера (не поддерживается).
Конструкция и условия эксплуатации
Печатная плата с позолоченными контактами
Размеры платы ~180?120?15 мм, вес 200 г. Устанавливается в специальный направляющий отсек сервера. Все разъёмы армированы для многократных циклов установки/извлечения.
Температурный режим
- Эксплуатация: от +10°C до +35°C (при нормальной вентиляции сервера).
- Хранение: от -30°C до +60°C.
- Влажность: 20–80% (без конденсата).
Плата предназначена для работы только внутри корпуса сервера, внешнее воздействие не допускается.
Технические характеристики
| Наименование | Плата HP DL380 Gen9 Primary 3 Slot GPU Ready Riser Kit 777281-001 719073-B21 |
| Артикул | 719072-001 |
| Назначение | Primary Riser Board |
| Совместимость | Серверы HP ProLiant DL380 Gen9 |
| Формат платы | Riser Kit |
| Конфигурация слотов | 3 слота PCIe |
| Тип слотов | 2 x PCIe 3.0 x16 (механически x16, электрически x8), 1 x PCIe 3.0 x8 |
| Поддержка GPU | Да (GPU Ready) |
| Подключение к системной плате | Через специальный разъем |
| Номер детали HP (SP) | 777281-001 |
| Номер детали HP (CTO) | 719073-B21 |
| Производитель | HP (Hewlett Packard) |
| Гарантия | 90 дней (оригинал HP), возможна расширенная гарантия сервера |
| Вес нетто | 200 г |
| Размеры (ДхШхВ) | 180 x 120 x 15 мм |
| Тип упаковки | Антистатический пакет, картонная коробка |
| Страна производства | Китай / Малайзия (зависит от партии) |
Часто задаваемые вопросы
С какими серверами совместима эта плата?
Только с HP ProLiant DL380 Gen9 (все ревизии). Не подходит для Gen8, Gen10 или других моделей.
Сколько графических карт можно установить?
До двух двухслотовых GPU (в слоты x16) или одну двухслотовую и одну однослотовую. Электрически каждый слот x16 работает в режиме x8, что достаточно для большинства ускорителей. Для мощных GPU (более 75 Вт) потребуется дополнительное питание от блока питания сервера.
Поддерживает ли плата горячую замену карт?
Нет, слоты riser не поддерживают hot-plug. Замену карт можно производить только при выключенном сервере.
Как установить плату в сервер?
Откройте сервер, найдите основной riser-разъём (он расположен слева от процессоров). Вставьте плату вертикально до щелчка, затем зафиксируйте защёлками. Карты устанавливаются после фиксации riser’а.
Нужно ли обновлять BIOS сервера?
Рекомендуется обновить BIOS до последней версии с сайта HP. Это обеспечит корректное распознавание всех установленных карт и их энергопотребления.
В чём отличие от платы 719072-001 (2 слота)?
Представленная плата (3 слота) имеет дополнительный слот x8 и метку GPU Ready. Двухслотовая версия не поддерживает установку графических ускорителей и имеет только два слота x16.
Можно ли использовать эту плату с другими серверами HP?
Нет, физически и электрически она совместима только с DL380 Gen9. Для Gen8/G10 используйте соответствующие riser-киты.
Какие карты не поместятся из-за длины?
Максимальная длина карты — 267 мм (стандарт Full Height, Full Length). Карты длиннее 267 мм (например, некоторые NVIDIA RTX 6000) не влезут в корпус DL380 Gen9.
Поддерживает ли плата RAID-контроллеры HP Smart Array?
Да, слот x8 отлично подходит для любого RAID-контроллера HP (P440ar, P840 и т.д.). Также можно установить сторонний контроллер (Broadcom, LSI) в слот x16.
Влияет ли установка riser’а на охлаждение сервера?
Нет, плата разработана с учётом воздушного потока в корпусе DL380 Gen9. Вентиляторы автоматически регулируют обороты в зависимости от температуры установленных карт.
