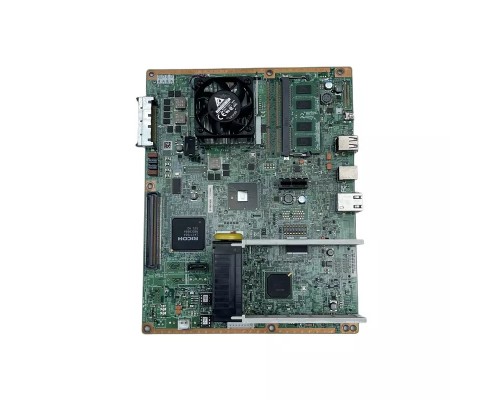

Печатная плата блока обработки изображения Ricoh IPU:D150 (арт. D1505656) — это оригинальный модуль контроллера изображений, предназначенный для цифровой обработки сигналов сканирования и печати в копировальной и печатной технике Ricoh. Плата обеспечивает высокоскоростную обработку растровых данных, управление цветом, коррекцию изображения и взаимодействие между сканером, блоком формирования изображения и системной шиной устройства. Многослойная конструкция PCB гарантирует стабильную работу в условиях интенсивной эксплуатации.
Высокая производительность обработки изображений
Плата IPU:D150 построена на базе специализированного процессора обработки изображений. Она выполняет все этапы цифровой обработки: оцифровку аналогового сигнала со сканера, покадровую коррекцию, сжатие/распаковку, цветовое преобразование и подготовку данных для лазерного блока.
Ключевые функции
- Цифровая обработка сканированных изображений — фильтрация, сглаживание, повышение резкости.
- Управление печатью — формирование растровых данных для блока лазерной печати.
- Обработка цветных и монохромных изображений — поддержка различных цветовых моделей (RGB, CMYK, sRGB).
- Компрессия/декомпрессия — стандарты JPEG, JBIG, TIFF для уменьшения объёма передаваемых данных.
Надёжность и совместимость
Плата изготовлена по технологии многослойных печатных плат с применением высококачественных компонентов. Полностью совместима с соответствующими моделями офисной техники Ricoh. Устанавливается в специальный слот на материнской плате устройства.
Интерфейсы и подключение
Модуль оснащён разъёмами для подключения к системной шине устройства, сканеру и блоку формирования изображения.
Основные интерфейсы
- Шинный интерфейс — соединение с главной платой контроллера MFP (основная шина данных).
- Интерфейс сканера — приём аналогового или цифрового сигнала от оптического блока.
- Интерфейс лазерного блока — передача растровых данных на лазер.
- Дополнительные разъёмы — для подключения плат расширения или датчиков.
Монтаж и установка
Установка производится в специальный направляющий слот на материнской плате. Фиксация осуществляется винтами или защёлками в зависимости от модели устройства.
Совместимые устройства и аксессуары
Плата IPU:D150 (D1505656) используется в определённых сериях копировальных многофункциональных устройств Ricoh. Ниже приведены основные совместимые модели.
| Тип оборудования | Примеры совместимых моделей Ricoh | Примечание |
|---|---|---|
| МФУ / копировальные аппараты | Ricoh MP 2555, MP 3055, MP 3555, MP 4055, MP 5055, MP 6055 | Серии с поддержкой IPU:D150 |
| Принтеры | Ricoh SP 8400, SP 8430 (опционально) | Требуется уточнение по документации |
| Платы расширения | Ricoh MFP-IPU (аналогичные модули для старых серий) | D1505656 является оригинальной заменой |
| Кабели и шлейфы | Шлейф для подключения к сканеру, шлейф к блоку лазера | Используйте оригинальные Ricoh |
| Блоки питания | Стандартный БП устройства (плата питается от материнской платы) | Потребление ~5Вт |
Аналоги и альтернативы
Если модель D1505656 недоступна или требуется замена, рассмотрите следующие совместимые варианты (оригинальные или совместимые).
| Производитель | Модель / Артикул | Ключевые отличия / сходство |
|---|---|---|
| Ricoh | IPU:D150 (A) / D1505657 | Обновлённая ревизия, полностью взаимозаменяема |
| Ricoh | MFP-IPU (D039) для старых моделей | Аналог для более ранних серий, отличается разъёмами |
| Ricoh | IPU:D151 (D1515656) | Более производительный чип, используется в моделях A3 |
| Совместимые (OEM) | GreenTag, Unisimage (арт. D1505656-UNI) | Совместимые аналоги по сниженной цене |
| Восстановленные (Reman) | Ricoh Reman IPU:D150 | Восстановленные оригинальные платы с гарантией |
Рекомендация: При выборе аналога обращайте внимание на ревизию платы и версию прошивки. Для безупречной совместимости рекомендуется использовать оригинальную плату Ricoh D1505656.
Кому подойдёт плата IPU:D150 D1505656
Рекомендуется, если вам нужно:
- Заменить вышедший из строя блок обработки изображений в Ricoh серий MP 2555-6055.
- Восстановить функции копирования, сканирования и печати в полном объёме.
- Обеспечить оригинальную совместимость и долговременную надёжность.
- Сохранить заводские настройки цветопередачи и качества печати.
- Выполнить ремонт с использованием оригинальных комплектующих Ricoh.
Вероятно, не подойдёт, если:
- Устройство не из списка совместимых моделей (необходимо сверять по сервисной документации).
- Имеется неисправность блока питания или материнской платы (требуется комплексная диагностика).
- Планируется модернизация до более производительного контроллера (тогда нужен IPU:D151).
- Требуется ремонт с гарантией в авторизованном сервисном центре (тогда оригинальная запчасть обязательна).
Конструкция и условия эксплуатации
Многослойная печатная плата
Выполнена на текстолите FR4 с 6-8 слоями, содержит процессор обработки изображений, ПЗУ с прошивкой, оперативную память, интерфейсные микросхемы. Размеры платы — 180×120 мм (приблизительно).
Рабочие параметры
- Эксплуатация: внутри корпуса устройства при температуре от +10°C до +35°C, влажность 20–80%.
- Хранение: от -20°C до +60°C, влажность до 90% (без конденсата).
- Потребляемая мощность: не более 5 Вт.
Предназначена для установки в офисных печатных устройствах, работающих в режиме 24/7.
Технические характеристики
| Производитель | Ricoh |
| Наименование | Печатная плата блока обработки изображения |
| Модель платы | IPU:D150 |
| Артикул / Парт-номер | D1505656 |
| Тип компонента | Блок обработки изображения (Image Processing Unit) |
| Назначение | Обработка и управление данными изображения в устройстве |
| Тип устройства | Контроллер/процессор изображений |
| Совместимость | Соответствующие модели копировальной и печатной техники Ricoh (MP 2555, 3055, 3555, 4055, 5055, 6055 и др.) |
| Вид компонента | Печатная плата (PCB/модуль) |
| Функция | Цифровая обработка сигналов сканирования и печати |
| Конструкция | Многослойная печатная плата с электронными компонентами |
| Интерфейсы | Для подключения к системной шине устройства, сканеру и блоку формирования изображения |
| Монтаж | Установка в специальный слот на материнской плате устройства |
| Условия эксплуатации | Внутри корпуса офисной печатной техники |
| Размеры (ориентировочные) | 180 × 120 × 15 мм |
| Вес нетто | ~80 г |
| Потребляемая мощность | ≤ 5 Вт |
| Гарантия | Зависит от поставщика, обычно 6–12 месяцев |
Часто задаваемые вопросы
Для каких моделей Ricoh подходит плата IPU:D150 D1505656?
Плата устанавливается в МФУ серий MP 2555, MP 3055, MP 3555, MP 4055, MP 5055, MP 6055, а также в некоторые модели принтеров SP 8400/8430 (опционально). Перед заказом сверьтесь с сервисным мануалом вашего устройства.
Как определить, что неисправен именно блок IPU?
Типичные симптомы: ошибки сканирования, искажение изображений, полосы при печати, зависание при обработке задания. Также код ошибки SC (Service Call) на дисплее может указывать на IPU. Диагностика выполняется сервисным специалистом.
Можно ли установить эту плату вместо старой D039?
Нет, платы имеют разные разъёмы и схемотехнику. D1505656 предназначена для более новых моделей. Для старых серий используйте MFP-IPU (D039).
Нужно ли программировать/прошивать плату после установки?
В большинстве случаев плата работает сразу, так как прошивка уже загружена в ПЗУ. Однако в некоторых моделях может потребоваться обновление микрокода (например, через SD-карту или по сети). Подробности в сервисной документации.
Какие инструменты нужны для замены платы?
Набор отвёрток (крестовая и шлицевая), антистатический браслет, пинцет для разъёмов. Желательно иметь сервисное руководство по разборке корпуса.
Есть ли совместимые неоригинальные аналоги?
Да, некоторые производители (GreenTag, Unisimage) выпускают совместимые модули. Однако оригинальная плата Ricoh гарантирует максимальную совместимость и ресурс.
Как проверить совместимость платы с моим устройством?
Сверьте модель устройства с перечисленными в таблице совместимости. Если ваша модель не указана, обратитесь к сервисному центру или поищите информацию по сервисной документации Ricoh.
