ИБП модульный Cyber Electro PATRIOT PATRIOT-60Ш (арт. PATRIOT-60SH) — трёхфазный источник бесперебойного питания с двойным преобразованием энергии, полной мощностью 60 кВА и активной мощностью 54 кВт. Предназначен для защиты критичного оборудования в центрах обработки данных, серверных, промышленных объектах и крупных офисах. Модульная архитектура позволяет наращивать время автономной и заменять блоки без отключения нагрузки. Надёжное решение для непрерывного электропитания с клеммным подключением.
Высокая производительность и отказоустойчивость
ИБП построен по схеме онлайн (двойное преобразование) с поддержкой трёхфазного входа и выхода 3/3. Обеспечивает стабильное напряжение 220 В на выходе с чистой синусоидой, что критично для серверов, медицинского оборудования и телекоммуникационных систем.
Мощность и масштабируемость
- Полная мощность 60 кВА, активная 54 кВт — достаточно для запитки нескольких стоек с серверами, систем кондиционирования и освещения.
- Модульная конструкция — возможность установки дополнительных силовых модулей и батарейных блоков для увеличения времени автономной работы.
- Клеммное подключение — надёжный ввод и вывод трёх фаз, подходит для промышленных объектов и щитовых.
Двойное преобразование (Online)
Технология VFI (Voltage Frequency Independent) полностью изолирует нагрузку от нестабильной сети: входное напряжение выпрямляется, затем инвертором формируется стабильный синус. Переключение на батарею происходит мгновенно, без разрыва питания.
Управление и мониторинг энергоснабжения
Интеллектуальная система управления позволяет контролировать параметры ИБП локально и удалённо.
Инструменты управления
- Многофункциональный ЖК-дисплей — отображение напряжения, тока, частоты, температуры, уровня заряда и состояния байпаса.
- RS-232 / USB — подключение к компьютеру для мониторинга через ПО.
- Опциональная карта SNMP — интеграция в систему мониторинга сети (управление через Ethernet).
- Порты для внешнего батарейного модуля — расширение времени работы без остановки ИБП.
Функции защиты
- Электронный байпас — автоматическое переключение на сеть при перегрузке или неисправности.
- Защита от короткого замыкания, перегрева, перегрузки — продлевает срок службы оборудования.
- Фильтрация импульсных помех и стабилизация — предотвращает сбои в чувствительной электронике.
Дополнительные возможности и опции
Внешние батарейные блоки
Возможность подключения до 4 дополнительных батарейных шкафов для обеспечения автономности до нескольких часов (в зависимости от нагрузки).
Холодный старт
Запуск ИБП от батарей при отсутствии входной сети — позволяет активировать оборудование в полевых условиях или после аварийного отключения.
Интеллектуальное управление зарядом
Температурная компенсация заряда продлевает срок службы батарей и ускоряет восстановление ёмкости после глубокого разряда.
Совместимые компоненты и аксессуары
Для полноценного функционирования ИБП PATRIOT-60SH рекомендуется использовать сертифицированные батарейные модули и опции.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Внешний батарейный шкаф | Cyber Electro PATRIOT-BAT-60 (номинальное напряжение 384 В, ёмкость 7–100 Ач) | Для увеличения времени автономии (подключается параллельно) |
| SNMP-карта мониторинга | Cyber Electro SNMP-02 (совместимая с Eaton, APC) | Удалённое управление, интеграция с СКУД и BMS |
| Кабель RS-232/USB | DB9F/DB9F нуль-модемный, USB B – USB A | Для локального мониторинга через ПК |
| Подключение к сети | 5-жильный кабель сечением не менее 25 мм² (медь) для силовых цепей | Максимальный ток 91 А (при 220 В, cos φ = 0,9) |
| Автоматический выключатель на входе | Трёхполюсный автомат 100 А, характеристика C или D | Устанавливается перед ИБП (не входит в комплект) |
Аналоги ИБП Cyber Electro PATRIOT-60SH
Если модель недоступна или требуется альтернатива, рассмотрите ИБП других производителей с близкими параметрами (60 кВА, 3/3, двойное преобразование).
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cyber Electro | PATRIOT-40SH (40 кВА / 36 кВт) | Меньшая мощность, те же форм-фактор и функции. Для объектов с нагрузкой до 40 кВА. |
| Eaton | 9PX 60kVA (Eaton 9PX1500RT) | 60 кВА, 3/3, онлайн, стойка/напольный, SNMP, более компактный корпус (1200x600x600 мм). |
| APC by Schneider | Smart-UPS X 60kVA (SURT60KXLI) | 60 кВА, 3/3, двойное преобразование, поддержка батарейных блоков, высокая цена. |
| IPON (Schneider) | Galaxy VS 60kVA (GVSUPS60KHS) | 60 кВА, модульная архитектура, масштабирование до 120 кВА, премиум-сегмент. |
| Voltronic Power | VM III PRO 60kVA (3/3) | Аналог по характеристикам, LCD, SNMP опция, бюджетный вариант. |
Рекомендация: При выборе аналога обратите внимание на возможность горячей замены модулей, поддержку внешних батарей и наличие гарантии. Для ответственных объектов лучше выбирать проверенные бренды (Eaton, APC, Cyber Electro).
Кому подойдёт ИБП Cyber Electro PATRIOT-60SH
Рекомендуется, если вам нужно:
- Защитить серверную или ЦОД мощностью до 54 кВт.
- Обеспечить бесперебойное питание промышленных контроллеров, станков, систем ЧПУ.
- Использовать модульное решение с возможностью расширения мощности и времени работы.
- Подключать нагрузку через клеммы (трёхфазный ввод/вывод).
- Интегрировать ИБП в систему диспетчеризации здания (BMS, SNMP).
Вероятно, не подойдёт, если:
- Необходима мощность менее 20 кВА — есть более компактные и дешёвые ИБП.
- Требуется однофазное подключение (вход/выход 1/1) — выбирайте PATRIOT-60SH версию 1/1.
- Нужен ИБП для одного ПК или небольшого офиса — избыточно и дорого.
- Не хватает места для напольного шкафа высотой 2 м — рассмотрите стоечные модели Eaton 9PX.
Конструкция и условия эксплуатации
Напольный шкаф 19″

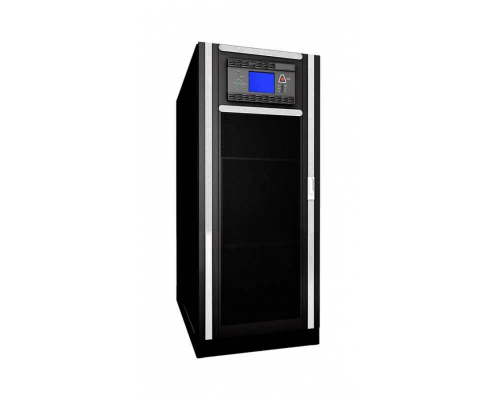

Размеры 600?900?2000 мм, масса 120 кг. Выполнен в виде отдельно стоящего шкафа (не предназначен для монтажа в стойку). В передней дверце — ЖК-дисплей и органы управления. Внутри — направляющие для силовых и батарейных модулей, съёмные боковые панели для обслуживания.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C
- Хранение: от -20°C до +60°C
- Влажность: 0–95% (без конденсата) при работе, до 95% при хранении
Рассчитан на установку в помещениях с контролем климата (серверные, технические комнаты, производственные цеха).
Технические характеристики
| Модель | PATRIOT-60Ш (PATRIOT-60SH) |
| Артикул | PATRIOT-60SH |
| Тип ИБП | Двойное преобразование (Online, VFI) |
| Форм-фактор | Напольный шкаф (не стоечный) |
| Количество фаз на входе | 3 фазы (380/400/415 В) |
| Количество фаз на выходе | 3 фазы (220/230/240 В настраивается) |
| Номинальное входное напряжение | 220 В (фаза-нейтраль) / 380 В (фаза-фаза) |
| Номинальное выходное напряжение | 220 В (фаза-нейтраль) / 380 В (фаза-фаза) |
| Полная выходная мощность | 60 000 ВА (60 кВА) |
| Активная выходная мощность | 54 000 Вт (54 кВт) |
| Тип входного разъёма | Клеммы (5 винтовых зажимов) |
| Типы выходов | Клеммы (5 винтовых зажимов) |
| Архитектура | Модульная (горячая замена модулей) |
| Внешние батарейные блоки | Поддержка (до 4 шкафов) |
| Интерфейсы связи | RS-232, USB, опция SNMP (слот расширения) |
| ЖК-дисплей | Да (цветной, сенсорный опционально) |
| Холодный старт | Да (от батарей) |
| Электронный байпас | Встроенный |
| Масса (нетто) | 120 кг |
| Ширина | 600 мм |
| Глубина | 900 мм |
| Высота | 2000 мм |
| Размеры упаковки (Ш?Г?В) | 700?1000?2100 мм (ориентировочно) |
| Диапазон температур при эксплуатации | от 0°C до +40°C |
| Диапазон температур при хранении | от -20°C до +60°C |
| Относительная влажность при эксплуатации | 0–95% (без конденсата) |
| Производитель | Cyber Electro |
Часто задаваемые вопросы
Для каких объектов подходит PATRIOT-60SH?
Для серверных, ЦОД, промышленных предприятий, медицинских центров, где требуется защита оборудования мощностью до 54 кВт. Подходит для трёхфазных сетей 380/220 В.
Какой тип батарей используется и как увеличить время автономии?
Внутренние батареи (свинцово-кислотные, AGM или литий-ионные) ёмкостью до 100 Ач. Для увеличения автономности подключаются внешние батарейные шкафы PATRIOT-BAT-60 до 4 штук.
Поддерживает ли ИБП удалённое управление?
Да, через RS-232 / USB (локально) и опциональную SNMP-карту (по сети Ethernet). Возможна интеграция с системами мониторинга: Nagios, Zabbix, PRTG.
Какое сечение кабеля нужно для подключения?
Для силовых цепей (вход/выход) — медный кабель сечением не менее 25 мм² на фазу. Для подключения батарей — 35 мм². Рекомендуется использовать клеммные наконечники.
Можно ли устанавливать ИБП в стойку 19″?
Нет, это напольный шкаф высотой 2 м, ширина 600 мм. Он предназначен для отдельной установки на полу. Для стойки 19″ рассмотрите модели Eaton 9PX или APC SURT серии.
Какой КПД у этого ИБП?
Типичный КПД в режиме двойного преобразования составляет 92–94% при номинальной нагрузке. В режиме ECO (энергосберегающий) до 97%.
Сколько времени занимает замена силового модуля?
Модули горячей замены — не более 5 минут на один блок. Замена батарейного модуля — до 15 минут (без отключения нагрузки, если замена производится в горячем режиме).
Какие протоколы защиты от перенапряжения предусмотрены?
Встроенный варисторный блок защиты от импульсных помех (класс I, Iimp 12,5 кА). Дополнительно рекомендуется установка внешнего УЗИП на вводе.
Поддерживает ли ИБП работу от генератора?
Да, благодаря широкому диапазону входного напряжения и частоты (40–70 Гц). Совместим с дизельными и бензиновыми генераторами с автозапуском.
Какой уровень шума при работе?
Максимум 55–60 дБ (зависит от нагрузки). Вентиляторы с регулировкой скорости. В ночное время (при низкой нагрузке) шум не превышает 45 дБ.
