ИБП двойного преобразования CYBER ELECTRO PATRIOT ПАТРИОТ-200Ш (PATRIOT-200SH) — модульный источник бесперебойного питания мощностью 200 кВА / 180 кВт с трёхфазным входом и выходом (3/3). Выполнен по технологии онлайн (двойное преобразование), обеспечивает эталонное качество электропитания для критичной нагрузки. Модульная архитектура позволяет наращивать мощность и резервировать модули (N+1). Предназначен для защиты ЦОД, промышленных объектов, больниц и телекоммуникационных узлов. Коммутация и подключение производится через клеммные разъёмы.
Высокая мощность и отказоустойчивость
ИБП построен на современной платформе с двойным преобразованием энергии. Выходная мощность 200 кВА (180 кВт) с коэффициентом мощности 0,9 обеспечивает стабильное питание даже при высокой загрузке. Модульная конструкция позволяет заменять блоки без выключения всей системы.
Полная мощность 200 кВА / 180 кВт
- Номинальная активная мощность: 180 000 Вт, полная — 200 000 ВА.
- Коэффициент мощности на выходе: 0,9 (оптимально для современного оборудования).
- Перегрузочная способность: до 110% длительно, 130% — 10 минут, 150% — 1 минута.
Трёхфазный вход/выход (3/3)
ИБП рассчитан на трёхфазную сеть 220/380 В. Благодаря схеме 3/3 обеспечивается балансировка нагрузки по фазам и возможность запитать мощное трёхфазное оборудование (серверные стойки, станки, системы кондиционирования).
Модульная архитектура и масштабирование
Система состоит из универсальных силовых модулей, каждый мощностью 20 кВА. В базовой конфигурации установлено 10 модулей. Поддерживается горячая замена и резервирование N+1.
Преимущества модульности
- Горячая замена модулей — ремонт и модернизация без отключения нагрузки.
- Резервирование N+1 — при выходе одного модуля система продолжает работать.
- Масштабирование — установка дополнительных модулей до максимальной мощности (до 200 кВА).
- Снижение затрат на обслуживание — замена только неисправного модуля, а не всего ИБП.
Управление и мониторинг
Интеллектуальная система управления позволяет контролировать все параметры ИБП и своевременно реагировать на нештатные ситуации.
Способы управления
- ЖК-дисплей с сенсорным управлением — цветной экран на передней панели, отображение параметров, истории событий.
- SNMP/Web-интерфейс — удалённый мониторинг через Ethernet с помощью платы SNMP (опционально).
- Релейные контакты — интеграция с системами диспетчеризации.
- Программное обеспечение CyberVision — централизованное управление парком ИБП.
Функции защиты и автоматики
- Электронный байпас — автоматическое переключение нагрузки на питание от сети при перегрузке или неисправности.
- Защита от короткого замыкания и перегрева — автоматическое отключение неисправных модулей.
- Система холодного старта — запуск ИБП от батарей при отсутствии сети.
Дополнительные возможности
ECO-режим (энергосбережение)
При допустимом качестве сети ИБП переключается в обходной режим с КПД до 99%. При отклонении параметров мгновенно возвращается к двойному преобразованию.
Параллельная работа
До 4 ИБП PATRIOT-200SH могут работать параллельно для увеличения мощности или резервирования (система 4+1). Ток синхронизации и распределение нагрузки автоматические.
Управление батареями
Интеллектуальное зарядное устройство продлевает срок службы АКБ за счёт температурной компенсации и трёхступенчатого заряда. Поддерживаются литий-ионные и свинцово-кислотные аккумуляторы.
Совместимое оборудование и аксессуары
Для полноценной работы ИБП CYBER ELECTRO PATRIOT-200SH рекомендуется использовать оригинальные модули и аксессуары.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Силовой модуль | PATRIOT-20SH (20 кВА) — до 10 шт. на шасси | Горячая замена, резервирование N+1 |
| Батарейный модуль | PATRIOT-BAT-40 (40 А·ч, 384 В) или внешние батарейные шкафы | Время работы зависит от ёмкости АКБ |
| Плата мониторинга SNMP | CyberLink SNMP-01 | Удалённый контроль по SNMP, e-mail, Syslog |
| Кабель клеммный | Клеммы под винт (медь, сечение до 185 мм²) | Входят в комплект поставки |
| Дополнительные датчики | Датчик температуры/дыма, датчик протечки | Опционально, для помещений |
Аналоги ИБП CYBER ELECTRO PATRIOT-200SH
Если модель недоступна или требуется сравнение, рассмотрите альтернативы от других производителей со схожими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| APC | Symmetra PX 200 кВА | Модульный, 3/3, 200 кВА, параллельная работа, более высокая цена. |
| Eaton | 9PX 200 кВА (EP Series) | Модульный, 3/3, КПД до 96%, поддержка литиевых АКБ, управление Eaton Intelligent Power Manager. |
| Vertiv | Liebert EXL 200 кВА | Модульный, масштабируемый до 400 кВА, отказоустойчивая архитектура, система охлаждения. |
| Emerson (Vertiv) | Network Power 200 кВА | Аналогичная мощность 200 кВА, двойное преобразование, клеммное подключение. |
| Delta | Ultron DPS 200 кВА | Модульный, 3/3, КПД 96%, параллельная работа до 4 шт., горячая замена. |
Рекомендация: При выборе аналога обращайте внимание на модульность, возможность параллельной работы и стоимость модулей. PATRIOT-200SH выделяется соотношением цена/качество.
Кому подойдёт CYBER ELECTRO PATRIOT-200SH
Рекомендуется, если:
- Необходимо запитать ЦОД, серверную или промышленную нагрузку до 180 кВт.
- Требуется резервирование питания для критичных объектов (больницы, банки, аэропорты).
- Планируется постепенное увеличение мощности — модульная архитектура.
- Нужна возможность горячей замены модулей без отключения нагрузки.
- Работа в трёхфазной сети с клеммным подключением.
Вероятно, не подойдёт, если:
- Требуется мощность менее 20 кВт — модель избыточна и дорога.
- Нужна однофазная нагрузка — PATRIOT-200SH только 3/3.
- Бюджет ограничен — рассмотрите линейку PATRIOT компактной серии.
- Отсутствует подготовленное помещение (отдельная вентиляция, 380 В, клеммы).
- Нужен ИБП со встроенными батареями — у данной модели батареи внешние.
Конструкция и условия эксплуатации

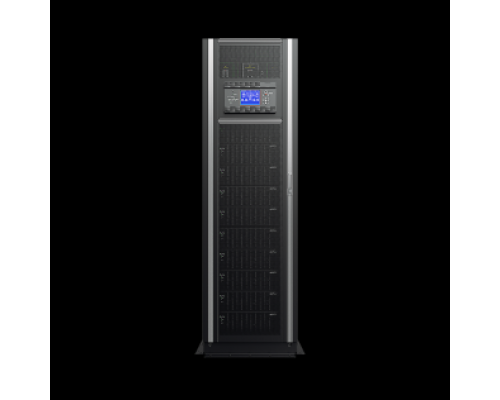

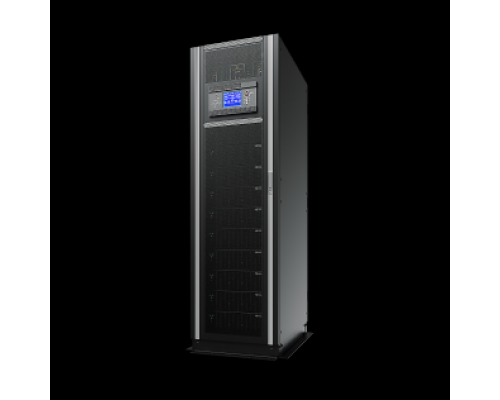

Напольный корпус, 2000 мм
Размеры 600×900×2000 мм (Ш×Г×В), масса 214 кг. Выполнен из стали с порошковым покрытием, класс защиты IP20. Установка в серверных и технических помещениях на ровный пол.
Условия эксплуатации
- Температура: от 0°C до +40°C (эксплуатация), от -20°C до +60°C (хранение).
- Влажность: 0–95% (без конденсата).
- Высота над уровнем моря: до 1000 м без снижения мощности, до 4000 м с понижением.
Возможна установка в контейнеры и технические этажи.
Технические характеристики
| Модель | CYBER ELECTRO PATRIOT ПАТРИОТ-200Ш (PATRIOT-200SH) |
| Артикул | PATRIOT-200SH |
| Тип ИБП | Двойное преобразование (Online) |
| Архитектура | Модульная |
| Форм-фактор | Напольный |
| Количество фаз на входе/выходе | 3/3 |
| Номинальное входное напряжение | 220 В (3×380 В) |
| Номинальное выходное напряжение | 220 В (3×380 В) |
| Выходная мощность (полная) | 200 000 ВА (200 кВА) |
| Выходная мощность (активная) | 180 000 Вт (180 кВт) |
| Тип входного разъёма | Клеммы |
| Типы выходов | Клеммы |
| Количество силовых модулей | 10 (каждый 20 кВА), макс. 10 |
| Горячая замена модулей | Да |
| Резервирование N+1 | Поддерживается |
| Параллельная работа | До 4 ИБП |
| Электронный байпас | Встроенный |
| Экран управления | Цветной ЖК (сенсорный) |
| Интерфейсы | RS-232, RS-485, USB, опционально Ethernet/SNMP |
| КПД в онлайн-режиме | 95,5% |
| Коэффициент мощности на входе | 0,99 |
| Тип аккумуляторов | Внешние (свинцово-кислотные или литий-ионные) |
| Масса нетто | 214 кг |
| Ширина | 600 мм |
| Глубина | 900 мм |
| Высота | 2000 мм |
| Степень защиты | IP20 |
| Температура эксплуатации | 0°C … +40°C |
| Температура хранения | -20°C … +60°C |
| Влажность при эксплуатации | 0–95% (без конденсата) |
| Производитель | CYBER ELECTRO (Россия) |
Часто задаваемые вопросы
Для каких задач подходит PATRIOT-200SH?
Для защиты крупных ЦОД, промышленных объектов, медицинских учреждений, телекоммуникационных узлов, где требуется мощность 200 кВА и возможность масштабирования.
Какова активная и полная мощность?
Полная мощность — 200 000 ВА (200 кВА), активная — 180 000 Вт (180 кВт). Коэффициент мощности 0,9.
Что значит «модульная архитектура»?
ИБП состоит из силовых модулей мощностью 20 кВА каждый. Модули можно заменять «на ходу», не отключая нагрузку. При выходе одного модуля система продолжает работать.
Можно ли подключать однофазную нагрузку?
PATRIOT-200SH имеет трёхфазный выход (3/3). Для однофазной нагрузки потребуется дополнительный трансформатор или другое распределение.
Как организовать параллельную работу?
До 4 однотипных ИБП могут работать параллельно для увеличения мощности или резервирования по схеме N+1. Синхронизация автоматическая.
Какие батареи используются?
Внешние аккумуляторы: свинцово-кислотные (AGM, гелевые) или литий-ионные. Батарейные шкафы заказываются отдельно.
Как происходит управление и мониторинг?
Через цветной сенсорный ЖК-экран, SNMP-карту (опция), релейные контакты, RS-232/485. Возможна интеграция в системы диспетчеризации.
Каковы габариты и масса?
Ширина 600 мм, глубина 900 мм, высота 2000 мм. Масса 214 кг (без батарей). Требуется усиленный пол и место для обслуживания.
Какое напряжение на входе/выходе?
Номинальное входное и выходное напряжение — 220 В (трёхфазное 380 В). Допустимое отклонение входного напряжения ±25%.
Какая гарантия и обслуживание?
Гарантия производителя 24 месяца. Возможно продление. Сервисные центры CYBER ELECTRO во всех региональных центрах РФ.
