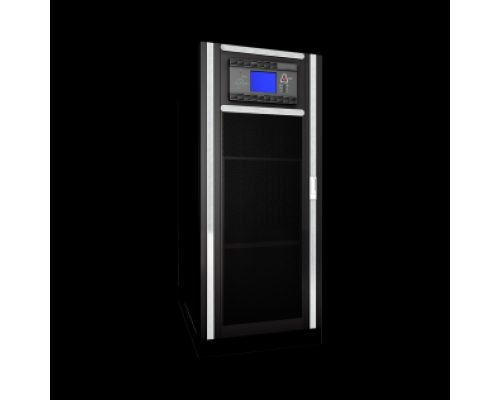

ИБП модульный CYBER ELECTRO PATRIOT ПАТРИОТ-120Ш (арт. PATRIOT-120SH) — трёхфазный источник бесперебойного питания с двойным преобразованием энергии, полной мощностью 120 кВА и активной мощностью 108 кВт. Модульная архитектура позволяет наращивать мощность и резервировать компоненты «на горячую». Предназначен для защиты критичного оборудования: серверных, ЦОДов, промышленных систем, медицинских комплексов. Выходное напряжение 220 В, входные и выходные разъёмы — клеммы. Устанавливается в стойку, напольное исполнение.
Высокая мощность и модульная архитектура
PATRIOT-120SH построен по схеме двойного преобразования (online), что обеспечивает идеальную синусоиду и полную защиту от всех помех в сети. Модульная конструкция позволяет заменять силовые модули без отключения нагрузки.
120 кВА / 108 кВт — надёжное питание для масштабных задач
- Полная мощность 120 кВА — покрывает пиковые нагрузки и пусковые токи.
- Активная мощность 108 кВт — высокий коэффициент мощности 0.9 для эффективного использования.
- Трёхфазный вход/выход 3/3 — стабильная работа в промышленных и офисных сетях 380/220 В.
Модульная платформа для гибкого масштабирования
В базовую раму устанавливаются силовые модули одинаковой мощности. При выходе из строя одного модуля остальные продолжают питать нагрузку. Горячая замена без переключения на байпас.
Клеммные разъёмы для надёжного подключения
Входные и выходные клеммы рассчитаны на большие сечения кабеля — подходят для силовых сетей до 200 А. Обеспечивают низкое переходное сопротивление и простоту монтажа.
Управление и мониторинг ИБП
Интеллектуальная система управления позволяет контролировать параметры работы, настраивать режимы и получать оповещения.
Панель управления и дисплей
- ЖК-дисплей с отображением напряжения, тока, частоты, нагрузки, состояния батарей.
- Светодиодная индикация режимов: норма, байпас, батарея, авария.
- Кнопки навигации по меню и настройка параметров без дополнительного ПО.
Коммуникационные интерфейсы
- RS-232 / USB — локальное подключение к ПК.
- SNMP-слот — для установки карты сетевого мониторинга.
- Сухие контакты (опционально) — интеграция с внешними системами.
Режимы энергосбережения
- Eco-режим — повышение КПД до 98% при стабильной сети.
- Режим преобразователя частоты — стабилизация 50/60 Гц.
Дополнительные возможности и защита
Электронный байпас
Автоматический или ручной байпас для обслуживания ИБП без отключения нагрузки. Время переключения — 0 мс.
Гальваническая развязка и фильтрация
Входной и выходной фильтры подавляют импульсные помехи, а трансформаторная развязка исключает синфазные помехи.
Управление батареями
Интеллектуальное зарядное устройство с температурной компенсацией продлевает срок службы аккумуляторов. Возможность подключения внешних батарейных кабинетов.
Совместимое оборудование и аксессуары
Для полноценной работы PATRIOT-120SH рекомендуется использовать сертифицированные батареи и опции.
| Тип оборудования | Рекомендуемые модели / характеристики | Примечание |
|---|---|---|
| Внешний батарейный кабинет | Cyber Electro BC-120 (до 120 элементов), BC-240 (до 240 элементов) | Для увеличения времени автономии |
| Аккумуляторные батареи | Свинцово-кислотные VRLA 12В, 7-200 Ач (в зависимости от кабинета) | Герметичные, необслуживаемые |
| SNMP-карта | Cyber Electro SNMP-01, SNMP-02 | Удалённый мониторинг через сеть |
| Датчик температуры батарей | Cyber Electro TS-01 | Компенсация напряжения заряда |
| Кабель для параллельной работы | Cyber Electro PLink-120 | Для параллельного соединения до 4 ИБП |
Аналоги CYBER ELECTRO PATRIOT ПАТРИОТ-120Ш (PATRIOT-120SH)
Если модель недоступна или требуется сравнение, рассмотрите альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cyber Electro | PATRIOT-100SH (100 кВА / 90 кВт) | Аналогичная архитектура, меньшая мощность. Ниже цена. |
| Cyber Electro | PATRIOT-160SH (160 кВА / 144 кВт) | Более высокая мощность, увеличенный вес. Те же модули. |
| APC/Schneider | Symmetra PX 120 кВт (SY120K160H-PHC) | 120 кВт, двойное преобразование, модульный, 3-фазный. Выше стоимость. |
| Eaton | 9PX 120 кВт (9PX120RT) | 120 кВт, online, модульная платформа. Энергоэффективность 96%. |
| Emerson/Vertiv | Liebert EXL S1 120 кВт (EXL120) | Трёхфазный, двойное преобразование, модульный. Компактные размеры. |
| Delta | Ultron DPS 120 кВт (DPS-120KVA) | 120 кВА, модульная конструкция, КПД до 95%. Хорошее соотношение цена/качество. |
Рекомендация: При выборе аналога обращайте внимание на модульность, мощность, поддержку параллельной работы и наличие сервисного центра в вашем регионе.
Кому подойдёт PATRIOT-120SH
Рекомендуется, если вам нужно:
- Защитить оборудование мощностью до 108 кВт (серверные, ЦОД, производство).
- Обеспечить горячее резервирование модулей и минимальное время простоя.
- Масштабировать мощность в будущем без замены корпуса.
- Стабильное трёхфазное питание 380/220 В с идеальной синусоидой.
- Автономная работа до нескольких часов с внешними батареями.
Вероятно, не подойдёт, если:
- Требуется мощность менее 20 кВА — есть более бюджетные моноблочные ИБП.
- Необходима встроенная литиевая батарея (модель поддерживает только внешние).
- Ищете однофазное решение (220 В на входе) — это трёхфазная модель 3/3.
- Бюджет ограничен — модульные системы дороже моноблочных аналогов.
- Помещение не позволяет установить напольный шкаф высотой 2 метра.
Конструкция и условия эксплуатации
Напольный корпус, 600x900x2000 мм
Стальной корпус с передней дверцей и защитой IP20. Вес 187 кг (без батарей). Установка производится на ровный пол, доступен спереди и сверху для кабелей.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +40°C (рекомендуется +20..+25°C для батарей).
- Хранение: от -20°C до +60°C.
- Влажность: 20–90% (без конденсата).
Система вентиляции с регулируемыми вентиляторами. Принудительное охлаждение обеспечивает стабильную работу при полной нагрузке.
Технические характеристики
| Модель | PATRIOT-120SH (ПАТРИОТ-120Ш) |
| Артикул | PATRIOT-120SH |
| Производитель | CYBER ELECTRO |
| Тип ИБП | двойное преобразование (online) |
| Архитектура | модульный |
| Форм-фактор | напольный |
| Количество фаз на входе/выходе | 3/3 |
| Номинальное входное напряжение | 220 В (3 фазы) |
| Номинальное выходное напряжение | 220 В (3 фазы) |
| Выходная мощность (полная) | 120000 ВА (120 кВА) |
| Выходная мощность (активная) | 108000 Вт (108 кВт) |
| Тип входного разъёма | клеммы |
| Типы выходов | клеммы |
| Масса | 187 кг |
| Ширина | 600 мм |
| Глубина | 900 мм |
| Высота | 2000 мм |
| Электронный байпас | есть (автоматический/ручной) |
| Горячая замена модулей | есть |
| Параллельная работа | до 4 ИБП (опционально) |
| Коммуникационные порты | RS-232, USB, слот для SNMP |
| Дисплей | ЖК, светодиодная индикация |
| Рабочая температура | от 0°C до +40°C |
| Относительная влажность | 20–90% без конденсата |
| Класс защиты корпуса | IP20 |
| Стандарты | IEC 62040-1, IEC 62040-2, ГОСТ Р 53325 |
Часто задаваемые вопросы
Для каких объектов подходит PATRIOT-120SH?
Для крупных серверных, центров обработки данных, промышленного оборудования, больниц, банков. Мощность 120 кВА позволяет запитывать стойки с высокой плотностью.
Сколько модулей входит в комплект?
Базовая рама рассчитана на установку силовых модулей. Количество и мощность модулей заказываются отдельно. Типовое исполнение — 3-4 модуля по 30-40 кВА.
Можно ли подключать нагрузку 220 В между фазой и нулём?
Да, выходные клеммы позволяют подключать как однофазные потребители 220 В, так и трёхфазные 380 В. Нагрузка распределяется по фазам.
Какое время автономной работы?
Зависит от ёмкости внешних батарей. В стандартной комплектации батарей нет. С внешним кабинетом на 120 элементов можно получить от 15 до 60 минут при полной нагрузке.
Поддерживает ли ИБП параллельную работу?
Да, возможность параллельного соединения до 4 ИБП. Для этого требуется опциональный кабель синхронизации PLink-120 и настройка через меню.
Какой вес и габариты?
Вес 187 кг, размеры 600x900x2000 мм. Для транспортировки и установки требуется минимум 2 человека и тележка. Установка производится в помещении с ровным полом.
Можно ли использовать ИБП для двигателей и компрессоров?
Да, двойное преобразование выдерживает пусковые токи. Однако для моторной нагрузки с высокими пусковыми токами рекомендуется запас по мощности не менее 30%.
Как осуществляется замена модуля?
Модули извлекаются спереди без отключения нагрузки. Опорные ручки выдвигаются, модуль отключается, на его место устанавливается новый. Электроника автоматически перераспределяет нагрузку.
Какие входные клеммы?
Клеммные колодки рассчитаны на медный многожильный кабель сечением до 120 мм². Маркировка L1, L2, L3, N, PE. Рекомендуется использовать наконечники.
Гарантия и сервисное обслуживание
Гарантия на ИБП — 24 месяца с даты продажи. На силовые модули — 36 месяцев. Сервисные центры CYBER ELECTRO есть в большинстве регионов РФ.
