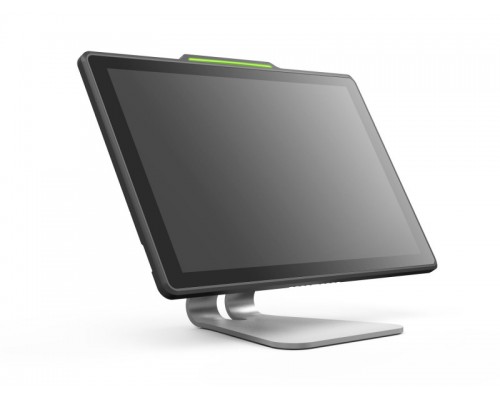

Панельный компьютер Qbic TD-1060 Slim (арт. TD-1060 Slim, код 126561) — промышленный тонкий клиент с 10-дюймовым сенсорным экраном, предназначенный для систем автоматизации, управления производством, контроля доступа и киосков самообслуживания. Встроенный процессор Intel Celeron N3350, 4 ГБ ОЗУ, 64 ГБ eMMC, пассивное охлаждение и защита лицевой панели IP65. Компактный безвентиляторный корпус (толщина всего 28 мм) позволяет встраивать компьютер в монтажные панели и шкафы. Модель оснащена двумя Gigabit Ethernet портами, COM-портами (RS-232/485), USB 3.0 и аудиовыходом, что обеспечивает интеграцию с любым промышленным оборудованием.
Высокая производительность и надёжность
Панельный компьютер построен на базе энергоэффективного процессора Intel Celeron N3350 (2 ядра, 1.1 ГГц, до 2.4 ГГц) с пассивным охлаждением. Объём оперативной памяти 4 ГБ LPDDR4, накопитель — 64 ГБ eMMC. Система безвентиляторная, работает бесшумно, не требует обслуживания и выдерживает вибрации.

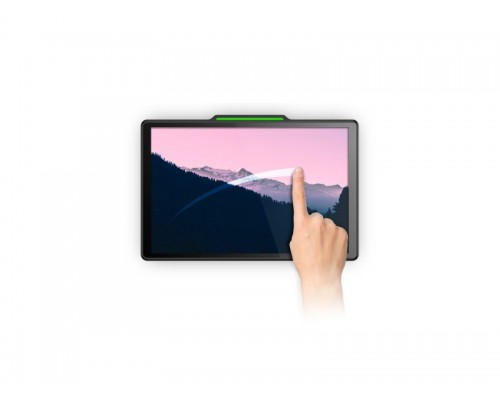

10-дюймовый сенсорный экран
- Разрешение 1024×600 (WSVGA) — чёткая картинка для отображения графиков, интерфейсов SCADA и видеопотоков.
- Ёмкостный сенсор (P-CAP) с поддержкой мультитач (до 5 касаний) — работает в перчатках и при попадании влаги.
- Яркость 400 кд/м² — читаемость при ярком освещении благодаря технологии LED подсветки.
Компактный и прочный корпус

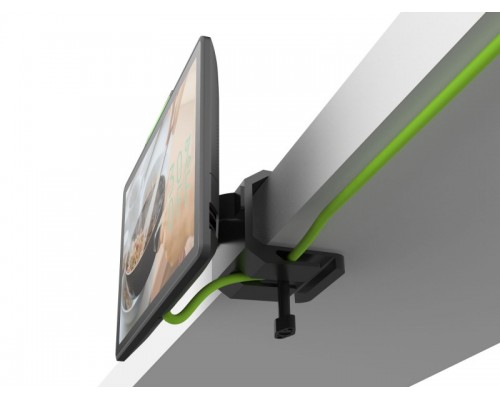

Толщина устройства всего 28 мм, алюминиевая передняя панель, защита IP65 со стороны экрана. Монтаж в вырез панели (VESA 75) или на стену. Диапазон рабочих температур от 0°C до +50°C.
Интерфейсы и интеграция
Устройство предоставляет все необходимые порты для подключения периферии и интеграции в промышленные сети.
Проводные интерфейсы
- 2 порта Gigabit Ethernet (RJ-45) — для подключения к локальной сети и управления технологическими процессами.
- 2 порта COM (RS-232/422/485) — для подключения контроллеров, считывателей, весов.
- 2 порта USB 3.0 и 1 порт USB 2.0 — для клавиатуры, мыши, флеш-накопителей.
- Аудиовыход 3.5 мм — для звуковой сигнализации.
Беспроводная связь (опционально)
Через слот Mini-PCIe можно установить модуль Wi-Fi 802.11ac + Bluetooth 4.2 (антенна в комплект не входит).
Области применения
Панельный компьютер Qbic TD-1060 Slim оптимизирован для работы в качестве тонкого клиента в средах Windows 10/11 IoT Enterprise, Linux (Ubuntu, Debian). Основные сценарии:
- Автоматизация производства (HMI, SCADA).
- Управление доступом и системы безопасности.
- Интерактивные киоски и терминалы самообслуживания.
- Медицинское оборудование и лабораторные стенды.
- Транспорт и логистика (монтаж в стойку или на стену).
Совместимое оборудование и аксессуары
Для полноценной работы Qbic TD-1060 Slim рекомендуется использовать следующие компоненты.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Блок питания | БП 12VDC 3A (входит в комплект), возможно питание по PoE (опциональный сплиттер) | Разъём 2.1 мм, центр «+» |
| Крепления VESA 75 | VESA-совместимые кронштейны, поворотные руки | Для монтажа на стену или стойку |
| USB-клавиатура и мышь | Любые стандартные USB HID | Для настройки и работы без сенсора |
| Wi-Fi модуль (опция) | Intel 3165/7265, Realtek RTL8821CE с коннектором U.FL | Устанавливается в Mini-PCIe слот |
| Кабель COM (нуль-модем) | DB9 F/F crossover для RS-232 | Для подключения к ПЛК |
Аналоги Qbic TD-1060 Slim
Если модель недоступна или требуется сравнение, рассмотрите альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Advantech | PPC-3100S-10A | 10.1" сенсор, Intel Atom, пассивное охлаждение, IP65, аналогичный набор портов, дороже. |
| Beckhoff | CP6202-0001-0000 | 10.1" мультитач, Intel Celeron, защита IP65, но только 1x COM, более высокая цена. |
| IEI Technology | POC-10PWL-ATOM | 10.1" сенсор, Intel Atom E3845, 2x COM, 2x LAN, бюджетный аналог. |
| Maple Systems | HM1048P | 10.1" HMI на базе ARM Cortex A8, PoE, но ограниченная ОС (Windows не поддерживается). |
Рекомендация: Если вам необходима полноценная Windows-среда с возможностью запуска тяжелых SCADA-приложений, Qbic TD-1060 Slim — оптимальное решение по соотношению цена/функции. Для простых HMI-задач на Linux можно рассмотреть Maple Systems.
Кому подойдёт Qbic TD-1060 Slim
Рекомендуется, если вам нужно:
- Встраиваемый тонкий клиент для промышленной автоматизации.
- Компактный безвентиляторный компьютер с защитой IP65.
- Готовое решение HMI для станков, конвейеров, терминалов.
- Поддержка Windows/Linux, наличие COM-портов для ПЛК.
- Экономия места и бесшумная работа 24/7.
Вероятно, не подойдёт, если:
- Требуется большой диагональ (15–21 дюйм) — смотрите модели Qbic TD-1500/1700.
- Нужна высокая производительность (Intel Core i5/i7) — выберите Qbic TD-1060 Pro.
- Необходимы 10/100 Мбит порты — здесь только Gigabit Ethernet.
- Устройство будет работать на улице при морозе ниже 0°C — нужен подогрев экрана (опционально).
Конструкция и условия эксплуатации
Металлический корпус, тонкий дизайн

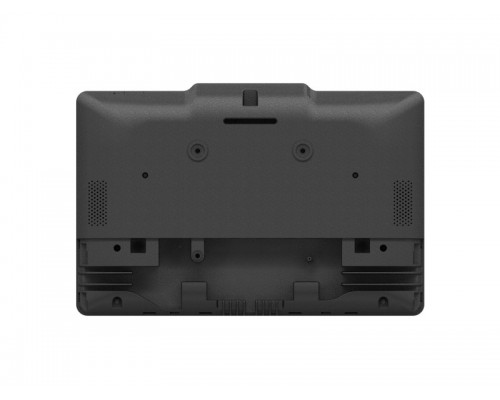

Размеры 268×178×28 мм, вес 1,2 кг. Передняя панель — алюминий, задняя — сталь. Крепление VESA 75 или монтаж в вырез панели. Безвентиляторная система охлаждения.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +50°C
- Хранение: от -20°C до +60°C
- Влажность: 10–90% (без конденсата) при работе, до 95% при хранении
Устройство предназначено для установки внутри производственных помещений, офисов, серверных. Для работы при низких температурах требуется дополнительный подогрев.
Технические характеристики
| Производитель | Qbic |
| Модель | TD-1060 Slim |
| Артикул | TD-1060 Slim |
| Код товара | 126561 |
| Цена дилер | По запросу |
| Тип устройства | Панельный компьютер (тонкий клиент) |
| Диагональ экрана | 10.1" (10.0" видимая область) |
| Разрешение экрана | 1024×600 (WSVGA) |
| Тип сенсора | Ёмкостный P-CAP, мультитач (до 5 касаний) |
| Яркость | 400 кд/м² |
| Процессор | Intel Celeron N3350 (2 ядра, 1.1–2.4 ГГц) |
| Оперативная память | 4 ГБ LPDDR4 |
| Накопитель | 64 ГБ eMMC |
| Слот расширения | 1× Mini-PCIe (для Wi-Fi/Bluetooth) |
| Порты Ethernet | 2× Gigabit Ethernet (RJ-45) |
| COM-порты | 2× RS-232/422/485 (DB9) |
| USB | 2× USB 3.0, 1× USB 2.0 |
| Аудио | 1× 3.5 мм (Line-out) |
| Поддержка ОС | Windows 10 IoT Enterprise, 11 IoT Enterprise, Linux (Ubuntu, Debian) |
| Защита лицевой панели | IP65 (пылевлагозащита) |
| Охлаждение | Пассивное (без вентилятора) |
| Питание | 12VDC 3A (адаптер в комплекте) |
| Монтаж | VESA 75, врезка в панель |
| Размеры (Ш×В×Г) | 268×178×28 мм |
| Вес нетто | 1.2 кг |
| Рабочая температура | 0°C … +50°C |
| Температура хранения | -20°C … +60°C |
| Влажность (работа) | 10–90% (без конденсата) |
Часто задаваемые вопросы
Какие операционные системы поддерживает Qbic TD-1060 Slim?
Устройство полностью совместимо с Windows 10/11 IoT Enterprise, а также с дистрибутивами Linux (Ubuntu 20.04+, Debian 11, Fedora). Драйверы для сенсора и портов предустановлены или доступны на сайте производителя.
Можно ли установить Windows 10 Pro вместо IoT?
Формально да, но производитель рекомендует использовать IoT версию для повышения стабильности и долгосрочной поддержки. Windows 10/11 Pro работает корректно, но может потребовать ручной настройки драйверов.
Как подключить Wi-Fi, если в устройстве нет встроенного модуля?
Установите в слот Mini-PCIe модуль Wi-Fi/Bluetooth (например, Intel 3165 или Realtek RTL8821CE) и подключите внешнюю антенну (U.FL). Антенна приобретается отдельно.
В чём разница между TD-1060 Slim и TD-1060 Pro?
Slim-версия имеет пассивное охлаждение, более тонкий корпус (28 мм) и энергоэффективный процессор N3350. Pro-версия использует Intel Core i3/i5 с активным охлаждением, больше портов и выше производительность.
Поддерживает ли устройство питание по PoE (Power over Ethernet)?
Нет, в стандартной комплектации питание только от 12VDC. При необходимости можно использовать внешний PoE-сплиттер (24/48V -> 12V) с разъёмом 2.1 мм.
Какой тип сенсора и как он работает в перчатках?
Установлен ёмкостный сенсор P-CAP. Он поддерживает касания в медицинских или тонких технических перчатках. Для толстых зимних перчаток рекомендуется активировать режим повышенной чувствительности (настройка в BIOS).
Могу ли я использовать клавиатуру и мышь через USB?
Да, на корпусе есть 2 порта USB 3.0 и 1 порт USB 2.0. Подключайте любые стандартные USB HID-устройства. Также поддерживается Bluetooth-клавиатура (при установке модуля Wi-Fi+BT).
Каков максимальный угол обзора экрана?
IPS-матрица обеспечивает угол обзора до 170° по горизонтали и вертикали без значительного искажения цветов. Устройство может использоваться для коллективного просмотра.
Как выполняется монтаж в панель?
С помощью монтажных скоб в комплекте: вырезается отверстие размером 258×168 мм, устройство вставляется спереди и фиксируется винтами с тыльной стороны. Детальная инструкция приведена в руководстве.
Где скачать драйверы и документацию?
Все материалы доступны на официальном сайте Qbic в разделе «Поддержка» по артикулу TD-1060 Slim (код 126561). В комплекте также идёт DVD с драйверами для Windows и краткое руководство по установке.
