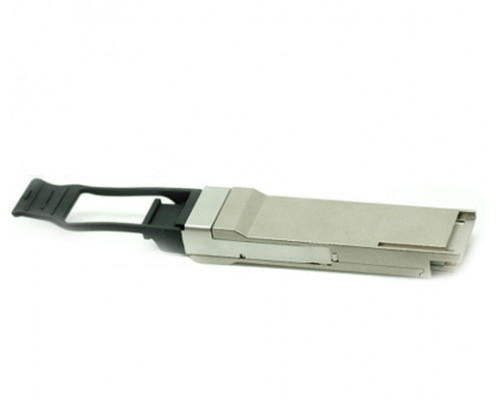

Juniper JNP-40G-LX4-4PACK — комплект из четырёх оригинальных одномодовых оптических трансиверов QSFP+ 40GBASE-LX4. Каждый модуль обеспечивает передачу данных на скорости 40 Гбит/с на расстояние до 2 км по одномодовому оптоволокну (G.652) с использованием четырёх длин волн (WDM) и одного LC-коннектора. Надёжное решение для магистральных соединений, межкоммутаторных каналов и подключения высокопроизводительных серверов. Полностью совместимы с оборудованием Juniper (QFX, EX, MX, PTX) и поддерживаются большинством сторонних платформ.
Высокая производительность и надёжность
Трансиверы 40GBASE-LX4 используют технологию параллельной передачи по 4 длинам волн в диапазоне 1260–1620 нм, что позволяет достичь пропускной способности 40 Гбит/с по одному LC-дуплексному разъёму. Комплект JNP-40G-LX4-4PACK включает четыре модуля — идеально для построения четырёх независимых каналов или резервирования.
Основные технические особенности
- Форм-фактор: QSFP+ (Enhanced Quad Small Form-Factor Pluggable, горячая замена).
- Скорость передачи: 40 Гбит/с на каждый трансивер (суммарно до 160 Гбит/с на комплект).
- Тип волокна: одномодовое (OS1/OS2) с разъёмом LC duplex.
- Максимальная дальность: до 2 км (стандарт 40GBASE-LX4).
- Поддерживаемые стандарты: IEEE 802.3ba, SFF-8436, SFF-8635.
Совместимость и сертификация
Трансиверы Juniper JNP-40G-LX4 полностью протестированы для работы с оборудованием Juniper Networks. Однако благодаря универсальному стандарту QSFP+ они также корректно функционируют в устройствах сторонних производителей (при условии поддержки 40GBASE-LX4).
Рекомендуемое оборудование Juniper
- Коммутаторы: QFX5110, QFX5200, QFX10002, EX9200, EX4600.
- Маршрутизаторы: MX204, MX240, MX480, MX960, PTX1000.
- Шасси: любые слоты QSFP+ (40G) с поддержкой 40GBASE-LX4.
Дополнительные возможности и протоколы
Технология 40GBASE-LX4
Использует 4 длины волны на одном волокне (LWDM), что снижает количество волокон и упрощает кабельную инфраструктуру. Каждый трансивер потребляет не более 4 Вт, имеет встроенную цифровую диагностику (DDM/DOM) для мониторинга температуры, напряжения, тока лазера и мощности приёма.
Горячая замена и низкое энергопотребление
QSFP+ поддерживает plug-and-play без выключения устройства. Энергопотребление менее 4 Вт на модуль снижает тепловыделение в плотных монтажах.
Полная совместимость с 40G QSFP+ MSA
Соответствие Multi-Source Agreement гарантирует совместимость с оборудованием Cisco, Arista, Huawei, Dell и др. (при условии, что порт настроен на 40G-LX4).
Совместимое оборудование и аксессуары
Для подключения трансиверов необходимы одномодовые патч-корды с разъёмами LC/LC (дуплекс). Рекомендуем использовать качественные оптические шнуры OS2 с низким затуханием.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Оптические патч-корды LC-LC | Одномодовые OS2, 9/125 мкм, длина 1–50 м (например, FS.com или Corning) | Для соединения трансиверов с портами |
| Коммутаторы/маршрутизаторы с 40G портами | Juniper QFX, EX, MX; Cisco Nexus; Arista 7050X; Huawei CE6800 | Требуется поддержка 40GBASE-LX4 |
| Тестеры оптической сети | EXFO FTB-1, VeEX MTT | Для проверки мощности и длины волны |
Аналоги Juniper JNP-40G-LX4-4PACK
Если комплект недоступен или требуется сравнение, рассмотрите следующие альтернативы.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Juniper | JNP-40G-LX4 (одиночный модуль) | Один модуль вместо набора из 4 шт, та же спецификация |
| Cisco | QSFP-40G-LX4-S | Аналог 40GBASE-LX4, полная совместимость с оборудованием Cisco |
| Huawei | QSFP-40G-LX4 | Совместим по стандарту, часто дешевле, но может требовать код от поставщика |
| Finisar / FS.com | FTLF4C4QLx / SFP-40G-LX4-FS | Универсальные совместимые трансиверы, бюджетная цена |
| Extreme Networks | 40G-LX4-QSFP | Для систем Extreme, технически аналогичен |
Рекомендация: Для гарантированной совместимости и поддержки Juniper лучше использовать оригинальные модули. При выборе сторонних обращайте внимание на соответствие спецификации 40GBASE-LX4 и температуре эксплуатации.
Кому подойдёт Juniper JNP-40G-LX4-4PACK
Рекомендуется, если вам нужно:
- Организовать 4 независимых 40-гигабитных канала на расстояние до 2 км.
- Использовать одно LC-волокно для каждого канала (экономия кабеля).
- Построить магистраль между ЦОД, коммутаторами или серверами.
- Получить полную совместимость с оборудованием Juniper без дополнительных настроек.
- Мониторить параметры оптики (DDM/DOM) в режиме реального времени.
Вероятно, не подойдёт, если:
- Требуется многомодовое волокно (MM) — выберите 40GBASE-SR4.
- Нужна дальность более 2 км — рассмотрите 40GBASE-LR4 (до 10 км).
- Достаточно одного модуля — можно заказать одиночный JNP-40G-LX4.
- Планируется использовать только один порт — комплект избыточен.
Конструкция и условия эксплуатации
Металлический корпус QSFP+
Размеры каждого модуля: 18,35 × 72,4 × 8,5 мм, вес около 30 г. Компактный форм-фактор позволяет устанавливать до 32 модулей в один слот в зависимости от платформы.
Диапазон рабочих температур
- Эксплуатация: от 0°C до +70°C (промышленные трансиверы — до +85°C).
- Хранение: от -40°C до +85°C.
- Относительная влажность: 5–95% (без конденсата) при работе и хранении.
Трансиверы устойчивы к вибрации, электромагнитным помехам и подходят для серверных и ЦОД.
Технические характеристики
| Модель | Juniper JNP-40G-LX4-4PACK (комплект 4 шт) |
| Артикул | JNP-40G-LX4-4PACK |
| Тип устройства | Оптический трансивер |
| Форм-фактор | QSFP+ (40G) |
| Скорость передачи | 40 Гбит/с (на модуль) |
| Стандарт | 40GBASE-LX4 (IEEE 802.3ba) |
| Тип волокна | Одномодовое OS1/OS2 (9/125 мкм) |
| Разъём | LC duplex |
| Длина волны | 4 длины: 1271, 1291, 1311, 1331 нм |
| Максимальная дальность | 2 км (для одномодового волокна) |
| Средняя мощность (TX) | от -2 до +4 dBm |
| Чувствительность приёмника (RX) | до -14 dBm |
| Энергопотребление | ≤ 4 Вт на модуль (типичное 3,5 Вт) |
| Управление | DDM/DOM (цифровая диагностика) |
| Горячая замена | Да |
| Рабочая температура | 0°C … +70°C |
| Температура хранения | -40°C … +85°C |
| Производитель | Juniper Networks |
| Гарантия | Ограниченная пожизненная (Juniper Limited Lifetime Warranty) |
| Комплект поставки | 4 модуля JNP-40G-LX4, коробка (упаковка) |
Часто задаваемые вопросы
Что входит в комплект JNP-40G-LX4-4PACK?
Комплект содержит четыре отдельных трансивера Juniper JNP-40G-LX4 (QSFP+ 40GBASE-LX4) в одной упаковке. Каждый модуль полностью готов к установке.
На какое расстояние рассчитаны эти трансиверы?
Максимальная длина линии – 2 км по одномодовому волокну (G.652) с использованием 4 длин волн. Для больших расстояний используйте LR4 (10 км).
Совместимы ли с оборудованием других вендоров?
Да, при условии поддержки портом стандарта 40GBASE-LX4. Однако для гарантированной работы рекомендуется использовать в Juniper или проверять совместимость.
Как проверить работоспособность трансивера?
После установки модуль автоматически определяется. В CLI устройства Juniper можно запросить show interfaces diagnostics optics для просмотра параметров DDM.
Можно ли использовать многомодовое волокно с 40GBASE-LX4?
Технически возможно на коротких дистанциях (до 100 м), но не гарантируется стандартом. Оптимально – одномодовое волокно.
Какое энергопотребление комплекта из 4 модулей?
Суммарно не превышает 16 Вт (4 Вт × 4). Это позволяет плотно монтировать трансиверы без риска перегрева.
Поддерживает ли Juniper DDM (цифровая диагностика)?
Да, все модули JNP-40G-LX4 имеют встроенный блок DDM/DOM, предоставляющий данные о мощности TX/RX, токе, напряжении и температуре.
Требуется ли специальное охлаждение для трансиверов?
Нет, пассивное охлаждение корпуса QSFP+ достаточно в большинстве коммутаторов и маршрутизаторов с нормальной вентиляцией.
Можно ли заказать только один модуль вместо 4?
Да, для этого используйте артикул JNP-40G-LX4 (одиночная упаковка).
Какой тип разъёма используется?
LC duplex – стандартный для оптики 40G. Для подключения нужны патч-корды LC-LC (одномодовые).
