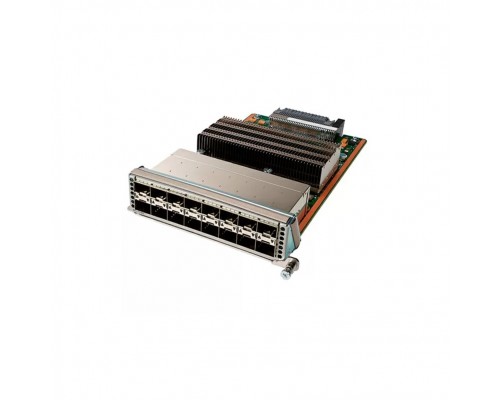

Cisco M9XT-FC1632 — высокопроизводительный модуль расширения для шасси коммутаторов Cisco MDS 9700 серии. Оснащён 16 портами Fibre Channel со скоростью до 32 Гбит/с каждый, что обеспечивает агрегированную пропускную способность до 512 Гбит/с. Модуль предназначен для построения масштабируемых сетей хранения данных (SAN), обеспечивая низкие задержки, высокую доступность и расширенные возможности виртуализации каналов. Идеальное решение для центров обработки данных, требующих надёжного подключения серверов и систем хранения к Fibre Channel-коммутатору.
Высокая производительность и пропускная способность
Модуль M9XT-FC1632 построен на базе проверенной архитектуры Cisco MDS 9700, обеспечивающей неблокирующую коммутацию на всех портах. Каждый порт поддерживает полнодуплексную скорость 32 Гбит/с, что соответствует стандарту FC-PI-6 (Gen 6 Fibre Channel). Коммутационная матрица шасси позволяет модулю работать с максимальной эффективностью без перегрузок.
16 портов Fibre Channel 32 Гбит/с
- Скорость порта: до 32 Гбит/с в полном дуплексе, автосогласование 8/16/32 Гбит/с.
- Типы трансиверов: совместимость с SFP+ (32G FC SFP) и SFP28.
- Поддержка BB_credits: до 2048 буферных кредитов на порт для подключения на большие расстояния.
- Агрегированная пропускная способность: до 512 Гбит/с (16 портов × 32 Гбит/с).
Низкая задержка и надёжность
Линейная карта обеспечивает задержку на уровне < 1 мкс (при стандартных нагрузках), что критично для высокопроизводительных СХД и баз данных. Встроенные механизмы E_Port и F_Port гарантируют стабильное соединение в сети SAN.
Управление и безопасность SAN
Модуль интегрируется в единую систему управления Cisco MDS и поддерживает полный набор функций виртуализации и безопасности Fibre Channel.
Инструменты управления
- Cisco MDS NX-OS — единая операционная система для всей платформы.
- CLI и Web-интерфейс (DCNM / DSAP) — централизованное управление, мониторинг и конфигурация.
- API RESTful и Ansible — автоматизация и программное управление.
- Поддержка Cisco Smart Licensing — гибкая модель лицензирования.
Безопасность и виртуализация
- VSAN (Virtual SAN): изоляция трафика до 256 виртуальных SAN.
- Port Security / Fabric Binding: контроль доступа по WWN.
- IVR (Inter-VSAN Routing): маршрутизация между VSAN.
- FC-SP и DH-CHAP: шифрование и аутентификация в канале.
Зеркалирование и оптимизация потоков
Поддержка FCIP и FICON для резервирования и работы с мейнфреймами, а также Smart Zoning для упрощения конфигурации зон.
Дополнительные возможности и протоколы
Буферные кредиты (BB_credits)
До 2048 кредитов на порт позволяют подключать удалённые хранилища на расстоянии до нескольких десятков километров без потери производительности.
Поддержка TE / VE_Ports
Транковые порты для объединения коммутаторов в единую фабрику (Fabric) с балансировкой нагрузки.
Совместимость с Gen 5 и Gen 6
Автосогласование скорости 8/16/32 Гбит/с обеспечивает обратную совместимость с существующей инфраструктурой.
Диагностика и мониторинг
Порт-мониторинг, статистика ошибок, поддержка RMON и Syslog.
Совместимое оборудование и аксессуары
Для корректной работы модуля M9XT-FC1632 используйте сертифицированные компоненты Cisco и совместимые трансиверы.
| Тип оборудования | Рекомендуемые модели / спецификации | Примечание |
|---|---|---|
| Шасси коммутатора MDS | Cisco MDS 9710, MDS 9706, MDS 9132T (с ограничениями) | Проверьте совместимость по документации |
| Оптические SFP+ 32G FC | Cisco SFP-32G-SW (многомод), SFP-32G-LW (одномод), совместимые (Finisar, Broadcom) | Для портов до 100 м (SW) / до 10 км (LW) |
| Кабели Fibre Channel | OM3/OM4 (многомод) для SW, OS2 (одномод) для LW | Разъёмы LC duplex |
| Патч-корды и адаптеры | LC-LC UPC, качественные производители (Amphenol, CommScope) | Затухание не более 0,5 дБ |
| Управляющее ПО | Cisco DCNM 11.x, Cisco MDS NX-OS 8.4+ | Необходимо для полной функциональности |
Аналоги Cisco M9XT-FC1632
Если модель недоступна или требуется сравнение, рассмотрите следующие альтернативы с близкими характеристиками.
| Производитель | Модель | Ключевые отличия / сходство |
|---|---|---|
| Cisco | MDS 9700 DS-X97-16G8P (16 портов 32G FC) | Более старая линейная карта, 8 портов активных, требует лицензирования. |
| Cisco | MDS 9396T (48 портов 32G FC) | Фиксированный коммутатор, не модульный, но для небольших SAN. |
| Brocade (Broadcom) | G620 (24 порта 32G FC) | Модульное шасси, аналогичная скорость, управление через CLI/Web. |
| Brocade | G630 (48 портов 64G FC) | Более высокая скорость и плотность портов, другой форм-фактор. |
| Dell EMC | PowerSwitch S4148F (10/25/100GbE, FC через адаптеры) | Не нативный FC, требуются конвертеры, для конвергентных сетей. |
Рекомендация: Для чистых SAN на базе Fibre Channel оптимальный выбор — оригинальный Cisco M9XT-FC1632 или Brocade G620. Если нужна интеграция Ethernet и FC — рассмотрите конвергентные решения MDS 9700 с модулями FC/Ethernet.
Кому подойдёт Cisco M9XT-FC1632
Рекомендуется, если:
- Вы строите SAN на коммутаторах Cisco MDS 9700.
- Требуется 16 портов 32G FC для подключения серверов и СХД.
- Необходима поддержка VSAN, IVR, Smart Zoning.
- Важна низкая задержка и высокая пропускная способность.
- Планируется централизованное управление через DCNM.
Вероятно, не подойдёт, если:
- У вас нет шасси MDS 9700 — модуль не работает отдельно.
- Достаточно 8 портов — есть более дешёвые линейные карты.
- Не требуется скорость 32 Гбит/с — можно использовать 16G модули.
- Нужны Ethernet-порты — смотрите мультипротокольные модули.
Конструкция и условия эксплуатации
Металлический корпус, высота 1U
Размеры 466 × 369 × 44 мм, вес 3,2 кг. Устанавливается в слоты шасси MDS 9700. Вентиляторное охлаждение (поддерживается штатной системой шасси).
Диапазон рабочих температур
- Эксплуатация: от -5°C до +45°C
- Хранение: от -20°C до +70°C
- Влажность: 10–90% (без конденсата) при работе, до 95% при хранении
Устойчив к перепадам температур, может устанавливаться в серверных и ЦОД.
Технические характеристики
| Модель | Cisco M9XT-FC1632 |
| Артикул | M9XT-FC1632 |
| Тип устройства | Модуль расширения (линейная карта) |
| Базовая единица | шт |
| Производитель | Cisco |
| Ширина | 466 мм |
| Глубина | 369 мм |
| Высота | 44 мм |
| Скорость передачи данных (макс) | 32 Гбит/с (на порт) |
| Количество портов | 16 |
| Краткое описание | Модуль расширения Cisco M9XT-FC1632 |
| Стандарт Fibre Channel | FC-PI-6 (Gen 6), обратная совместимость 8/16 Гбит/с |
| Тип портов | E_Port, F_Port, TE_Port, VE_Port |
| Поддержка VSAN | до 256 |
| BB_credits на порт | до 2048 |
| Управление | CLI (NX-OS), DCNM, REST API, Ansible |
| Совместимые шасси | Cisco MDS 9700 (9710, 9706) |
| Поддержка IVR | Да |
| FICON | Поддерживается (для мейнфреймов) |
| Мощность (типовая) | 120 Вт |
| Охлаждение | Через шасси, front-to-back |
| Гарантия | 1 год (расширяется Cisco Smart Net Total Care) |
| Вес нетто | 3200 г |
| Размеры упаковки (Ш×Г×В) | 600×500×150 мм |
| Диапазон температур при эксплуатации | от -5°C до +45°C |
| Диапазон температур при хранении | от -20°C до +70°C |
| Относительная влажность при эксплуатации | 10–90% |
| Относительная влажность при хранении | 5–95% |
Часто задаваемые вопросы
В какие шасси устанавливается модуль M9XT-FC1632?
Модуль предназначен для шасси Cisco MDS 9700 серии: MDS 9710, MDS 9706. Также может работать в MDS 9132T при наличии соответствующих слотов (уточняйте в документации).
Какие оптические модули подходят для портов?
Для скорости 32 Гбит/с используйте SFP+ 32G FC: Cisco SFP-32G-SW (multimode, до 100 м) или SFP-32G-LW (singlemode, до 10 км). Совместимы также модули стандарта SFP28.
Поддерживает ли модуль автоматическое согласование скорости?
Да, автосогласование 8/16/32 Гбит/с. При подключении устройств Gen5 (16G) порт автоматически переключается на максимальную общую скорость.
Сколько буферных кредитов доступно на порт?
До 2048 BB_credits на порт, что позволяет подключать удалённые системы хранения на расстояния до 50 км (при использовании одномодовой оптики и низких потерь).
Можно ли использовать модуль в конвергентных сетях (FCoE)?
Нет, M9XT-FC1632 поддерживает только нативный Fibre Channel. Для конвергентных решений используйте модули Cisco MDS 9700 с поддержкой FCoE (например, MDS 9700 EX/FEX).
Какие лицензии необходимы для полной функциональности?
Базовая функциональность (VSAN, зонирование, порты) доступна без дополнительных лицензий. Для расширенных функций типа IVR, FCIP или FICON требуется активация Advanced SAN license.
Какую задержку вносит модуль?
Типовая задержка порта составляет менее 1 мкс (в режиме cut-through), что делает его пригодным для latency-sensitive приложений (базы данных, HPC).
Поддерживает ли модуль горячую замену (hot swap)?
Да, линейная карта поддерживает горячую замену при установке в шасси MDS 9700 (при условии, что не нарушается целостность fabric).
Чем отличается M9XT-FC1632 от DS-X97-16G8P?
M9XT-FC1632 — более новая карта Gen6 (32G) на 16 портов с полной скоростью, в то время как DS-X97-16G8P — карта Gen5 (16G) с 8 активными портами. M9XT-FC1632 также поддерживает увеличенное количество BB_credits и улучшенную диагностику.
Как проверить совместимость модуля с моим шасси?
Используйте официальный Cisco Compass / Hardware Compatibility List (HCL). Также можно обратиться к таблице совместимости на странице продукта Cisco MDS 9700.
